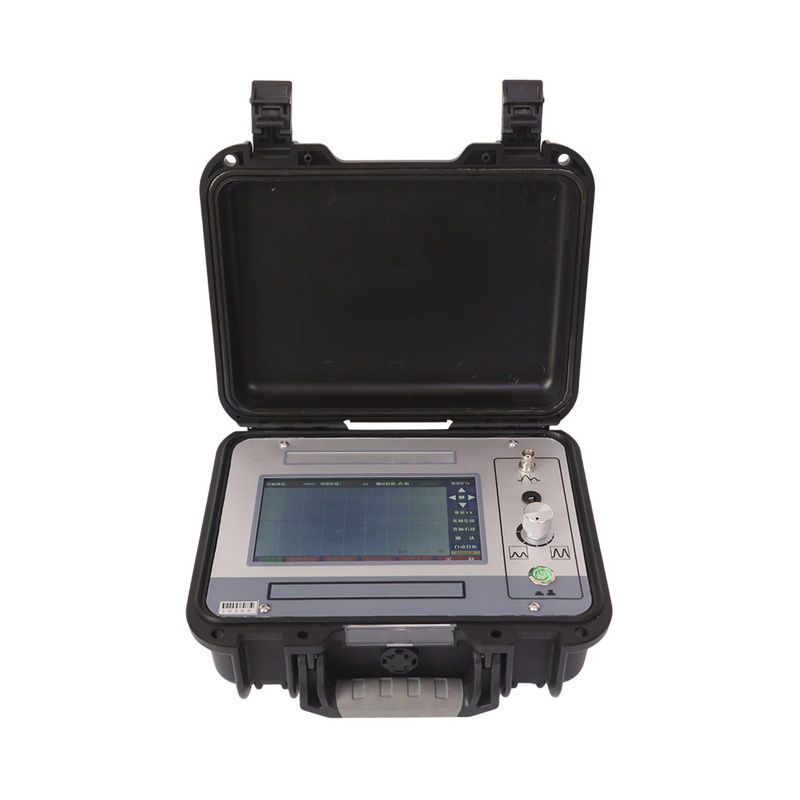

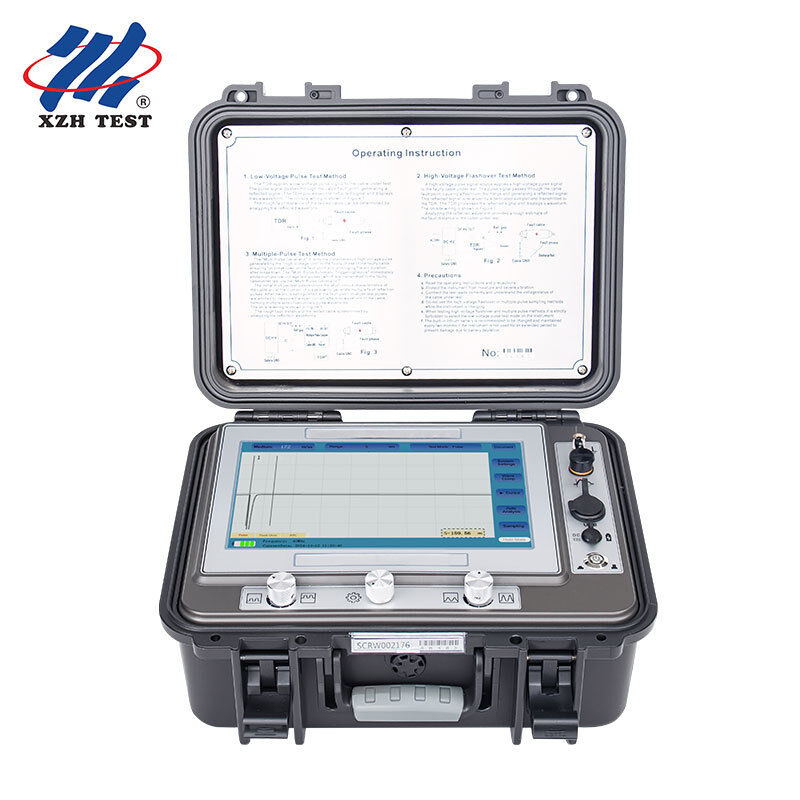

इस केबल दोष लोकेटर XHGG501X अलग से एबीसी तीन चरण केबल नमूनाकरण का एहसास होता है, और नमूनाकरण तरंग रूप स्क्रीन पर एक ही समय में प्रदर्शित किया जाता है,ताकि तीन चरण केबल के तरंग आकार की तुलना की जा सकेउपकरण में अनुकूलित आउटपुट पल्स सैंपलिंग गति और स्वचालित तरंगरूप विश्लेषण के कार्य हैं, और आवेदन सरल है।
केबल दोष परीक्षक बिजली केबल की स्थिति और दोष दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है।केबल दोष परीक्षक आधुनिक इलेक्ट्रॉनिक प्रौद्योगिकी और कंप्यूटर प्रौद्योगिकी का उपयोग करता है उच्च गति नमूना लेने के संयोजन के लिए, संकीर्ण आउटपुट पल्स, और संकेत फ़िल्टरिंग, अधिग्रहण, डेटा प्रसंस्करण, तरंग रूप प्रदर्शन का एहसास करने के लिए छोटे अंधे क्षेत्र,केबल लंबाई परीक्षण और केबल दोष दूरी परीक्षण को पूरा करने के लिए तरंग आकार विश्लेषण.
केबल दोष परीक्षक कम प्रतिरोध, शॉर्ट सर्किट, बिजली केबल, समाक्षीय केबल, स्ट्रीट लैंप केबल के खुले सर्किट विफलता के लिए उपयुक्त है,दफन तार और विभिन्न वर्गों और विभिन्न मीडिया की अन्य सामग्रीतकनीकी मापदंडों को "DL/T 849.1 सामान्य तकनीकी शर्तें बिजली उपकरण के लिए विशेष परीक्षक के लिए भाग 1:केबल फॉल्ट फ्लैश परीक्षक" और "केबल फॉल्ट परीक्षक के लिए JJF1042 कैलिब्रेशन विनिर्देश".
उत्पाद की विशेषताएं
1औद्योगिक 6.6 "एलसीडी डिस्प्ले, कंप्यूटर नियंत्रण, टच ऑपरेशन मोड;
2. लंबाई और गलती दूरी को मापने के कार्य के साथ;
3. स्वचालित निरंतर नमूनाकरण, तरंग रूप कैप्चर समय पर और सटीक;
4. कम वोल्टेज पल्स विधि के साथ;
5. निर्मित बड़ी क्षमता बैटरी पैक, उपयोग करने में आसान;
6पीआई54 से कम नहीं, सुरक्षात्मक चेसिस का प्रयोग करें।
कार्य सिद्धांत
केबल दोष परीक्षक यात्रा तरंग विधि परीक्षण सिद्धांत को अपनाता हैः
1. यात्रा तरंग विधि: जब रेडियो तरंग संचरण लाइन में प्रेषित की जाती है, यदि संचरण लाइन समान नहीं होती है, अर्थात,ट्रांसमिशन लाइन में एक बिंदु का विशेषता प्रतिबाधा परिवर्तन, जब रेडियो तरंग बिंदु पर प्रेषित किया जाता है, इसके अलावा लोड करने के लिए प्रसारण जारी रखने के लिए, यह भी रिवर्स प्रसारण और परीक्षण के अंत के लिए वापसी का उत्पादन होगा,हम तरंग के रिवर्स ट्रांसमिशन को परावर्तित तरंग कहते हैं, तरंग का उल्टा प्रसारण पैदा करने वाली घटना को तरंग का प्रतिबिंबित होने की घटना कहा जाता है।तथाकथित यात्रा तरंग से अभिप्राय घटना तरंग और परावर्तित तरंग के सामान्य नाम से है।.
2, जब रेडियो तरंग ट्रांसमिशन लाइन में प्रेषित की जाती है, तो शॉर्ट सर्किट बिंदु पर इको की ध्रुवीयता उत्सर्जित पल्स की ध्रुवीयता के विपरीत होती है,और ब्रेक बिंदु पर प्रतिध्वनि की ध्रुवीयता (केबल टर्मिनल सहित) उत्सर्जित पल्स की ध्रुवीयता के समान हैपल्स विधि का प्रयोग करके, उपकरण प्रतिध्वनि के ध्रुवीयता के अनुसार गलती बिंदु और परीक्षण के अंत के बीच की दूरी को आसानी से निर्धारित कर सकता है।
3केबल दोष परीक्षक परीक्षण केबल पर एक कम वोल्टेज पल्स सिग्नल लागू करता है, और पल्स सिग्नल केबल के दोष बिंदु के माध्यम से एक परावर्तित संकेत उत्पन्न करता है।केबल दोष परीक्षक परिलक्षित संकेत संसाधित करता है और एक तरंग आकार आरेख प्रस्तुत करता हैपरीक्षण के तहत केबल की मोटी गलती दूरी को परावर्तित तरंग रूप का विश्लेषण करके निर्धारित किया जाता है।
पैनल का परिचय
1 एलसीडीः इंटरफ़ेस डिस्प्ले;
2 सिग्नलः सिग्नल आउटपुट लाइन को केबल से कनेक्ट करें;
3 चार्जिंगः उपकरण को चार्ज करने के लिए चार्जर को कनेक्ट करें;
4 आयाम: आयाम पॉटेंशियोमीटर, नमूनाकरण आयाम को समायोजित करें;
5 स्विच: पावर स्विच।
उपकरण प्रदर्शन स्क्रीन
1 तरंगरूप प्रदर्शित करने का क्षेत्रःएबीसी तीन चरण केबल का नमूनाकरण तरंग रूप एक ही समय में प्रदर्शित किया जा सकता है;
2 वर्तमान चलती कर्सरःकर्सर जो वर्तमान में स्थानांतरित किया जा सकता है काले रंग में प्रदर्शित किया जाता है;
3 स्थिर स्थिति कर्सरःस्थिति निर्धारित करने के लिए कर्सर को स्थानांतरित करने के बाद, स्थिर स्थिति को स्थानांतरित नहीं किया जा सकता है। दो कर्सर "पुष्टि" बटन द्वारा स्विच किए जाते हैं;
4 परीक्षण के परिणाम:इस डेटा की गणना और कर्सर दूरी के आधार पर सेट किया जाता है। नमूनाकरण के बाद, यह स्वचालित रूप से विश्लेषण किया जाता है और जब कर्सर स्थानांतरित किया जाता है, तो डेटा तदनुसार बदल जाता है;
5 मीडिया गति का चयन या सेटिंगःकेबल प्रकार के अनुरूप मीडिया गति का चयन करें;
6 केबल लंबाई सेटिंगःएक बार केबल की लंबाई सेट हो जाने के बाद, आउटपुट पल्स चौड़ाई और नमूना लेने की गति स्वचालित रूप से सेट हो जाएगी।
7 वर्तमान नमूनाकरण चरण सेटिंग्स,एबीसी तीन चरण चक्र;
8 फ़ाइल प्रसंस्करणःआरक्षित;
9 तरंगरूप विस्तार/तरंगरूप आंदोलन:दोनों कार्य एक दूसरे के लिए स्विच करते हैं;
10 तरंग रूप में ऊपर की ओर गतिःप्रतीक्षा स्थिति में तरंगरूप को ऊपर की ओर ले जाएं;
11 वेवफॉर्म संपीड़न/वेवफॉर्म बाएं शिफ्टःप्रतीक्षा स्थिति में तरंग-रूप प्रसंस्करण करना;
12 तरंगरूप विस्तार/तरंगरूप दाईं ओर शिफ्टःप्रतीक्षा स्थिति में तरंग-रूप प्रसंस्करण करना;
13 तरंग रूप वसूलीःवर्तमान तरंग रूप के चरण को प्रदर्शित करता है;
14 तरंगरूप नीचे की ओर गतिःप्रतीक्षा स्थिति में तरंग के रूप में नीचे की ओर आंदोलन;
15 चरण आकार का चयनःएक गति की दूरी का चयन करें जब कर्सर चलता है;
16 कर्सर बाएंःप्रतीक्षा स्थिति में बाईं ओर जाने के लिए कर्सर को नियंत्रित करें;
17 कर्सर को दाईं ओर ले जाएं:प्रतीक्षा स्थिति में कर्सर को बाईं ओर ले जाने के लिए नियंत्रित करें;
18 पुष्टि करें:कर्सर की गति की पुष्टि होने के बाद, कर्सर को दूसरे पर स्विच करें;
19 स्वचालित विश्लेषणःवर्तमान तरंग रूप का विश्लेषण करने के बाद, दो कर्सरों की स्थिति निर्धारित करें;
20 नमूनाकरण/खेत:स्थिति का संकेत;
21 नमूना/बंद:स्थिति स्विच करना;
22 आधारभूत वृद्धिशील बदलावःसमग्र नमूनाकरण तरंग रूप ऊपर की ओर बढ़ता है, और नमूनाकरण स्थिति मान्य है;
आधार रेखा में नीचे की ओर बदलावःसमग्र नमूनाकरण तरंग रूप नीचे की ओर बढ़ता है और नमूनाकरण स्थिति मान्य है;
व्याप्ति में कमी:नमूनाकरण आयाम कम हो जाता है और नमूनाकरण की स्थिति मान्य होती है।
आयाम में वृद्धिःनमूनाकरण आयाम बढ़ जाता है और नमूनाकरण की स्थिति मान्य होती है;
26 बैटरी का स्तरःवर्तमान बैटरी स्तर प्रदर्शित करता है.
ऑपरेशन चरण और निर्देश
तारों को जोड़ने के बाद, पावर स्विच दबाएं, और सिस्टम स्टार्टअप इंटरफ़ेस नीचे दिखाए अनुसार दिखाई देगा:
1 [वेलोडिटी] वेलोडिटी सेटिंग्स पर क्लिक करें, और माध्यमिक मेनू निम्नानुसार पॉप अप होगाः
केबल मीडिया गति सेट करने के लिए क्लिक करें. यदि आपको मीडिया गति को अनुकूलित करने की आवश्यकता है, तो "अनुकूलित करें" पर क्लिक करें और इनपुट गति कीबोर्ड नीचे दिखाए अनुसार पॉप अप होगा:
सेटिंग्स करें. अधिकतम मूल्य सेट 999 है.9.
2 [केबल की लंबाई]
नीचे दिखाए अनुसार इनपुट केबल लंबाई कीबोर्ड पॉप अप करने के लिए केबल लंबाई सेटिंग पर क्लिक करें:
अधिकतम केबल की लंबाई 9999.9 मीटर है।
केबल की लंबाई निर्धारित होने के बाद, पल्स चौड़ाई और नमूना लेने की गति स्वचालित रूप से तदनुसार निर्धारित की जाती है।
केबल की लंबाई | नमूना लेने की आवृत्ति | पल्स चौड़ाई |
100 मीटर से कम | 200MHz | 0.1us |
बी 100 मीटर से 500 मीटर तक | 100MHz | 0.2us |
C 500 मीटर से 1000 मीटर तक | 50MHz |
0.5us |
D 1000 मीटर से 2000 मीटर | 20MHz | 0.75यूएस |
E 2000 मीटर से अधिक | 10MHz | 1us |
3 [परीक्षण चरण] परीक्षण चरण का चयन करें, परीक्षण चरण पर क्लिक करें, और एबीसी तीन चरण चक्र यहाँ प्रदर्शित किया जाता है। नमूनाकरण तरंग रूप वर्तमान एक के अनुरूप है,और चार दिशा कुंजी के बीच में परीक्षण चरण संकेत यहाँ सेटिंग्स के साथ तुल्यकालिक बदल जाता है.
4. सिग्नल पैरामीटर का चयन करने के बाद, प्रतिक्रिया सिग्नल का नमूना लेना शुरू करने के लिए [Sampling] दबाएं,और एक समर्पित एकल क्यू लाइन के माध्यम से परीक्षण केबल के कोर तार और जमीन के लिए नमूना पोर्ट कनेक्ट. (जब केबल चालू हो या संग्रहीत हो तो माप करना सख्ती से मना है)
खिड़की तरंग रूप प्रदर्शित करता है और लगातार ताज़ा किया जाता है। तरंग रूप नमूनाकरण प्रक्रिया के दौरान, पल्स आयाम ऊपर और नीचे विकृत किया जा सकता है,और पल्स तरंग आकार आयाम अधूरा प्रदर्शित किया जाता है. आपको [शिफ्ट अप] [शिफ्ट डाउन] पर क्लिक करने की आवश्यकता है कि वेवफॉर्म के पूर्ण पल्स आयाम प्रदर्शित करने के लिए। जब उपयुक्त वेवफॉर्म का एक फ्रेम एकत्र किया जाता है,आप दबा सकते हैं [Keep] नमूना लेने को रोकने के लिए और तरंग रूप ताज़ा बंद हो जाता है, जैसा कि निम्नलिखित चित्र में दिखाया गया हैः
5. तरंग-रूप विश्लेषण
ऊपरी दाएं कोने पर क्लिक करें, और [वेवफॉर्म विस्तार] एक लूप में प्रदर्शित किया जाएगा। यह बटन चार दिशा कुंजियों के वर्तमान कार्य को निर्धारित करता है।
1 तरंगरूप विस्तार कार्य. बाईं ओर का बटन संपीड़न कार्य है, जिसे सभी तरंगरूप डेटा को पूरी तरह से प्रदर्शित करने के लिए तीन बार संपीड़ित किया जा सकता है।दाईं ओर बटन विस्तारित समारोह हैसंपीड़ित तरंग रूप का विस्तार करें।
2 तरंगरूप आंदोलन कार्य. चार दिशा कुंजी, ऊपर, नीचे, बाएं और दाएं, तरंगरूप की गति दिशा से मेल खाती है।
चार दिशा कुंजियों के मध्य में वर्तमान ऑपरेशन के अनुरूप चरण प्रदर्शित होता है, और वर्तमान चरण का तरंग रूप क्लिक करने के बाद प्रारंभिक स्थिति में लौटता है।
6. चरण आकार का चयनः कर्सर को बाएं और दाएं ले जाएं और एक बार क्लिक करें कि कर्सर एक चाल में कितनी दूरी तक जा सकता है। क्लिक करने के बाद, एक माध्यमिक मेनू नीचे दिए गए चित्र में दिखाए अनुसार पॉप अप होगा।चार स्तर उपलब्ध हैं. मान जितना बड़ा होगा, कर्सर एक बार में उतनी ही दूरी तय करेगा।
संबंधित चलती कदम आकार का चयन करने के लिए क्लिक करें.
7 [मेनु को बाएं ले जाएँ] [मेनु को दाएं ले जाएँ] मेनु को बाएं और दाएं ले जाने की कुंजी पर क्लिक करने के बाद, आप वर्तमान में चयनित चरण के अनुरूप बिंदुओं की संख्या से मेनु को ले जा सकते हैं.जब कर्सर उचित स्थिति में चलाता है, स्थानांतरित बिंदुओं को ठीक करने के लिए [पुष्टि करें] बटन पर क्लिक करें। कर्सर, कर्सर सफेद हो जाता है, अन्य कर्सर स्थानांतरित हो जाता है, और कर्सर काले पर सेट है।कर्सर को स्थानांतरित करने के लिए बाएं और दाएं स्थानांतरण बटन पर क्लिक करें.
8 [स्वचालित विश्लेषण] नमूनाकरण के दौरान लहर के रूप में स्वचालित रूप से विश्लेषण किया गया है, और संबंधित कर्सर स्थिति विश्लेषण के परिणामों के अनुसार सेट है। कर्सर स्थानांतरित करने के बाद,यदि आप स्वचालित रूप से वर्तमान तरंग रूप फिर से विश्लेषण करने की जरूरत है, आप इस बटन पर क्लिक कर सकते हैं स्वचालित रूप से फिर से वर्तमान में चयनित तरंग रूप का विश्लेषण करने और कर्सर के अनुरूप स्थिति सेट करने के लिए।फिर अंत बिंदु दूरी की गणना पूरा हो जाता है और डेटा प्रदर्शित किया जाता है. S=xxxx.xxm स्क्रीन के निचले दाएं कोने में.
9 जब आपको ए.बी.सी. तीन चरणों के तरंगों को एक ही समय में प्रदर्शित करने की आवश्यकता हो, तो केवल वायरिंग स्थिति को बदलने के लिए [चरण] पर क्लिक करें और नीचे दिए गए चरणों का पालन करें:
ए-फेज तरंगरूप पीला, बी-फेज तरंगरूप हरा और सी-फेज तरंगरूप लाल है। ए.बी.सी. तीन-चरण तरंगरूप एक ही समय में प्रदर्शित होते हैं।यदि आपको अलग-अलग तरंगों का विश्लेषण करने की आवश्यकता है, विश्लेषण के लिए संबंधित चरण का चयन करने के लिए [चरण] पर क्लिक करें.
10 [Sampling Status]/[Keep Status] नमूना और hold बटन फ़ंक्शन का एक अनुस्मारक है। यहाँ, नमूना और hold फ़ंक्शन का स्विचिंग सिग्नल क्लिप के संचालन के साथ समन्वित है।प्रतीक्षा स्थिति मेंइस स्थिति में, सिग्नल लाइन का परीक्षण करने के लिए केबल से कनेक्शन है, मीडिया गति सेट है, केबल की लंबाई सेट है, और तरंग रूप संचालित किया जा सकता है।जब सिग्नल लाइन जुड़ी हो और परीक्षण पैरामीटर सेटिंग पूरी हो जाए, यह नमूना लेने की स्थिति में प्रवेश करता है। इस समय, पैनल पर पॉटेंशियोमीटर समायोजित किया जा सकता है। इंटरफ़ेस पर आयाम बढ़ता है और घटता है, और आधार रेखा ऊपर और नीचे चलती है।
11 [शिफ्ट ऊपर] [शिफ्ट नीचे] आधार रेखा ऊपर और नीचे चलता है. तरंग आकार नमूनाकरण प्रक्रिया के दौरान, पल्स आयाम ऊपर और नीचे विकृत किया जा सकता है,और पल्स तरंग आकार आयाम अधूरा प्रदर्शित किया जाता हैतरंगरूप के पूर्ण पल्स आयाम को प्रदर्शित करने के लिए आधार रेखा को ऊपर और नीचे ले जाना और भी आवश्यक है।
12 [व्यापकता में वृद्धि] [व्यापकता में कमी] व्यापकता में वृद्धि या कमी।जब पैनल पर आयाम पोटेंशियोमीटर पल्स का आयाम समायोजित करता है या बेसलाइन उतार-चढ़ाव अपेक्षाकृत बड़ा है, सिग्नल आयाम को यहां फिर से बढ़ाया या संकुचित किया जा सकता है।
13 बैटरी स्तर अनुस्मारक. यह ग्राफ चार्ज प्रतिशत का प्रतिनिधित्व करता है. जब आइकन दिखाई देता है, तो इसका मतलब है कि बैटरी लगभग समाप्त हो गई है. कृपया जितनी जल्दी हो सके चार्ज करें.
वायरिंग और परीक्षण प्रक्रियाओं का परिचय (स्थल पर संचालन निर्देश)
वायरिंग विधि इस प्रकार है: केबल दोष परीक्षक के "प्रोटेक्शन इंटरफेस" को दोषपूर्ण चरण लाइन और केबल परिरक्षण परत से जोड़ने के लिए एक एकल क्यू लाइन का उपयोग करें।निम्न वोल्टेज पल्स वायरिंग नीचे चित्र में दिखाया गया है.
नोटः परीक्षण के दौरान यह पुष्टि की जानी चाहिए कि केबल शरीर में कोई विद्युत भंडारण नहीं है।
चरण 1: सिग्नल लाइन को परीक्षण चरण A में क्लैंप करें। संबंधित इंटरफ़ेस का परीक्षण चरण चयन भी चरण A पर सेट किया जाता है।फिर नमूना लेने की स्थिति में प्रवेश करने के लिए इंटरफ़ेस पर नमूना/रखरखाव बटन पर क्लिक करें. नमूनाकरण तरंग रूप का अवलोकन करें. यदि आपको लगता है कि नमूनाकरण तरंग रूप अच्छा है, तो नमूना / रखरखाव बटन पर क्लिक करें।.
चरण 2: सिग्नल लाइन को परीक्षण चरण B में क्लैंप करें। परीक्षण प्रक्रिया का पहला चरण दोहराएं।
चरण 3: सिग्नल लाइन को परीक्षण चरण C तक क्लैंप करें। परीक्षण प्रक्रिया का पहला चरण दोहराएं।
उपरोक्त तीन चरणों के परीक्षण के पूरा होने के बाद, इंटरफ़ेस एक ही समय में तीन चरण केबल के पल्स परीक्षण तरंगों को प्रदर्शित करता है।
पैकिंग सूची: 1. मुख्य परीक्षक -1 इकाई 2.परीक्षण केबल ((एकल क्यू लाइन) -1 पीसी 3. चार्जर -1 पीसी
यह उपकरण विशेष रूप से उपयुक्त हैखुले सर्किट, शॉर्ट सर्किट, टूटे सर्किट और कम प्रतिरोध दोष लंबाई को मापने के लिए।
अंग्रेजी प्रणाली अनुकूलित किया जा सकता है.
