एसी डीसी हाइपोट टेस्ट किट एचवी ट्रांसफार्मर विद्युत परीक्षण के लिए उच्च वोल्टेज परीक्षक प्रणाली

XHYBपावर फ्रीक्वेंसी हाई वोल्टेज टेस्ट डिवाइस

नियंत्रण बॉक्स (सेट) से कनेक्ट करने के लिए औद्योगिक आवृत्ति 220V (380V 10KVA और ऊपर के लिए) बिजली की आपूर्ति का उपयोग करें (यह परीक्षण ट्रांसफार्मर के लिए एक सहायक उपकरण है,विस्तृत जानकारी के लिए नियंत्रण बॉक्स (सेट) के उपयोग के निर्देश को देखें), और 0-220V/380V वोल्टेज समायोजित ऑटो वोल्टेज नियामक परीक्षण ट्रांसफार्मर के प्राथमिक घुमाव में इसे इनपुट करने के लिए। विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार,द्वितीयक (उच्च वोल्टेज) घुमाव को इसके मोड़ की संख्या के अनुपात के अनुसार वोल्टेज आयाम का समान गुणक प्राप्त होता हैइस औद्योगिक आवृत्ति उच्च वोल्टेज को उच्च वोल्टेज सिलिकॉन स्टैक द्वारा ठीक किया जा सकता है और DC उच्च वोल्टेज प्राप्त करने के लिए कैपेसिटर द्वारा फ़िल्टर किया जा सकता है।जहां आयाम औद्योगिक आवृत्ति उच्च वोल्टेज के प्रभावी मूल्य का 2 गुना वर्गमूल है.

इस श्रृंखला के उत्पादों को तीन श्रेणियों में विभाजित किया गया हैः एसी प्रकार, एसी/डीसी दोहरे प्रयोजन प्रकार, और 200 वी नल के साथ कनेक्शन को एक श्रृंखला-उत्तेजित परीक्षण ट्रांसफार्मर में जोड़ा जा सकता है।

मुख्य विनिर्देशः

1. नामित मानक क्षमताः 1kVA-1000kVA
2. ट्रांसफार्मर इनपुट वोल्टेजः 0.2, 0.4, 3, 6, 10kV; आउटपुट AC वोल्टेजः 1kV-1000kV
3. नियंत्रण बॉक्स का इनपुट वोल्टेजः AC 220/380V; आउटपुट वोल्टेजः AC 0-250/400V
4. कोई भार हानि नहींः ≤15% भार हानि ≤15% कुल हानि ≤10%
5. प्रदर्शन मोडः डिजिटल या पॉइंटर प्रकार 0.5/1.0/1.5/2.5 स्तर
6. समय सीमाः 0-9999s
7. ओवर करंट प्रोटेक्शनः लगातार समायोज्य, मैनुअल सेटिंग (उपयोगकर्ता की विशेष आवश्यकताओं के अनुसार भी किया जा सकता है)

मुख्य विशेषताएं:

☆XHY श्रृंखला तेल डूबा हुआ, XHG श्रृंखला सूखा प्रकार, XHQ श्रृंखला inflatable प्रकार।
☆इसमें ओवर-करंट, शून्य स्टार्ट आदि के कार्य हैं, जो वोल्टेज और वर्तमान जैसे मान प्रदर्शित कर सकते हैं।
☆ओवर-करंट रिले, आउटपुट वोल्टेज के इलेक्ट्रिक/मैनुअल समायोजन के साथ सुसज्जित (आवश्यकताओं के अनुसार)

तकनीकी मापदंडः

क्षमता (KVA)	उच्च वोल्टेज आउटपुट ((KV)		उच्च वोल्टेज धारा ((mA)		कम वोल्टेज इनपुट		परिवर्तन अनुपात	तापमान बढ़ाएँoC 30 मिनट
	एसी	डीसी	एसी	डीसी	वोल्टेज V	वर्तमानA
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

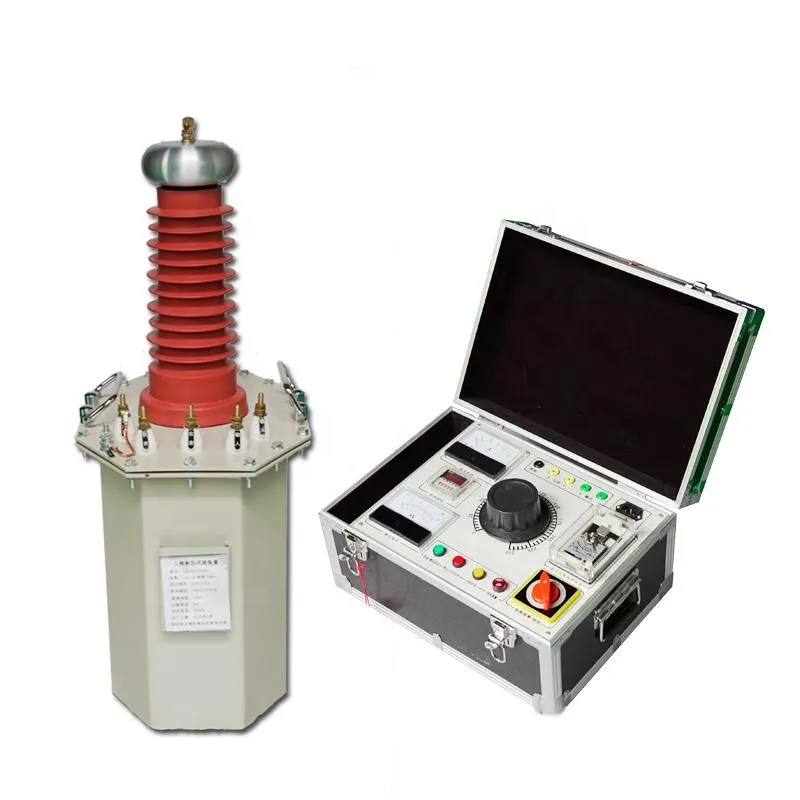

विस्तृत तस्वीरें

आप अनुकूलन की जरूरत है, तो कृपया मुझसे संपर्क करें
