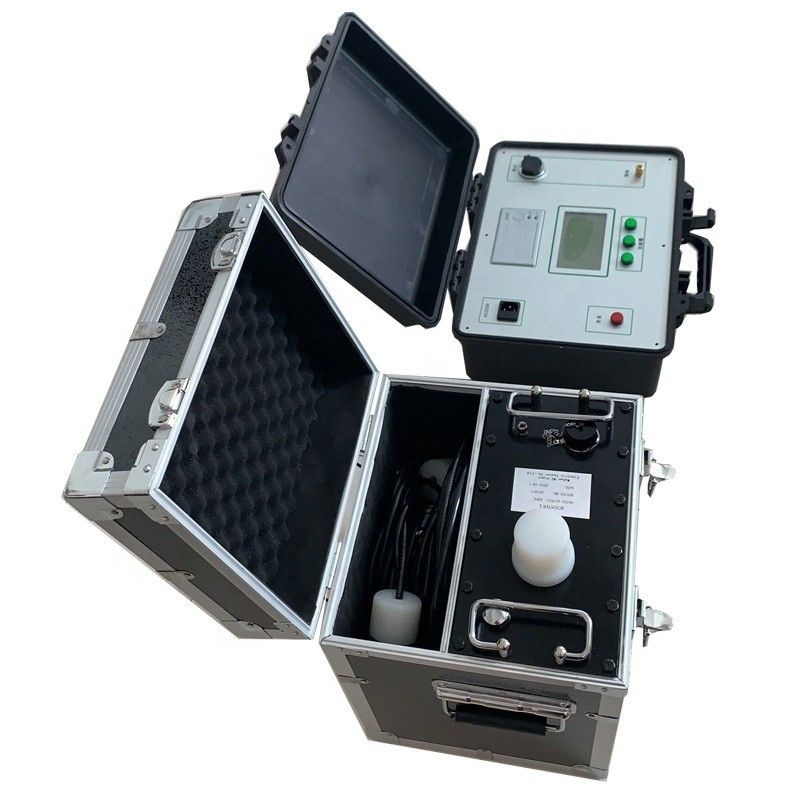

एक्सएचडीपी श्रृंखला वीएलएफ केबल सुरक्षा कार्य के लिए प्रतिरोध परीक्षक ओवर-करंट सुरक्षा



अल्ट्रा-लो-फ्रीक्वेंसी इन्सुलेशन वोल्टेज परीक्षण का सिद्धांत

अल्ट्रा-लो-फ्रीक्वेंसी इन्सुलेशन प्रतिरोध वोल्टेज परीक्षण वास्तव में औद्योगिक आवृत्ति प्रतिरोध वोल्टेज परीक्षण का एक विकल्प है। जैसा कि हम जानते हैं, बड़े जनरेटर के परीक्षण में,औद्योगिक आवृत्ति के लिए केबल और अन्य परीक्षण उत्पाद वोल्टेज परीक्षण का सामना करते हैं, क्योंकि उनकी इन्सुलेशन परत एक बड़ी विद्युत क्षमता प्रस्तुत करता है, तो एक बड़ी क्षमता परीक्षण ट्रांसफार्मर या प्रतिध्वनित ट्रांसफार्मर की जरूरत है। इस तरह के कुछ विशाल उपकरण, न केवल भारी, महंगा,और उपयोग करने के लिए बहुत असुविधाजनकइस विरोधाभास को दूर करने के लिए, बिजली क्षेत्र ने एक कम परीक्षण आवृत्ति को अपनाया है, जिससे परीक्षण बिजली आपूर्ति की क्षमता कम हो गई है।देश और विदेश में कई वर्षों के सैद्धांतिक और व्यावहारिक प्रमाण से, 0.1 हर्ट्ज अल्ट्रा-कम आवृत्ति के साथ वॉल्टेज परीक्षण के बजाय आवृत्ति वॉल्टेज परीक्षण का सामना कर सकते हैं, न केवल एक ही समकक्षता हो सकती है, और उपकरण की मात्रा बहुत कम हो जाती है,वजन बहुत कम हो जाता है, सैद्धांतिक रूप से क्षमता के बारे में एक पंचमांश की आवृत्ति, और सरल संचालन, की तुलना में आवृत्ति परीक्षण श्रेष्ठता अधिक है।यही कारण है कि विकसित देशों में इस पद्धति का उपयोग किया जाता है।.

यह उत्पाद आधुनिक डिजिटल आवृत्ति रूपांतरण की उन्नत तकनीक को जोड़ती है और माइक्रो कंप्यूटर नियंत्रण को अपनाती है, जो बूस्टिंग, बंकिंग, माप और सुरक्षा को पूरी तरह से स्वचालित बनाती है।क्योंकि यह पूरी तरह से इलेक्ट्रॉनिक है, यह आकार में छोटा और वजन में हल्का है। बड़ा एलसीडी डिस्प्ले स्पष्ट और सहज है, और यह आउटपुट तरंग आकार और प्रिंट परीक्षण रिपोर्ट प्रदर्शित कर सकता है।

इस उत्पाद की निम्नलिखित विशेषताएं हैं

1, एक एकल संरचना (एक बूस्टर) का उपयोग करके 50kV अति-कम आवृत्ति से कम या बराबर नामित वोल्टेज; एक श्रृंखला संरचना (एक श्रृंखला में दो बूस्टर) का उपयोग करके 50kV अति-कम आवृत्ति से अधिक,ताकि कुल वजन बहुत कम हो जाए, ले जाने की क्षमता बढ़ जाती है, और दोनों बूस्टर का उपयोग कम वोल्टेज स्तर अल्ट्रा-लो फ्रीक्वेंसी के लिए अलग से किया जा सकता है।

2वर्तमान, वोल्टेज और तरंग रूप के आंकड़े सीधे उच्च वोल्टेज साइड सैंपलिंग से प्राप्त किए जाते हैं, इसलिए आंकड़े सटीक होते हैं।

3, ओवर-वोल्टेज सुरक्षा समारोह के साथ, जब आउटपुट सेट वोल्टेज सीमा मूल्य से अधिक है, तो उपकरण बंद हो जाएगा और सुरक्षा करेगा, कार्रवाई का समय 20ms से कम है।

4"अतिवर्तमान सुरक्षा कार्य के साथः उच्च और निम्न वोल्टेज की दोहरी सुरक्षा के लिए डिज़ाइन किया गया, उच्च वोल्टेज पक्ष को सेट मूल्य के अनुसार ठीक से रोका जा सकता है;कम वोल्टेज पक्ष बंद हो जाएगा जब वर्तमान नामित वर्तमान से अधिक है, कार्य समय 20ms से कम है।

5उच्च वोल्टेज आउटपुट सुरक्षा प्रतिरोधक बूस्टर शरीर में बनाया गया है, इसलिए बाहर से एक और सुरक्षा प्रतिरोधक को जोड़ने की कोई आवश्यकता नहीं है।

6उच्च और निम्न वोल्टेज बंद लूप नकारात्मक प्रतिक्रिया नियंत्रण सर्किट के उपयोग के कारण, आउटपुट में क्षमता वृद्धि प्रभाव नहीं है।
