| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH Test |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | XHYB श्रृंखला |

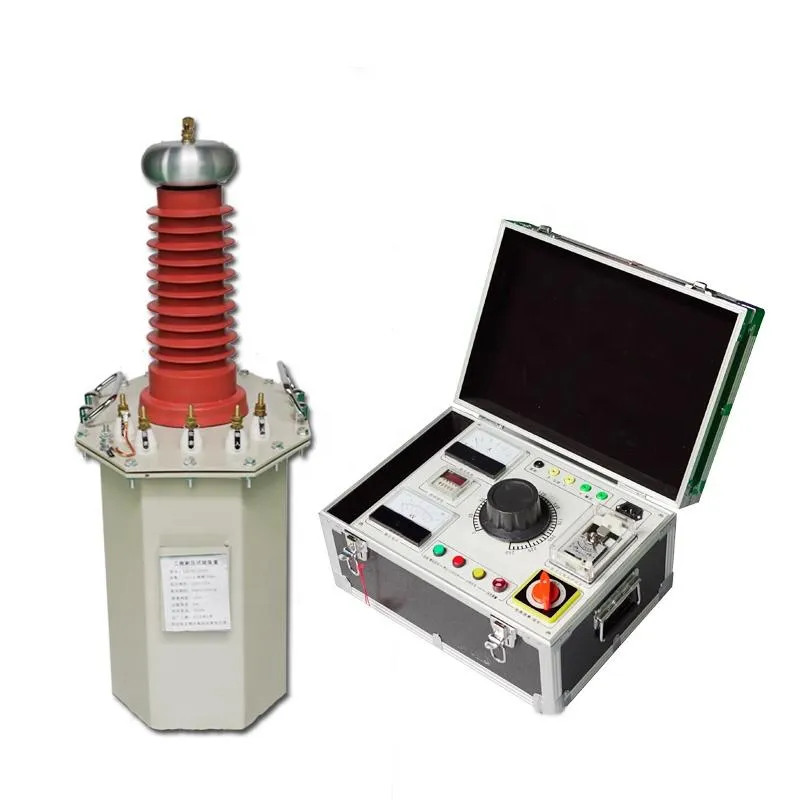

AC/DC हिपोट टेस्ट किटटी
तेल में डूबा हुआ परीक्षण ट्रांसफार्मर, जो कि AC/DC हिपोट टेस्ट किट, जिसे बूस्टर के रूप में भी जाना जाता है, बिजली स्टेशनों, बिजली आपूर्ति और वितरण प्रणालियों और वैज्ञानिक अनुसंधान इकाइयों के लिए बुनियादी परीक्षण उपकरण है। सभी प्रकार के विद्युत उपकरणों AC और DC वोल्टेज परीक्षण और केबल फॉल्ट परीक्षण के लिए उपयोग किया जाता है। यह निर्दिष्ट वोल्टेज इन्सुलेशन शक्ति परीक्षण के तहत विभिन्न विद्युत उत्पादों, विद्युत उपकरणों, इन्सुलेशन सामग्री हो सकता है, उत्पादों के इन्सुलेशन स्तर का परीक्षण कर सकता है, परीक्षण किए गए उत्पादों के इन्सुलेशन दोषों का पता लगा सकता है, ओवरवॉल्टेज का सामना करने की क्षमता को माप सकता है।
AC प्रकार का परीक्षण ट्रांसफार्मर और AC/DC दोहरे उद्देश्य वाला हल्का उच्च वोल्टेज परीक्षण ट्रांसफार्मर उच्च गुणवत्ता वाले कोल्ड रोल्ड सिलिकॉन स्टील शीट से बने होते हैं। कुंडल संकेंद्रित पैगोडा के आकार का बहु-परत सिलेंडर प्रकार है, कम वोल्टेज कुंडल अंदर, उच्च वोल्टेज कुंडल बाहर, सुंदर, पोर्टेबल।
इसका कार्य सिद्धांत बिजली आवृत्ति 220V/380V बिजली आपूर्ति एक्सेस कंट्रोल बॉक्स का उपयोग करना है, ऑटोकप्लिंग वोल्टेज नियामक विनियमन 0-220V/380V वोल्टेज इनपुट को परीक्षण ट्रांसफार्मर प्राथमिक वाइंडिंग में। विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार, माध्यमिक (उच्च वोल्टेज) वाइंडिंग में प्राथमिक वाइंडिंग के घुमावों की संख्या के अनुपात के अनुसार वोल्टेज आयाम का समान गुणक प्राप्त करने के लिए - बिजली आवृत्ति उच्च वोल्टेज। यह बिजली आवृत्ति उच्च वोल्टेज उच्च वोल्टेज सिलिकॉन स्टैक सुधार और कैपेसिटर फ़िल्टरिंग द्वारा प्राप्त किया जा सकता है, और आयाम बिजली आवृत्ति उच्च वोल्टेज के प्रभावी मूल्य का दोगुना है।
उत्पादों की यह श्रृंखला तीन श्रेणियों में विभाजित है: AC प्रकार, AC और DC दोहरे उद्देश्य प्रकार, और श्रृंखला उत्साहित प्रकार परीक्षण ट्रांसफार्मर में 200V टैप के साथ जोड़ा जा सकता है।
| रेटेड नाममात्र क्षमता | 3KVA,5KVA,10KVA,15KVA,1000KVA वैकल्पिक |
| आउटपुट वोल्टेज | 100KV |
| ऑपरेशन बॉक्स का इनपुट वोल्टेज | AC220/380V |
| ऑपरेशन बॉक्स का आउटपुट वोल्टेज | AC0~250/400V |
| हानि | नो लोड हानि≤15%, लोड हानि≤15%, कुल हानि≤10% |
| नो-लोड करंट | ≤30%, इम्पेडेंस वोल्टेज≤15%, टर्न रेशियो एरर≤+/-1% |
| ओवर करंट प्रोटेक्शन | लगातार समायोज्य, मैनुअल सेटिंग |
| क्षमता(KVA) | HV आउटपुट(KV) | HV आउटपुट(mA) | LV इनपुट | अनुपात | तापमान वृद्धिºC 30 मिनट |
|||
| AC | DC | AC | DC | V | A | |||
| 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
| 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
| 5 | 50 | 70 | 100 | 15 | 200/400 | 25 | 500 | 10 |
| 10 | 50 | 70 | 200 | 100 | 400 | 50/25 | 500 | 10 |
| 15 | 50 | 70 | 300 | 100 | 400 | 37.5 | 500 | 10 |
| 20 | 50 | 70 | 400 | 100 | 400 | 50 | 500 | 10 |
| 25 | 50 | 70 | 500 | 100 | 400 | 62.5 | 500 | 10 |
| 30 | 50 | 70 | 600 | 100 | 400 | 75 | 500 | 10 |
| 40 | 50 | 70 | 800 | 100 | 400 | 100 | 500 | 10 |
| 50 | 50 | 70 | 1000 | 100 | 400 | 125 | 500 | 10 |
| 5 | 100 | 140 | 50 | 50 | 200 | 25 | 1000 | 10 |
| 10 | 100 | 140 | 100 | 100 | 200/400 | 50/25 | 1000 | 10 |
| 15 | 100 | 140 | 150 | 100 | 400 | 37.5 | 1000 | 10 |
| 20 | 100 | 140 | 200 | 100 | 400 | 50 | 1000 | 10 |
| 25 | 100 | 140 | 250 | 100 | 400 | 62.5 | 1000 | 10 |
| 30 | 100 | 140 | 300 | 100 | 400 | 75 | 1000 | 10 |
| 40 | 100 | 140 | 400 | 100 | 400 | 100 | 1000 | 10 |
| 50 | 100 | 140 | 500 | 100 | 400 | 125 | 1000 | 10 |
| 75 | 100 | 140 | 750 | 100 | 400 | 187.5 | 1000 | 10 |
| 100 | 100 | 140 | 1000 | 100 | 400 | 250 | 1000 | 10 |
