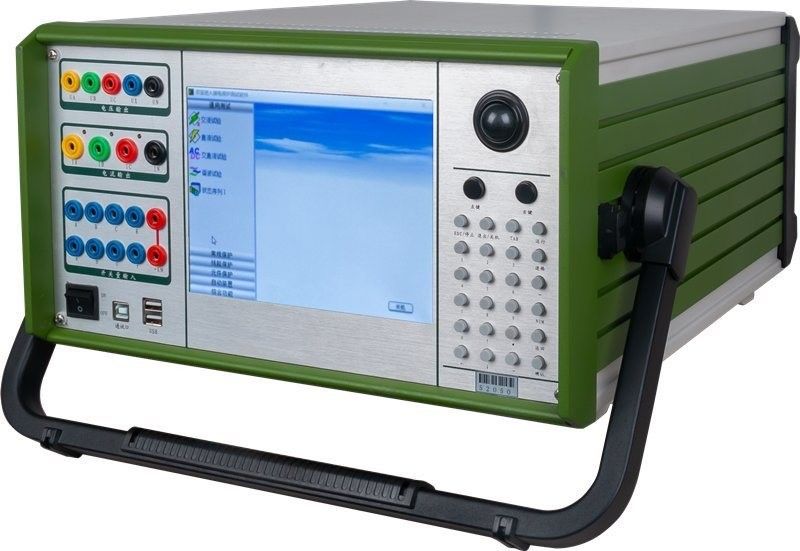

यह XHJB634 कॉन्फ़िगरेशन वहां उपयोग किया जाता है जहां किसी प्लांट का अपना इलेक्ट्रिकल विभाग ठेकेदार को बुलाने के बजाय अपने संरक्षण का रखरखाव करता है। उपकरण में पूर्ण मॉड्यूल सेट है - एसी और डीसी परीक्षण, राज्य श्रृंखला, हार्मोनिक सुपरपोजिशन, पावर दिशा और प्रतिबाधा, तुल्यकालन, पूर्ण समूह परीक्षण, दूरी और शून्य अनुक्रम, विभेदक, 6–35 केवी लाइन संरक्षण और फॉल्ट समीक्षा।
स्टेट सीरीज़ I प्रति परीक्षण नौ राज्यों तक की अनुमति देता है, प्रत्येक को तीन-चरण वर्तमान के साथ चार-चरण वोल्टेज के रूप में या बारह-चरण आउटपुट के रूप में परिभाषित किया गया है, जो स्टेशन सेवा हस्तांतरण और दोहराए गए रीक्लोजिंग अनुक्रमों के लिए उपयोग की जाने वाली संरचना है।
यह कॉन्फ़िगरेशन बिजली संयंत्रों और बड़े औद्योगिक स्थलों पर इन-हाउस इलेक्ट्रिकल रखरखाव विभागों के लिए अभिप्रेत है।
| चैनल कॉन्फ़िगरेशन | मानक |
|---|---|
| एसी करंट, प्रति चरण | 0 – 40 ए (आरएमएस), सटीकता 0.2 वर्ग |
| एसी करंट, 3 चरण समानांतर में | 0 – 120 ए (आरएमएस), अधिकतम 10 एस |
| अनुमेय निरंतर चरण करंट | 10 ए (आरएमएस) |
| चरण करंट अधिकतम शक्ति | 450 वीए |
| 3-चरण समानांतर अधिकतम शक्ति | 900 वीए |
| डीसी करंट | 0 – ±10 ए प्रति चरण; 0 – ±30 ए 3 चरणों के साथ समानांतर में; सटीकता 0.5 वर्ग |
| एसी वोल्टेज | 0 – 120 वी चरण, 0 – 240 वी लाइन; सटीकता 0.2 वर्ग |
| एसी वोल्टेज पावर | 80 वीए चरण / 100 वीए लाइन |
| डीसी वोल्टेज | 0 – ±160 वी चरण, 0 – ±320 वी लाइन; सटीकता 0.5 वर्ग |
| डीसी वोल्टेज पावर | 70 वीए चरण / 140 वीए लाइन |
| मौलिक आवृत्ति रेंज | 20 – 1000 हर्ट्ज |
| हार्मोनिक क्रम | वर्तमान के लिए 2 – 20, वोल्टेज के लिए 1 – 20 |
| डिजिटल इनपुट / आउटपुट | 10 इनपुट, 8 रिले संपर्क आउटपुट |
| आउटपुट संपर्क क्षमता | डीसी 220 वी / 0.2 ए; एसी 220 वी / 0.5 ए |
| समय माप | 0.1 एमएस – 9999 एस, 0.1 एमएस से बेहतर सटीकता |
| पैरामीटर | रेटिंग |
|---|---|
| नियंत्रण कंप्यूटर | विंडोज चलाने वाला अंतर्निहित औद्योगिक नियंत्रण कंप्यूटर |
| प्रदर्शन | 6.4 इंच टीएफटी ट्रू कलर एलसीडी, 800 × 600 डिफ़ॉल्ट रिज़ॉल्यूशन |
| अंतर्निहित इनपुट डिवाइस | ट्रैकबॉल माउस और अनुकूलित फेसप्लेट कीबोर्ड |
| इंटरफेस | यूएसबी संचार पोर्ट, यूएसबी पेरिफेरल पोर्ट, 10-100 एम नेटवर्क पोर्ट, सीरियल पोर्ट |
| सहायक डीसी आउटपुट | 110 वी या 220 वी स्विच करने योग्य, रेटेड 1.5 ए, 2 ए / 250 वी फ्यूज द्वारा संरक्षित |
| ऑपरेटिंग आपूर्ति | एसी 220 वी |
| आयाम | 400 × 360 × 160 मिमी |
| वजन | 15 किग्रा |
