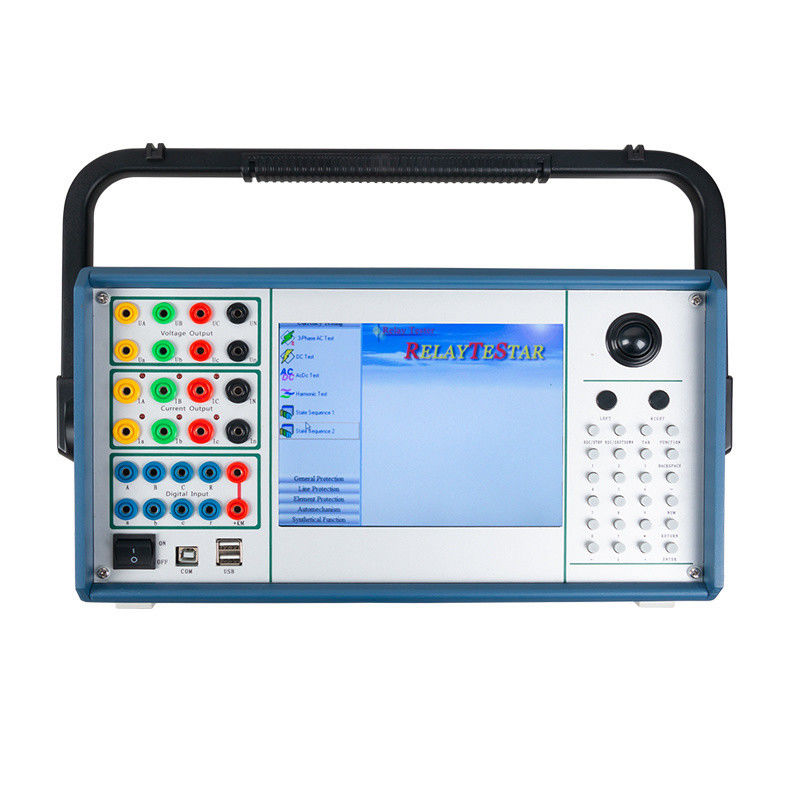

6 चरण रिले सुरक्षा परीक्षक 0-30A एलसीडी डिस्प्ले रिले टेस्ट किट सेकेंडरी इंजेक्शन रिले टेस्टर

1. सबस्टेशन कमीशनिंग — ओवरकरंट, दूरी, डिफरेंशियल, दिशात्मक और फ्रीक्वेंसी प्रोटेक्शन का सेकेंडरी इंजेक्शन टेस्टिंग, फॉल्ट प्लेबैक और ट्रिप टाइम मापन के साथ।
2. प्रोटेक्शन पैनल निर्माण और फैक्ट्री स्वीकृति परीक्षण — 10 बाइनरी इनपुट और 8 बाइनरी आउटपुट का उपयोग करके पैनल वायरिंग, सीटी और वीटी सर्किट और ट्रिप या इंटरलॉक लॉजिक का नियमित सत्यापन।
3. पावर प्लांट रखरखाव और ओवरहाल — यूनिट शटडाउन विंडो के दौरान जनरेटर, ट्रांसफार्मर, बसबार और मोटर प्रोटेक्शन का आवधिक अंशांकन।
4. रिले टेस्ट प्रयोगशालाएं और तृतीय-पक्ष निरीक्षण — स्वचालित परीक्षण रूटीन, वेक्टर आरेख प्रदर्शन और ट्रेस करने योग्य अंशांकन रिकॉर्ड के लिए ऑन-स्क्रीन परीक्षण रिपोर्ट प्रिंटिंग।

1. 6-फेज वोल्टेज और 6-फेज करंट आउटपुट, पारंपरिक 4-वोल्टेज 3-करंट मोड, 6-वोल्टेज मोड, 6-करंट मोड और 12-चैनल आउटपुट मोड में कॉन्फ़िगर करने योग्य — एक उपकरण पारंपरिक और 6-फेज रिले परिवारों दोनों को कवर करता है।
2. मॉड्यूलर लीनियर पावर एम्पलीफायर कम आउटपुट डिस्टॉर्शन और रिएक्टिव लोड के तहत स्थिर वेवफॉर्म के लिए स्विचिंग एम्पलीफायर को प्रतिस्थापित करता है।
3. डीएसपी नियंत्रित आउटपुट स्टेज: तेज प्रतिक्रिया, नियंत्रित ट्रांसमिशन फ्रीक्वेंसी बैंडविड्थ और उच्च रिज़ॉल्यूशन डी ए रूपांतरण।
4. एम्बेडेड इंडस्ट्रियल कंट्रोल कंप्यूटर 8.4-इंच हाई रिज़ॉल्यूशन कलर टीएफटी एलसीडी के साथ — वेक्टर डायग्राम, फॉल्ट प्लेबैक, रियल टाइम टेस्ट डेटा स्टोरेज और बाहरी पीसी के बिना ऑन-स्क्रीन रिपोर्ट प्रिंटिंग।
5. रिले कॉइल और पैनल डीसी सर्किट को साइट पर ऊर्जावान करने के लिए स्वतंत्र समायोज्य 110 V और 220 V समर्पित डीसी सहायक आउटपुट।
6. 10 बाइनरी इनपुट और 8 बाइनरी आउटपुट। इनपुट पोटेंशियल फ्री कॉन्टैक्ट्स या 0–250 V पोटेंशियल कॉन्टैक्ट्स को स्वचालित पहचान के साथ स्वीकार करते हैं।
7. सेटिंग स्कैनिंग और प्रोटेक्शन सत्यापन के लिए स्वचालित परीक्षण सॉफ्टवेयर मॉड्यूल, जीपीएस सिंक्रोनस ट्रिगर परीक्षण एक विकल्प के रूप में उपलब्ध है।
8. एकीकृत हीट डिसिपेशन संरचना, पूर्ण हार्डवेयर सुरक्षा, पावर सॉफ्ट स्टार्ट, सॉफ्टवेयर फॉल्ट सेल्फ डायग्नोसिस और आउटपुट लैचिंग फ़ंक्शन।

आउटपुट सटीकता वर्ग 0.2 टेस्टर के करंट और वोल्टेज आउटपुट चैनलों को संदर्भित करता है। प्रोटेक्शन रिले सत्यापन में, एक परीक्षण की प्रभावी सटीकता पूर्ण लूप पर निर्भर करती है, जिसमें टेस्टर आउटपुट, टेस्ट लीड, रिले बर्डन और माप संदर्भ शामिल हैं, इसलिए क्लास रेटिंग को हमेशा प्रत्येक चैनल की लोड रेंज के साथ पढ़ा जाना चाहिए।

करंट चैनल 5 A तक प्रति फेज 0–30 A के लिए रेटेड हैं, जिसमें 6-फेज समानांतर आउटपुट 0–180 A तक पहुंचता है। फ्रीक्वेंसी 1 Hz से 1000 Hz तक 1 mHz चरणों में समायोज्य है, और हार्मोनिक संयम और अवरोधन परीक्षणों के लिए 2रे से 20वें ऑर्डर तक हार्मोनिक सामग्री को सुपरइम्पोज़ किया जा सकता है।

फोम से भरा लकड़ी का केसन्यूनतम ऑर्डर 1 यूनिटडिलीवरी 5–8 दिनभुगतान टी/टीवारंटी 12 महीनेआपूर्ति क्षमता 2000 पीसी प्रति वर्ष

प्रत्येक यूनिट को निर्यात हैंडलिंग के लिए फोम से भरे लकड़ी के केस में पैक किया जाता है, और वारंटी प्रमाण पत्र के साथ आपूर्ति की जाती है। आउटपुट कॉन्फ़िगरेशन, ब्रांडिंग और पैनल भाषा का अनुकूलन अनुरोध पर उपलब्ध है। टेस्टर आईएसओ प्रमाणित गुणवत्ता प्रणाली के तहत निर्मित होता है, और आईईसी रिले परिवारों के लिए परीक्षण आवश्यकताओं की पुष्टि ऑर्डर देने से पहले हमारे साथ की जानी चाहिए ताकि सही कॉन्फ़िगरेशन का कोटेशन दिया जा सके।

6-फेज और 3-फेज रिले टेस्ट सेट में क्या अंतर है

एक 3-फेज सेट अधिकांश वितरण और औद्योगिक प्रोटेक्शन रिले को कवर करता है। एक 6-फेज सेट एक दूसरा तीन-फेज समूह जोड़ता है, इसलिए लाइन डिफरेंशियल रिले के दोनों सिरों को संचालित किया जा सकता है, 6-फेज वोल्टेज योजनाओं का परीक्षण किया जा सकता है और एक उपकरण से 12 चैनल उपलब्ध होते हैं। XHJB666 को 4-वोल्टेज 3-करंट मोड में भी स्विच किया जा सकता है जब एक पारंपरिक कॉन्फ़िगरेशन पर्याप्त हो।

क्या इस टेस्टर का उपयोग आईईसी 61850 GOOSE और SV के साथ डिजिटल सबस्टेशन रिले पर किया जा सकता है

XHJB666 एक सेकेंडरी इंजेक्शन टेस्टर है जिसमें 6 वोल्टेज और 6 करंट चैनल के साथ-साथ बाइनरी इनपुट और आउटपुट हैं। GOOSE और सैंपल वैल्यू आधारित परीक्षण के लिए, कृपया हमें अपनी रिले सूची भेजें ताकि ऑर्डर देने से पहले आवश्यक कॉन्फ़िगरेशन की पुष्टि की जा सके।

न्यूनतम ऑर्डर मात्रा और डिलीवरी का समय क्या है

न्यूनतम ऑर्डर मात्रा 1 यूनिट है। मानक डिलीवरी का समय 5–8 दिन है और भुगतान की शर्तें टी/टी हैं। आपूर्ति क्षमता 2000 पीसी प्रति वर्ष है।

क्या अनुकूलन उपलब्ध है

हाँ। आउटपुट कॉन्फ़िगरेशन, ब्रांडिंग, पैनल भाषा और पैकिंग को अनुकूलित किया जा सकता है। हमें अपनी परीक्षण आवश्यकता सूची भेजें और कॉन्फ़िगरेशन और लीड टाइम की पुष्टि की जाएगी।
