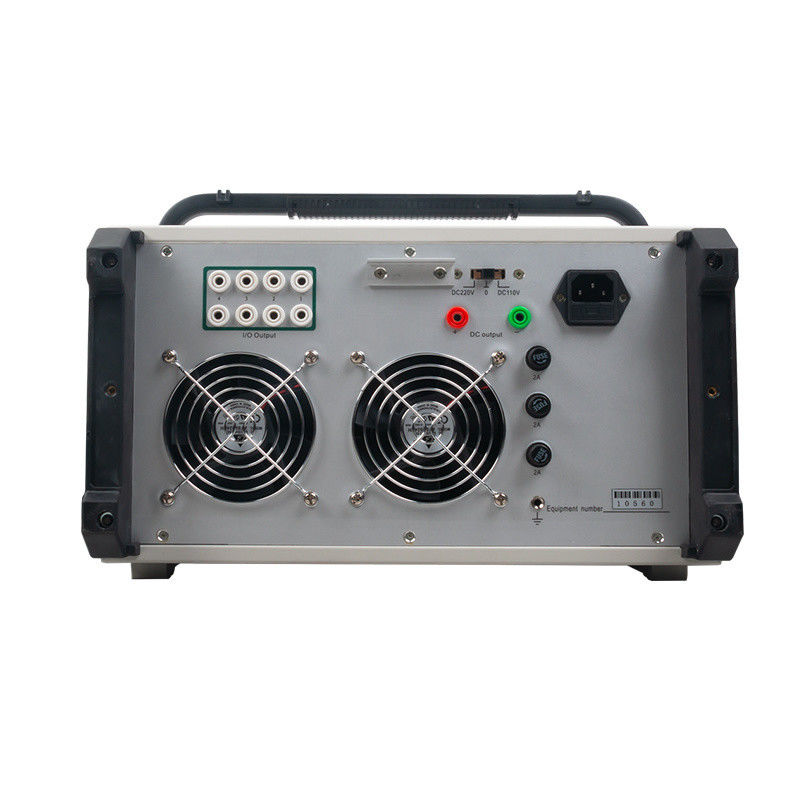

XHJB666 छह वोल्टेज और छह वर्तमान चैनलों, आठ बाइनरी इनपुट और चार स्विच आउटपुट जोड़े के साथ, बेंच पर रिले और सुरक्षा उपकरणों का परीक्षण करता है। परीक्षण पैरामीटर प्रति मॉड्यूल सहेजे जाते हैं और रिपोर्ट नियंत्रण कंप्यूटर पर लिखी जाती हैं, इसलिए एक उत्पादन या निरीक्षण बेंच हर उस इकाई के लिए रिकॉर्ड रख सकती है जो इससे गुजरती है।
आउटपुट एक रैखिक एम्पलीफायर द्वारा डीएसपी-नियंत्रित स्रोत के साथ वितरित किया जाता है, और इकाई में ओवरहीट, ओवरफ्लो, ओवरवोल्टेज और शॉर्ट-सर्किट सुरक्षा शामिल है। 10 ए से ऊपर सॉफ्टवेयर एक समय सीमा लागू करता है जो वर्तमान बढ़ने के साथ छोटी हो जाती है, जो बार-बार उच्च-वर्तमान परीक्षणों के दौरान एम्पलीफायर की रक्षा करती है।
यह कॉन्फ़िगरेशन उन निर्माताओं द्वारा चुना जाता है जो प्रेषण से पहले रिले और सुरक्षा असेंबली का परीक्षण करते हैं।
| चैनल कॉन्फ़िगरेशन | मानक |
|---|---|
| वर्तमान चैनल | 6, मानक छह चरण |
| वोल्टेज चैनल | 6, मानक छह चरण |
| एसी वर्तमान आउटपुट रेंज | 30 ए प्रति चरण, या समानांतर में छह चरणों के साथ 180 ए |
| डीसी वर्तमान आउटपुट रेंज | 10 ए डीसी प्रति चरण |
| एसी वोल्टेज आउटपुट रेंज | 120 वी एसी प्रति चरण |
| डीसी वोल्टेज आउटपुट रेंज | 160 वी डीसी प्रति चरण |
| बाइनरी इनपुट / आउटपुट | 8 स्विच इनपुट, 4 स्विच आउटपुट जोड़े |
| समय माप | 0.1 एमएस – 9999 एस, सटीकता 0.1 एमएस से बेहतर |
| पैरामीटर | रेटिंग |
|---|---|
| एसी वर्तमान, 6-चरण आउटपुट | 0 – 30 ए प्रति चरण (आरएमएस), सटीकता 0.2 वर्ग |
| एसी वर्तमान, 3-चरण आउटपुट | 0 – 60 ए प्रति चरण (आरएमएस) |
| एसी वर्तमान, 6-चरण समानांतर | 0 – 180 ए (आरएमएस) |
| अनुमेय निरंतर चरण वर्तमान | 10 ए (आरएमएस) |
| चरण वर्तमान अधिकतम शक्ति | 300 वीए |
| 6-चरण समानांतर अधिकतम शक्ति | 1000 वीए, 10 एस अधिकतम अवधि |
| डीसी वर्तमान | 0 – ±10 ए प्रति चरण, सटीकता 0.5 वर्ग, अधिकतम लोड वोल्टेज 20 वी |
| एसी वोल्टेज | चरण 0 – 120 वी, लाइन 0 – 240 वी, सटीकता 0.2 वर्ग |
| एसी वोल्टेज शक्ति | 80 वीए चरण / 100 वीए लाइन |
| डीसी वोल्टेज | चरण 0 – ±160 वी, लाइन 0 – ±320 वी, सटीकता 0.5 वर्ग |
| डीसी वोल्टेज शक्ति | 70 वीए चरण / 140 वीए लाइन |
| मौलिक आवृत्ति रेंज | 20 – 1000 हर्ट्ज |
| हार्मोनिक क्रम | 1 – 20 |
| स्विच इनपुट, सूखा संपर्क | 1 – 20 एमए, 24 वी |
| स्विच इनपुट, संभावित संपर्क | 0: 0 – +6 वी; 1: +11 वी – +250 वी |
| स्विच आउटपुट क्षमता | डीसी 220 वी / 0.2 ए; एसी 220 वी / 0.5 ए |
