6 चरण द्वितीयक वर्तमान इंजेक्शन रिले परीक्षण सेट संरक्षण परीक्षक

Name: 6 चरण द्वितीयक वर्तमान इंजेक्शन रिले परीक्षण सेट संरक्षण परीक्षक
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJB666
Price: 4,300.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	शीआन, शानक्सी, चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	ISO,CE
मॉडल संख्या:	XHJB666

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन, शानक्सी, चीन

ब्रांड नाम:

XZH TEST

प्रमाणन:

ISO,CE

मॉडल संख्या:

XHJB666

प्रतिरूप संख्या।:

XHJB666

मौजूदा उत्पादन:

एकल फेज3*60A, तीन फेज 180A

आयसीडी प्रदर्शन:

एलसीडी डिस्प्ले के साथ

अनुकूलित:

अनुकूलित

परिवहन पैकेज:

फोम से भरा लकड़ी का बक्सा

ट्रेडमार्क:

XZH परीक्षण

मूल:

चीन

आपूर्ति की क्षमता:

2000pcs/वर्ष

अनुकूलन:

उपलब्ध

गारंटी:

12 महीने

प्रमुखता देना:

High Light

प्रमुखता देना:

6 चरण रिले सुरक्षा परीक्षक

विद्युत माध्यमिक धारा इंजेक्शन परीक्षण सेट

रिले सुरक्षा परीक्षक गारंटी के साथ

Trading Information

न्यूनतम आदेश मात्रा:

1 इकाई

पैकेजिंग विवरण:

लकड़ी का मामला

प्रसव के समय:

5 से 8 दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000 पीसीएस/वर्ष

उत्पाद का वर्णन

XHJB666 · लाइन सुरक्षा परीक्षण

XHJB666 6 चरण द्वितीयक वर्तमान इंजेक्शन रिले परीक्षण सेट सुरक्षा परीक्षक

दूरी और शून्य अनुक्रम

9 राज्यों तक की राज्य श्रृंखला

दोष समीक्षा मॉड्यूल

XHJB666 एकल-रिले जांच से लेकर पूर्ण योजना परीक्षणों तक लाइन सुरक्षा कार्य को कवर करता है। दूरी और शून्य अनुक्रम सुरक्षा, शक्ति दिशा और प्रतिबाधा, तुल्यकालन और पूर्ण समूह परीक्षण सभी अलग-अलग सॉफ्टवेयर मॉड्यूल के रूप में प्रदान किए जाते हैं, और प्रत्येक मॉड्यूल अपने परिणाम को एक रिपोर्ट में लिखता है जिसे संपादित और मुद्रित किया जा सकता है।

उपकरण एक रैखिक एम्पलीफायर के माध्यम से छह वोल्टेज और छह करंट आउटपुट करता है, इसलिए दूरी विशेषताओं को प्रतिबाधा तल पर स्कैन किया जा सकता है, बिना तरंग विरूपण के जो स्विचिंग एम्पलीफायर पेश करते हैं।

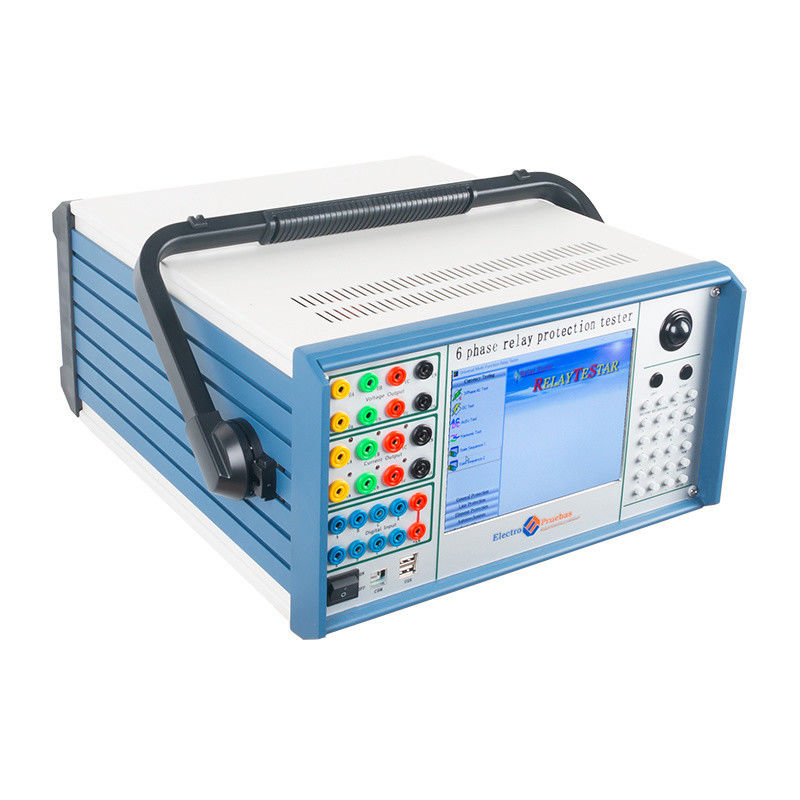

उत्पाद दृश्य

यह सेट किसके लिए है

यह कॉन्फ़िगरेशन ट्रांसमिशन और वितरण लाइन सुरक्षा को चालू करने और बनाए रखने वाले क्रू के लिए उपयुक्त है।

लाइन सुरक्षा कमीशनिंग टीमें 35 kV से 110 kV सर्किट पर दूरी क्षेत्रों, शून्य अनुक्रम चरणों और रीक्लोजिंग लॉजिक को साबित कर रही हैं।

रखरखाव क्रू जो सीटी, वीटी या द्वितीयक केबल परिवर्तन के बाद लाइन पैनल का पुनः परीक्षण करते हैं।

इंजीनियर जिन्हें ऑपरेटिंग अनुक्रम की पुष्टि करने के लिए रिले के माध्यम से रिकॉर्ड किए गए दोष को फिर से चलाने की आवश्यकता है।

जोन पहुंच और समय सेटिंग्स रिले सेटिंग्स शीट से ली जानी चाहिए; परीक्षक एनालॉग मात्राओं को पुन: प्रस्तुत करता है, यह सेटिंग गणना को प्रतिस्थापित नहीं करता है।

मुख्य विशेषताएं

प्रतिबाधा विशेषता मॉड्यूल के साथ दूरी और शून्य अनुक्रम मॉड्यूल, जो सुरक्षा बहुभुज को स्कैन करने के लिए है।

पूर्ण पैनल जांच के लिए पावर डायरेक्शन और इम्पीडेंस, सिंक्रोनाइज़ेशन और फुल ग्रुप टेस्ट I और II मॉड्यूल।

रीक्लोज अनुक्रमों और स्टेशन सेवा स्थानांतरण परीक्षणों के लिए उपयोग की जाने वाली नौ परिभाषित अवस्थाओं तक की राज्य श्रृंखला I और II।

दोष समीक्षा मॉड्यूल जो सुरक्षा के माध्यम से रिकॉर्ड की गई दोष स्थितियों को फिर से चलाता है।

छह वोल्टेज और छह वर्तमान चैनल, 0.2 वर्ग एसी सटीकता और 20-1000 हर्ट्ज मौलिक सीमा के साथ।

आठ बाइनरी इनपुट ट्रिप, रीक्लोज और सिग्नल संपर्कों को रिकॉर्ड करते हैं जबकि चार आउटपुट जोड़े ब्रेकर और इंटरलॉक सिग्नल का अनुकरण करते हैं।

0.1 ms से 9999 s तक समय माप, इसलिए तात्कालिक और विलंबित चरणों को एक ही रिकॉर्ड पर कैप्चर किया जाता है।

तकनीकी विनिर्देश

चैनल कॉन्फ़िगरेशन	मानक
वर्तमान चैनल	6, मानक छह चरण
वोल्टेज चैनल	6, मानक छह चरण
एसी वर्तमान आउटपुट रेंज	30 ए प्रति चरण, या छह चरणों को समानांतर में 180 ए
डीसी वर्तमान आउटपुट रेंज	10 ए डीसी प्रति चरण
एसी वोल्टेज आउटपुट रेंज	120 वी एसी प्रति चरण
डीसी वोल्टेज आउटपुट रेंज	160 वी डीसी प्रति चरण
बाइनरी इनपुट / आउटपुट	8 स्विच इनपुट, 4 स्विच आउटपुट जोड़े
समय माप	0.1 ms – 9999 s, 0.1 ms से बेहतर सटीकता

पैरामीटर	रेटिंग
एसी वर्तमान, 6-चरण आउटपुट	0 – 30 ए प्रति चरण (आरएमएस), सटीकता 0.2 वर्ग
एसी वर्तमान, 3-चरण आउटपुट	0 – 60 ए प्रति चरण (आरएमएस)
एसी वर्तमान, 6-चरण समानांतर	0 – 180 ए (आरएमएस)
अनुमेय निरंतर चरण वर्तमान	10 ए (आरएमएस)
चरण वर्तमान अधिकतम शक्ति	300 वीए
6-चरण समानांतर अधिकतम शक्ति	1000 वीए, 10 सेकंड अधिकतम अवधि
डीसी वर्तमान	0 – ±10 ए प्रति चरण, सटीकता 0.5 वर्ग, अधिकतम लोड वोल्टेज 20 वी
एसी वोल्टेज	चरण 0 – 120 वी, लाइन 0 – 240 वी, सटीकता 0.2 वर्ग
एसी वोल्टेज पावर	80 वीए चरण / 100 वीए लाइन
डीसी वोल्टेज	चरण 0 – ±160 वी, लाइन 0 – ±320 वी, सटीकता 0.5 वर्ग
डीसी वोल्टेज पावर	70 वीए चरण / 140 वीए लाइन
मौलिक आवृत्ति रेंज	20 – 1000 हर्ट्ज
हार्मोनिक क्रम	1 – 20
स्विच इनपुट, सूखा संपर्क	1 – 20 एमए, 24 वी
स्विच इनपुट, क्षमता संपर्क	0: 0 – +6 वी; 1: +11 वी – +250 वी
स्विच आउटपुट क्षमता	डीसी 220 वी / 0.2 ए; एसी 220 वी / 0.5 ए

सॉफ्टवेयर मॉड्यूल

एसी टेस्ट और डीसी टेस्ट वर्तमान, वोल्टेज और समय रिले के लिए।

राज्य श्रृंखला I और II, प्रति परीक्षण नौ राज्यों तक परिभाषित।

हार्मोनिक सुपरपोजिशन और उच्च-निम्न आवृत्ति परीक्षण।

शक्ति दिशा और प्रतिबाधा, साथ ही तुल्यकालन परीक्षण।

पूर्ण सुरक्षा योजनाओं के लिए पूर्ण समूह परीक्षण I और II।

दूरी और शून्य अनुक्रम सुरक्षा, प्रतिबाधा विशेषता के साथ।

विभेदक सुरक्षा और विभेदक हार्मोनिक परीक्षण।

6-35 केवी माइक्रो कंप्यूटर लाइन सुरक्षा का व्यापक परीक्षण।

दोष समीक्षा रिकॉर्ड की गई दोष स्थितियों को फिर से चलाने के लिए।

संचालन से पहले

आउटपुट सक्रिय होने पर पावर ऑफ न करें; परिणामी आउटपुट त्रुटि परीक्षण के तहत सुरक्षा को ट्रिप कर सकती है।

बाइनरी इनपुट सूखे संपर्क और डीसी 250 वी तक लाइव संपर्क दोनों स्वीकार करते हैं; लाइव संपर्क के साथ, सकारात्मक पोल को +केएम सामान्य टर्मिनल से कनेक्ट करें।

वेंटिलेशन ओपनिंग को ब्लॉक या बंद न करें। यूनिट को सीधा खड़ा करें या सपोर्ट लेग्स खोलें ताकि वह थोड़े कोण पर बैठ जाए।

कभी भी वोल्टेज और करंट आउटपुट सॉकेट पर बाहरी एसी या डीसी पावर लागू न करें।

उच्च-हस्तक्षेप या उच्च-सुरक्षा स्थलों में, तीन-कोर पावर कॉर्ड को मज़बूती से अर्थ करें या बाड़े पर ग्राउंड टर्मिनल का उपयोग करें।

यदि इंटरफ़ेस डेटा या दर्ज किए गए मान गलत दिखते हैं, तो प्रोग्राम डायरेक्टरी के तहत पैरा फ़ोल्डर को हटा दें और पुनरारंभ करें; सभी स्क्रीन डिफ़ॉल्ट मानों पर लौट आती हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1.क्या दूरी सुरक्षा क्षेत्रों को स्कैन किया जा सकता है?

हाँ। दूरी और शून्य अनुक्रम मॉड्यूल प्रतिबाधा विशेषता मॉड्यूल के साथ मिलकर प्रतिबाधा तल में ऑपरेटिंग सीमा को स्कैन करता है।

Q2.क्या रीक्लोजिंग लॉजिक कवर किया गया है?

राज्य श्रृंखला I और II नौ राज्यों तक की अनुमति देते हैं, जो रीक्लोज अनुक्रमों के लिए उपयोग की जाने वाली संरचना है, और पूर्ण समूह परीक्षण I और II पूरी योजना की जांच करते हैं।

Q3.क्या रिकॉर्ड किए गए दोष को फिर से चलाया जा सकता है?

दोष समीक्षा मॉड्यूल सुरक्षा के माध्यम से रिकॉर्ड की गई दोष स्थितियों को फिर से चलाता है, इसलिए ट्रिप अनुक्रम की तुलना वास्तव में क्या हुआ था, उससे की जा सकती है।

Q4.परीक्षण के दौरान कितने संपर्कों की निगरानी की जा सकती है?

ट्रिप, रीक्लोज और सिग्नल संपर्कों के लिए आठ बाइनरी इनपुट उपलब्ध हैं, और चार जोड़ी स्विच आउटपुट ब्रेकर और इंटरलॉक सिग्नल का अनुकरण करते हैं।

Q5.तात्कालिक चरणों पर समय रिज़ॉल्यूशन क्या है?

0.1 ms से 9999 s तक 0.1 ms से बेहतर सटीकता के साथ, जो एक ही रिकॉर्ड पर तात्कालिक तत्वों और विलंबित चरणों को हल करता है।

कॉन्फ़िगरेशन जांच

हमें उन पैनलों पर वोल्टेज स्तर और सुरक्षा कार्यों के बारे में बताएं जिनका आप परीक्षण करते हैं, और हम मॉड्यूल और बाइनरी इनपुट व्यवस्था की पुष्टि करेंगे।
