अनुकूलन विद्युत और ग्राउंड प्रतिरोध माप के लिए डिजिटल पृथ्वी परीक्षक

अनुकूलन विद्युत और ग्राउंड प्रतिरोध मापकों के लिए डिजिटल पृथ्वी परीक्षक

डिजिटल पृथ्वी प्रतिरोध मिट्टी प्रतिरोध परीक्षणविशेष रूप से मिट्टी प्रतिरोध, मिट्टी प्रतिरोध, मिट्टी वोल्टेज, एसी वोल्टेज को मापने के लिए डिज़ाइन और निर्मित किया गया है। नवीनतम डिजिटल और माइक्रोप्रोसेसिंग तकनीक को अपनाकर, सटीक 4-पोल,पृथ्वी प्रतिरोध के माप के लिए 3-पोल और सरल 2-पोल विधि, एफएफटी और एएफसी तकनीक का आयात, जो उच्च सटीकता सुनिश्चित करने के लिए हस्तक्षेप विरोधी क्षमता और पर्यावरण के अनुकूल होने की क्षमता, दोहराए जाने वाले परीक्षण की स्थिरता के साथ एक अद्वितीय कार्य है,लंबे समय तक माप के लिए उच्च स्थिरता और विश्वसनीयता, जिसका व्यापक रूप से विद्युत ऊर्जा, दूरसंचार, मौसम विज्ञान, तेल क्षेत्र, निर्माण, बिजली संरक्षण, औद्योगिक विद्युत उपकरण और अन्य पृथ्वी प्रतिरोध, मिट्टी प्रतिरोध में उपयोग किया जाता है,पृथ्वी वोल्टेज, एसी वोल्टेज माप।

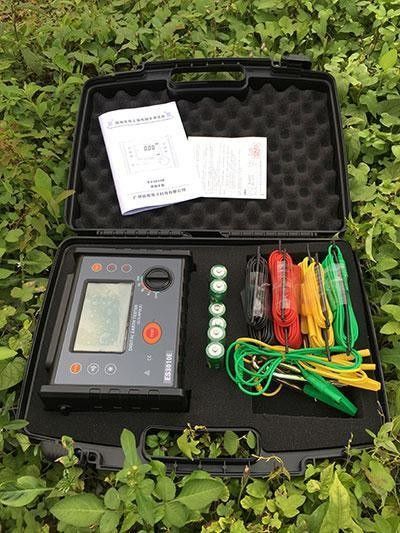

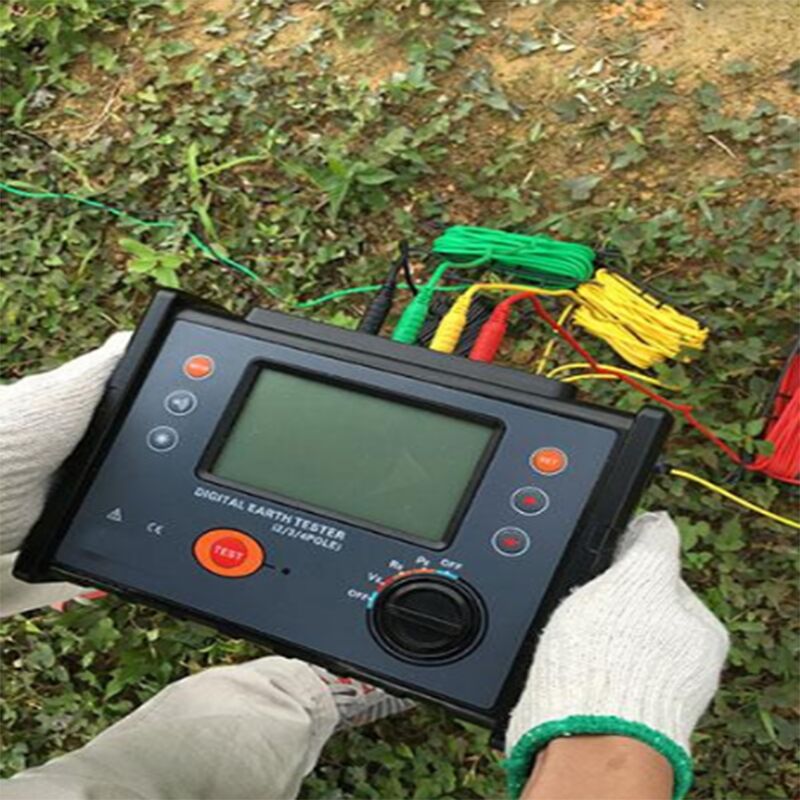

डिजिटलमिट्टी प्रतिरोध मिट्टी प्रतिरोध परीक्षणमेजबान मशीन, निगरानी सॉफ्टवेयर, परीक्षण के तार, सहायक ग्राउंड पिलर, संचार के तार और अन्य से बना है।मेजबान मशीन के बड़े एलसीडी डिस्प्ले नीले रंग के बैकलाइट और बार ग्राफ के साथ है जो स्पष्ट रूप से देखा जा सकता है कि इंगित करता हैयह एक ही समय में 300 सेट डेटा स्टोर कर सकता है, जो निगरानी सॉफ्टवेयर, गतिशील डिस्प्ले, अलार्म संकेतक के माध्यम से ऐतिहासिक जांच और ऑनलाइन वास्तविक समय की निगरानी को पूरा करता है।और ऐतिहासिक डेटा एक्सेस जैसे कार्यों के साथ, पढ़ना, संरक्षित करना, रिपोर्ट फॉर्म, मुद्रण आदि।
मुख्य विशेषताएं
कार्य 2/3/4-पोल ग्राउंड रेसिस्टेंस, मिट्टी प्रतिरोध, ग्राउंड वोल्टेज, एसी वोल्टेज का मापन
बिजली की आपूर्ति डीसी 9V ((Zi-Mn सूखी बैटरी R14S 1.5V 6 पीसीएस, 300 घंटे के लिए निरंतर स्टैंडबाय)
माप सीमा पृथ्वी प्रतिरोधः 0.00Ω-30.00kΩ
मिट्टी प्रतिरोधः 0.00Ωm-9000kΩm
माप मोड सटीक 4-पोल माप, 3-पोल माप, सरल 2-पोल माप
माप पद्धति पृथ्वी प्रतिरोधः नामित धारा परिवर्तन ध्रुव विधि, माप धारा 20mA अधिकतम
मिट्टी प्रतिरोधः 4-ध्रुवीय माप (वेनर विधि)
पृथ्वी वोल्टेजः औसत सुधार ((P(S) -ES के बीच)
बिजली की खपत स्टैंडबाय: लगभग 20mA (बैकलाइट बंद)
बूट और बैकलाइट के साथः लगभग 45mA (25mA बैकलाइट के बिना)
माप: लगभग 100mA (बैकलाइट बंद)
वजन कुल वजनः 4.5 किलोग्राम (पैकेज सहित)
परीक्षक: 1443 ग्राम (बैटरी सहित)
टेसिंग तारः 1560g
सहायक ग्राउंडिंग रॉडः 935 ग्राम (4 पीसी)
कार्य तापमान और आर्द्रता -10oC-40oC, 80%rh से कम
भंडारण तापमान और आर्द्रता -20oC-60oC, 70% आरएच से कम
अधिभार संरक्षण पृथ्वी प्रतिरोध को मापनाः C ((H) -E,P ((S) -ES के प्रत्येक इंटरफेस के बीच, AC 280V/3 सेकंड
इन्सुलेशन प्रतिरोध 20MΩ से अधिक (सर्किट और आवरण के बीच यह 500V है)
वोल्टेज AC 3700V/rms (सर्किट और आवरण के बीच)
विद्युत चुम्बकीय गुण IEC61326 (EMC)
सुरक्षा प्रकार IEC61010-1 (CAT 300V,CAT IV 150V,प्रदूषण 2), IEC61010-031, IEC61557-1 (पृथ्वी प्रतिरोध), IEC61557-5 (मिट्टी प्रतिरोध), JJG 366-2004
