ध्वनिक-चुंबकीय तालमेल और ए-फ्रेम डिटेक्शन के साथ भूमिगत केबल गलती पिनपॉइंटर

ध्वनिक-चुंबकीय तालमेल और ए-फ्रेम डिटेक्शन के साथ भूमिगत केबल गलती पिनपॉइंटर

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	शीआन, शानक्सी, चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	CE, ISO
मॉडल संख्या:	XHDD503E

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन, शानक्सी, चीन

ब्रांड नाम:

XZH TEST

प्रमाणन:

CE, ISO

मॉडल संख्या:

XHDD503E

प्रतिरूप संख्या।:

XHDD503E

प्रयोग:

नेटवर्क केबल परीक्षक, ऑडियो केबल परीक्षक, समाक्षीय केबल परीक्षक, डिजिटल केबल परीक्षक

शक्ति:

बिजली

स्वनिर्धारित:

स्वनिर्धारित

फ़िल्टर:

200Hz-1600Hz वैकल्पिक

आउटपुट लाभ:

16 स्तर (0~112dB)

ध्वनिक-चुंबकीय स्थिति सटीकता:

0.2 मीटर से कम

चरण वोल्टेज स्थिति सटीकता:

0.5 मी से कम

पथ पहचान सटीकता:

0.5 मी से कम

परिवहन पैकेज:

लकड़ी का केस

ट्रेडमार्क:

XZH परीक्षण

आपूर्ति की क्षमता:

2000 पीसी/वर्ष

अनुकूलन:

उपलब्ध

बिक्री के बाद सेवा:

वारंटी प्रमाण पत्र

गारंटी:

12 महीने

प्रमुखता देना:

High Light

प्रमुखता देना:

भूमिगत केबल दोष का पता लगाना

ध्वनिक-चुंबकीय पिनपॉइंटर

ए-फ्रेम स्टेप वोल्टेज लोकेटर

Trading Information

न्यूनतम आदेश मात्रा:

1 इकाई

मूल्य:

बातचीत योग्य

पैकेजिंग विवरण:

लकड़ी का मामला

प्रसव के समय:

5 से 8 दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000units/वर्ष

उत्पाद का वर्णन

विवरण

केबल दोष लोकेटर केबल दोष बिंदु के विशिष्ट स्थान को निर्धारित करने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण के सिद्धांतों का उपयोग करता है।एक उच्च वोल्टेज पल्स जनरेटर दोष बिंदु पर फ्लैश से अधिक डिस्चार्ज का कारण बनने के लिए प्रयोग किया जाता हैभौतिक घटनाएं जैसे कंपन तरंगें, ध्वनि तरंगें,और विद्युत चुम्बकीय तरंगों गलती बिंदु पर फ्लैश से अधिक निर्वहन से उत्पन्न एक विशेष जांच के द्वारा उठाया जाता है इंगित उपकरण, प्रसंस्कृत, प्रदर्शित, और केबल दोष इंगित उपकरण द्वारा आउटपुट। दोष बिंदु का सटीक स्थान परीक्षक की सुनवाई और दृष्टि द्वारा निर्धारित किया जाता है।केबल के दोष बिंदु का सटीक रूप से पता लगाने का कार्य "कैबल के ऊपर और मोटे माप की सीमा के भीतर" पूरा हो गया है.
यह फिक्स्ड-पॉइंट इंस्ट्रूमेंट कम प्रतिरोध, शॉर्ट सर्किट, ओपन सर्किट और पावर केबल, उच्च आवृत्ति समाक्षीय केबल, स्ट्रीट लाइट केबल के डिस्कनेक्शन दोषों के लिए उपयुक्त है,और विभिन्न सामग्रियों से बने विभिन्न क्रॉस-सेक्शन और मीडिया के साथ दफन तारों, साथ ही उच्च प्रतिरोध रिसाव और उच्च प्रतिरोध फ्लैश दोष पर।

उत्पाद की विशेषताएं
15 इंच का उच्च चमक वाला टच एलसीडी सूर्य के प्रकाश में दृश्यता सुनिश्चित करता है।
2इसमें 4 परीक्षण मोड हैंः मानक, उन्नत, शोर में कमी और अनुकूलित।
3इसमें 4 पोजिशनिंग फंक्शन हैंः ध्वनिक-चुंबकीय सिंक्रनाइजेशन, शुद्ध ध्वनिक, शुद्ध चुंबकीय और चरण वोल्टेज।
4इसमें पृष्ठभूमि शोर कम करने की तकनीक है और विभिन्न प्रकार की फ़िल्टरिंग विधियों में से चुना जा सकता है।
5. BNR और मूक कार्यों से सुसज्जित।
4इसमें पथ विचलन संकेत है।
5. बहु-स्तर भौतिक अलगाव संकेत सेंसर से लैस, जलरोधक ग्रेड IP65.
6बड़ी क्षमता की लिथियम बैटरी, लंबे स्टैंडबाय समय, फास्ट चार्जर से लैस।
7छोटा और हल्का, संचालित करने में आसान और सरल मानव-मशीन इंटरफ़ेस।

तकनीकी विनिर्देश

फ़िल्टर पैरामीटर	lसभी-पासः 100Hz~1600Hz।
	कम पासः 100 हर्ट्ज ~ 300 हर्ट्ज.
	क्वालकॉम: 160 हर्ट्ज ~ 1600 हर्ट्ज.
	Iबैंडपासः 200Hz~600Hz.
चैनल लाभः	8 स्तर समायोज्य।
चुंबकीय चैनल लाभः	8 स्तर समायोज्य।
चरण वोल्टेज लाभः	8 स्तर समायोज्य।
आउटपुट लाभः	16 स्तर (0~112db)
आउटपुट प्रतिबाधाः	350Ω
ध्वनिक चुंबकीय स्थिति की सटीकता:	≤0.1 मीटर
स्टेप वोल्टेज पोजिशनिंग सटीकताः	≤ 0.5 मीटर
पथ पहचान की सटीकता:	≤ 0.5 मीटर
इसमें बीएनआर पृष्ठभूमि शोर में कमी और मूक शोर में कमी के कार्य हैं।
प्रदर्शन नियंत्रण विधिः	5 इंच का उच्च चमक वाला टच स्क्रीन नियंत्रण।
विद्युत आपूर्तिः	4*18650 मानक लिथियम बैटरी।
स्टैंडबाय समयः	8 घंटे से अधिक समय तक।
मात्राः	428L×350W×230H
परिवेश का तापमानः	-25 से 65 डिग्री सेल्सियस; सापेक्ष आर्द्रताः ≤ 90%

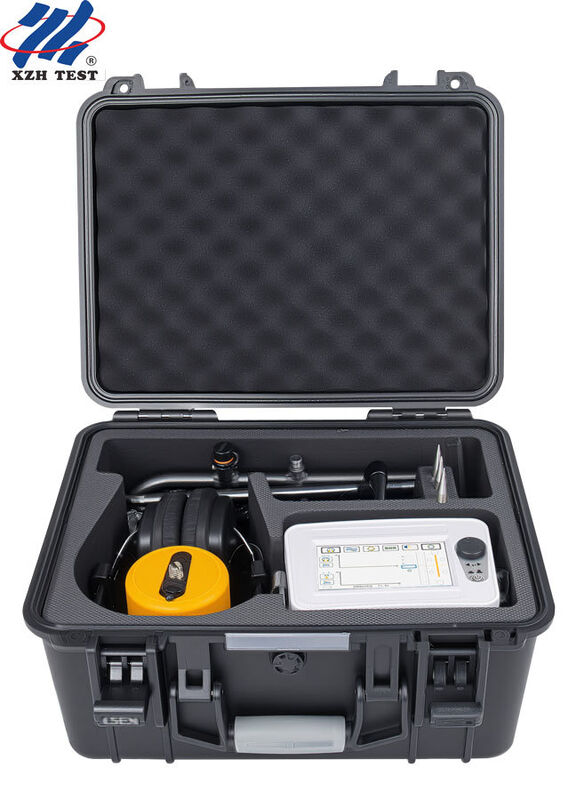

उपकरण का लेआउट और निर्देश
साधन की संरचना
1. केबल दोष लोकेटरः मोटे माप सीमा के भीतर केबल दोष बिंदुओं का सटीक रूप से पता लगाएं।
2जांचः जांच, जांच, तीन पंजे, और कनेक्टिंग रॉड सहित, संकेत प्राप्त करने के लिए इनपुट चैनल से जुड़ा।
3. हेडफ़ोन पहनें; इंगित उपकरण के इनपुट चैनल को कनेक्ट करें (आउटपुट सिग्नल की प्रतिक्रिया) ।
4.7-कोर सिग्नल लाइनः इंगित करने वाले उपकरण और जांचकर्ता के बीच कनेक्टिंग केबल (इंगित करने वाले उपकरण और जांचकर्ता को जोड़ने) ।
5चार्जर: चार्ज करने के लिए उपकरण के चार्जिंग सॉकेट से कनेक्ट करें।
6एक फ्रेम: चरण वोल्टेज विधि का उपयोग करके परीक्षण करते समय प्रयोग किया जाता है।
7ए-फ्रेम कनेक्शन केबलः केबल दोष पता लगानेवाला और ए-फ्रेम कनेक्शन केबल।
8ग्राउंड पिन: ए-फ्रेम के लिए एक मिलान सहायक उपकरण।

पैकिंग सूची

एक बार ए-फ्रेम कनेक्ट हो जाने के बाद, यह स्वचालित रूप से परीक्षण इंटरफ़ेस में प्रवेश करेगा जैसा कि दाईं ओर दिखाया गया है।
ध्यान दें कि फ्रेम ए के नीचे लाल और हरे रंग के तीर हैं, सामने लाल और पीछे हरे रंग के साथ।इसका मतलब है कि लाल केबल के अंत और हरे रंग केबल की शुरुआत को दर्शाता है.

धीरे-धीरे केबल के अंत की ओर केबल के दफन पथ के साथ ए-फ्रेम को स्थानांतरित करें और परीक्षण स्क्रीन पर लाल और हरे रंग के बार ग्राफ में परिवर्तनों का निरीक्षण करें।यह वर्तमान की दिशा में बदलाव को दर्शाता है.
क्षति के बिंदु से बहुत दूर, स्क्रीन पर लाल और हरे रंग की पट्टी थोड़ा अनियमित और छोटी दिखाई देती है।
जब आप दोष बिंदु के करीब आते हैं, उदाहरण के लिए दोष बिंदु से लगभग 5 मीटर की दूरी पर, आप देखेंगे कि लाल बार ग्राफ बहुत बड़ा हो जाता है, जैसा कि ऊपर बाईं ओर छवि में दिखाया गया है।
जब आप सीधे दोष बिंदु के ऊपर या दोष बिंदु के सामने और पीछे लगभग 1-2 मीटर हैं,आप देखेंगे कि लाल और हरे रंग के बार ग्राफ बहुत छोटे हो जाते हैं और स्क्रीन पर दिखाई देते हैं जैसा कि ऊपर दाईं ओर छवि में दिखाया गया है.
एक बार जब आप गलती बिंदु से गुजर जाते हैं, उदाहरण के लिए गलती बिंदु से लगभग 5 मीटर की दूरी पर, आप देखेंगे कि हरा बार ग्राफ बहुत बड़ा हो जाता है।
इस तरह, धैर्यपूर्वक खोज करके, आप दोष का स्थान पा सकते हैं।
