| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | XHDD503 |

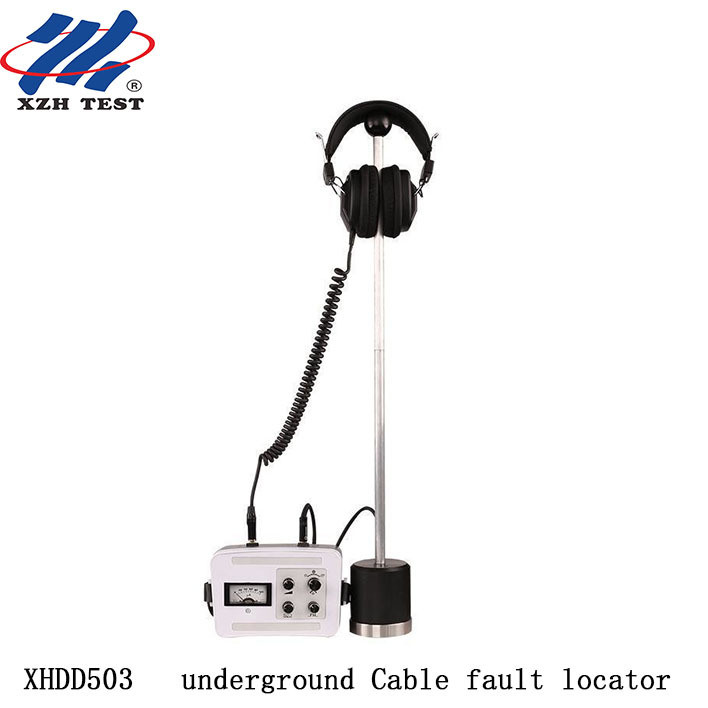

XHDD503 भूमिगत केबल फॉल्ट पिनपॉइंटर
विवरण
XHDD503 केबल फॉल्ट लोकेटर बहुत छोटा और हल्का है, यह एक सुरक्षात्मक पीवीसी केस में पैक किया गया है, जो उपयोगकर्ता द्वारा डिटेक्शन समाप्त करने के बाद ले जाने में आसान है।
XHDD503 पावर केबल फॉल्ट पिनपॉइंटर को माइक्रोएमीटर डिस्प्ले के साथ डिज़ाइन किया गया है, जिसमें इलेक्ट्रिकल लेवल एडजस्टमेंट, फ्रीक्वेंसी एडजस्टमेंट और वॉल्यूम एडजस्टमेंट नॉब्स हैं। माइक्रोएमीटर पर पॉइंटर के स्विंग को देखकर, आप फॉल्ट पॉइंट पर फ्लैशओवर डिस्चार्ज के दौरान चुंबकीय क्षेत्र की ताकत देख सकते हैं। चुंबकीय क्षेत्र की ताकत के संदर्भ को समायोजित करने के लिए इलेक्ट्रिकल लेवल नॉब को घुमाएं। पथ डिटेक्शन की प्रक्रिया में, रिसीविंग फ्रीक्वेंसी को समायोजित करने से हमारे कानों को पथ सिग्नल सुनाई दे सकता है जिसे पहचानना आसान है। फॉल्ट लोकेशन की प्रक्रिया के दौरान फ्रीक्वेंसी नॉब को एडजस्ट करने से रेडियो सिग्नल से प्रभावी ढंग से बचा जा सकता है। केबल फॉल्ट लोकेशन और केबल पाथ फाइंडिंग के दौरान वॉल्यूम को एडजस्ट करें, ताकि हमारे कानों को अधिक उपयुक्त साउंड सिग्नल सुनाई दे।
तकनीकी पैरामीटर
| आवर्धन | 500,000 गुना |
| स्थिति सटीकता | ±0.2m |
| आउटपुट प्रतिबाधा | 350Ω |
| कार्य शक्ति आपूर्ति | मानक 3.7V 3200mAh बैटरी 4 सेल |
| शांत धारा | <10mA |
| डिटेक्शन गहराई: | 10 मीटर से अधिक |
| कार्य स्थितियाँ | परिवेश तापमान: -25~65ºC; सापेक्ष आर्द्रता: ≤90%. |
उत्पाद सुविधाएँ
1. फॉल्ट पॉइंट पर डिस्चार्ज के दौरान उत्पन्न कंपन तरंगों, ध्वनि तरंगों और विद्युत चुम्बकीय तरंगों को सिंक्रोनस रूप से प्राप्त करें;
2. ध्वनिक और चुंबकीय चैनल अलग-अलग डिज़ाइन किए गए हैं और अलग-अलग संचालित होते हैं, जिनमें मजबूत एंटी-इंटरफेरेंस क्षमता होती है;
3. सुपर मैग्निफिकेशन, डिटेक्शन गहराई 10 मीटर से अधिक है;
4. अल्ट्रा-लो और लो-पावर डिज़ाइन, शांत धारा 10mA से कम है, और निरंतर संचालन 20 घंटे से अधिक है;
5. एनालॉग मीटर डिज़ाइन, सिग्नल की ताकत और प्रवृत्ति एक नज़र में स्पष्ट हैं;
6. जीरो लेवल को मनमाने ढंग से समायोजित किया जा सकता है, जो विभिन्न मजबूत और कमजोर दृश्यों के लिए उपयुक्त है।
पैकिंग सूची
प्र: ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन क्या है और यह क्यों महत्वपूर्ण है?
ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन (AMS) फॉल्ट पॉइंट पर HV डिस्चार्ज के दौरान उत्पन्न ध्वनि तरंग (ध्वनिक) और विद्युत चुम्बकीय पल्स (चुंबकीय) दोनों को मापता है। चूंकि ध्वनि विद्युत चुम्बकीय तरंग की तुलना में धीमी गति से चलती है, इसलिए दो सिग्नलों के बीच का समय अंतर पुष्टि करता है कि आप सीधे फॉल्ट के ऊपर हैं। यह दोहरी-चैनल सत्यापन परिवेश शोर से झूठे सकारात्मक को समाप्त करता है।
प्र: खुदाई के लिए पिनपॉइंटिंग सटीकता क्या है?
XHDD503C सामान्य मिट्टी की स्थितियों में 0.1m (10cm) की पिनपॉइंटिंग सटीकता प्राप्त करता है। इसका मतलब है कि खुदाई क्षेत्र को लगभग 30-50 सेमी व्यास तक सीमित किया जा सकता है, जिससे कई मीटर तक परीक्षण खाई की तुलना में खुदाई का समय और सतह बहाली की लागत काफी कम हो जाती है।
प्र: TDR प्री-लोकेशन के बाद पिनपॉइंटर का उपयोग कैसे करें?
TDR द्वारा फॉल्ट दूरी (जैसे, 317m) प्रदान करने के बाद, केबल के ऊपर केबल पथ को चिह्नित करने के लिए केबल रूट ट्रेसर का उपयोग करें। TDR-संकेतित दूरी के पास इस पथ के साथ पिनपॉइंटर को चलाएं। जैसे ही आप फॉल्ट के पास पहुंचते हैं, ध्वनिक सिग्नल तेज हो जाता है और चुंबकीय समय-अंतर रीडिंग कम हो जाती है। न्यूनतम समय अंतर के साथ संयुक्त सबसे मजबूत ध्वनिक सिग्नल सटीक फॉल्ट स्थान को चिह्नित करता है।
प्र: क्या XHDD503C विभिन्न प्रकार के HV जनरेटर के साथ काम कर सकता है?
हाँ। XHDD503C किसी भी उच्च-वोल्टेज सर्ज जनरेटर के साथ संगत है जो आवधिक डिस्चार्ज पल्स उत्पन्न करता है। यह एकीकृत सिस्टम (जैसे, XHHV535-4TSB) और पारंपरिक परीक्षण ट्रांसफार्मर + कैपेसिटर कॉन्फ़िगरेशन दोनों के साथ काम करता है। पिनपॉइंटर स्रोत उपकरण की परवाह किए बिना HV डिस्चार्ज द्वारा उत्पन्न ध्वनिक और चुंबकीय सिग्नलों का पता लगाता है।
प्र: पिनपॉइंटिंग गहराई को क्या प्रभावित करता है और मैं इसे कैसे अधिकतम कर सकता हूँ?
पिनपॉइंटिंग गहराई फॉल्ट पॉइंट पर HV डिस्चार्ज ऊर्जा, मिट्टी की संरचना (रेत मिट्टी की तुलना में अधिक क्षीणन करती है), और पृष्ठभूमि शोर के स्तर पर निर्भर करती है। गहराई को अधिकतम करने के लिए: उच्चतम सुरक्षित डिस्चार्ज वोल्टेज का उपयोग करें, सुनिश्चित करें कि फॉल्ट पॉइंट पूरी तरह से टूट गया है (कम-प्रतिरोध चैनल), और उच्च-शोर वाले शहरी क्षेत्रों में शांत अवधि (सुबह जल्दी या रात) के दौरान पिनपॉइंटिंग करें।
प्र: क्या वारंटी और सहायता प्रदान की जाती है?
विनिर्माण दोषों के खिलाफ 12 महीने की वारंटी और आजीवन तकनीकी सहायता। पैकेज में पिनपॉइंटर यूनिट, हेडफ़ोन, ग्राउंड सेंसर, कैरिंग केस, चार्जर और उपयोगकर्ता मैनुअल शामिल हैं। CE और ISO प्रमाणित। विस्तारित वारंटी और ऑन-साइट प्रशिक्षण उपलब्ध है।
