केबल दोष पूर्व पता लगाने वाला 10.1 इंच टच स्क्रीन TDR केबल दोष परीक्षक XHGG502A

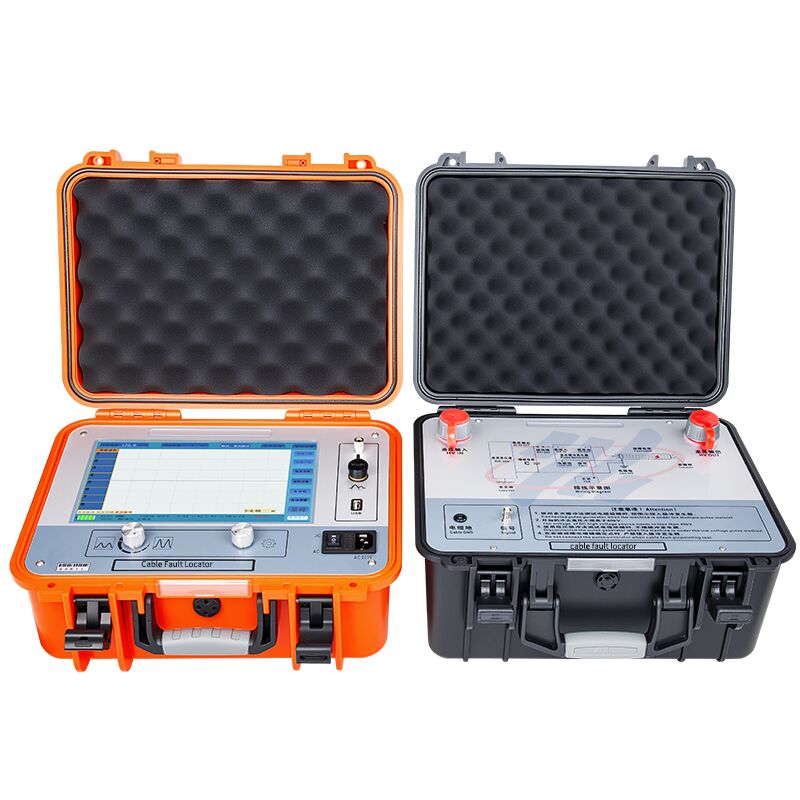

XHGG502A केबल दोष परीक्षक एक सरल ऑपरेटिंग सॉफ्टवेयर इंटरफ़ेस के साथ एक औद्योगिक-ग्रेड 10.1-इंच टच-एकीकृत कंप्यूटर को अपनाता है, जो मानव-मशीन इंटरैक्टिव परीक्षण को सक्षम करता है।यह सिग्नल फ़िल्टरिंग प्राप्त करने के लिए औद्योगिक ग्रेड एकीकृत सर्किट डिजाइन और एक एम्बेडेड ऑपरेटिंग सिस्टम का उपयोग करता है, अधिग्रहण, डेटा प्रसंस्करण, ग्राफिक प्रदर्शन और ग्राफिक विश्लेषण, केबल गति माप, केबल लंबाई परीक्षण, केबल दोष दूरी परीक्षण और प्रतिरोध परीक्षण पूरा करना।
यह केबल दोष परीक्षक बिजली केबलों की स्थिति और दोष दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है। यह कम प्रतिरोध, शॉर्ट-सर्किट,बिजली केबलों के खुले सर्किट और डिस्कनेक्शन में खराबी, उच्च आवृत्ति समाक्षीय केबल, स्ट्रीट लाइट केबल और विभिन्न सामग्रियों, क्रॉस-सेक्शन और मीडिया के दफन तार, साथ ही उच्च प्रतिरोध रिसाव और फ्लैशओवर उच्च प्रतिरोध दोष।
कार्य मोडः TDR (कम वोल्टेज पल्स), ICE (इम्पल्स करंट), ARM (आर्क रिफ्लेक्शन विधि) युग्मक विन्यस्त के साथ।
आवेदन और लक्षित दर्शकःरेल और मेट्रो ट्रैक्शन बिजली आपूर्ति विभागों, खनन और पेट्रोकेमिकल संयंत्रों के विद्युत रखरखाव टीमों, बिजली ग्रिड आपातकालीन मरम्मत और कमीशन इकाइयों के लिए इंजीनियर,और नगरपालिका उपयोगिता बुनियादी ढांचे के रखरखाव दल है कि पूर्व-स्थान कम प्रतिरोध, ओपन सर्किट, डिस्कनेक्शन, हाई रेजिस्टेंस लीक और फ्लैशओवर दोष 120 किमी तक के मध्यम और उच्च वोल्टेज केबलों पर।
उत्पाद की विशेषताएं
- एक सरल और स्थिर एम्बेडेड प्रणाली के साथ औद्योगिक ग्रेड 10.1 इंच पूर्ण रंग टीएफटी टच स्क्रीन;
- केबल तरंग गति परीक्षण, केबल लंबाई परीक्षण और गलती दूरी परीक्षण के कार्य;
- पूरी तरह से स्वचालित निरंतर नमूनाकरण, वास्तविक समय में तरंग रूप कैप्चर, समय पर और सटीक;
- परीक्षण दूरी प्रदर्शित करने के लिए स्वचालित परीक्षण सीमा सेटिंग और स्वचालित तरंग आकार विश्लेषण;
- दो ऑपरेशन मोड टच और कोडित बटन, सरल, तेज़ और विश्वसनीय;
- कम वोल्टेज पल्स विधि, उच्च वोल्टेज फ्लैशओवर विधि और मल्टीपल पल्स विधि (8 बार) परीक्षण प्रौद्योगिकियों, चिकनी तरंग रूप प्रदर्शन और आसान व्याख्या से सुसज्जित;
- बहु-पल्स विधि का प्रयोग करते समय, इसका उपयोग पल्स कपलर के साथ किया जाता है ताकि आसानी से तुलना के लिए उच्च और निम्न वोल्टेज तरंगों के 8 समूह प्रदर्शित किए जा सकें।
- बड़े पैमाने पर परीक्षण तरंगरूप भंडारणः साइट पर परीक्षण किए गए तरंगरूपों को संग्रहीत किया जा सकता है और विश्लेषण के लिए पुनर्प्राप्त किया जा सकता है।
- अल्ट्रा-हाई ब्राइटनेस एलईडी बैकलाइट 280 निट्स के साथ 1024*600 रिज़ॉल्यूशन, प्रत्यक्ष सूर्य के प्रकाश के वातावरण के लिए उपयुक्त;
- तेजी से चार्जिंग के साथ निर्मित उच्च क्षमता वाली लिथियम बैटरी पैक, बिना बिजली के वातावरण में परीक्षण करने में सक्षम;
- IP54 से कम नहीं एक सुरक्षात्मक चेसिस को अपनाता है।
तकनीकी विनिर्देश
| पैरामीटर |
विनिर्देश |
| नमूना लेने की आवृत्ति |
1MHz~400MHz |
| कम वोल्टेज पल्स आयाम |
300V±15% |
| रेंज |
≥ 120 किमी |
| परीक्षण सीमा |
100 मीटर/300 मीटर/500 मीटर/1 किमी/3 किमी/5 किमी/10 किमी/25 किमी/50 किमी/100 किमी |
| पल्स चौड़ाई |
0.1uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| न्यूनतम संकल्प |
0.07 मीटर |
| परीक्षण अंधा क्षेत्र |
≤10 मीटर |
| माप त्रुटि |
≤±(0.5%×L+1m), L केबल की लंबाई है |
| विद्युत आपूर्ति मोड |
चार्जिंग AC110V~240V, 50Hz/60Hz; अंतर्निहित 11.1V लिथियम बैटरी पैक, चार्जिंग समय लगभग 2 घंटे, कार्य समय 5 घंटे से अधिक |
| पल्स युग्मक वोल्टेज का सामना |
डीसी 35kV |
| मात्रा और वजन |
केबल दोष परीक्षक L358mm × W284mm × H168mm - 5kg; पल्स कपलर L430mm × W380mm × H220mm - 10kg |
| कार्य की शर्तें |
तापमान -20°C~+65°C, सापेक्ष आर्द्रता 90%, वायुमंडलीय दबाव 750±30mmHg |
कार्य सिद्धांत और परीक्षण विधियाँ
यात्रा तरंग सिद्धांत के आधार पर, XHGG502A परीक्षण केबल पर पल्स सिग्नल लागू करता है और दोष बिंदु पर परिलक्षित गूंज को कैप्चर करता है जहां विशेषता प्रतिबाधा बदलती है,प्रतिबिंबन समय को एक सटीक दोष दूरी में परिवर्तित करनानिम्न प्रतिरोध से उच्च प्रतिरोध फ्लैशओवर तक के दोषों को कवर करने के लिए चार परीक्षण विधियों को एकीकृत किया गया हैः
| परीक्षण विधि |
कार्य सिद्धांत |
विशिष्ट अनुप्रयोग |
| यात्रा तरंग विधि |
आवेग संकेतों को लागू करता है और प्रतिध्वनि को प्रतिबाधा-परिवर्तन बिंदुओं पर कैप्चर करता है, प्रतिबिंब समय को दोष दूरी में परिवर्तित करता है। |
सभी प्रकार के केबल दोषों को कवर करने वाला कोर रेंजिंग सिद्धांत |
| कम वोल्टेज पल्स विधि |
यह 300 वोल्ट के निम्न वोल्टेज के पल्स इंजेक्ट करता है और केबल की लंबाई, तरंग गति और दोष दूरी को मापने के लिए प्रतिबिंबित तरंगों का विश्लेषण करता है। |
खुले सर्किट, कम प्रतिरोध, शॉर्ट सर्किट और डिस्कनेक्शन दोष |
| उच्च वोल्टेज फ्लैशओवर विधि |
एक सी.सी. उच्च वोल्टेज स्रोत दोष बिंदु पर फ्लैशओवर डिस्चार्ज को ट्रिगर करता है; नमूना लेने वाला दूरी की गणना के लिए परावर्तित संकेत को कैप्चर करता है। |
उच्च प्रतिरोध लीक और फ्लैशओवर दोष |
| मल्टीपल पल्स विधि (8 बार) |
पल्स कपलर तत्काल उच्च वोल्टेज पल्स को दोषपूर्ण चरण में निर्देशित करता है और आर्क अवधि का विस्तार करता है, तुलना के लिए उच्च और निम्न वोल्टेज तरंगों के 8 समूह प्रदर्शित करता है। |
120 किमी तक की लंबी दूरी के केबलों पर उच्च प्रतिरोध फ्लैशओवर दोष |
अनुप्रयोग परिदृश्य
| अनुप्रयोग परिदृश्य |
विशिष्ट अनुप्रयोग |
| उच्च वोल्टेज ट्रांसमिशन केबल ओ एंड एम |
66kV और उससे अधिक लंबी दूरी के ट्रांसमिशन केबलों पर फ्लैशओवर और उच्च प्रतिरोध लीक दोषों का पूर्व-स्थानिकरण बहु-इंपल्स विधि के साथ |
| थर्मल और जल विद्युत संयंत्र |
जबरन आउटेज के समय को कम करने के लिए परीक्षण संयंत्र सहायक और आउटगोइंग पावर केबल |
| पवन और सौर फार्म |
चौड़े, दुर्गम इलाकों में लंबे फीडर और कलेक्टर केबलों में खराबी का पता लगाना |
| बड़े औद्योगिक पार्क |
उत्पादन लाइनों को बाधित किए बिना कारखाने के क्षेत्रों में मध्यम वोल्टेज वितरण केबलों का परीक्षण |
पैकिंग सूची
| पद |
मात्रा |
| केबल दोष परीक्षक |
1 इकाई |
| पल्स कपलर (होस्ट) |
1 इकाई |
| पावर कॉर्ड |
1 टुकड़ा |
| एकल क्यू लाइन (आउटपुट लाइन) |
1 टुकड़ा |
| डबल क्यू लाइन (इनपुट लाइन) |
1 टुकड़ा |
| नमूनाकरण बॉक्स |
1 टुकड़ा |
| पारदर्शी ग्राउंडिंग वायर |
1 टुकड़ा |
| युग्मक उच्च वोल्टेज लाइन ए / बी |
1 टुकड़ा प्रत्येक |
| यूएसबी संचार केबल |
1 टुकड़ा |
यह उपकरण विद्युत इंजीनियरों को बिजली केबल की स्थिति का आकलन और गलती पूर्व-स्थान के लिए एक विश्वसनीय, व्यापक समाधान प्रदान करता है,तेजी से और सटीक गलती दूरी माप के माध्यम से आउटेज समय को कम करने में मदद.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: इस केबल दोष पूर्व-स्थानिकक को किसके लिए डिज़ाइन किया गया है?
यह रेल और मेट्रो ट्रैक्शन बिजली आपूर्ति विभागों, खनन और पेट्रोकेमिकल संयंत्र विद्युत रखरखाव टीमों, बिजली ग्रिड आपातकालीन मरम्मत और कमीशन इकाइयों के लिए डिज़ाइन किया गया है,और नगरपालिका उपयोगिता बुनियादी ढांचे के रखरखाव दल है कि पूर्व-स्थान कम प्रतिरोध, ओपन सर्किट, डिस्कनेक्शन, हाई रेजिस्टेंस लीक और फ्लैशओवर दोष 120 किमी तक के मध्यम और उच्च वोल्टेज केबलों पर।
Q2: XHGG502A किस प्रकार के केबल दोषों का परीक्षण कर सकता है?
यह बिजली केबलों, उच्च आवृत्ति समाक्षीय केबलों, सड़क प्रकाश केबलों और विभिन्न सामग्रियों के दफन तारों के कम प्रतिरोध, शॉर्ट सर्किट, ओपन सर्किट और डिस्कनेक्शन दोषों का परीक्षण करता है,क्रॉस सेक्शन और मीडिया, साथ ही उच्च प्रतिरोध लीक और फ्लैशओवर उच्च प्रतिरोध दोष।
Q3: XHGG502A किस परीक्षण पद्धति का समर्थन करता है?
यह कम वोल्टेज पल्स विधि, उच्च वोल्टेज फ्लैशओवर विधि और कई पल्स विधि (8 बार) को पल्स युग्मक के साथ समर्थन करता है, सभी यात्रा तरंग सिद्धांत पर आधारित हैं,स्वतः परीक्षण सीमा सेटिंग के साथ, स्वचालित तरंगरूप विश्लेषण और प्रत्यक्ष दूरी प्रदर्शन।
Q4: XHGG502A के मुख्य तकनीकी विनिर्देश क्या हैं?
इसमें 1MHz~400MHz नमूनाकरण आवृत्ति, 300V±15% कम वोल्टेज पल्स आयाम, ≥120km रेंज रेंज, 0.07m न्यूनतम रिज़ॉल्यूशन, ≤10m परीक्षण अंधा क्षेत्र, ≤±(0.5%×L+1m की माप त्रुटि) की विशेषता है।1-इंच पूर्ण रंगीन टीएफटी टच स्क्रीन, और DC 35kV प्रतिरोध वोल्टेज के साथ एक पल्स युग्मक।
Q5: यह किस मानक का अनुपालन करता है और डिलीवरी में क्या शामिल है?
उपकरण सेट DL / T 849.1 और JJF1042 की मानक आवश्यकताओं को पूरा करता है। वितरण में केबल दोष परीक्षक मेजबान, पल्स कपलर, पावर कॉर्ड, एकल Q लाइन, डबल Q लाइन, नमूना बॉक्स शामिल हैं,पारदर्शी ग्राउंडिंग तार, युग्मक उच्च वोल्टेज लाइनों ए और बी, और यूएसबी संचार केबल। उपकरण जीवन भर रखरखाव और तकनीकी सेवाओं के साथ एक साल की वारंटी द्वारा कवर किया जाता है।
