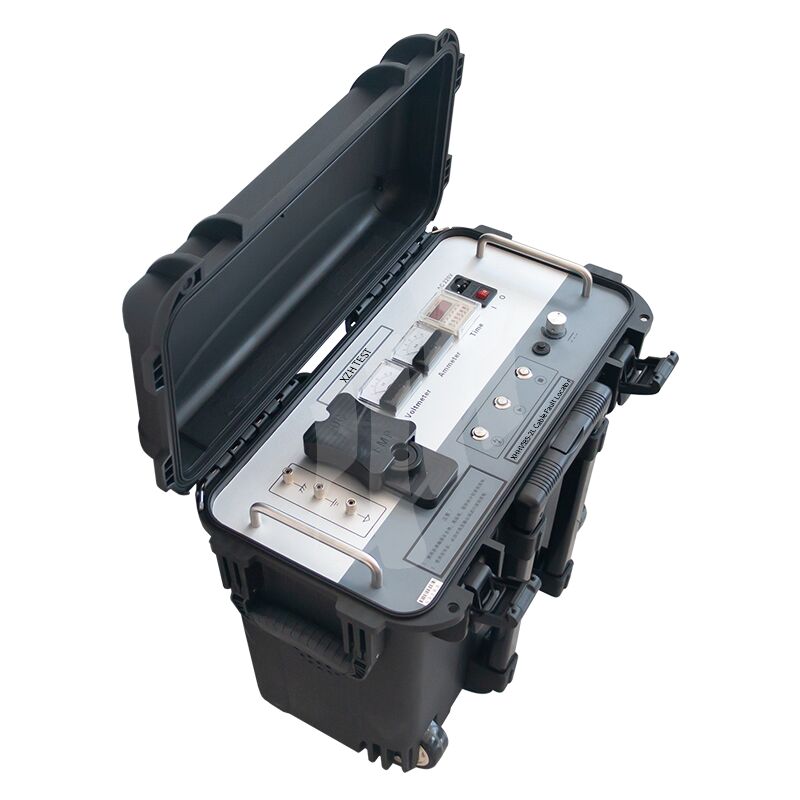

XHHV535-2L 35kv DC इम्पल्स 1000j सर्ज जनरेटर भूमिगत केबल फॉल्ट लोकेशन के लिए
यह XHHV535-2L उच्च वोल्टेज सर्ज जनरेटर DC उच्च वोल्टेज स्रोत, ऊर्जा भंडारण संधारित्र, डिस्चार्ज बॉल डिवाइस, स्वचालित डिस्चार्ज डिवाइस और एक कार्ट-प्रकार का उच्च-अंत प्रयोगात्मक उपकरण एकीकृत करता है।
उपकरण पारंपरिक प्रयोगात्मक उपकरणों की सुविधा, पोर्टेबिलिटी, सुरक्षा और विश्वसनीयता की समस्याओं को पूरी तरह से हल करता है। उच्च वोल्टेज पल्स जनरेटर उच्च-सटीक, उच्च-स्थिरता वाले विशेष उच्च-वोल्टेज इलेक्ट्रॉनिक घटकों और उच्च-आवृत्ति उच्च-वोल्टेज तकनीक का उपयोग करता है, जिससे पूरी मशीन संरचना में सरल हो जाती है।
ट्रांसफॉर्मर और ऑपरेटिंग बॉक्स का उपयोग करके DC उच्च वोल्टेज उत्पन्न करने की लोगों की मूल आदत को बनाए रखने के लिए, यह पल्स जनरेटर एक मानवीकृत डिज़ाइन ऑपरेशन मोड को अपनाता है और एक माइक्रो-विश्वसनीय सर्किट डिज़ाइन को एकीकृत करता है। यह सुरक्षित, विश्वसनीय और सहज है। वास्तव में प्रभाव से क्षतिग्रस्त न होने का प्रभाव प्राप्त करें, और इसमें स्वचालित टाइमिंग प्रभाव, मैनुअल प्रभाव और दबाव प्रतिरोध के कार्य भी हैं। यह वर्तमान में चीन में सबसे उपयोगकर्ता के अनुकूल कार्ट-प्रकार का DC प्रभाव उच्च-वोल्टेज उपकरण है।
★ ओवर-करंट, ओवर-वोल्टेज, ओवर-हीट स्वचालित सुरक्षा फ़ंक्शन के साथ;
★ DC विदस्टैंड वोल्टेज, इम्पैक्ट डिस्चार्ज फ़ंक्शन के साथ;
★ समान और नियंत्रणीय उच्च-वोल्टेज पल्स आउटपुट;
★ सुपर शॉर्ट-सर्किट सुरक्षा फ़ंक्शन, जो उच्च-वोल्टेज आउटपुट को सीधे जमीन पर शॉर्ट-सर्किट कर सकता है;
★ इसमें करंट और वोल्टेज के लिए दोहरी 1.5-स्तरीय पॉइंटर मीटर डिस्प्ले है, जो सहज और स्पष्ट है, और प्रभाव डिस्चार्ज प्रक्रिया एक नज़र में स्पष्ट है;
★ उच्च-वोल्टेज साइड वोल्टेज माप, वास्तविक समय और सटीक;
★ शून्य स्टार्ट सुरक्षा के साथ, और पोटेंशियोमीटर शून्य आउटपुट फ़ंक्शन, सुरक्षित और विश्वसनीय;
★ अद्वितीय उच्च-वोल्टेज माप डिज़ाइन, बंद स्थिति में, वोल्टमीटर संधारित्र वोल्टेज को वास्तविक समय में इंगित कर सकता है;
★ डिस्चार्ज समय को एक उपयुक्त अंतराल के भीतर मनमाने ढंग से सेट किया जा सकता है;
★ आपातकालीन स्टॉप फ़ंक्शन के साथ, आपातकाल की स्थिति में, उच्च वोल्टेज आउटपुट को तत्काल काट दें।
| XHHV535-2L |
DC विदस्टैंड वोल्टेज टेस्ट फ़ंक्शन के साथ पोर्टेबल 35kV उच्च वोल्टेज सर्ज जनरेटर |
| प्रभाव उच्च वोल्टेज: |
0~32kV समायोज्य |
| उच्च वोल्टेज आंशिक दबाव |
वोल्टेज सटीकता 2.5 |
| अंतर्निहित संधारित्र |
2μF |
| डिस्चार्ज पावर |
0-1024J |
| आउटपुट वोल्टेज ध्रुवता |
नकारात्मक ध्रुवता |
| प्रभाव शक्ति |
400W |
| ओवरकरंट सुरक्षा |
8mA (3 सेकंड से अधिक) |
| कार्य शक्ति |
AC 220V ± 10%, 50Hz ± 2Hz(60Hz) |
| आउटपुट वोल्टेज ध्रुवता |
नकारात्मक ध्रुवता |
| ओवर तापमान सुरक्षा |
65ºC |
| वज़न |
<30kg |
| परिवेश तापमान |
-20~+50ºC |
| वॉल्यूम |
540L×300W×450H mm |
पैनल फ़ंक्शन विवरण
1. सुरक्षा ग्राउंड: उपकरण के खोल को जमीन से विश्वसनीय रूप से जोड़ा जाना चाहिए ताकि उपकरण के खोल को विद्युतीकृत होने या लोगों को झटका लगने से रोका जा सके।
2. उच्च-वोल्टेज ग्राउंड: उच्च-वोल्टेज टेल के रूप में भी जाना जाता है, इसे उच्च-वोल्टेज रिसाव और डिस्चार्ज को रोकने के लिए विश्वसनीय रूप से ग्राउंड किया जाना चाहिए। खराब संपर्क से वोल्टेज बढ़ाने में विफलता, उपकरण के आंतरिक घटकों को उच्च-वोल्टेज ब्रेकडाउन क्षति, और उपकरण के आंतरिक रिसाव या डिस्चार्ज के कारण सुरक्षा दुर्घटनाएं हो सकती हैं।
3. नमूना स्थान: पल्स ऊर्जा भंडारण संधारित्र का नकारात्मक टर्मिनल एक उच्च वोल्टेज है और इसे विश्वसनीय रूप से ग्राउंड किया जाना चाहिए। इसका उपयोग तब नमूनाकरण के लिए किया जाता है जब केबल फॉल्ट परीक्षक की उच्च-वोल्टेज फ्लैशओवर स्थिति में तरंग रूप का नमूना लिया जाता है। (उच्च-वोल्टेज फ्लैशओवर के बिना नमूनाकरण के लिए अभी भी विश्वसनीय ग्राउंडिंग की आवश्यकता होती है)।
4. डिस्चार्ज बटन: बॉल गैप के साथ संपर्क बनाने और मैन्युअल रूप से डिस्चार्ज करने के लिए इस बटन को दबाएं। (प्रत्येक कुंजी प्रेस की अवधि 1s से अधिक नहीं हो सकती)।
5.उच्च-वोल्टेज स्टार्ट बटन: जब स्टार्ट बटन की लाइट चालू होती है, तो इसका मतलब है कि वोल्टेज आउटपुट शून्य स्थिति में है। जब लाइट चालू होती है, तो स्टार्ट बटन मान्य होता है। यदि पावर स्विच चालू करने के बाद स्टार्ट बटन की लाइट चालू नहीं होती है, तो वोल्टेज समायोजन नॉब को वामावर्त घुमाएँ जब तक कि लाइट चालू न हो जाए। जब स्टार्ट बटन लाइट चालू हो, तो डिवाइस शुरू करने और उच्च वोल्टेज आउटपुट उत्पन्न करने के लिए इस बटन को दबाएं।
6. उच्च-वोल्टेज स्टॉप बटन: जब परीक्षण पूरा हो जाता है या असामान्यता होती है, तो उच्च-वोल्टेज आउटपुट को काटने के लिए इस बटन को दबाएं, उच्च-वोल्टेज लाइट बंद हो जाती है, और आंतरिक डिस्चार्ज बॉल काम करना बंद कर देती है। जब स्टॉप बटन चालू होता है, तो इसका मतलब है कि उच्च वोल्टेज आउटपुट है, और जब यह बंद होता है, तो इसका मतलब है कि कोई उच्च वोल्टेज आउटपुट नहीं है।
7. ओवर-करंट सुरक्षा स्विच: इस बटन को दबाएं, ओवर-करंट सुरक्षा चालू हो जाती है, और यह बटन पॉप अप हो जाता है, और ओवर-करंट सुरक्षा संचालित होती है। केवल जब इस बटन को दबाया जाता है, तो उच्च वोल्टेज आउटपुट होता है। ओवरकरंट सुरक्षा सक्रिय होने के बाद, इसे डिस्चार्ज करने के लिए बंद कर दिया जाना चाहिए।
8. वोल्टेज समायोजन: डिवाइस चालू करने के बाद, आपको पहले नॉब को नीचे की ओर वामावर्त घुमाना होगा, स्टार्ट बटन दबाएं और फिर आउटपुट उच्च वोल्टेज को छोटे से बड़े तक बढ़ाने के लिए दक्षिणावर्त समायोजित करें, और आउटपुट उच्च वोल्टेज को बड़े से छोटे तक कम करने के लिए वामावर्त समायोजित करें।
9. पावर स्विच: "गियर 1" AC 220V पावर सप्लाई स्विच चालू करता है, और "गियर 0" सिस्टम पावर बंद करता है।
10. फ्यूज सॉकेट: जहां AC 220V पावर सप्लाई सिस्टम का फ्यूज स्थापित है।
11. पावर सॉकेट: उपकरण कार्य शक्ति आपूर्ति, AC 220V कनेक्शन पोर्ट।
12. समय सेटिंग: डिस्चार्ज समय अंतराल सेट करें।
13. एमीटर: कम वोल्टेज साइड पर करंट का संकेत।
14. वोल्टमीटर: उच्च वोल्टेज आउटपुट वोल्टेज kV मीटर का संकेत।
15. उच्च-वोल्टेज आउटपुट (EMP): प्रभाव डिस्चार्ज करते समय, उच्च-वोल्टेज आउटपुट लाइन कनेक्ट करें।
16. उच्च वोल्टेज आउटपुट (DC): DC विदस्टैंड वोल्टेज होने पर, उच्च वोल्टेज आउटपुट लाइन कनेक्ट करें।पैकिंग सूचीअनुप्रयोग-भूमिगत केबल फॉल्ट लोकेशन, केबल विदस्टैंड वोल्टेज टेस्ट
