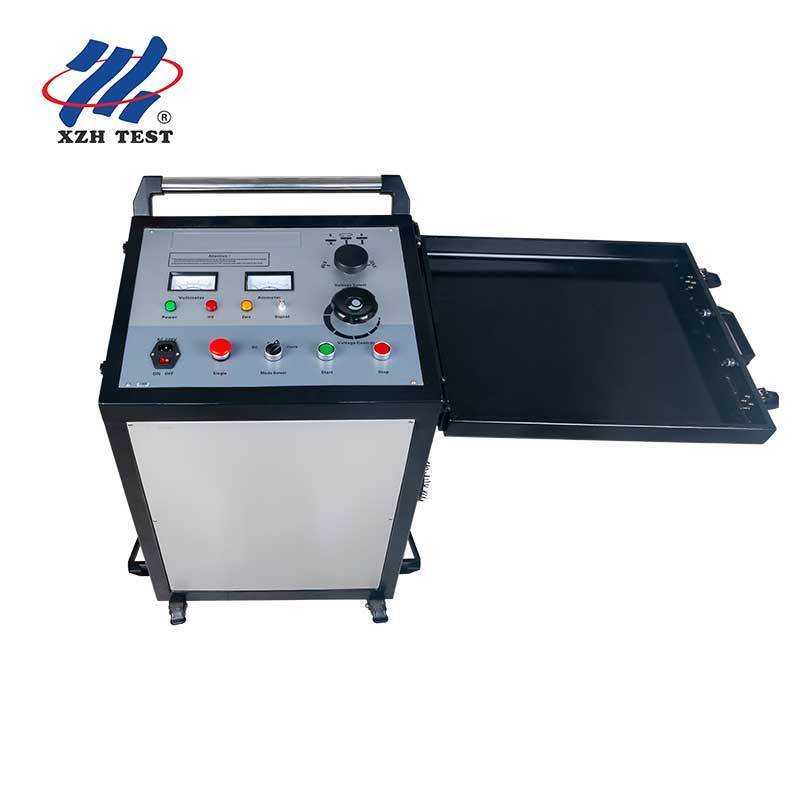

अनुकूलन योग्य शील्ड एचवी केबल थम्पर XHHV535-4TS तीन वोल्टेज रेंज 8 16 32kV दोष पता लगाने के लिए ठेकेदारों के लिए

अनुकूलन योग्य शील्ड एचवी केबल थम्पर XHHV535-4TS तीन वोल्टेज रेंज 8 16 32kV दोष पता लगाने के लिए ठेकेदारों के लिए

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	CE, ISO
मॉडल संख्या:	एक्सएचएचवी535-4टीएस

विस्तृत जानकारी

उत्पत्ति के प्लेस:

ब्रांड नाम:

XZH TEST

प्रमाणन:

CE, ISO

मॉडल संख्या:

एक्सएचएचवी535-4टीएस

विनिर्देश:

710x525x880मिमी

ट्रेडमार्क:

XZH परीक्षण

आपूर्ति की क्षमता:

2000 पीसी/वर्ष

बिक्री के बाद सेवा:

आश्वासन पत्रक

गारंटी:

1 वर्ष

प्रमुखता देना:

High Light

प्रमुखता देना:

उच्च वोल्टेज केबल थम्पर

अनुकूलन योग्य तीन वोल्टेज सर्ज जनरेटर

2048J केबल दोष लोकेटर

Trading Information

न्यूनतम आदेश मात्रा:

1 इकाई

मूल्य:

बातचीत योग्य

पैकेजिंग विवरण:

लकड़ी का मामला

प्रसव के समय:

5 से 8 दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000pcs/वर्ष

उत्पाद का वर्णन

अनुकूलन योग्य शील्ड हाई वोल्टेज केबल थम्पर ¥ XHHV535-4TS मॉडल: XHHV535-4TS

के लिए डिज़ाइन किया गयाःकेबल दोष पता लगाने वाले ठेकेदार, उपयोगिता रखरखाव विभाग, OEM/ODM उपकरण वितरक

मूल मूल्य:पूरी तरह से अनुकूलन योग्य तीन चुनिंदा वोल्टेज रेंज के साथ कवर केबल थम्पर 2048 जूल की वृद्धि ऊर्जा प्रदान करता है। एकीकृत डीसी बिजली स्रोत, ऊर्जा भंडारण संधारित्र,और एक एकल ट्रॉली-माउंटेड इकाई में डिस्चार्ज गोलाकार आपके वोल्टेज से मेल करने के लिए विन्यस्त, संधारित्र, और ब्रांडिंग विनिर्देशों.

किसको XHHV535-4TS की ज़रूरत है

XHHV535-4TS उन संगठनों के लिए बनाया गया है जिन्हें अपने केबल दोष पता लगाने के उपकरण में लचीलापन की आवश्यकता होती है।क्या आप अपने सेवा क्षेत्र में विभिन्न वोल्टेज वर्गों का प्रबंधन करने वाले ठेकेदार हैं, एक यूटिलिटी जो अपने बेड़े को कस्टम-कॉन्फिगर किए गए सर्ज जनरेटर के साथ मानकीकृत करती है, या एक वितरक जो आपके बाजार के लिए OEM-ब्रांडेड उपकरण की तलाश करता है।

1मल्टी-क्लास दोष ठेकेदारएक एकल चयनकर्ता स्विच से उपलब्ध तीन वोल्टेज स्तर 8kV, 16kV, 32kV। उपकरण परिवर्तन के बिना वितरण, औद्योगिक और उप-प्रसारण केबल दोष स्थान के बीच स्विच करें।

2उपयोगिता बेड़े के प्रबंधकअपने नेटवर्क के विशिष्ट वोल्टेज वर्गों से मेल खाने के लिए वोल्टेज रेंज और कैपेसिटर मूल्यों को अनुकूलित करें। आपके पूरे सेवा बेड़े में एक मानकीकृत उपकरण।

3OEM/ODM वितरकपूर्ण अनुकूलन उपलब्ध है ब्रांडिंग, वोल्टेज कॉन्फ़िगरेशन, पैकेजिंग। बिना आर एंड डी निवेश के अपने ब्रांड केबल थम्पर को अपने क्षेत्रीय बाजार में वितरित करें।

4औद्योगिक एचवी रखरखाव दल6.6kV मोटर फीडर्स से लेकर 33kV इनकम सर्किट तक एक स्कैल्डेड थम्पर आपके प्लांट के केबल इंफ्रास्ट्रक्चर की पूरी वोल्टेज रेंज को कवर करता है।

ढाला हुआ डिजाइन ️ मांग वाले औद्योगिक वातावरण के लिए निर्मित

XHHV535-4TS में एक पूरी तरह से आश्रित उच्च वोल्टेज डिब्बे की सुविधा है जो एक बंद धातु आवास के भीतर डीसी पावर स्रोत, ऊर्जा भंडारण संधारित्र और डिस्चार्ज गोला विधानसभा को अलग करता है।यह डिजाइन क्षेत्र और औद्योगिक संचालन के लिए तीन महत्वपूर्ण उद्देश्यों की सेवा करता है:

ऑपरेटर सुरक्षाःआश्रित आवरण ऑपरेशन के दौरान ऊर्जायुक्त घटकों के साथ आकस्मिक संपर्क को रोकता है।सभी उच्च वोल्टेज मार्गों को ग्राउंड धातु बाधाओं के भीतर रखा गया है ️ उच्च वोल्टेज परीक्षण उपकरण के लिए IEC 61010-1 सुरक्षा आवश्यकताओं से अधिक
विद्युत चुम्बकीय संगतता:आश्रित निर्माण ओवरज डिस्चार्ज घटनाओं के दौरान विकिरित ईएमआई को कम करता है, संवेदनशील सह-स्थित उपकरणों जैसे टीडीआर केबल परीक्षक, ध्वनिक-चुंबकीय पिनपॉइंटर,विद्युत चुम्बकीय हस्तक्षेप से संचार उपकरण
पर्यावरणीय लचीलापन:संलग्न डिजाइन परिवहन और साइट पर तैनाती के दौरान धूल, नमी और यांत्रिक प्रभाव से आंतरिक घटकों की रक्षा करता हैऔर बाहरी केबल वॉल्ट

तीन वोल्टेज रेंज आपके केबल नेटवर्क के अनुकूल प्रदर्शन

वोल्टेज रेंज	संधारित्र विन्यास	विशिष्ट अनुप्रयोग
0°8 केवी	64μF	एलवी/एमवी वितरण केबल (6kV~10kV), शहरी फीडर दोष, भवन सेवा प्रवेश द्वार
०१६ केवी	16μF	औद्योगिक संयंत्र फीडर (11kV~20kV), नवीकरणीय ऊर्जा कलेक्टर केबल, मध्यम दूरी के सर्किट
०३२ केवी	4μF	उप-प्रसारण केबल (33kV~35kV), लंबी दूरी के औद्योगिक इनकमिंग, पवन संयंत्रों के कलेक्टर

2048 जूल आपके निपटान में:32kV पर 4μF संधारित्र के साथ, the XHHV535-4TS delivers 2048J of surge energy — sufficient acoustic output for reliable pinpointing even on high-resistance faults and long cable runs where weaker surge generators fail to produce detectable discharge signatures.

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
चयन योग्य आउटपुट वोल्टेज	0 ¢ 8 kV / 0 ¢ 16 kV / 0 ¢ 32 kV (तीन श्रेणी)
आंतरिक संधारित्र बैंक	64μF/8kV · 16μF/16kV · 4μF/32kV (वोल्टेज रेंज के साथ स्वतः स्विच)
अधिकतम वृद्धि ऊर्जा	2048 J (32kV / 4μF पर)
सरज पावर रेटिंग	2 kVA
सर्ज टाइमिंग	ऑटो-सर्ज ~4 सेकंड अंतराल · मैनुअल डिस्चार्ज मोड उपलब्ध है
एचवी माप की सटीकता	1.5 ग्रेड वोल्टेज डिवाइडर, रीयल टाइम केवी और एमए डिस्प्ले
डिस्चार्ज मोड	स्वचालित समयबद्ध डिस्चार्ज + मैनुअल बटन-दबाव डिस्चार्ज
सुरक्षा प्रणाली	शून्य-स्थिति प्रारंभ इंटरलॉक, पोटेंशियोमीटर शून्य पर लौटता है, स्टॉप पर ऑटो कैपेसिटर डिस्चार्ज, ओवरकरंट/ओवरवोल्टेज सुरक्षा
अतिरिक्त कार्य	डीसी प्रतिरोध वोल्टेज परीक्षण, टीडीआर दोष पूर्व-स्थान के लिए एकीकृत तरंग-रूप नमूनाकरण मॉड्यूल
आयाम	534L * 444W * 805H मिमी (ट्रॉली-माउंटेड)
वजन	120 किलोग्राम (इंटीग्रेटेड रोलर्स और ट्रांसपोर्ट हैंडल के साथ ट्रॉली)
विद्युत आपूर्ति	AC 220V ±10%, 50Hz ±2Hz
ऑपरेटिंग तापमान	-20°C से +50°C
ब्रांड / उत्पत्ति	एक्सजेडएच टेस्ट/चीन
प्रमाणन	सीई, आईएसओ

अनुकूलन क्षमताएं ️ आपका ब्रांड, आपके विनिर्देश

XHHV535-4TS को एक अनुकूलन योग्य मंच के रूप में इंजीनियर किया गया है। XZH TEST निम्नलिखित विन्यास के साथ OEM और ODM आदेशों का समर्थन करता हैः

अनुकूलन क्षेत्र	उपलब्ध विकल्प
वोल्टेज रेंज	डिफ़ॉल्ट 8/16/32kV को आपके क्षेत्रीय केबल वोल्टेज मानकों से मेल खाने के लिए फिर से कॉन्फ़िगर किया जा सकता है (जैसे, 6/12/24kV, 10/20/35kV)
संधारित्र के मान	विशिष्ट उछाल ऊर्जा लक्ष्यों के लिए कस्टम क्षमता-वोल्टेज मिलान
ब्रांडिंग	कस्टम फ्रंट पैनल लोगो, उपकरण लेबलिंग, ग्राहक आवश्यकताओं के अनुसार मॉडल अंकन
पैकेजिंग	कस्टम-ब्रांडेड लकड़ी के डिब्बे, बहुभाषी उपयोगकर्ता पुस्तिका, लोगो मुद्रित सामान के मामले
सहायक उपकरण	कस्टम केबल लंबाई, कनेक्टर प्रकार, डिस्चार्ज रॉड कॉन्फ़िगरेशन
रंग	डिफ़ॉल्ट ब्लैक ️ कस्टम आरएएल-मैच किए गए संलग्नक रंग मात्रा के आदेशों के लिए उपलब्ध हैं

OEM या अनुकूलित विन्यास में रुचि रखते हैं? एक अनुकूलित बोली के लिए अपने विनिर्देशों के साथ हमारी बिक्री टीम से संपर्क करें।

एकीकृत प्रणाली वास्तुकला

मॉड्यूलर सर्ज जनरेटर सेटअप के विपरीत जो अलग सीसी आपूर्ति, कंडेन्सर बैंक, और साइट पर उच्च वोल्टेज केबलों द्वारा परस्पर जुड़े डिस्चार्ज गोलाकार मॉड्यूल की आवश्यकता होती है,XHHV535-4TS सभी तीनों उपप्रणालियों को एक आश्रित आवरण में एकीकृत करता है:

डीसी उच्च वोल्टेज बिजली स्रोतःअंतर्निहित रेक्टिफायर और स्टेप-अप ट्रांसफार्मर, प्रत्येक वोल्टेज रेंज के भीतर निरंतर समायोज्य डीसी आउटपुट प्रदान करता है
ऊर्जा भंडारण संधारित्र बैंक:तीन आंतरिक कंडेन्सर (4/16/64μF) स्वचालित रूप से वोल्टेज रेंज स्विच द्वारा चयनित
डिस्चार्ज स्फीयर असेंबलीःनियंत्रण योग्य, दोहराए जाने योग्य बढ़त विशेषताओं के लिए आश्रित कक्ष के भीतर समायोजित अंतराल के साथ सटीक मशीनीकृत वोल्फ्रेम-मिश्र धातु डिस्चार्ज गोले

कैसे XHHV535-4TS आपके दोष स्थान कार्यप्रवाह में एकीकृत करता है

टीडीआर के साथ पूर्व-स्थानःदोष दूरी का अनुमान लगाने के लिए एक टीडीआर केबल दोष लोकेटर (जैसे एक्सजेडएच टेस्ट 502 श्रृंखला) का उपयोग करें। 4 टीएस का आंतरिक तरंगरूप नमूनाकरण मॉड्यूल टीडीआर अधिग्रहण के लिए एक साफ ट्रिगर संकेत प्रदान करता है
वोल्टेज रेंज चुनें:केबल के रेटिंग वोल्टेज के आधार पर 8kV, 16kV, या 32kV चुनें
शून्य-जाँच और प्रारंभःसत्यापित करें शून्य स्थिति संकेतक जलाया जाता है, प्रारंभ दबाएं, तो वांछित वृद्धि स्तर के लिए वोल्टेज में वृद्धि
ध्वनिक-चुंबकीय पद्धति से प्वाइंटः4TS ~4 सेकंड के अंतराल पर नियंत्रित 2048J सर्ज डिस्चार्ज प्रदान करता है।एक ध्वनिक-चुंबकीय पिनपॉइंटर (जैसे XZH परीक्षण XHDD503) का उपयोग अनुमानित दोष स्थान पर डिस्चार्ज ध्वनि और विद्युत चुम्बकीय संकेतों को पकड़ने के लिए
मार्क और उत्खननःएक बार दोष बिंदु ध्वनिक रूप से पुष्टि की है, सतह चिह्नित, 4TS de-ऊर्जा और लक्षित खुदाई के साथ आगे बढ़ें

सुरक्षा सावधानियां

केवल योग्य उच्च वोल्टेज तकनीशियनों इस उपकरण का संचालन कर सकते हैं 32kV घातक वोल्टेज स्तर है
प्रारंभ दबाए जाने से पहले शून्य-स्थिति संकेतक की पुष्टि करें (पीला)
कभी भी वोल्टेज रेंज चयनकर्ता को तब नहीं बदलें जब एचवी आउटपुट सक्रिय हो ️ स्विच करने से पहले एनर्जी बंद करें, डिस्चार्ज करें और शून्य की जांच करें
वोल्टमीटर शून्य पढ़ता है और स्वतः निर्वहन परीक्षण क्षेत्र के करीब या आउटपुट केबलों को डिस्कनेक्ट करने से पहले पूरा हो गया है सत्यापित करें
हमेशा उपकरण जमीन टर्मिनल स्टेशन पृथ्वी ग्रिड से कनेक्ट करने से पहले शक्ति
आपातकालीन स्टॉप बटन तुरंत दबाएं यदि असामान्य मीटर रीडिंग, ध्वनि या गंध देखी जाती है

एक्सजेडएच परीक्षण के बारे मेंःएक्सजेडएच टेस्ट पेशेवर केबल दोष स्थान और उच्च वोल्टेज परीक्षण उपकरण डिजाइन और निर्माण करता है। सभी उत्पादों को सीई और आईएसओ प्रमाणन के साथ आईईसी 61010-1 सुरक्षा मानकों के अनुसार बनाया गया है।आजीवन तकनीकी सहायता के साथ 1 वर्ष की वारंटीवॉल्यूम मूल्य निर्धारण, OEM अनुकूलन, साइट पर प्रदर्शन और तकनीकी परामर्श के लिए हमसे संपर्क करें।
