पोर्टेबल हाई वोल्टेज सर्ज जनरेटर 0-32kV 2048J 35kV केबल दोष का पता लगाने डीसी परीक्षण का सामना XHHV535-4Z

XHHV535-4Z पोर्टेबल हाई वोल्टेज सर्ज जनरेटर

अनुपालन और प्रमाणन

XHHV535-4Z उच्च वोल्टेज वृद्धि जनरेटर पूरी तरह से अनुपालन में डिजाइन और निर्मित हैDL/T846-2016(उच्च वोल्टेज परीक्षण उपकरण के लिए सामान्य तकनीकी शर्तें) औरDL/T474-2017(फील्ड इन्सुलेशन परीक्षणों के कार्यान्वयन के लिए दिशानिर्देश) CE और ISO मानकों के अनुसार प्रमाणित, यह उपकरण औद्योगिक पावर केबल परीक्षण अनुप्रयोगों की कठोर आवश्यकताओं को पूरा करता है।

आवेदन का दायरा

आवेग डिस्चार्ज परीक्षण और सीसी नामित बिजली केबलों पर वोल्टेज परीक्षण का सामना करने के लिए बनाया गया35kV और उससे कम, XHHV535-4Z एक एकल पोर्टेबल इकाई में एक डीसी उच्च वोल्टेज स्रोत, ऊर्जा भंडारण संधारित्र और डिस्चार्ज बॉल गैप को एकीकृत करता है।यह एकीकरण पारंपरिक परीक्षण विन्यासों को अलग परीक्षण ट्रांसफार्मर की आवश्यकता को बदल देता है, नियंत्रण बक्से, और पल्स ऊर्जा भंडारण कैपेसिटर, साइट पर उपकरण के पदचिह्न और स्थापना जटिलता को काफी कम करते हैं।

मुख्य लाभ

• कक्षा 1.5 माप की सटीकता:दोहरी पॉइंटर डिस्प्ले (वर्तमान और वोल्टेज) के साथ उच्च वोल्टेज साइड वोल्टेज मीटरिंग DC प्रतिरोध और आवेग डिस्चार्ज दोनों कार्यों के दौरान वास्तविक समय, उच्च-सटीक रीडिंग प्रदान करता है।
• 2048J अधिकतम डिस्चार्ज ऊर्जाः4μF अंतर्निहित संधारित्र 32kV पर 2048J तक निरंतर आवेग ऊर्जा प्रदान करता है, उच्च प्रतिरोध केबल दोषों के विश्वसनीय टूटने को सुनिश्चित करता है।
• दो-मोड ऑपरेशनःकेबल इन्सुलेशन मूल्यांकन के लिए डीसी प्रतिरोध वोल्टेज परीक्षण और गलती पूर्व-स्थान के लिए आवेग डिस्चार्ज मोड का समर्थन करता है और एक ही उपकरण में दो आवश्यक कार्यों का पता लगाता है।
• अल्ट्रा-लाइटवेट पोर्टेबल डिजाइनः≤ 35 किलोग्राम के साथ 430*345*550 मिमी के कॉम्पैक्ट आयामों के साथ, XHHV535-4Z अपने वर्ग में सबसे हल्का पोर्टेबल डीसी आवेग उच्च वोल्टेज उपकरण है,एकल ऑपरेटर परिवहन और त्वरित क्षेत्र में तैनाती को सक्षम करना.
• शून्य-स्टार्ट सुरक्षा इंटरलॉकःउच्च वोल्टेज प्रारंभ करने से पहले वोल्टेज समायोजन शून्य पर लौटना चाहिए, जिससे स्टार्टअप पर आकस्मिक उच्च वोल्टेज आउटपुट का जोखिम समाप्त हो जाता है।
• व्यापक सुरक्षा सुइट:एकीकृत अतिप्रवाह सुरक्षा (12A सीमा, कम वोल्टेज पक्ष में > 8 सेकंड की देरी), अतितापमान सुरक्षा (65°C), और अतिभोल्टेज सुरक्षा प्रतिकूल क्षेत्र स्थितियों में सुरक्षित संचालन सुनिश्चित करती है।
• शॉर्ट सर्किट प्रतिरोधी:यह सामान्य रूप से काम करने के लिए डिज़ाइन किया गया है, यहां तक कि जब उच्च वोल्टेज आउटपुट को जमीन पर शॉर्ट-सर्किट किया जाता है, जो फील्ड परीक्षण के दौरान मजबूत गलती सहनशीलता प्रदान करता है।
• मैनुअल डिस्चार्ज क्षमताःसमर्पित डिस्चार्ज बटन परीक्षण के बाद अवशिष्ट संधारित्र ऊर्जा के नियंत्रित अपव्यय की अनुमति देता है, वास्तविक समय वोल्टमीटर संधारित्र वोल्टेज के संकेत के साथ।

तकनीकी विनिर्देश

कार्य मोड

डीसी प्रतिरोध वोल्टेज मोडःकेबल इन्सुलेशन के लिए विनियमित 0-32kV डीसी वोल्टेज लागू करता है। वोल्टेज समायोजन घुंडी वास्तविक समय वोल्टमीटर और एम्पमीटर संकेत के साथ चिकनी रैंपिंग प्रदान करती है।मध्यम वोल्टेज बिजली केबलों पर नियमित इन्सुलेशन मूल्यांकन और कमीशन परीक्षण के लिए उपयुक्त.

आवेग निर्वहन मोडःकेबल दोष पूर्व-स्थान के लिए आवधिक उच्च-ऊर्जा आवेग उत्पन्न करता है और जब एक टीडीआर केबल दोष लोकेटर और ध्वनिक-चुंबकीय पिनपॉइंटर के साथ संयोजन में उपयोग किया जाता है।निर्वहन अंतराल सामने पैनल समय रिले के माध्यम से समायोज्य है, विभिन्न केबल लंबाई और दोष विशेषताओं के लिए अनुकूलन की अनुमति देता है।

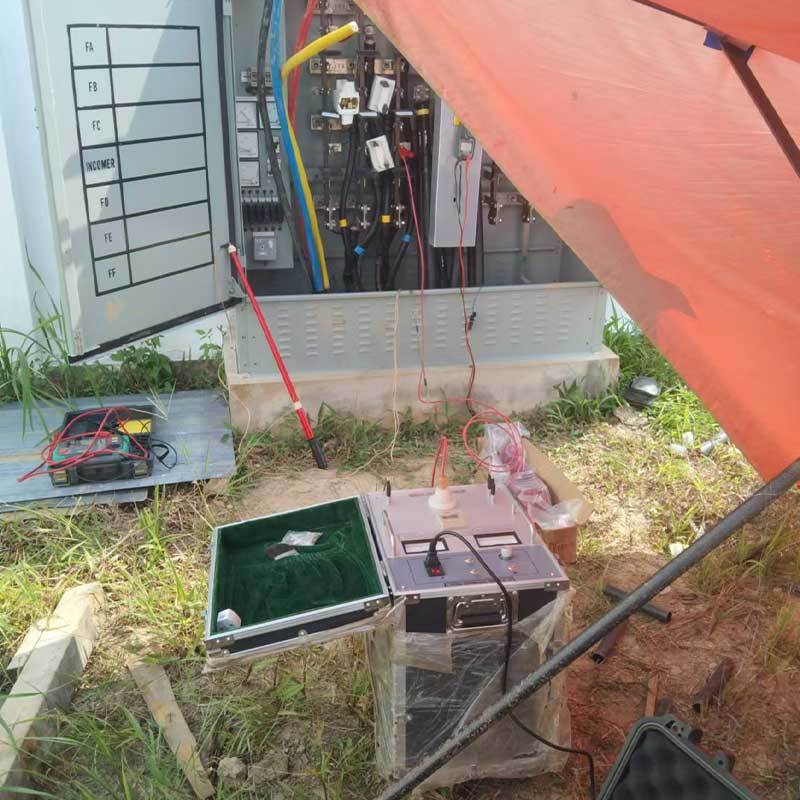

विशिष्ट प्रणाली विन्यास

सुरक्षा और विश्वसनीयता

सभी उच्च वोल्टेज टर्मिनलों में समर्पित ग्राउंडिंग पॉइंट शामिल होते हैं। शून्य-स्टार्ट इंटरलॉक के लिए उच्च वोल्टेज आउटपुट शुरू करने से पहले वोल्टेज समायोजन बटन को शून्य पर वापस करने की आवश्यकता होती है.स्टॉप बटन स्वचालित आंतरिक संधारित्र डिस्चार्ज के साथ तत्काल उच्च वोल्टेज कट ऑफ प्रदान करता है। एक समर्पित मैनुअल डिस्चार्ज बटन नियंत्रित अवशिष्ट ऊर्जा अपव्यय को सक्षम करता है,वास्तविक समय वोल्टमीटर निगरानी के साथ कैपेसिटर वोल्टेज भर में डिस्चार्ज प्रक्रिया.

तकनीकी परामर्श, उत्पाद विनिर्देश, या एक वाणिज्यिक बोली के लिए, कृपया हमारी इंजीनियरिंग टीम से संपर्क करें।
