केबल पहचानकर्ता सक्रिय और निष्क्रिय केबलों की पहचान

यह केबल पहचानकर्ता उच्च वोल्टेज केबल निर्माण, स्थापना और रखरखाव कर्मियों द्वारा तत्काल आवश्यक कई केबलों की साइट पर पहचान पर आधारित है,विदेशी उन्नत प्रौद्योगिकी का जिक्रविद्युत चुम्बकीय क्षेत्र के सिद्धांत के मार्गदर्शन में आधुनिक इलेक्ट्रॉनिक प्रौद्योगिकी और उपकरण प्रौद्योगिकी का उपयोग करके विकसित किया गया है।
बिजली केबल बिछाने, माइग्रेशन, रखरखाव, समस्या निवारण जैसे क्षेत्र संचालन में अक्सर एक बहुत ही कठिन प्रश्न सामने आता हैः हम किस केबल की तलाश कर रहे हैं?विशेष रूप से एक ही विनिर्देश के साथ कई केबल चैनलों मेंइस उपकरण से आप इस समस्या को जल्दी और सटीक तरीके से हल कर सकते हैं।


 कार्य सिद्धांत
गैर-चार्ज केबल का पता लगानाःट्रांसमीटर मुख्य रूप से एक विशेष पल्स सिग्नल उत्पन्न करता है, जो कनेक्शन लाइन के माध्यम से पहचाने जाने के लिए केबल में जोड़ा जाता है। विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार,प्रेषित संकेत के कानून के अनुरूप एक प्रेरण संकेत केबल के साथ उत्पन्न किया जाना चाहिएयह परीक्षण स्थल में प्रयोग किया जाता है। उच्च संवेदनशीलता प्राप्त करने वाले क्लैंप प्लस हैंडहेल्ड रिसीवर साइट पर सभी केबलों का पता लगाता है,और जिस केबल में सिग्नल जोड़ा जाता है, उसे हैंडहेल्ड रिसीवर मीटर (यानी, अनचाहे केबल की पहचान की जानी है) ।लाइव केबल का पता लगानाःट्रांसमीटर मुख्य रूप से एक विशेष पल्स सिग्नल उत्पन्न करता है, जिसे एक विशेष ट्रांसमिटर क्लैंप के माध्यम से पहचानने के लिए लाइव केबल के एक बिंदु में जोड़ा जाता है।विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार, केबल के साथ प्रसारित संकेत के नियम के अनुरूप एक प्रेरण संकेत उत्पन्न किया जाना चाहिए।परीक्षण के दौरान साइट पर सभी केबलों का पता लगाने के लिए अत्यधिक संवेदनशील रिसीविंग टंग्स और एक हैंडहेल्ड रिसीवर का उपयोग करें, और आप हाथ में लिए जाने वाले रिसीवर के निर्देशों के अनुसार अतिरिक्त सिग्नल के साथ केबल (यानी, पहचान करने के लिए लाइव केबल) को सटीक रूप से पता लगा सकते हैं।
 विशेषताएं
पहचान सटीक है।
बड़ी पहचान मुखौटे विभिन्न प्रकार के केबलों के लिए उपयुक्त हैं।
संचालित करने के लिए बहुत आसान है।
निर्देश स्पष्ट और सहज हैं।
मुख्य और सहायक भाग पोर्टेबल और सुंदर हैं।
रिसीवर की रिसीविंग सिग्नल ताकत समायोज्य है।
जीवित और मृत दोनों केबलों का परीक्षण किया जा सकता है।
छोटा और पोर्टेबल, हल्का वजन।

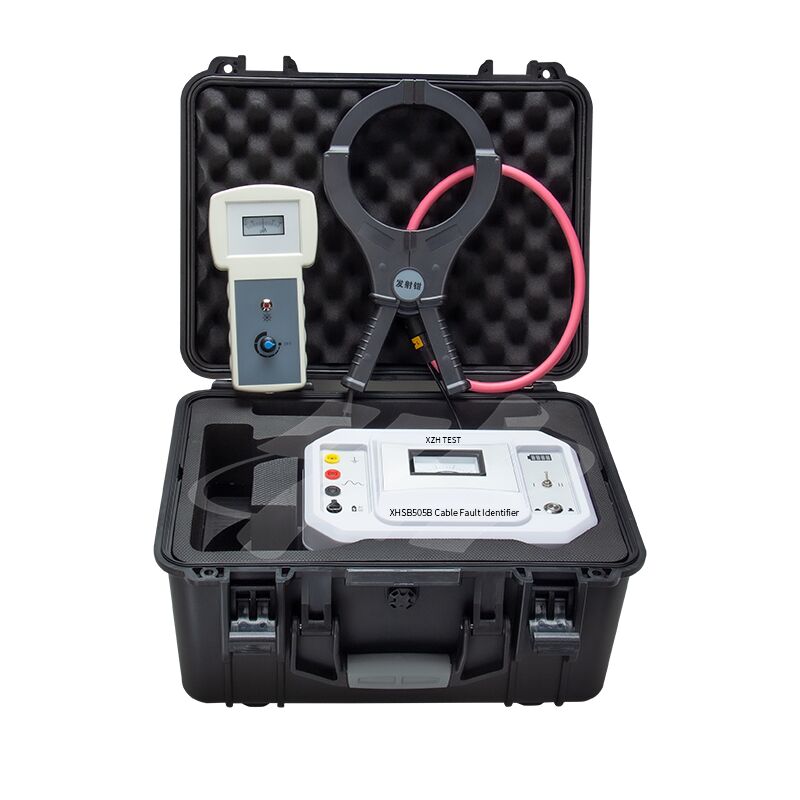

 इस उपकरण में एक ट्रांसमीटर, एक ट्रांसमिटर क्लैंप, एक रिसीवर क्लैंप, एक हैंडहेल्ड रिसीवर आदि होते हैं।
ट्रांसमीटर पैनलः




1ग्राउंडिंग पोल:उपकरण सुरक्षा ग्राउंडिंग टर्मिनल;

2आउटपुट पॉजिटिव पोल:ट्रांसमीटर आउटपुट सकारात्मक, लाल आउटपुट लाइन कनेक्ट;

3आउटपुट नकारात्मक ध्रुव:ट्रांसमीटर आउटपुट नकारात्मक, काले आउटपुट लाइन कनेक्ट;

4चार्जिंगःDC12V चार्जिंग पोर्ट, चार्जिंग शुरू करने के लिए 12V चार्जर को कनेक्ट करें;

5पावर स्विचःकार्य शक्ति को चालू/बंद करें;

6गियर स्विच:"I" गैर-संचालित केबल की पहचान के लिए; "II" संचालित केबल की पहचान के लिए;

7शक्ति संकेतक:वास्तविक समय में बैटरी की शक्ति का संकेत जब अंतर्निहित बैटरी काम कर रही हो;

8एम्पमीटर:आउटपुट करंट का क्षणिक औसत मान प्रदर्शित करता है।

1. हाथ में लिए जाने वाले रिसीवर में एक समायोजन बटन होता है जो प्राप्त सिग्नल की ताकत को समायोजित कर सकता है (घड़ी के संकेत के विपरीत घूर्णनः प्राप्त सिग्नल की ताकत बढ़ जाती है; घडी के संकेत के विपरीत घूर्णनःप्राप्त संकेत की ताकत कम हो जाती है; और इसमें स्विच फंक्शन है) ।

2हैंडहेल्ड रिसीवर के निचले भाग में एक बीएनसी इंटरफेस है, जो उपयोग के समय सिग्नल प्राप्त करने के लिए रिसीवर क्लैंप से जुड़ा होता है।

तकनीकी मापदंड


पहचान के लिए निर्देशबिना चार्जकेबल - प्रत्यक्ष कनेक्शन विधि


1केबल के दोनों छोरों पर कवच को जमीन से डिस्कनेक्ट करें,ट्रांसमीटर के आउटपुट तार के लाल क्लिप को परीक्षण किए जाने वाले केबल के कोर तार पर क्लैंप करें (अच्छा चरण या उच्च अछूता चरण), और परीक्षण के लिए केबल के कोर तार पर ट्रांसमीटर के आउटपुट तार के काले क्लिप को क्लैंप करें।केबल का संबंधित कोर तार दूर के छोर पर जमीन बिंदु या जमीन खंभे से जुड़ा हुआ है, जैसा कि ऊपर चित्र में दिखाया गया है।

2. ट्रांसमीटर के मुख्य शरीर के पावर स्विच चालू करें, गियर स्विच की "I" स्थिति का चयन करें, पावर स्विच प्रकाश तीन बार चमकता है,और एम्पमीटर का सूचक भी एक ही आवृत्ति पर तीन बार स्विंग करता है, और पल्स सिग्नल बारी-बारी से आवर्त रूप से आउटपुट किया जाता है।

3रिसीवर को रिसीवर क्लैंप से कनेक्ट करें और रिसीवर क्लैंप को परीक्षण केबल पर क्लैंप किया जाता है।

4ध्यान दें कि प्राप्त करने वाले क्लैंप के तीर की दिशा वर्तमान प्रवाह की दिशा (सकारात्मक दिशा) है, अन्यथा घड़ी के हाथ की स्विंग बिल्कुल विपरीत है।

5. रिसीवर समायोजन बटन घुमाओ घड़ी की दिशा में, और जब आप एक "बीप" सुनते हैं, रिसीवर स्विच चालू करें. फिर एक उपयुक्त स्थिति के लिए रिसीवर के प्राप्त सिग्नल की ताकत समायोजित करें.इस समय, सिग्नल जोड़ने वाले केबल पर केवल सिग्नल प्राप्त किया जा सकता है, और सिग्नल स्विंग आवृत्ति ट्रांसमीटर आवृत्ति के अनुरूप है, और एक "डी-डी-डी" ध्वनि जारी की जाती है।

लाइव केबल पहचान निर्देश - युग्मन विधि


युग्मन विधि के नोट्सः
1. परीक्षण के तहत केबल पर कोई ऑपरेशन करने की आवश्यकता नहीं है, बस परीक्षण के लिए केबल पर लॉन्च क्लैंप को क्लैंप करें।

2केबल शीट के दोनों छोरों को अच्छी तरह से ग्राउंड किया जाना चाहिए, अन्यथा ग्राउंडिंग प्रतिरोध की वृद्धि के साथ युग्मन धारा कम हो जाएगी।

3यदि दोनों छोरों पर घूंघट को जमीन नहीं दी गई है या घूंघट का मध्य भाग डिस्कनेक्ट हो गया है, तो युग्मन विधि का प्रयोग नहीं किया जा सकता है।

4. जब लांचिंग टेंजर केबल में डाले जाते हैं, तो टेंजर पर तीर की दिशा केबल के अंत की ओर इशारा करती है।

5प्राप्त करने वाले क्लैंप और प्रेषक क्लैंप को यथासंभव 2 मीटर की दूरी पर रखें।

विधि:
1) ट्रांसमीटर के आउटपुट अंत को लॉन्च क्लैंप से कनेक्ट करें, और लॉन्च क्लैंप को पहचानने के लिए लाइव केबल की उचित स्थिति में क्लैंप करें, जैसा कि ऊपर चित्र में दिखाया गया है।

2) ट्रांसमीटर की मुख्य इकाई के पावर स्विच को चालू करें और "II" स्थिति स्विच का चयन करें। पावर स्विच प्रकाश तीन बार चमकता है,और एम्पमीटर का सूचक भी एक ही आवृत्ति पर तीन बार स्विंग करता है, और पल्स सिग्नल बारी-बारी से आवर्त रूप से आउटपुट किया जाता है।

3) रिसीवर को रिसीवर क्लैंप से कनेक्ट करें, और रिसीवर क्लैंप को परीक्षण केबल पर क्लैंप किया जाता है।

ध्यान दें कि प्राप्त करने वाले क्लैंप के तीर की दिशा वर्तमान प्रवाह की दिशा (सकारात्मक दिशा) है, अन्यथा घड़ी के हाथ विपरीत दिशा में स्विंग करेंगे।

5) रिसीवर समायोजन बटन को घड़ी की दिशा में घुमाएं, और जब आप एक "बीप" सुनते हैं, तो रिसीवर स्विच चालू करें। फिर रिसीवर के रिसीविंग सिग्नल की ताकत को उपयुक्त स्थिति में समायोजित करें।इस समय, सिग्नल जोड़ने वाले केबल पर केवल सिग्नल प्राप्त किया जा सकता है, और सिग्नल स्विंग आवृत्ति ट्रांसमीटर की आउटपुट स्विचिंग आवृत्ति के अनुरूप है,और "दी-दी-दी" की आवाज़ सुनाई देगी.
