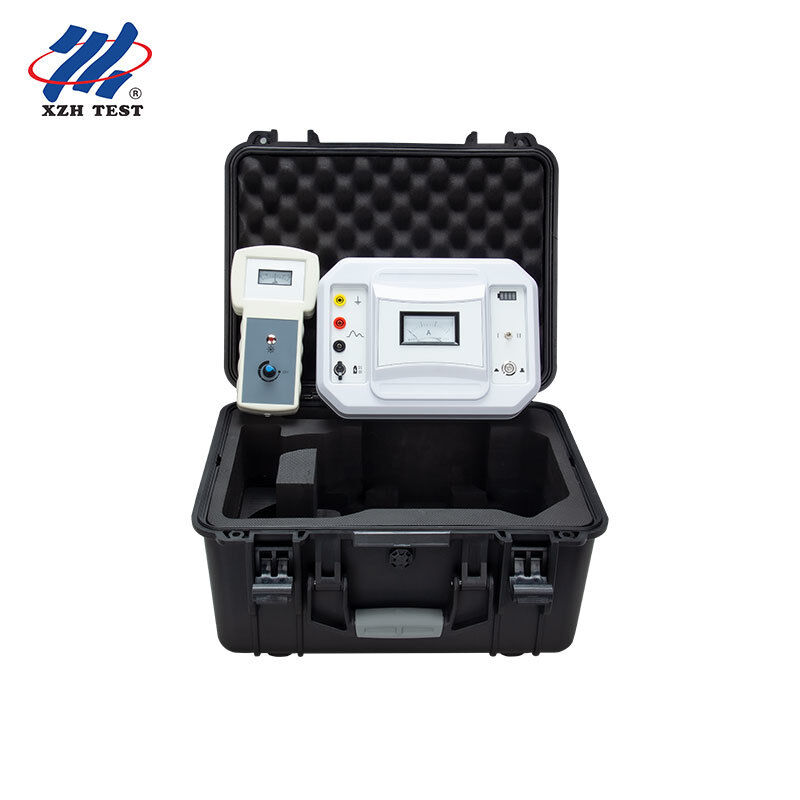

केबल पहचानकर्ता फील्ड निर्माण और रखरखाव के लिए डुअल-मोड लाइव और डी-एनर्जाइज्ड केबल पहचान | XHSB505B

XHSB505B केबल पहचानकर्ताबिजली केबल संचालन में सबसे लगातार चुनौतियों में से एक को हल करने के लिए विकसित एक पेशेवर फील्ड उपकरण है: हम कौन सी केबल ढूंढ रहे हैं?दर्जनों समान विनिर्देशों वाली केबल वाली केबल ट्रेंच में, निर्माण और रखरखाव दल सही केबल की पहचान करने में महत्वपूर्ण कठिनाई का सामना करते हैं। XHSB505B उन्नत पल्स सिग्नल तकनीक और उच्च-संवेदनशीलता विद्युत चुम्बकीय पहचान का उपयोग करके तेजी से, सटीक केबल पहचान के साथ इस अनिश्चितता को समाप्त करता है।विद्युत चुम्बकीय क्षेत्र सिद्धांत के मार्गदर्शन में विकसित और आधुनिक इलेक्ट्रॉनिक और टूलिंग प्रौद्योगिकियों का उपयोग करते हुए, XHSB505B उच्च-वोल्टेज केबल निर्माण, स्थापना, रखरखाव, प्रवासन और समस्या निवारण टीमों के लिए व्यावहारिक समाधान है। यह एक ही पोर्टेबल डिवाइस में लाइव (कपलिंग विधि) और डी-एनर्जाइज्ड (प्रत्यक्ष कनेक्शन विधि) दोनों केबल पहचान का अनूठा समर्थन करता है।

🔍 XHSB505B को क्या अलग बनाता है:

1. स्पष्ट पॉइंटर स्विंग दिशा संकेत के साथ सटीक और विश्वसनीय पहचान
2. बड़ा 125 मिमी क्लैंप जबड़ा विभिन्न प्रकार के केबल व्यास को समायोजित करता है
3. 15A उच्च-वर्तमान पल्स सिग्नल केबल शील्डिंग के माध्यम से भी विश्वसनीय पहचान सुनिश्चित करता है
4. अत्यधिक सरल संचालन सहज नियंत्रण के साथ फील्ड वातावरण के लिए उपयुक्त
5. परिवर्तनीय स्थितियों में इष्टतम संवेदनशीलता के लिए समायोज्य रिसीवर सिग्नल शक्ति
6. आसान परिवहन के लिए हल्के निर्माण के साथ कॉम्पैक्ट, पोर्टेबल डिजाइन
7. सुविधाजनक डीसी चार्जिंग पोर्ट के साथ अंतर्निहित 12VDC लिथियम बैटरी
8. कार्य सिद्धांत

ट्रांसमीटर एक विशेष पल्स सिग्नल उत्पन्न करता है जिसे प्रत्यक्ष कनेक्शन के माध्यम से लक्षित केबल पर लागू किया जाता है। विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार, प्रेषित सिग्नल पैटर्न के अनुरूप एक प्रेरण संकेत पूरे केबल के साथ उत्पन्न होता है। उच्च-संवेदनशीलता प्राप्त करने वाले क्लैंप और हैंडहेल्ड रिसीवर का उपयोग करके, ऑपरेटर साइट पर सभी केबल को स्कैन करते हैं और रिसीवर मीटर संकेत और श्रव्य "बीप" सिग्नल का निरीक्षण करके सिग्नल-वाहक केबल की सटीक पहचान करते हैं — पहचाने जाने वाले डी-एनर्जाइज्ड केबल को इंगित करते हुए।लाइव केबल डिटेक्शन (कपलिंग विधि):

ट्रांसमीटर एक विशेष पल्स सिग्नल उत्पन्न करता है जिसे एक समर्पित ट्रांसमिटिंग क्लैंप के माध्यम से लाइव लक्षित केबल पर लागू किया जाता है — कोई प्रत्यक्ष विद्युत कनेक्शन आवश्यक नहीं है। प्रेरण संकेत केबल के साथ फैलता है, और प्राप्त करने वाला क्लैंप इसे साइट पर सभी केबल के बीच पता लगाता है। रिसीवर इंगित करता है कि कौन सी केबल लगातार पॉइंटर स्विंग आवृत्ति और श्रव्य दालों के माध्यम से सिग्नल ले जाती है, जिससे सेवा को बाधित किए बिना लाइव केबल की सुरक्षित पहचान सक्षम होती है।संचालन निर्देश

1. ट्रांसमीटर पावर स्विच चालू करें, गियर "I" का चयन करें। पावर इंडिकेटर तीन बार चमकता है और एमीटर पॉइंटर तीन बार समान आवृत्ति पर झूलता है, फिर पल्स सिग्नल आउटपुट को चक्रित करता है।
2. रिसीवर को प्राप्त करने वाले क्लैंप से कनेक्ट करें, और परीक्षण की जाने वाली केबल पर क्लैंप करें।
3. सुनिश्चित करें कि प्राप्त करने वाले क्लैंप का तीर वर्तमान प्रवाह की दिशा में इंगित करता है।
4. सुनने के लिए "बीप" तक रिसीवर नॉब को दक्षिणावर्त घुमाएं, फिर सिग्नल शक्ति समायोजित करें। केवल सिग्नल-वाहक केबल ट्रांसमीटर से मेल खाने वाली लगातार पॉइंटर स्विंग आवृत्ति, श्रव्य "बीप-बीप-बीप" दालों के साथ दिखाएगा।
5. लाइव केबल पहचान — कपलिंग विधि

1. ट्रांसमीटर चालू करें, गियर "II" का चयन करें। पावर इंडिकेटर तीन बार चमकता है और एमीटर पॉइंटर समान आवृत्ति पर झूलता है, पल्स सिग्नल को चक्रित करता है।
2. रिसीवर को प्राप्त करने वाले क्लैंप से कनेक्ट करें, और परीक्षण की जाने वाली केबल पर क्लैंप करें।
3. सुनिश्चित करें कि प्राप्त करने वाले क्लैंप का तीर वर्तमान प्रवाह की दिशा में इंगित करता है।
4. सुनने के लिए "बीप" तक रिसीवर नॉब को दक्षिणावर्त घुमाएं। सिग्नल शक्ति समायोजित करें — केवल सिग्नल-वाहक केबल लगातार आवृत्ति स्विंग और श्रव्य "बीप-बीप-बीप" दालों को दिखाता है।
5. पैकिंग सूची
