| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE ISO |
| Model Number: | XHHD523L |
के लिए डिज़ाइन किया गयाःट्रांसमिशन एसेट मैनेजर, ईपीसी कमीशनिंग ठेकेदार, एचवी केबल सिस्टम इंजीनियर, क्रॉस-बॉन्डिंग लिंक बॉक्स विशेषज्ञ
मूल मूल्य:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
110kV और उससे अधिक के एकल-कोर उच्च वोल्टेज केबलों पर, धातु की आवरण एक इलेक्ट्रोस्टैटिक ढाल और एक दोष वर्तमान वापसी पथ दोनों के रूप में कार्य करती है।इन आवरणों को केबल मार्ग के साथ नियमित अंतराल पर लिंक बॉक्स के माध्यम से क्रॉस-बॉन्ड व्यवस्थाओं में कॉन्फ़िगर किया जाता है, आमतौर पर एक पूर्ण ट्रांसपोज़िशन चक्र के लिए हर 500-1000 मीटर मेंप्रत्येक लिंक बॉक्स तीन-चरण के घेरों को एक विशिष्ट घूर्णन पैटर्न में जोड़ता है, जिसमें अस्थायी ओवरवोल्टेज घटनाओं के दौरान घेरों के इन्सुलेशन की सुरक्षा के लिए सर्ज वोल्टेज लिमिटर (एसवीएल) स्थापित होते हैं।
यह क्रॉस-इंटरकनेक्शन सिस्टम एक अनूठी परीक्षण चुनौती पेश करता हैः शीट अंत से अंत तक एक एकल निरंतर कंडक्टर नहीं है,लेकिन एक खंडित नेटवर्क छिपे हुए लिंक बक्से के माध्यम से आपस में जुड़े. इस नेटवर्क में कहीं भी एक घूंघट दोष ️ चाहे केबल बाहरी जैकेट पर, एक लिंक बॉक्स के अंदर,या एक एसवीएल के माध्यम से एक भ्रामक परीक्षण परिणाम जब केवल केबल समाप्तियों से मापा जा सकता हैएक्सएचएचडी523एल इस समस्या का समाधान करता है, जो कि एक गुच्छा दोष की पहचान करने के लिए सीसी प्रतिरोध क्षमता प्रदान करता है,और क्रॉस-बॉन्ड नेटवर्क में खराबी का ठिकाना ठीक से खोजने के लिए चरण वोल्टेज पोजिशनिंग क्षमता.
| उपयोगकर्ता प्रोफ़ाइल | एक महत्वपूर्ण जरूरत का समाधान |
|---|---|
| ट्रांसमिशन परिसंपत्ति प्रबंधक | कई सबस्टेशनों में 110kV-500kV केबल सर्किट के पोर्टफोलियो का प्रबंधन करना। The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| ईपीसी कमीशन करने वाले ठेकेदार | GB50150-2006 के अनुसार नव स्थापित केबल प्रणालियों का हस्तांतरण परीक्षण। The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| क्रॉस-बॉन्डिंग सिस्टम इंजीनियर्स | प्रयोग में केबल सर्किट पर लिंक बॉक्स और SVL अखंडता का निदान। विशिष्ट शीट खंडों पर परीक्षण संकेतों का इंजेक्शन और प्रतिक्रिया को मापने,XHHD523L एक वास्तविक बाहरी जैकेट दोष और एक बिगड़ा हुआ SVL या पानी में प्रवेश लिंक बॉक्स के बीच अंतर करने में मदद करता है ¢ बहुत अलग मरम्मत रणनीतियों के साथ दो समस्याएं. |
| नवीकरणीय ऊर्जा ईपीसी दल | बड़े पैमाने पर सौर संयंत्रों और अपतटीय पवन केबल लैंडफॉल में 33kV-220kV के किलोमीटर के दफन कलेक्टर सर्किट शामिल हैं।केबल बिछाने या बैकफिलिंग के दौरान आने वाले गुच्छा दोषों को परियोजना हस्तांतरण की समय सीमा से पहले पाया और ठीक किया जाना चाहिएXHHD523L का एक-कुंजी मोड स्विच कमीशनिंग टीम को परीक्षण सेटअप को फिर से कॉन्फ़िगर किए बिना प्रतिरोध परीक्षण से दोष स्थान पर जाने की अनुमति देता है। |
| पैरामीटर | विनिर्देश |
|---|---|
| इनपुट पावर | AC 220V ±10%, 50Hz ±2Hz |
| आउटपुट वोल्टेज | 0-10 kV DC (वर्ग तरंग, निरंतर समायोज्य) |
| आउटपुट करंट | ०२०० एमए |
| उत्पादन क्षमता | 2 kVA |
| आवृत्ति सीमा | 0.2 हर्ट्ज ️ 5 हर्ट्ज (स्थानांतरण मोड में निरंतर समायोज्य) |
| लागू केबल | 10kV ₹500kV एकल कोर और तीन कोर के बिजली केबल |
| परीक्षण मोड | दोष का पता लगाना (चरण वोल्टेज) / सीसी प्रतिरोध ️ एलईडी संकेतक के साथ एक कुंजी स्विच (लाल = प्रतिरोध, हरा = पता लगाना) |
| अनुपालन मानक | GB50150-2006 (केबल बाहरी घोंसले के हस्तांतरण परीक्षण और निवारक परीक्षण), क्रॉस इंटरकनेक्शन सिस्टम परीक्षण की आवश्यकताएं |
| सुरक्षा सुरक्षा | शून्य-स्थिति प्रारंभ इंटरलॉक, स्टॉप पर ऑटो-डिचार्ज (एचवी स्वचालित रूप से शून्य पर गिर जाता है), ओवर-करंट/ओवर-वोल्टेज/ओवर-टेम्परेचर सुरक्षा, नीले एलईडी संकेतक के साथ ओवर-करंट सुरक्षा स्विच |
| प्रदर्शन | दोहरे एनालॉग मीटर (kV वोल्टमीटर + mA एम्पमीटर) ️ वास्तविक समय में, सभी प्रकाश स्थितियों में स्पष्ट रीडिंग |
| पैकेज आयाम | 64 * 42 * 70 सेमी |
| सकल वजन | 48 किलो |
| ब्रांड / उत्पत्ति | XZH TEST / सियान, शानक्सी, चीन |
| प्रमाणन | सीई, आईएसओ |
| रिसीवर नियंत्रण | कार्य |
|---|---|
| माइक्रो-एम्पियर मीटर | संकेत की परिमाण और ध्रुवीयता इंगित करता है ️ सुई के विचलन दिशा की पुष्टि करता है कि क्या ऑपरेटर चरण वोल्टेज सर्वेक्षण के दौरान गलती बिंदु के करीब है या पारित कर दिया है |
| संकेत इनपुट | या तो ए-फ्रेम सब-रैक (चरण वोल्टेज विधि) या रिसीवर क्लैंप (अवतरित सतहों के लिए प्रेरक संकेत ट्रैकिंग) से कनेक्शन स्वीकार करता है |
| शून्य समायोजन | कम संकेत वाले वातावरण जैसे गहरे में दफन केबल या उच्च प्रतिरोध मिट्टी की स्थिति में लगातार दोष का पता लगाने के लिए मोड I (वर्धित मोड) में संदर्भ आधार रेखा को कैलिब्रेट करता है |
| संवेदनशीलता समायोजन | इनपुट सिग्नल आयाम को नियंत्रित करता है गहरे में दफन केबलों के लिए वृद्धि, उथले प्रतिष्ठानों के लिए कमी या मीटर पठनीयता बनाए रखने के लिए मजबूत संकेत |
| मोड स्विच (I / 0 / II) | मोड I:कमजोर संकेतों के लिए प्रवर्धित मोड (ए-फ्रेम + क्लैंप समर्थित)मोड II:मजबूत संकेतों के लिए प्रत्यक्ष मोड (केवल ए-फ्रेम, आंतरिक एम्पलीफायर को बायपास करता है) ।0:पावर ऑफ स्थिति |
क्षेत्र लाभ ∙ कोई अंधा क्षेत्र नहीं:टीडीआर-आधारित केबल दोष लोकेटर के विपरीत, जिसमें परीक्षण टर्मिनल के पास माप मृत क्षेत्र होता है, एक्सएचएचडी523एल चरण वोल्टेज विधि में शून्य अंधा क्षेत्र होता है। It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

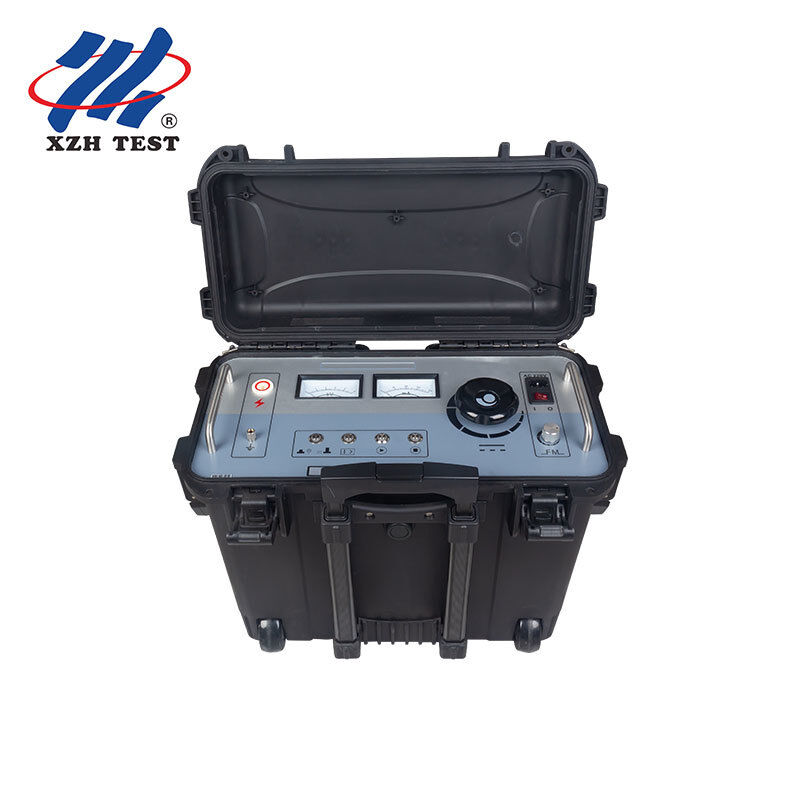

XHHD523L फ्रंट पैनल को बाएं से दाएं ऑपरेटिंग प्रवाह में रखा गया है, जो फील्ड तैनाती के दौरान ऑपरेटर की त्रुटि को कम करता हैः
एक ट्रांसमिशन एसेट मैनेजर के लिए जो 110kV-500kV केबल सर्किट के दसियों या सैकड़ों किलोमीटर के लिए जिम्मेदार है,घूंघट की स्थिति के आंकड़े केवल एक परीक्षण परिणाम नहीं हैं ️ यह भविष्य के रखरखाव व्यय के लिए प्रमुख संकेतक है. एक केबल के साथ एक समझौता किया शीट स्क्रीन संक्षारण के लिए एक उलटी गिनती पर है, संभव स्क्रीन टूटने, और अंततः मजबूर आउटेज. XHHD523L एक स्थिति आधारित रखरखाव रणनीति सक्षम बनाता हैः
