XHJB666 माइक्रो कंप्यूटर रिले सुरक्षा कैलिब्रेटर 6 चरण के साथ

XHJB666 माइक्रो कंप्यूटर रिले प्रोटेक्शन कैलिब्रेटर

यह एक नए प्रकार का लघु माइक्रो कंप्यूटर रिले प्रोटेक्शन परीक्षक है जो आधुनिक उन्नत माइक्रोइलेक्ट्रॉनिक तकनीक द्वारा पूरी तरह से महसूस किया गया है।

यह विभिन्न सामान्य रिले के सत्यापन, द्वितीयक सर्किट की जांच, ट्रांसफार्मर की विशेषताओं की जांच, सर्किट ब्रेकर ट्रिप तंत्र के क्रिया मूल्य को सत्यापित करने और सर्किट ब्रेकर के खुलने और बंद होने के समय को मापने का काम पूरा कर सकता है।

उच्च-प्रदर्शन वाले सिंगल-चिप माइक्रो कंप्यूटर के नियंत्रण में, रिले प्रोटेक्शन कैलिब्रेटर में उच्च परिशुद्धता, पूर्ण कार्य, स्थिर प्रदर्शन, सरल संचालन और लचीली गतिशीलता की विशेषताएं हैं।

मुख्य विशेषताएं

1. 6-फेज वोल्टेज 6-फेज करंट तक आउटपुट, जिसे पारंपरिक 4-फेज वोल्टेज 3-फेज करंट प्रकार, 6-फेज वोल्टेज प्रकार, 6-फेज करंट प्रकार और 12-फेज आउटपुट मोड को महसूस करने के लिए जोड़ा जा सकता है।

2. उच्च-प्रदर्शन एम्बेडेड औद्योगिक नियंत्रण कंप्यूटर और 8.4-इंच बड़ी स्क्रीन उच्च-रिज़ॉल्यूशन रंग TFT LCD

3. आउटपुट बेहतर प्रदर्शन के लिए स्विच-प्रकार के पावर एम्पलीफायर के बजाय एक उच्च-निष्ठा, उच्च-विश्वसनीयता मॉड्यूलर रैखिक पावर एम्पलीफायर का उपयोग करता है।

4. आउटपुट भाग को DSP द्वारा नियंत्रित किया जाता है, ऑपरेशन की गति तेज होती है, वास्तविक समय डिजिटल सिग्नल प्रोसेसिंग क्षमता मजबूत होती है, ट्रांसमिशन आवृत्ति बैंडविड्थ को नियंत्रित किया जाता है, और उच्च-रिज़ॉल्यूशन D/A रूपांतरण को नियंत्रित किया जाता है।

5. यह उच्च स्तर के स्वचालन के साथ विभिन्न प्रकार के बड़े पैमाने पर जटिल सत्यापन कार्य को पूरा कर सकता है। यह आसानी से विभिन्न सुरक्षा सेटिंग्स का परीक्षण और स्कैन कर सकता है, फॉल्ट प्लेबैक कर सकता है, परीक्षण डेटा को वास्तविक समय में संग्रहीत कर सकता है, वेक्टर ग्राफिक्स प्रदर्शित कर सकता है और ऑनलाइन रिपोर्ट प्रिंट कर सकता है।

6. इसमें ऑन-साइट निरीक्षण के लिए एक स्वतंत्र 110V और 220V समर्पित समायोज्य DC पावर आउटपुट है।

7. नई पीढ़ी का TP-60A परीक्षक 10-तरफा ओपनिंग और 8-तरफा ओपनिंग से लैस है जो आसान सेल्फ-इंजेक्शन टेस्ट के लिए है। इनपुट संपर्क एक खाली संपर्क है और 0~250V संभावित संपर्कों के साथ संगत है, जिसे बुद्धिमानी से और स्वचालित रूप से पहचाना जा सकता है।

8. विभिन्न स्वचालित परीक्षण सॉफ़्टवेयर मॉड्यूल और GPS सिंक्रोनस ट्रिगर परीक्षण (वैकल्पिक) प्रदान करें।

9. विभिन्न प्रकार के जटिल अंशांकन कार्यों को कर सकता है, और फॉल्ट प्लेबैक के लिए विभिन्न सुरक्षा सेटिंग्स का आसानी से परीक्षण और स्कैन कर सकता है। परीक्षण डेटा को वास्तविक समय में संग्रहीत कर सकता है, वेक्टर ग्राफिक्स प्रदर्शित कर सकता है, रिपोर्ट प्रिंट कर सकता है, आदि।

10. गर्मी अपव्यय संरचना का डिज़ाइन उचित है, हार्डवेयर सुरक्षा उपाय विश्वसनीय और परिपूर्ण हैं, और बिजली सॉफ्ट स्टार्ट फ़ंक्शन, फ़ॉल्ट का सॉफ़्टवेयर स्व-निदान और आउटपुट लैचिंग फ़ंक्शन प्रदान किए जाते हैं।

मुख्य विनिर्देश

AC करंट आउटपुट

1. प्रति फेज आउटपुट 6-फेज करंट आउटपुट (प्रभावी मान) 0 से 30A

2. आउटपुट सटीकता ≤0.5A ±2mA

3. >0.5A 0.2%

4. 3-फेज करंट आउटपुट होने पर प्रति फेज (प्रभावी मान) 0 से 60A

5. 6-फेज समानांतर करंट आउटपुट (RMS) 0～180A

6. लंबे समय तक फेज करंट की अनुमति (प्रभावी मान) 10A

7. फेज करंट अधिकतम आउटपुट पावर 400VA

8. 6-फेज समानांतर करंट के अधिकतम आउटपुट के लिए अनुमेय कार्य समय 10s

9. आवृत्ति रेंज (मूलभूत) 0～1000Hz

10. हार्मोनिक बार 1 से 20 बार

DC करंट आउटपुट

11. करंट आउटपुट 0～±10A / प्रति फेज, 0～20A / दो-फेज सुपरपोजिशन आउटपुट सटीकता 0.5

12. अधिकतम आउटपुट लोड वोल्टेज 20V

AC वोल्टेज आउटपुट

13. फेज वोल्टेज आउटपुट (RMS) 0~120V आउटपुट सटीकता 0.2 स्तर

14. लाइन वोल्टेज आउटपुट (RMS) 0~240V

15. फेज वोल्टेज / लाइन वोल्टेज आउटपुट वर्क 80VA / 100VA

16. आवृत्ति रेंज (मूलभूत) 0～1000Hz

17. हार्मोनिक संख्या 1 से 20 बार

DC वोल्टेज आउटपुट

18. फेज वोल्टेज आउटपुट आयाम 0～±160V आउटपुट सटीकता 0.5 स्तर

19. लाइन वोल्टेज आउटपुट आयाम 0 ~ 320V

20. फेज वोल्टेज / लाइन वोल्टेज आउटपुट पावर 70VA / 140VA

स्विच

21. 10-चैनल डिजिटल इनपुट

22. खाली संपर्क 1~20mA, 24V

23. संभावित संपर्क “0” से जुड़ा है: 0 से +6V; “1”: +11 V से +250 V

24. 8 जोड़े स्विचिंग आउटपुट DC: 220 V / 0.2 A; AC: 220 V / 0.5 A

समय माप सीमा

25. 0.1ms ~ 9999s, माप सटीकता <0.1mS

26. आयतन और वजन : 480×360×200mm³      19kg

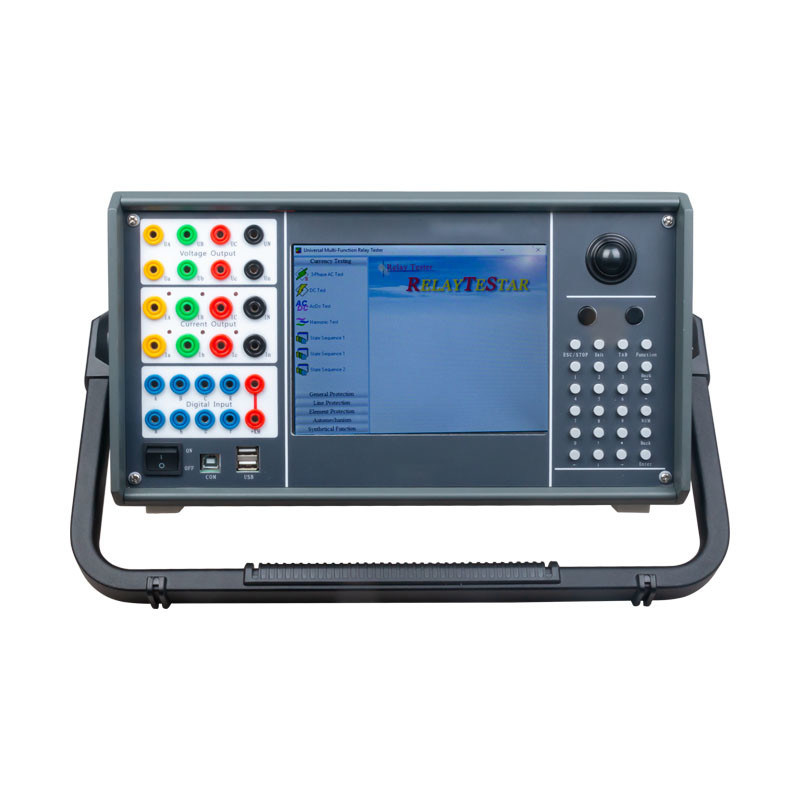

वास्तविक चित्र
