ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन के साथ उच्च परिशुद्धता केबल गलती पिनपॉइंटर XHDD503C

XHDD503C केबल दोष पिनपॉइंटर तेजी से,ध्वनिक-चुंबकीय समन्वयन विधि का उपयोग करके भूमिगत बिजली केबल के दोषों का उच्च सटीक स्थानजब उच्च वोल्टेज आवेग जनरेटर दोष बिंदु पर डिस्चार्ज होता है,उपकरण की जांच एक साथ ध्वनिक संकेत (मिट्टी के माध्यम से यात्रा कर रहा "पॉप" डिस्चार्ज) और विद्युत चुम्बकीय संकेत (लगभग तत्काल यात्रा) दोनों को कैप्चर करती हैइन दो संकेतों के बीच समय अंतर की गणना करके, XHDD503C ऑपरेटरों को 0.1 मीटर से बेहतर सटीकता के साथ सटीक दोष स्थान पर मार्गदर्शन करता है,केबल की खराबी का पता लगाने के लिए पारंपरिक रूप से आवश्यक अनुमान और वर्षों के अनुभव को समाप्त करना.

ध्वनिक-चुंबकीय तालमेल का सिद्धांत मूल रूप से सरल है, लेकिन उल्लेखनीय रूप से प्रभावी है। दोष बिंदु पर आवेग निर्वहन के क्षण में, दो संकेत पैदा होते हैंःएक ध्वनि तरंग जो आसपास की मिट्टी के माध्यम से धीरे-धीरे यात्रा करती है, और एक विद्युत चुम्बकीय धड़कन है कि केबल के साथ प्रकाश की गति के करीब फैलता है। जांच दोनों एक साथ पता लगाता है।क्योंकि विद्युत चुम्बकीय संकेत लगभग तुरंत पहुंचता है जबकि ध्वनि को यात्रा करने में मापने योग्य समय लगता है, 5 इंच के एलसीडी स्क्रीन पर मिलीसेकंड में प्रदर्शित उनके बीच का अंतर सीधे इंगित करता है कि आप गलती से कितनी दूर हैं।और दोष सीधे आपके नीचे है.

• 0.1 मीटर से बेहतर सटीकताःध्वनिक-चुंबकीय समय अंतर माप उप-दशमलव सटीकता के साथ दोषों को इंगित करता है। पथ पहचान सटीकता डीएल/टी 849.2-2019 उद्योग मानकों के अनुरूप 0.5 मीटर से बेहतर है।
• चार चयन योग्य फ़िल्टर मोडःसामान्य उपयोग के लिए ऑल-पास (100~1600 हर्ट्ज); नरम मिट्टी और रेत के लिए लो-पास (100~300 हर्ट्ज) जहां उच्च आवृत्तियां कमजोर होती हैं; हार्ड फुटपाथ की स्थितियों के लिए हाई-पास (160~1600 हर्ट्ज);संतुलित समझौता के रूप में बैंड-पास (200~600 हर्ट्ज). इष्टतम संकेत स्पष्टता के लिए फ़िल्टर को इलाके से मेल करें।
• IP65-रेटेड वाटरप्रूफ प्रोब:मल्टी-लेयर फिजिकल आइसोलेशन संवेदनशील ध्वनिक और चुंबकीय सेंसरों की रक्षा करता है। गीली खाई, बारिश और धूल भरे निर्माण स्थलों में विश्वसनीय रूप से काम करता है।
• बीएनआर डिजिटल शोर कम + मूटःपृष्ठभूमि शोर में कमी यातायात, हवा और मशीनरी से परिवेश के हस्तक्षेप को फ़िल्टर करता है।उपकरण तुरंत लंबे समय तक क्षेत्र सत्रों के दौरान सुनवाई की रक्षा के लिए मूक सक्रिय करता है.
• 500,000* सिग्नल प्रवर्धनः16-स्तरीय आउटपुट लाभ (0-112dB) गहरे या उच्च प्रतिबाधा दोषों से बेहद कमजोर डिस्चार्ज संकेतों को कैप्चर करता है जो पारंपरिक पिनपॉइंटर पूरी तरह से याद करते हैं।
• वास्तविक समय पथ मार्गदर्शनःस्क्रीन पर बाएं/दाएं संकेतक दिखाते हैं कि जांच केबल पथ के बाईं या दाईं ओर है या नहीं,ऑपरेटरों को बाहरी मानचित्रों या मार्करों का उल्लेख किए बिना अपने पैदल मार्ग को जल्दी से सही करने में सक्षम बनाना.
• सूर्य के प्रकाश से पढ़ने योग्य 5 इंच का टच एलसीडीः854*480 रिज़ॉल्यूशन के साथ 800nit चमक सीधे दोपहर के सूर्य के प्रकाश में स्पष्ट रूप से दिखाई देता है।
• पूरे दिन का कार्य:4*18650 लिथियम बैटरी द्वारा संचालित 8 घंटे से अधिक निरंतर उपयोग प्रदान करता है। समर्पित फास्ट चार्जर शिफ्ट के बीच डाउनटाइम को कम करता है।

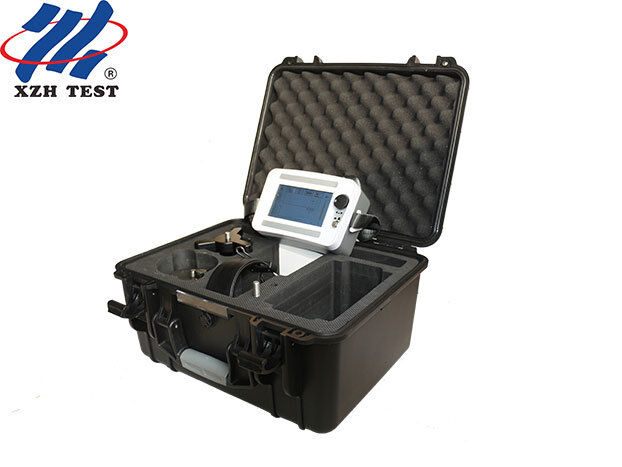

• पूर्ण फील्ड किट मानकःप्रत्येक XHDD503C में पिनपॉइंटर होस्ट, कनेक्टिंग रॉड और ट्राइपॉड बेस के साथ जांच असेंबली, 7-कोर सिग्नल केबल, शोर-रद्द करने वाली निगरानी हेडसेट, फास्ट चार्जर, बहुआयामी रिंच शामिल है,और झटके प्रतिरोधी ढोने का बैग.

चरण 1:दोष सीमा (± 50 मीटर) निर्धारित करने के लिए एक टीडीआर या पूर्व-स्थानक का प्रयोग करें।चरण 2:XHDD503C को उच्च वोल्टेज आवेग जनरेटर से कनेक्ट करें और 3 ¢ 5 सेकंड के डिस्चार्ज चक्र को सेट करें।चरण 3:कम थ्रेशोल्ड, उच्च लाभ और उच्च वॉल्यूम सेटिंग्स के साथ शुरू करें। केबल के ठीक ऊपर जमीन पर फ्लैट जांच रखें।चौथा कदम:केबल पथ के साथ चलें, समय अंतर पढ़ने की निगरानी करें, यह कम हो जाएगा जब आप गलती के करीब पहुंचेंगे, फिर इसे पारित करने के बाद बढ़ेगा।चरण 5:न्यूनतम समय अंतर बिंदु पर लौटें, ठीक स्थिति के लिए उच्च सीमा और कम लाभ पर स्विच करें। वह बिंदु जहां ध्वनि सबसे अधिक है और समय अंतर सबसे छोटा है, वह आपका दोष स्थान है।

उत्पाद की गुणवत्ता दोषों के खिलाफ 12 महीने की निःशुल्क वारंटी। आजीवन रखरखाव और तकनीकी सहायता। सीई और आईएसओ प्रमाणित। डीएल/टी 849.2-2019 और जीबी/टी 18268 के अनुरूप है।औद्योगिक क्षेत्र परीक्षण उपकरण के लिए मानक.
