कैंपस के भूमिगत केबल दोष स्थान XHDD-503 पिनपॉइंटर लिन्यू मिडिल स्कूल, चीन में

2026-07-13

परियोजना का अवलोकन

28 अगस्त, 2023 को, हमारी इंजीनियरिंग टीम को चीन के शानक्सी प्रांत के बाओजी में लिन्यू काउंटी मिडिल स्कूल भेजा गया था,शिक्षण भवन में पूर्ण विद्युत कटौती का कारण बनने वाले महत्वपूर्ण भूमिगत विद्युत केबल दोषों का निदान और पता लगाने के लिए.

ग्राहक पृष्ठभूमि

लिन्यू काउंटी मिडिल स्कूल एक सार्वजनिक शैक्षिक संस्थान है जिसमें परिसर भर में भूमिगत बिजली वितरण नेटवर्क है।YJV 4×75mm2, 380/440Vकम वोल्टेज के बिजली केबल की चौड़ाई300 मीटरट्रांसफार्मर वितरण कक्ष से लेकर शिक्षण भवन के वितरण बॉक्स तक, जो पूरे शिक्षण भवन के लिए प्राथमिक विद्युत आपूर्ति के रूप में कार्य करता था।

चुनौती

पैरामीटर	खोज
केबल का प्रकार	YJV 4×75mm2, 380/440V
कुल लंबाई	300 मीटर
चरण-से-चरण इन्सुलेशन	0Ω (शॉर्ट सर्किट)
चरण-भूमि इन्सुलेशन	0Ω (जमीनी दोष)
दोष प्रकार	ग्राउंड फेल के साथ चरण-से-चरण शॉर्ट सर्किट
केबल संयुक्त स्थान	270 मीटर का निशान (केबल कुएं)

स्कूल की आवश्यकताउसी दिन दोष का पता लगानाकक्षाओं में व्यवधान को कम से कम करने के लिए न्यूनतम खुदाई परिसर के मैदान की रक्षा के लिए महत्वपूर्ण थी, और अन्य दफन उपयोगिताओं की उपस्थिति ने सटीक, गैर-विनाशकारी दोष स्थान की मांग की।

हमारा समाधान और उपकरण

हमने XZH परीक्षण उपकरण का उपयोग करके एक पूर्ण चार-चरण दोष स्थान कार्यप्रवाह तैनात कियाः

चरण	उपकरण	मॉडल	कार्य
1. इन्सुलेशन परीक्षण	डिजिटल मेगोहॉममीटर	XHMR-5kV	500V रेंज ️ मापा गया चरण-से-चरण और चरण-से-पृथ्वी प्रतिरोध
2एचवी पल्स जनरेशन	एचवी पल्स जनरेटर	XHHV535-2L	फेल पॉइंट्स पर फ्लैशओवर बनाने के लिए 6 ¢ 7kV इम्पल्स वोल्टेज लागू किया गया
3. दोष पूर्व-स्थान	केबल दोष परीक्षक	XHGG-502	दूरी माप के लिए निम्न वोल्टेज पल्स और उच्च वोल्टेज पल्स तरंग रूप विश्लेषण
4. सटीक पोजिशनिंग	केबल दोष पिनपॉइंटर	XHDD-503 और XHDD-503D	<0.1m सटीक दोष स्थान के लिए ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि

कार्यान्वयन प्रक्रिया

इन्सुलेशन का आकलनः500V पर XHMR-5kV का उपयोग करते हुए, हमने पुष्टि की कि सभी तीन चरणों में 0Ω पृथक्करण था और चरणों के बीच, एक शॉर्ट सर्किट ग्राउंड दोष की पुष्टि की।
पथ सत्यापनःकेबल मार्ग को संकेतकों के खंभे से स्पष्ट रूप से चिह्नित किया गया था। 270 मीटर की दूरी पर केबल ज्वाइंट की पहचान की गई और नोट किया गया।
आकस्मिक पूर्व-स्थानःXHHV535-2L ने दोषपूर्ण केबल पर 6kV आवेग वोल्टेज लागू किया, नियंत्रित फ्लैशओवर डिस्चार्ज का निर्माण किया। XHGG-502 ने निम्न-वोल्टेज और उच्च-वोल्टेज दोनों पल्स तरंगों को कैप्चर किया,दो दोष दूरी दिखा रहा है:120 मीटरऔर170 मीटर.
सटीक पोजिशनिंग:अधिक स्पष्ट ध्वनिक डिस्चार्ज संकेतों के लिए वोल्टेज को 7kV तक बढ़ाया गया।XHDD-503 और XHDD-503Dध्वनिक-चुंबकीय सिंक्रनाइज़ेशन के साथ केबल गलती प्वाइंटर,हमारे इंजीनियरों ने विद्युत चुम्बकीय और ध्वनिक संकेतों के बीच न्यूनतम समय अंतर की पहचान करके दोनों दोष बिंदुओं को सटीक रूप से स्थानित कियादोनों स्थानों को खुदाई के लिए चिह्नित किया गया था।

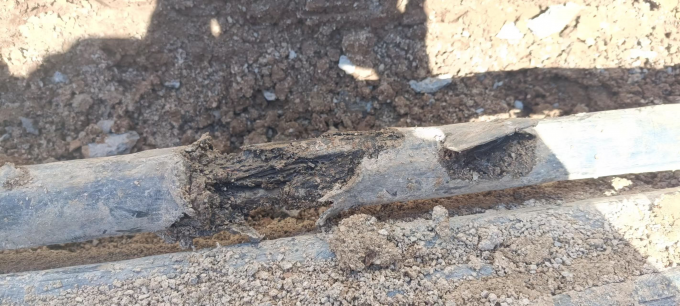

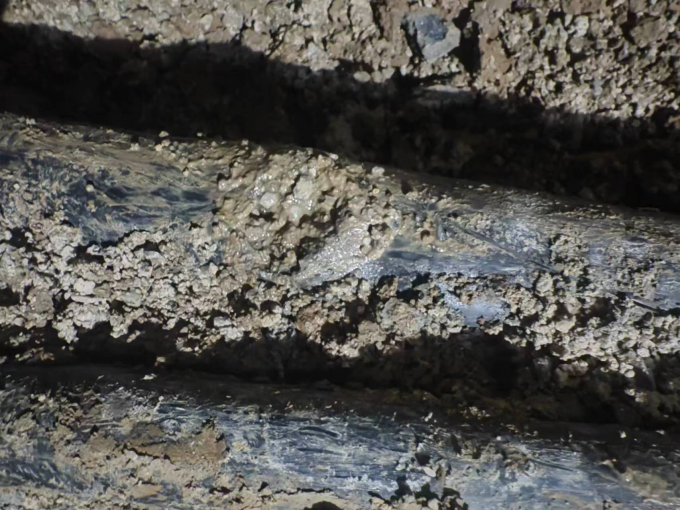

खुदाई की पुष्टिःचिह्नित पदों पर लक्षित खुदाई ने दोनों दोष स्थानों की पुष्टि की,विचलन 0.1 मीटर से कम.

On-site wiring: HV pulse generator connected to faulty cable for discharge testing

परियोजना के परिणाम

परिणाम	विवरण
दोषों का पता लगाना	2(120 मीटर और 170 मीटर की स्थिति)
सटीकता का पता लगाना	<0.1m(ध्वनिक-चुंबकीय तालमेल)
कुल अवधि	उसी दिन पूरा होना (स्थानीय परीक्षण से लेकर अंतिम निर्धारण तक)
उत्खनन का दायरा	न्यूनतम केवल दो चिह्नित पद
सुरक्षा रिकॉर्ड	शून्य घटनाएं, शून्य झूठी खुदाई, शून्य चोटें

निष्कर्ष

यह परियोजना समय-संवेदनशील परिसर वातावरण में एक्सजेडएच टेस्ट की व्यापक केबल दोष स्थान क्षमताओं का प्रदर्शन करती है।चार चरणों की कार्यप्रणाली ️अछूता परीक्षण से लेकर मोटे तौर पर प्री-लोकेशन तक ध्वनि-चुंबकीय सटीक पोजिशनिंग तकXHDD-503 श्रृंखलाकम से कम व्यवधान के साथ सटीक, कुशल दोष स्थान प्रदान किया।दो स्वतंत्र दोष स्थानों पर XHDD-503 और XHDD-503D पिनपॉइंटर के दोहरे उपयोग ने जटिल परिस्थितियों में उपकरण की विश्वसनीयता को मान्य किया।एक ही दिन की पोजिशनिंग और 0.1 मीटर से कम सटीकता के साथ, स्कूल परिसर के बुनियादी ढांचे की अखंडता को संरक्षित करते हुए बिजली को जल्दी से बहाल करने में सक्षम था।
