रिले सुरक्षा परीक्षण विधियाँः बिजली प्रणाली की सुरक्षा और विश्वसनीयता सुनिश्चित करना

परिचय

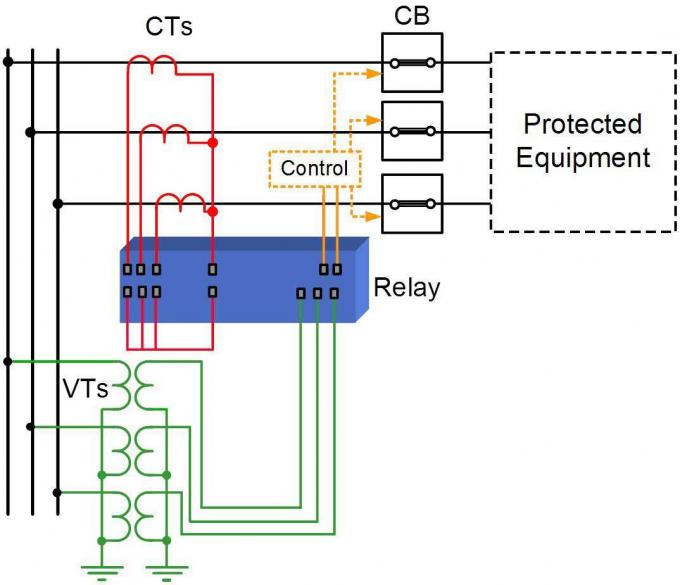

विद्युत ऊर्जा प्रणालियों के सुरक्षित संचालन के लिए सुरक्षा रिले महत्वपूर्ण हैं। वे वर्तमान, वोल्टेज,आवृत्ति और चरण संबंध और असामान्य स्थितियों का पता लगाने पर सर्किट ब्रेकर ऑपरेशन शुरूनियमित परीक्षण यह सत्यापित करता है कि सुरक्षा प्रणाली आवश्यकतानुसार ठीक से काम करती है और सामान्य संचालन के दौरान स्थिर रहती है।

1रिले सुरक्षा परीक्षण क्यों महत्वपूर्ण है

रिले परीक्षण सुरक्षा सेटिंग्स, पिकअप और ऑपरेटिंग मान, ऑपरेटिंग समय, ट्रिप लॉजिक, आउटपुट संपर्क, नियंत्रण सर्किट और सुरक्षा उपकरणों के बीच समन्वय की पुष्टि करने में मदद करता है।परीक्षण विशेष रूप से कमीशनिंग के दौरान महत्वपूर्ण है, सुरक्षा सेटिंग परिवर्तन के बाद, और अनुसूचित रखरखाव के दौरान।

2मुख्य रिले सुरक्षा परीक्षण विधियाँ

विभिन्न परीक्षणों से सुरक्षा प्रणाली के विभिन्न भागों का सत्यापन किया जाता है। उपयुक्त दायरा रिले के प्रकार, सुरक्षा कार्य, प्रणाली वोल्टेज स्तर,निर्माता की आवश्यकताएं और लागू मानक.

2.1 द्वितीयक इंजेक्शन परीक्षण

माध्यमिक इंजेक्शन रिले इनपुट पर सीधे नियंत्रित करंट और वोल्टेज सिग्नल लागू करता है। परीक्षण उपकरण प्राथमिक सिस्टम वोल्टेज लागू किए बिना सामान्य और दोष स्थितियों का अनुकरण कर सकता है।यह विधि पिकअप मानों को सत्यापित कर सकती है, ऑपरेटिंग विशेषताएं, समय, चरण प्रतिक्रिया और ट्रिप आउटपुट।

2.2 कार्यात्मक और तार्किक परीक्षण

कार्यात्मक परीक्षण पूर्ण सुरक्षा अनुक्रम को सत्यापित करता है। एक अनुकरणीय दोष को अपेक्षित सुरक्षा तत्व संचालन, तर्क प्रतिक्रिया, अलार्म और ट्रिप आउटपुट का उत्पादन करना चाहिए।यह महत्वपूर्ण है क्योंकि सही व्यक्तिगत सेटिंग्स सही समग्र तर्क की गारंटी नहीं है.

2.3 ट्रिप सर्किट और आउटपुट परीक्षण

परीक्षण रिले आउटपुट संपर्कों और सर्किट ब्रेकर के लिए यात्रा पथ की पुष्टि करना चाहिए। यह पुष्टि कर सकता है कि सही आउटपुट काम करता है, यात्रा संकेत इच्छित सर्किट तक पहुंचते हैं,इंटरलॉक और अवरोधक तर्क सही ढंग से काम करते हैं, और ब्रेकर ट्रिप कमांड डिजाइन के अनुसार उत्पन्न होता है।

2.4 वर्तमान और वोल्टेज इनपुट सत्यापन

गलत सीटी या वीटी कनेक्शन गलत रिले सिग्नल का कारण बन सकते हैं। इनपुट सत्यापन परिमाण, चरण संबंध, ध्रुवीयता और चैनल असाइनमेंट की जांच करता है।यह विशेष रूप से दिशागत के लिए महत्वपूर्ण है, अंतर, दूरी और अन्य चरण-संवेदनशील सुरक्षा कार्य।

3.

परीक्षण गलत सेटिंग्स, सीटी/वीटी वायरिंग या ध्रुवीयता त्रुटियों, गलत चरण अनुक्रम, विफल या बहाव इनपुट, तार्किक विन्यास त्रुटियों, असामान्य संचालन समय की पहचान कर सकता है,आउटपुट संपर्क समस्याएं और ट्रिप सर्किट वायरिंग दोष.

4अनुशंसित रिले परीक्षण कार्यप्रवाह

1. सुरक्षा चित्रों, रिले सेटिंग्स, पिछले परीक्षण रिकॉर्ड और विन्यास फ़ाइलों की समीक्षा करें।
2. रिले का निरीक्षण करें और वायरिंग की पुष्टि करें।
3. सीटी/वीटी इनपुट असाइनमेंट और ध्रुवीयता की पुष्टि करें.
4. अनुमोदित सुरक्षा योजना के साथ सेटिंग्स की जाँच करें.
5. माध्यमिक इंजेक्शन परीक्षण करें।
6. सुरक्षा विशेषताओं और संचालन समय की जाँच करें।
7. परीक्षण तर्क, अलार्म, आउटपुट संपर्क और ट्रिप सर्किट।
8. अपेक्षित मूल्यों के साथ परिणामों की तुलना करें।
9. परिणामों को रिकॉर्ड करें और महत्वपूर्ण विचलन की जांच करें।

5सुरक्षा रिले का परीक्षण कब किया जाना चाहिए?

रिले परीक्षण आम तौर पर कमीशन के दौरान और रिले की प्रतिस्थापन, सेटिंग परिवर्तन, प्रमुख प्रणाली संशोधन या सुरक्षा से संबंधित रखरखाव के बाद किया जाता है।आवधिक परीक्षण दीर्घकालिक विश्वसनीयता की पुष्टि भी कर सकते हैंअंतराल में रिले के प्रकार, प्रणाली की गंभीरता, परिचालन वातावरण, निर्माता की सिफारिशें, रखरखाव नीति और लागू मानकों पर विचार किया जाना चाहिए।

6रिले परीक्षण उपकरण चुनना

आधुनिक रिले परीक्षण सेट नियंत्रित वर्तमान और वोल्टेज आउटपुट उत्पन्न कर सकते हैं और रिले प्रतिक्रिया को सटीक रूप से माप सकते हैं। उपयोगी सुविधाओं में कई वर्तमान और वोल्टेज चैनल शामिल हैं,सटीक समय माप, प्रोग्राम करने योग्य परीक्षण अनुक्रम, गड़बड़ी प्लेबैक, स्वचालित मूल्यांकन, डेटा भंडारण और रिपोर्ट जनरेशन।

उत्पाद का परिचयः XHJB666 6-चरण रिले सुरक्षा कैलिब्रेटर

The XHJB666 Microcomputer Relay Protection Calibrator is a state-of-the-art 6-phase voltage and 6-phase current test instrument built on a high-performance embedded industrial control computer with an 8.4 इंच का टीएफटी रंग एलसीडी डिस्प्ले। पारंपरिक 3-चरण कैलिब्रेटर के विपरीत, जो बुनियादी ओवरकंट्रेंट और दूरी रिले परीक्षण तक सीमित है, 6-चरण वास्तुकला सभी मानक विन्यासों का समर्थन करती है,जिसमें 4-वोल्टेज 3-वर्तमान शामिल है, 6-वोल्टेज, 6-वर्तमान और 12-चरण आउटपुट मोड, जो सबसे जटिल आधुनिक सुरक्षा योजनाओं के व्यापक परीक्षण की अनुमति देता हैः ट्रांसफार्मर अंतर संरक्षण, बसबार अंतर संरक्षण,जनरेटर सुरक्षा, और संचार-सहायता प्रणाली के साथ लाइन अंतर संरक्षण।

प्रमुख विशेषताएं

• सभी सुरक्षा योजनाओं के परीक्षण के लिए 4V3I, 6V, 6I और 12 चरणों के विन्यास का समर्थन करने वाली 6 चरण वोल्टेज + 6 चरण वर्तमान वास्तुकला।
• डीएसपी नियंत्रित उच्च निष्ठा मॉड्यूलर रैखिक शक्ति एम्पलीफायर स्वच्छ, विकृति मुक्त परीक्षण तरंगों के लिए स्विचिंग शोर को समाप्त करता है।
• उच्च धारा समानांतर क्षमताः 6 चरण समानांतर आउटपुट उच्च धारा तत्काल यात्रा परीक्षण के लिए 0 ¢ 180 ए प्रदान करता है।
• व्यापक आवृत्ति रेंज 0~1000 हर्ट्ज के साथ हार्मोनिक संश्लेषण 20 वें क्रम तक हार्मोनिक प्रतिबन्ध और फ़िल्टरिंग सत्यापन के लिए।
• सूखे संपर्कों और 0 ¢ 250 वी संभावित संपर्कों की बुद्धिमान ऑटो-मान्यता के साथ 10-चैनल डिजिटल इनपुट; 0.1ms समय संकल्प के साथ 8-चैनल डिजिटल आउटपुट।
• साइट रिले और ट्रिप सर्किट पावर के लिए स्वतंत्र 110V और 220V समायोज्य DC आउटपुट।
• रिले सेटिंग स्कैनिंग, गलती प्लेबैक, वास्तविक समय डेटा भंडारण, वेक्टर डिस्प्ले और रिपोर्ट प्रिंटिंग के लिए स्वचालित परीक्षण सॉफ्टवेयर मॉड्यूल।
• क्षेत्र-पोर्टेबल तैनाती के लिए कॉम्पैक्ट 480×360×200 मिमी फॉर्म फैक्टर 19 किलोग्राम पर, सुरक्षित संचालन के लिए पावर सॉफ्ट-स्टार्ट, हार्डवेयर सुरक्षा और आउटपुट लॉकिंग के साथ।

मुख्य तकनीकी विनिर्देश

निष्कर्ष

रिले सुरक्षा परीक्षण बिजली प्रणाली के संचालन और रखरखाव का एक आवश्यक हिस्सा है। एक विश्वसनीय सुरक्षा प्रणाली सही सेटिंग्स, सटीक इनपुट, तर्क,आउटपुट संपर्क और ट्रिप सर्किटमाध्यमिक इंजेक्शन, कार्यात्मक, इनपुट, तर्क और ट्रिप सर्किट परीक्षणों को मिलाकर, इंजीनियर गलत सुरक्षा संचालन का कारण बनने से पहले समस्याओं की पहचान कर सकते हैं।एक संरचित परीक्षण कार्यक्रम अधिक सुरक्षित सबस्टेशनों का समर्थन करता है, विश्वसनीय दोष सफाई, उपकरण क्षति को कम करना और बिजली प्रणाली निरंतरता में सुधार।
