केबल दोष का पता लगानाः विधियां, प्रौद्योगिकियां और अनुप्रयोग - उपयोगिताओं और उद्योग के लिए एक व्यावहारिक गाइड

विद्युत केबल आधुनिक विद्युत वितरण प्रणालियों, औद्योगिक सुविधाओं, सबस्टेशनों और बुनियादी ढांचे के लिए आवश्यक हैं।दोष को पहचानना और जल्दी से ठीक करना मुश्किल हो सकता है.

केबल की खराबी इन्सुलेशन उम्र बढ़ने, यांत्रिक क्षति, नमी, अति ताप, अनुचित स्थापना या केबल जोड़ों और समाप्तियों में खराबी के कारण हो सकती है।केबल में खराबी का पता लगाने से इंजीनियरों को पता चलता है कि केबल में खराबी है या नहीं, दोष स्थान का अनुमान लगाएं, और सटीक स्थान के लिए एक उपयुक्त विधि का चयन करें।

आधुनिक केबल दोष का पता लगाने में विद्युत परीक्षण, तरंग रूप विश्लेषण, उच्च वोल्टेज तकनीक,और ध्वनिक या विद्युत चुम्बकीय तरीकों से समस्या निवारण दक्षता में सुधार और आउटेज समय को कम करने के लिए.

केबल दोष एक असामान्य विद्युत स्थिति है जो केबल को डिजाइन के अनुसार काम करने से रोकती है। सामान्य दोष प्रकारों में शामिल हैंः

• कम प्रतिरोध दोष
• उच्च प्रतिरोध दोष
• खुले सर्किट के दोष
• शॉर्ट सर्किट दोष
• भू-भंग
• अंतरालगत दोष

दोष प्रकार और केबल निर्माण यह निर्धारित करते हैं कि किस पता लगाने और स्थान पद्धति का उपयोग किया जाना चाहिए।

केबल की खराबी इन्सुलेशन की उम्र बढ़ने, यांत्रिक क्षति, पानी या नमी के प्रवेश, अत्यधिक ऑपरेटिंग तापमान, विद्युत अधिभार, खराब केबल जोड़ों या समाप्तियों के कारण विकसित हो सकती है,और विनिर्माण या स्थापना दोष.

दोष का पता लगाने से पता चलता है कि केबल में असामान्य स्थिति है या नहीं और दोष के प्रकार के बारे में जानकारी प्रदान करता है। दोष स्थान निर्धारित करता है कि दोष भौतिक रूप से केबल के साथ कहां स्थित है।

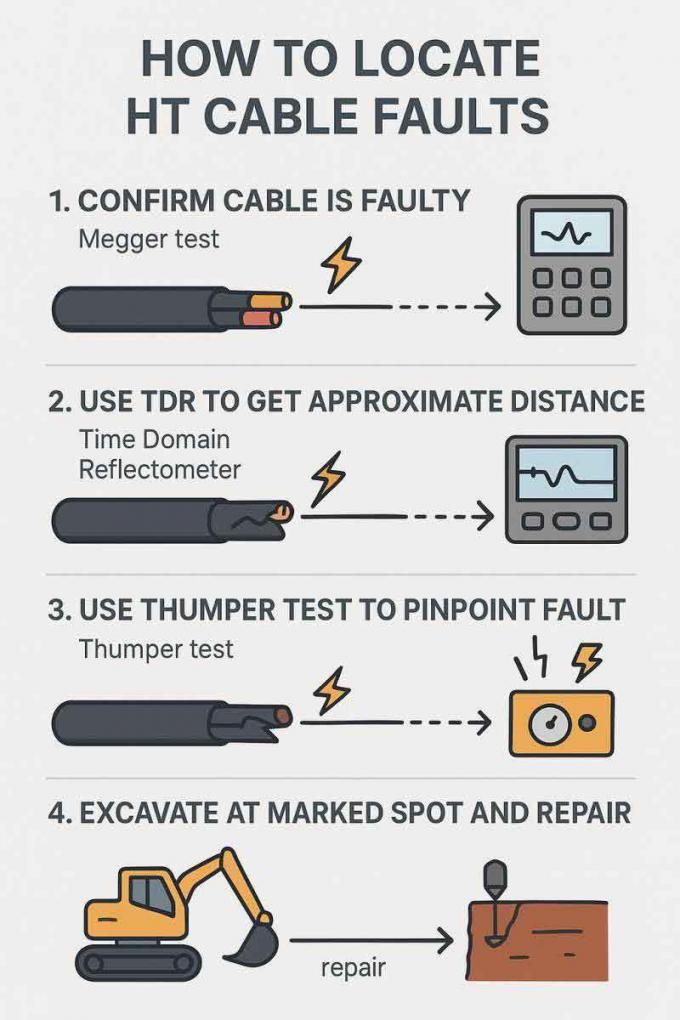

एक व्यावहारिक कार्यप्रवाह अक्सर पूर्व-स्थान को सटीक दोष स्थान के साथ जोड़ता है। सबसे पहले, टीडीआर या आर्क प्रतिबिंबन दूरी का अनुमान लगा सकता है।फिर एक ध्वनिक-चुंबकीय लोकेटर या किसी अन्य क्षेत्र विधि का उपयोग सही दोष बिंदु की पहचान करने के लिए किया जा सकता है.

एक व्यावहारिक समस्या निवारण प्रक्रिया में निम्नलिखित शामिल हो सकते हैंः

1. केबल की जानकारी एकत्र करें और स्थापना का निरीक्षण करें।
2. संदिग्ध दोष चरण और दोष प्रकार की पहचान करें।
3. एक उपयुक्त प्रारंभिक विद्युत परीक्षण करें।
4. दोष दूरी का अनुमान लगाने के लिए टीडीआर या अन्य पूर्व-स्थान पद्धति का प्रयोग करें।
5. यदि आवश्यक हो तो उच्च वोल्टेज या अधिभार विधियों का प्रयोग करें।
6. दोष बिंदु का सटीक स्थान निष्पादित करें।
7. मरम्मत की जाँच करें और इसे सेवा में वापस लाने से पहले केबल का पुनः परीक्षण करें।

सटीक अनुक्रम केबल के प्रकार, वोल्टेज स्तर, दोष की स्थिति और लागू सुरक्षा प्रक्रियाओं के अनुरूप होना चाहिए।

कई कारक केबल दोष स्थान की सटीकता को प्रभावित कर सकते हैं, जिसमें केबल लंबाई और निर्माण, केबल प्रतिबाधा और प्रसार गति, दोष प्रतिरोध, केबल रूटिंग और शाखा शामिल हैं,जोड़ों और समापन की विशेषताएं, विद्युत शोर, और परीक्षक में दर्ज केबल मापदंडों की सटीकता।

केबल दोष का पता लगाने की तकनीक का व्यापक रूप से भूमिगत बिजली वितरण, मध्यम और उच्च वोल्टेज केबल प्रणालियों, सबस्टेशन, औद्योगिक संयंत्रों, रेल और परिवहन बुनियादी ढांचे में उपयोग किया जाता है,नवीकरणीय ऊर्जा संयंत्र, और उपयोगिता रखरखाव।

तेजी से दोष का पता लगाने से आउटेज की अवधि, अनावश्यक खुदाई और रखरखाव की लागत कम हो सकती है।

एक पेशेवर केबल दोष का पता लगाने प्रणाली आवेदन के अनुसार चुना जाना चाहिए। महत्वपूर्ण विचार समर्थित केबल वोल्टेज और प्रकार, दोष प्रतिरोध रेंज,पूर्व-स्थानिकरण विधियाँ, उच्च वोल्टेज वृद्धि क्षमता, सटीक दोष स्थान कार्य, तरंग रूप प्रदर्शन और विश्लेषण, पोर्टेबिलिटी, और सुरक्षा सुविधाएं।

जटिल केबल नेटवर्क के लिए, पूर्व-स्थान, उच्च वोल्टेज दोष कंडीशनिंग और सटीक स्थान कार्यों को मिलाकर एक अधिक पूर्ण समाधान प्रदान किया जा सकता है।

केबल में खराबी के कारण अप्रत्याशित आउटेज, उपकरण जोखिम और महत्वपूर्ण रखरखाव लागत हो सकती है।एक प्रभावी दोष का पता लगाने की रणनीति सही परीक्षण विधि को सटीक माप और सटीक क्षेत्र स्थान के साथ जोड़ती है.

टीडीआर और निम्न वोल्टेज पल्स विधियां प्रारंभिक पता लगाने और पूर्व-स्थान के लिए उपयोगी हैं, जबकि आर्क रिफ्लेक्शन और सर्ज-आधारित तकनीकें उच्च प्रतिरोध दोषों को संबोधित करने में मदद कर सकती हैं।ध्वनिक और विद्युत चुम्बकीय विधियाँ इंजीनियरों को भौतिक दोष स्थान को निर्धारित करने में सहायता कर सकती हैं.

उपयुक्त परीक्षण उपकरण का चयन करके और एक संरचित नैदानिक प्रक्रिया का पालन करके, उपयोगिताएं और औद्योगिक उपयोगकर्ता समस्या निवारण समय को कम कर सकते हैं, रखरखाव दक्षता में सुधार कर सकते हैं,और केबल सिस्टम को तेजी से बहाल करें.

एक्सजेडएच टेस्ट बिजली उपयोगिताओं, विद्युत ठेकेदारों, औद्योगिक सुविधाओं और रखरखाव टीमों के लिए पेशेवर केबल परीक्षण और दोष स्थान समाधान प्रदान करता है।

इसके केबल परीक्षण समाधान केबल दोष पूर्व-स्थान, उच्च प्रतिरोध दोष स्थान, उच्च-वोल्टेज अधिभार परीक्षण और सटीक दोष बिंदु स्थान सहित अनुप्रयोगों का समर्थन करते हैं।
