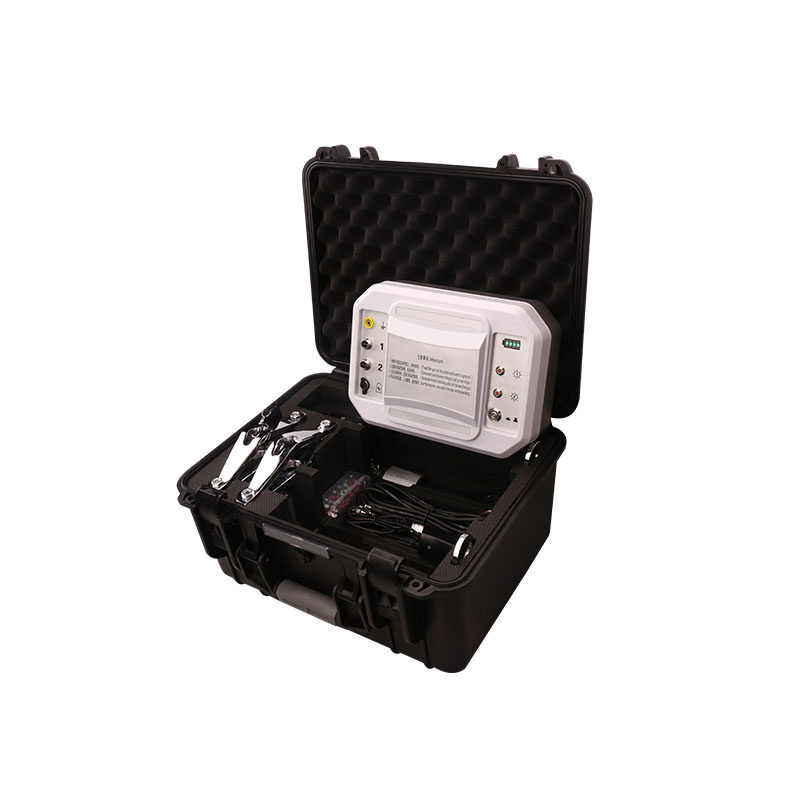

लाइव केबल पहचान के लिए केबल स्पीकर 30-150 मिमी क्लैंप

लाइव केबल पहचान के लिए केबल स्पीकर 30-150 मिमी क्लैंप

उत्पाद का विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: XZH TEST
प्रमाणन: CE/ISO
मॉडल संख्या: XHZS506S
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
CE/ISO
मॉडल संख्या:
XHZS506S
प्रमुखता देना:

High Light

प्रमुखता देना:

लाइव केबल पहचान के लिए केबल स्पीकर

,

क्लैंप के साथ केबल की खराबी का पता लगाने वाला

,

30-150 मिमी केबल स्पीकर उपकरण

Trading Information
न्यूनतम आदेश मात्रा:
1 इकाई
पैकेजिंग विवरण:
लकड़ी की पैकेजिंग
प्रसव के समय:
5-8 काम के दिन
भुगतान शर्तें:
टी/टी
आपूर्ति की क्षमता:
2000 यूनिट/वर्ष
उत्पाद का वर्णन
सुव्यवस्थित केबल पहचान के लिए केबल फॉल्ट लोकेटर
केबल स्पाइकर एक विशेष उपकरण है जिसे प्रारंभिक पहचान के बाद और काटने से पहले केबलों की विनाशकारी पहचान के लिए डिज़ाइन किया गया है। पावर केबल निर्माण, रखरखाव और माइग्रेशन परियोजनाओं में, यह उपकरण काटने से पहले यह पुष्टि करके ऑपरेटर सुरक्षा सुनिश्चित करता है कि केबल सक्रिय हैं या नहीं।
मुख्य कार्यक्षमता
डिवाइस शॉर्ट सर्किट बिंदु बनाकर यांत्रिक पंचर के माध्यम से केबल की स्थिति की पूर्ण पुष्टि प्रदान करता है। यदि केबल विद्युतीकृत है, तो पंचर होने पर यह फट जाएगा; यदि नहीं, तो कोई प्रतिक्रिया नहीं होती.
उत्पाद विशिष्टताएँ
नमूना:केबल स्पाइकर
पहचान विधि:हाथों की घुमाव की दिशा
जबड़े का आकार:125 मिमी
शक्ति:1.5kVA (आंतरायिक क्षणिक)
वज़न:11.00 किग्रा
आयाम:430×360×225मिमी
सिग्नल फ्रीक्वेंसी:0.4 हर्ट्ज से 1 हर्ट्ज (समायोज्य)
Cable Spiker technical specifications diagram
प्रमुख विशेषताऐं
  • तब भी प्रभावी संचालन जब बंदूक का कोण 120° पर न हो - कम से कम एक बंदूक बॉडी शॉर्ट सर्किट बिंदु बनाएगी
  • दोहरी नियंत्रण प्रणाली: दीवार में प्रवेश क्षमता के साथ वायर्ड + वायरलेस रिमोट कंट्रोल
  • बहुमुखी बिजली विकल्प: अंतर्निर्मित लिथियम बैटरी और बड़ी क्षमता वाले ऊर्जा भंडारण के साथ एसी/डीसी संचालन
  • फ़ील्ड उपयोग के लिए आदर्श कॉम्पैक्ट और हल्का डिज़ाइन
तकनीकी मापदंड
अवयवविनिर्देश
उपकरण2 बंदूक निकाय
रिमोट कंट्रोल दूरी>10 मीटर (दीवार में प्रवेश योग्य)
नियंत्रण रेखा की लंबाई5 मीटर
क्लैंप व्यासφ30-150मिमी
बिजली की आपूर्तिAC 220V/50Hz चार्जिंग, 10+ घंटे बैटरी ऑपरेशन
नियंत्रक आयाम270×230×120 मिमी, 2.5 किग्रा
पूरा सेट (डबल गन 506Y)470×380×210 मिमी, 15.5 किग्रा
नाखून विशिष्टताएँ
केबल व्यास (मिमी)30405060708090100
नाखून विशिष्टताएँPS27C8PS37C8पीएस47सी8PS52C8
बुलेट पावर विशिष्टताएँ
विनिर्देशकालानीलापीलालालअनुशंसित उपयोग
अधिकार का स्तरसबसे छोटाछोटामध्यबड़ा35kV और उससे नीचे: S1 पीले रंग का उपयोग करें
35kV और ऊपर: S1 लाल (6.8×11 मिमी) का उपयोग करें
मानक विन्यास:S1 लाल (पावर लेवल 5) गोलियों के 50 राउंड, PS57C8 कीलों के 50 राउंड
ऑपरेशन इंटरफ़ेस
Cable Spiker operation interface diagram
  1. ग्राउंडिंग:सुरक्षा संरक्षण के लिए उपकरण ग्राउंडिंग प्वाइंट
  2. आउटपुट 1:शूटर बॉडी से कनेक्शन
  3. आउटपुट 2:शूटर बॉडी से कनेक्शन
  4. चार्जिंग:DC12V चार्जिंग पोर्ट
  5. बदलना:पावर चालू/बंद नियंत्रण
  6. संकेतक लाइट 1:आउटपुट 1 सक्रिय होने पर प्रकाशित होता है
  7. संकेतक लाइट 2:आउटपुट 2 सक्रिय होने पर प्रकाशित होता है
  8. पावर संकेतक:वास्तविक समय में बैटरी स्तर प्रदर्शित करता है
घटक अवलोकन
Cable Spiker components diagram
  1. नियंत्रक:केबल पंचर क्रिया प्रक्रिया का प्रबंधन करता है
  2. रिमोट कंट्रोल:बटन ए/बी आउटपुट 1/2 के अनुरूप हैं
  3. गोली:छुरा घोंपने के लिए चैम्बर में लादा गया
  4. नाखून:नेल ट्यूब में डाला गया
  5. निशानेबाज:मुख्य पंचर तंत्र
  6. आउटपुट लाइन:नियंत्रक-से-शूटर कनेक्शन
  7. भूमिगत तार:शूटर-टू-ग्राउंड ड्रिल कनेक्शन
  8. ग्राउंड ड्रिल:जब कोई मौजूद नहीं होता तो ग्राउंडिंग पॉइंट बनाता है
  9. सामान:रखरखाव के लिए स्क्रूड्राइवर, सॉकेट, टेस्ट ट्यूब ब्रश
  10. पावर कॉर्ड:नियंत्रण बॉक्स चार्जिंग केबल
Additional Cable Spiker components view
