XHBX1501 ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर FRA के साथ

XHBX1501 ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर FRA के साथ

उत्पाद का विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: XZH TEST
प्रमाणन: CE/ISO
मॉडल संख्या: एक्सएचबीएक्स1501
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
CE/ISO
मॉडल संख्या:
एक्सएचबीएक्स1501
प्रमुखता देना:

High Light

प्रमुखता देना:

ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर

,

एफआरए ट्रांसफॉर्मर परीक्षक

,

वारंटी के साथ ट्रांसफॉर्मर टेस्टर

Trading Information
Minimum Order Quantity:
1 unit
पैकेजिंग विवरण:
लकड़ी की पैकेजिंग
प्रसव के समय:
5-8 काम के दिन
भुगतान शर्तें:
टी/टी
आपूर्ति की क्षमता:
2000 यूनिट प्रति वर्ष
उत्पाद का वर्णन
ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर - XHBX1501
XHBX1501 ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर, विशेषता वाइंडिंग पैरामीटरों को मापकर आंतरिक ट्रांसफॉर्मर दोषों का सटीक पता लगाने के लिए उन्नत फ़्रीक्वेंसी रिस्पॉन्स एनालिसिस (FRA) तकनीक का उपयोग करता है। यह परिष्कृत डायग्नोस्टिक टूल, वाइंडिंग डिफॉर्मेशन की गंभीरता निर्धारित करने और यह आकलन करने के लिए कि ट्रांसफॉर्मर ओवरहाल की आवश्यकता है या नहीं, विभिन्न फ़्रीक्वेंसी डोमेन में प्रतिक्रिया परिवर्तनों को मापता है।

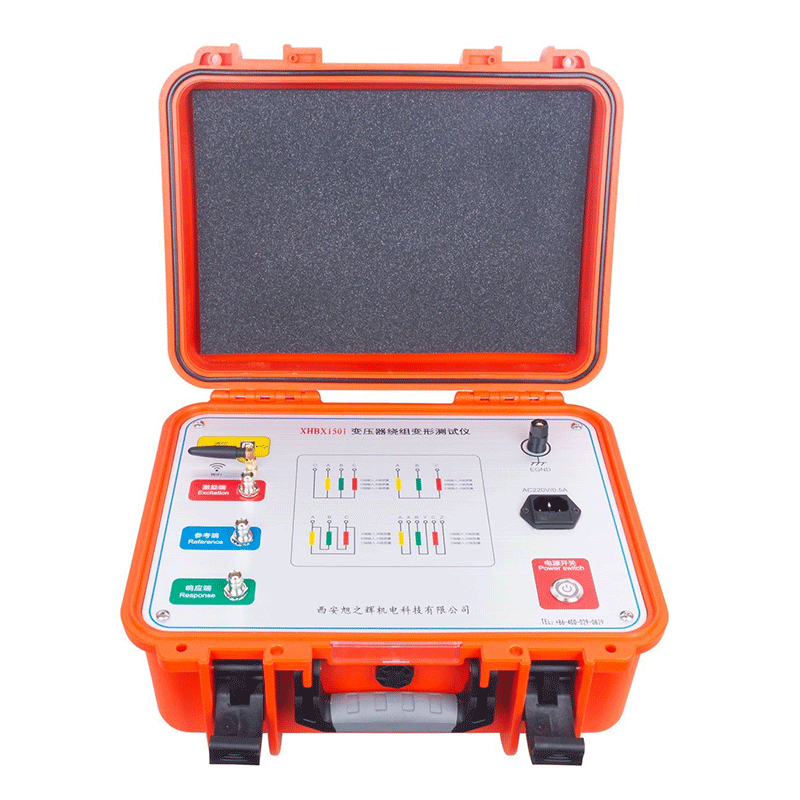

XHBX1501 Transformer Winding Deformation Tester front view XHBX1501 Transformer Winding Deformation Tester in operation
मुख्य विनिर्देश
परीक्षण गति प्रति फेज़ वाइंडिंग 1-2 मिनट
स्वीप टेस्ट रेंज 100Hz-2MHz
एम्पलीट्यूड टेस्ट रेंज -100dB से 20dB
सिग्नल आउटपुट प्रतिबाधा 1MΩ
सिग्नल आउटपुट वोल्टेज 50Ω
कुल वजन 10KG
उपकरण आयाम 310*400*330mm (एल्यूमीनियम केस)
स्कैनिंग फ़्रीक्वेंसी सटीकता 0.005%
उन्नत सुविधाएँ
  • उन्नत DDS डिजिटल फ़्रीक्वेंसी स्वीपिंग तकनीक (USA) के साथ हाई-स्पीड माइक्रोप्रोसेसर नियंत्रण
  • दो संचार विकल्प: USB पोर्ट और वैकल्पिक वायरलेस ब्लूटूथ
  • सटीक माप के लिए हाई-स्पीड डुअल-चैनल 16-बिट A/D सैंपलिंग
  • सॉफ्टवेयर-एडजस्टेबल सिग्नल आउटपुट एम्पलीट्यूड (±10V पीक)
  • ट्विस्टिंग, उभार, विस्थापन, झुकाव और इंटर-टर्न शॉर्ट सर्किट सहित व्यापक दोष निदान
  • दो माप प्रणाली: रैखिक स्वीप फ़्रीक्वेंसी और खंडित स्वीप फ़्रीक्वेंसी
  • क्षैतिज (A-B-C चरण) और अनुदैर्ध्य (ऐतिहासिक तुलना) मूल्यांकन के साथ स्वचालित डेटा विश्लेषण
  • परीक्षण रिपोर्ट और मुद्रण के लिए स्वचालित वर्ड दस्तावेज़ पीढ़ी
  • वाइंडिंग डिफॉर्मेशन विश्लेषण के लिए DL/T911-2004 पावर मानक के अनुरूप
  • लचीले फ़्रीक्वेंसी डिस्प्ले विकल्प: रैखिक या लॉगरिदमिक इंडेक्सिंग
  • टैप-चेंजर समायोजन का परीक्षण करते समय स्पष्ट तरंग परिवर्तन दिखाई देते हैं
यह उपकरण पावर इंजीनियरों को ट्रांसफॉर्मर की स्थिति के आकलन के लिए एक विश्वसनीय, व्यापक समाधान प्रदान करता है, जो वाइंडिंग डिफॉर्मेशन का जल्द पता लगाकर विनाशकारी विफलताओं को रोकने में मदद करता है।
