भूमिगत पता लगाने के लिए बहु-आवृत्ति ट्रांसमीटर के साथ डिजिटल केबल रूट ट्रैसर

XHGX507X केबल पाइप लोकेटर केबल का पता लगाने के लिए भूमिगत केबलों से विद्युत चुम्बकीय क्षेत्र संकेतों का उपयोग करता है, जो सटीक केबल डिटेक्शन के लिए गहराई और वर्तमान रीडिंग प्रदान करता है। यह सिस्टम यू.एस. FCC नियमों के भाग 15 और यूरोपीय निर्देश 1999/5/EC का अनुपालन करता है।

• लाइव और अनलाइव दोनों पावर केबलों के लिए केबल पथ खोज क्षमता
• बेहतर पथ-खोज सटीकता के लिए वर्तमान दिशा और चरण संकेत
• दफ़न केबल गहराई का पता लगाने की कार्यक्षमता
• एकाधिक आवृत्ति विकल्पों (577Hz से 133kHz) के साथ ट्रांसमीटर
• बाहरी निरंतर प्रतिरोध मानों का परीक्षण करने के लिए ओममीटर फ़ंक्शन
• ग्राफिकल प्रतिनिधित्व के साथ सिग्नल शक्ति का डिजिटल डिस्प्ले
• सटीक पाइपलाइन स्थान के लिए बाएं/दाएं तीर
• पाइपलाइन दिशा संकेत के लिए कंपास
• पाइपलाइन गहराई और वर्तमान का वास्तविक समय प्रदर्शन

ट्रांसमीटर इस सिस्टम के लिए सिग्नल स्रोत के रूप में कार्य करता है, जिसमें पूरी कार्यक्षमता, उच्च बुद्धिमत्ता और सरल संचालन होता है।

• पावर कुंजी:पावर नियंत्रण के लिए सेल्फ-लॉकिंग स्विच
• आउटपुट पोर्ट:विभिन्न सिग्नल आउटपुट मोड के लिए मल्टी-कोर एविएशन सॉकेट
• एलसीडी डिस्प्ले:आवृत्ति, पावर लेवल, मोड, करंट, प्रतिबाधा और बैटरी स्थिति दिखाता है
• आवृत्ति कुंजी:आउटपुट सिग्नल आवृत्ति बदलता है (प्रारंभिक 577Hz)
• पावर एडजस्टमेंट:कम, मध्य, उच्च और पूर्ण पावर आउटपुट के बीच चयन करता है
• मेन्यू कुंजी:आवृत्ति सेटिंग्स, प्रतिरोध माप और मल्टी-फ़्रीक्वेंसी मोड तक पहुंचता है
• चार्जिंग पोर्ट:बैटरी चार्जिंग के लिए Φ2.1 चार्जिंग स्टैंड

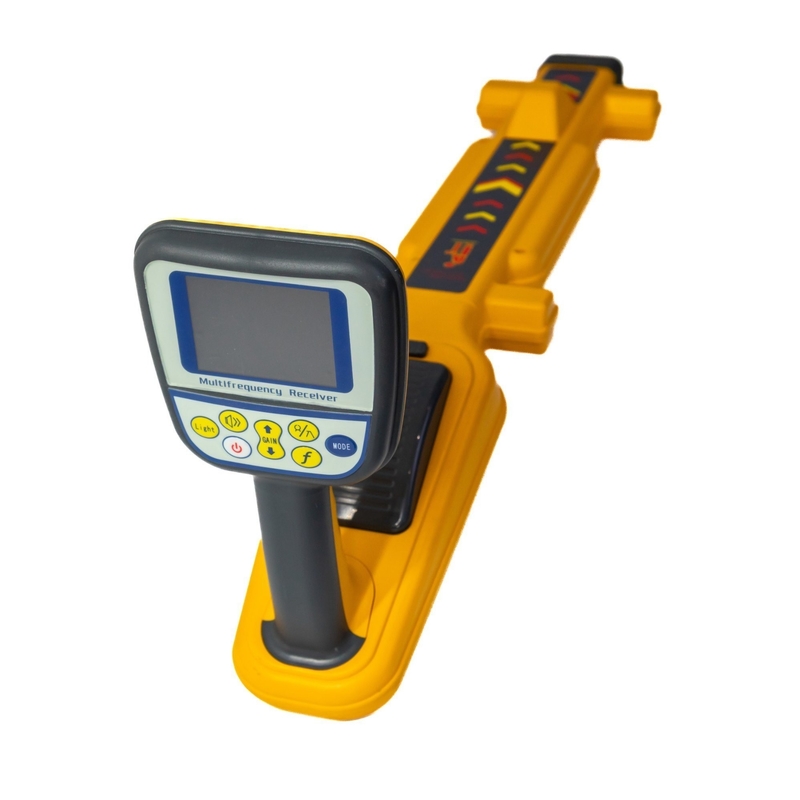

रिसीवर विशिष्ट चुंबकीय क्षेत्रों को प्राप्त करने और उन्हें प्रदर्शन के लिए विद्युत संकेतों में परिवर्तित करने में सक्षम एक सिस्टम सर्किट को एकीकृत करता है। इसमें विभिन्न पहचान परिदृश्यों के लिए कई कार्य मोड हैं।

• आवृत्ति प्रदर्शन:वर्तमान प्राप्त आवृत्ति (प्रारंभिक 577Hz)
• सिग्नल शक्ति:ग्रेटिंग लंबाई और तीन अंकों के डिस्प्ले के माध्यम से दिखाया गया
• कलर कंपास:पाइपलाइन दिशा को इंगित करता है
• गहराई और वर्तमान:भूमिगत पाइपलाइन के वास्तविक समय माप
• गेन कंट्रोल:डायनेमिक रेंज 000-140db (डिफ़ॉल्ट रूप से ऑटो-एडजस्ट)
• कार्य मोड:नैरो पीक, वाइड पीक, ट्रफ, ब्रॉड पीक एरो, पीक + ट्रफ
• बैटरी संकेतक:वर्तमान पावर लेवल दिखाता है
• वॉल्यूम कंट्रोल:एडजस्टेबल बजर लाउडनेस

• क्रेस्ट या ट्रफ विधियों का उपयोग करके सटीक केबल पोजिशनिंग
• सीधे कनेक्शन मोड में सटीक गहराई माप
• विस्तारित उपयोग के दौरान ऑपरेटर की थकान को कम करने के लिए वॉयस प्रॉम्प्ट
• ऑडियो वॉल्यूम द्वारा इंगित सिग्नल शक्ति (तेज़/तेज़ = मजबूत सिग्नल)
• SS आवृत्ति का उपयोग करते समय वर्तमान दिशा और चरण संकेत
