| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE ISO |
| मॉडल संख्या: | 502A2+503C+507C+535-2L |

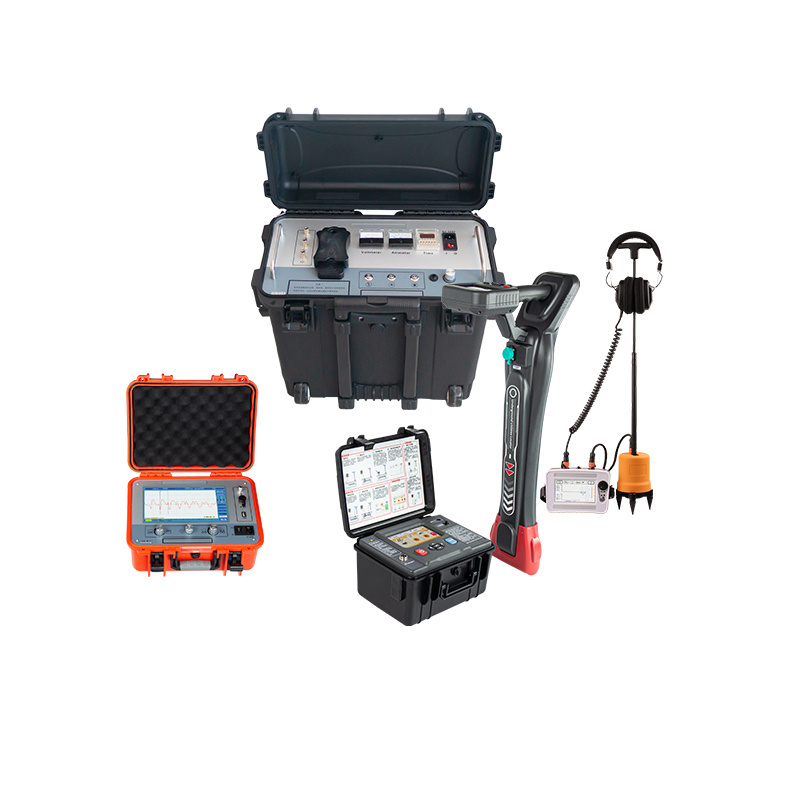

पोर्टेबल केबल दोष स्थान प्रणाली
502A2+503C+507C+535-2L
प्रणाली कार्य
1केबल दोष बिंदु फ्लैश और निर्वहन के लिए डीसी या उच्च वोल्टेज पल्स का उपयोग करें
2केबल मुख्य इन्सुलेशन दोषों के सभी प्रकार के एक मोटे पैमाने पर माप करने के लिए यात्रा तरंग प्रतिबिंब सिद्धांत का उपयोग करें
3केबल मुख्य इन्सुलेशन दोष के सभी प्रकार के एक सटीक माप करने के लिए ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करें
I, उच्च वोल्टेज वृद्धि जनरेटर XHHV535-2L
| आउटपुट मोड | ईएमपी (इम्पल्स), डीसी (प्रतिरोध वोल्टेज) |
| आउटपुट वोल्टेज | 0-32kV |
| अंतर्निहित संधारित्र | 2μF |
| डिस्चार्ज ऊर्जा | अधिकतम 1024J |
| प्रभाव शक्ति | 250W चोटी |
| धक्का दर | ऑटोमैटिक प्रभाव के लिए लगभग6सेकंड |
| अधिभार वोल्टेज स्तर स्विच | मैनुअल |
| वोल्टेज समायोजन प्रकार | निरंतर |
| संकेत | उच्च वोल्टेज साइड वोल्टेज मीटरिंग, आउटपुट वोल्टेज का संकेत और वास्तविक समय में वर्तमान |
| ऑपरेटिंग मोड स्विच | मैनुअल |
| डीसी मोड में न्यूनतम आउटपुट करंट | 7.5mA पर32केवी |
| सुरक्षित सुरक्षा | शून्य स्टार्ट सुरक्षा समारोह के साथ, सुरक्षित और विश्वसनीय |
| निलंबन | अद्वितीय उच्च वोल्टेज माप डिजाइन, स्टॉप की स्थिति में यह स्वचालित रूप से डिवाइस के आंतरिक क्षमता को निर्वहन करेगा |
| कार्य शक्ति | AC 220V±15%,50 हर्ट्ज±1हर्ज(60 हर्ट्ज) |
| डीसी वोल्टेज परीक्षण का सामना | आउटपुट वोल्टेज समायोज्य और संकेत सीमा 0-32kV, आउटपुट करंट इंडिकेशन रेंज 0-20A |
| सुरक्षा | समाप्त-वोल्टेजअतिप्रवाह, अतिगर्मी संरक्षण। ऑपरेशन के बाद स्वचालित डिस्चार्ज |
| सुरक्षा रेटिंग | IP54 से कम नहीं |
| कुल वजन | अधिक नहीं30किलो |
II,TDR केबल दोष पता लगाने वाला XHGG502A2
| फिक्स्ड-पॉइंट मोड | मानक मोड, बढ़ाया मोड, शोर कम करने का मोड, कस्टम मोड (ms, तरंग रूप) |
| फिक्स्ड पॉइंट विधि | बुद्धिमान समय अंतर विधि, विद्युत चुम्बकीय निरीक्षण विधि, ध्वनिक माप विधि |
| स्थान सटीकता | स्थिर बिंदुः 0.1 मीटर, पथः 0.1 मीटर |
| प्रदर्शन | टीएफटी अल्ट्रा-ब्राइट 5-इंच, 800×480 सच्चा रंग |
| भाषा | ग्राफिकल भाषा अधिक सहज है |
| लाभ | 120dB, पूरी तरह से स्वचालित समायोजन, भी मैन्युअल रूप से समायोजित किया जा सकता |
| आवृत्ति सीमा | 100~1600 हर्ट्ज |
| गतिशील सीमा | 0~112dBगियर) |
| सिंक्रोन ट्रिगर | ध्वनिक पूर्ण स्वचालित समकालिक ट्रिगर; चुंबकीय क्षेत्र पूर्ण स्वचालित समकालिक ट्रिगर |
| पता लगाने की सीमा | 0.00~99.99ms,75mV~75V |
| जांच | स्वचालित मूक, पूरी तरह से डिजिटल धातु बुद्धिमान जांच |
| हेडफोन | 600Ω सैन्य-ग्रेड मजबूत शोर कम करने और विरोधी हस्तक्षेप प्रौद्योगिकी |
| कार्य शक्ति | 4*18650 मानक लिथियम बैटरी |
| कार्य समय | 8 घंटे से अधिक |
| परिवेश का तापमान | -25 से 65 डिग्री सेल्सियस; सापेक्ष आर्द्रताः ≤90% |
| वजन | मेजबान 0.6kg; सेंसर 1.4kg |
| जलरोधक ग्रेड | IP65 |
IV,केबल पथ व्यापक परीक्षक XHGX507C
| रिसीवर | |
| कार्य | पाइपलाइन का पता लगाना (केबल की स्थिति का पता लगाना, दिशा प्रदर्शन, गहराई माप, वर्तमान माप), केबल की पहचान, ए-फ्रेम दोष का पता लगाना (वैकल्पिक कार्य) |
| शक्ति | 8.4V बड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी |
| इनपुट विधि | अंतर्निहित रिसीवर कॉइल, लचीला कैलिपर, ए-फ्रेम (वैकल्पिक कार्य) |
