केबल शीथ दोष लोकेटर 60kV डिजिटल बर्न-थ्रू ब्रिज 750mA एचवी टेस्ट करंट XHSC-60Q

XHSC-60Q केबल शीट दोष लोकेटर एक पेशेवर डिजिटल बर्न-थ्रू ब्रिज है जिसे जटिल केबल प्रणालियों में शीट, इन्सुलेशन और उच्च प्रतिरोध दोषों का पता लगाने के लिए डिज़ाइन किया गया है।यह एक पोर्टेबल इकाई में बर्न-थ्रू और बुद्धिमान ब्रिज माप को एकीकृत करता है: बर्न-थ्रू मोड उच्च प्रतिरोध दोषों को कम प्रतिरोध दोषों में तेजी से परिवर्तित करने के लिए 400mA की अधिकतम आर्क धारा के साथ 60kV सीसी नामित वोल्टेज आउटपुट करता है,जबकि डिजिटल ब्रिज मोड अत्यधिक सटीक गलती दूरी माप के लिए 750mA परीक्षण करंट तक प्रदान करता है.

यह उपकरण विशेष रूप से उच्च वोल्टेज, बड़े क्रॉस-सेक्शन और लंबी लंबाई के जटिल केबल सिस्टम के इन्सुलेशन और शीट दोष पूर्व-स्थान के लिए उपयुक्त है,जीआईएस टर्मिनलों और क्रॉस-बॉन्डिंग कनेक्शन के साथ केबल्स सहितपूर्ण स्थान जीआईएस स्विच को हटाए बिना या क्रॉस-बॉन्डिंग को शॉर्ट-सर्किट किए बिना जल्दी से किया जा सकता है, जिससे साइट पर महत्वपूर्ण आउटेज समय और श्रम की बचत होती है।

यह उपकरण केबल इंजीनियरों को शीट और इन्सुलेशन दोष पूर्व-स्थान के लिए एक विश्वसनीय, व्यापक समाधान प्रदान करता है,जटिल केबल नेटवर्क में उच्च प्रतिरोध दोष खोजने के लिए आवश्यक समय को नाटकीय रूप से कम करना.

केबल शीट दोष सबसे आम लेकिन सबसे कठिन केबल दोषों में से एक हैं। बाहरी शीट केबल को नमी और यांत्रिक क्षति से बचाता है,और आंतरिक अस्तर चालक के साथ पानी के प्रवेश से रोकता हैजब खोदने, संक्षारण, कृंतक के हमले या खराब स्थापना से शीट क्षतिग्रस्त हो जाती है, तो नमी केबल में प्रवेश करती है और धीरे-धीरे इन्सुलेशन बिगड़ने और अंततः विफलता का कारण बनती है।

एक पूर्ण इन्सुलेशन टूटने के विपरीत, एक शीट दोष अक्सर एक उच्च प्रतिरोध विशेषता है कि पारंपरिक परीक्षण संकेतों को अवरुद्ध दिखाता है।XHSC-60Q अपने एकीकृत जलने के माध्यम से समारोह के साथ इन मामलों को संभालती है: 60kV DC आउटपुट 400mA तक के आर्क करंट के साथ उच्च प्रतिरोध दोष बिंदु को स्थिर कम प्रतिरोध दोष में कार्बोनाइज़ करता है और डिजिटल ब्रिज तब दोष दूरी को ±(0 के साथ मापता है।1% ·L + 1) m सटीकतायह XHSC-60Q को दोष रूपांतरण से लेकर दूरी मापने तक, शीट दोष पूर्व-स्थान के लिए एक पूर्ण समाधान बनाता है।

XHSC-60Q प्रत्येक परीक्षण की शुरुआत एक बुद्धिमान निदान के साथ करता है जो स्वचालित रूप से केबल की स्थिति का मूल्यांकन करता है और दोष का पता लगाने के लिए सबसे कुशल मार्ग का चयन करता है।निदान परिणाम को निम्नलिखित श्रेणियों में से एक में वर्गीकृत किया जाता है, और उपकरण ऑपरेटर को सही अगले चरण के लिए मार्गदर्शन करता है।

उच्च प्रतिरोध और अस्थिर फ्लैशओवर दोषों के लिए, बर्न-थ्रू मोड 0 ~ 60kV DC को 400mA तक के आर्क करंट के साथ लागू करता है ताकि दोष बिंदु को स्थिर कम प्रतिरोध दोष में कार्बोनाइज किया जा सके।ऑपरेटर बर्न-थ्रू वोल्टेज सेट, एक अधिकतम जलने के माध्यम से समय 90 मिनट तक, और आउटपुट शक्ति है।परीक्षण स्वचालित रूप से समाप्त होता है जैसे ही दोष प्रतिबाधा दूरी माप मोड द्वारा आवश्यक स्तर पर गिर जाती है, समय की बचत और केबल पर अनावश्यक तनाव से बचने के लिए।

XHSC-60Q विभिन्न क्षेत्र स्थितियों के अनुरूप दो दूरी माप मोड प्रदान करता है। ब्रिज मोड में ऑपरेटर ज्ञात केबल लंबाई इनपुट करता है;क्रॉस-सेक्शन मोड में ऑपरेटर केबल सामग्री और क्रॉस-सेक्शन क्षेत्र इनपुट करता है, और दोष दूरी को तब भी मापा जा सकता है जब कुल केबल लंबाई अज्ञात हो।

दोनों मोड में परीक्षण धारा 20mA से 750mA तक चयन योग्य है। 20 ~ 75mA की धाराओं के लिए आउटपुट वोल्टेज 4000V है,80 ~ 400mA की धाराओं के लिए संबंध वोल्टेज (V) × वर्तमान (mA) = 300W का अनुसरण करता है, और 410 ~ 750mA की धाराओं के लिए 400V है, जो हर स्थिति में सटीक माप के लिए एक मजबूत संकेत सुनिश्चित करता है।

सेटिंग मेनू समय सेटिंग, डिवाइस जानकारी, ऐतिहासिक रिकॉर्ड और कार्य विकल्प प्रदान करता है। पुल मोड और क्रॉस सेक्शन मोड दोनों के ऐतिहासिक परीक्षण डेटा स्वचालित रूप से संग्रहीत होते हैं,100 तक रिकॉर्ड की क्षमता के साथ जो समीक्षा की जा सकती है, व्यक्तिगत रूप से हटाया या खाली कर दिया जाता है। कार्य विकल्पों में स्मार्ट बर्न-थ्रू फ़ंक्शन और ग्राउंडिंग डिटेक्शन फ़ंक्शन शामिल हैं; जब ग्राउंडिंग डिटेक्शन सक्षम है,उपकरण बलपूर्वक जाँच करता है कि सुरक्षात्मक जमीन और कार्यस्थल के बीच प्रतिबाधा सुरक्षित सीमा के भीतर है, और अन्यथा वोल्टेज बढ़ाने की अनुमति नहीं देगा।

मानक आपूर्ति में बुद्धिमान बर्न-थ्रू ब्रिज मुख्य इकाई, ब्रिज परीक्षण बॉक्स, 5 स्पेयर फ्यूज (10A, 5 × 20), FJ1 ब्रिज पोजिशनिंग टेस्ट लीड शामिल हैं।कम प्रतिरोध वाले शॉर्ट सर्किट के लिए FJ2, FJ4 बर्न-थ्रू स्रोत आउटपुट लीड, एक समर्पित ग्राउंडिंग केबल, एक डिस्चार्ज रॉड ग्राउंडिंग केबल, पावर कॉर्ड और डिस्चार्ज रॉड।लंबे केबल खंडों के लिए वैकल्पिक FJ1L और FJ4L विस्तारित 20 मीटर के तार उपलब्ध हैं.

सटीक और सुरक्षित माप के लिए सही वायरिंग आवश्यक है। एक्सएचएससी-60क्यू किसी भी उच्च वोल्टेज को लागू करने से पहले स्वचालित वायरिंग जांच और सुरक्षात्मक ग्राउंडिंग का पता लगाने के साथ ऑपरेटर का समर्थन करता है।

खदानों और भारी औद्योगिक संयंत्रों में विद्युत आपूर्ति के लिए व्यापक मध्यम और उच्च वोल्टेज केबल नेटवर्क हैं, जो अक्सर कठोर वातावरण में लगाए जाते हैं जहां खुदाई से क्षतिग्रस्त हो जाती है,कंपन और संक्षारक मीडिया आम हैएक्सएचएससी-60क्यू रखरखाव टीमों को शीट और इन्सुलेशन दोषों को जल्दी से खोजने में मदद करता है, उत्पादन हानि को कम करता है और महत्वपूर्ण उपकरणों की सुरक्षा सुनिश्चित करता है।

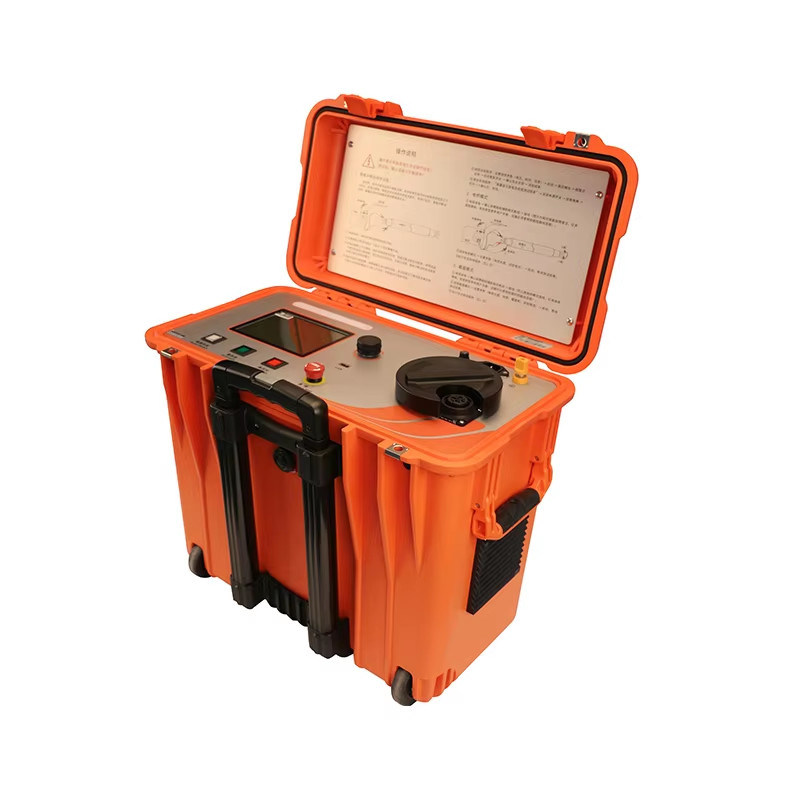

रेलवे और मेट्रो प्रणाली ट्रैक के साथ, सुरंगों में और स्टेशनों में विश्वसनीय बिजली केबलों पर निर्भर करती है। इन प्रणालियों में केबल की खराबी से सेवा में व्यवधान और सुरक्षा जोखिम पैदा होते हैं।पुल-रॉड चेसिस और रोलर्स के साथ पोर्टेबल 22 किलोग्राम डिजाइन रेलवे रखरखाव चालक दल के लिए आदर्श है, और अंधा धब्बा मुक्त पुल विधि स्टेशन और सिग्नल पावर नेटवर्क के विशिष्ट छोटे केबल अनुभागों को संभालती है।

डाटा सेंटर और वाणिज्यिक भवनों में घने केबल नेटवर्क होते हैं जहां डाउनटाइम बेहद महंगा होता है। इन सुविधाओं का रखरखाव करने वाले बिजली ठेकेदारों को तेजी से, सटीक दोष पता लगाने के उपकरण की आवश्यकता होती है।XHSC-60Q के स्वचालित निदान और एक बटन के संचालन से साइट पर कर्मचारियों के लिए कौशल की आवश्यकता कम हो जाती है, जबकि स्वचालित डेटा भंडारण स्वीकृति और रखरखाव प्रलेखन के लिए पूर्ण परीक्षण रिकॉर्ड प्रदान करता है।

ग्रामीण विद्युत ग्रिड नवीनीकरण परियोजनाओं में कई जोड़ों और मिश्रित केबल प्रकारों के साथ लंबे केबल खंड शामिल हैं।XHSC-60Q के क्रॉस-सेक्शन मोड दोष दूरी मापता है, भले ही कुल केबल लंबाई अज्ञात है, जो ग्रामीण नेटवर्क में एक आम स्थिति है। 100V से 240V तक की व्यापक सीमा के इनपुट पावर भी विभिन्न साइट पावर स्थितियों के अनुकूल है।

परंपरागत रूप से, बर्न-थ्रू और ब्रिज माप के लिए भारी बाहरी केबलिंग और मैनुअल मोड स्विचिंग के साथ दो अलग-अलग उपकरणों की आवश्यकता होती है। एक्सएचएससी -60 क्यू दोनों को एक एकीकृत इकाई के साथ बदल देता है।

XHSC-60Q केबल शीट दोष लोकेटर के बारे में अधिक जानकारी के लिए, विस्तृत विनिर्देशों, प्रदर्शन वीडियो और मूल्य निर्धारण सहित, कृपया हमारी बिक्री टीम से संपर्क करें।हम आपके केबल नेटवर्क के लिए सबसे उपयुक्त केबल दोष स्थान समाधान की सिफारिश करने के लिए खुश हैं.
