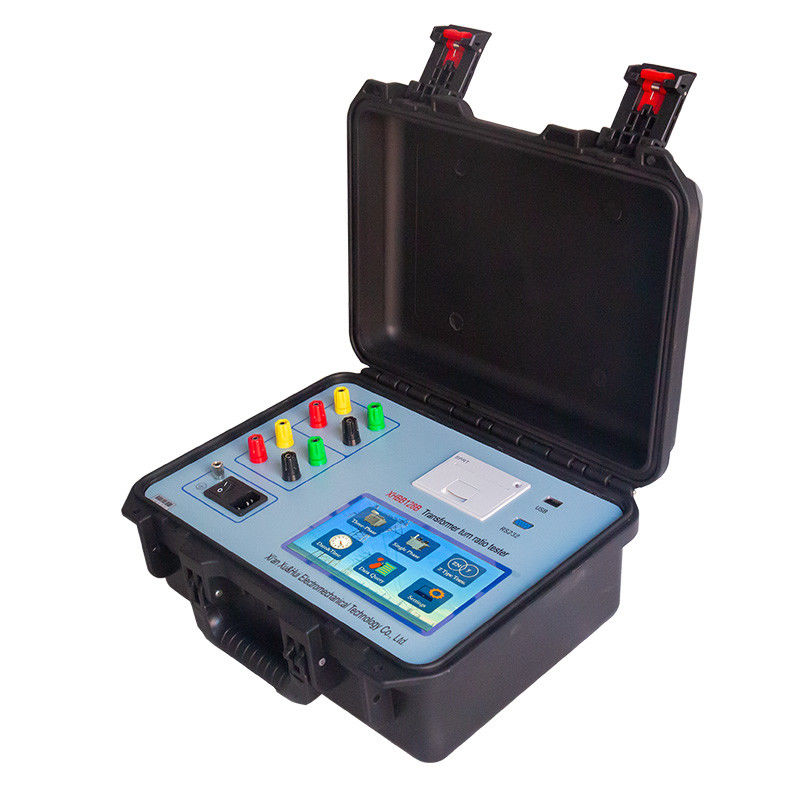

XHBB128B ट्रांसफॉर्मर टर्न्स रेशियो टेस्टर टीटीआर ट्रांसफॉर्मर टेस्टर अनुकूलन के साथ

अर्ध-तैयार और तैयार बिजली ट्रांसफार्मर के उत्पादन प्रक्रिया में, नए स्थापित ट्रांसफार्मर को चालू करने से पहले और विद्युत मंत्रालय के निवारक परीक्षण नियमों के अनुसार, ऑपरेटिंग ट्रांसफार्मर के घुमाव अनुपात या वोल्टेज अनुपात का परीक्षण करना आवश्यक है, और ट्रांसफार्मर घुमाव अनुपात की जांच की जा सकती है। शुद्धता, टैप चेंजर की स्थिति, क्या ट्रांसफार्मर शॉर्ट-सर्किट है, क्या ट्रांसफार्मर को समानांतर में संचालित किया जा सकता है। पारंपरिक अनुपात ब्रिज का पढ़ना सहज नहीं है, और रूपांतरण केवल चरण दर चरण किया जा सकता है।

यह XHBB128B ट्रांसफार्मर घुमाव अनुपात परीक्षक पारंपरिक रूपांतरण अनुपात ब्रिज परीक्षण की कमियों को दूर करता है। यह संचालित करने में आसान और सहज है। यह तीन-चरण सटीक इन्वर्टर बिजली आपूर्ति को अपनाता है, जिसमें तेज़ परीक्षण और उच्च सटीकता होती है।




1. उपकरण माप वोल्टेज के रूप में एकल-चरण मुख्य बिजली आपूर्ति के बजाय तीन-चरण सटीक इन्वर्टर बिजली आपूर्ति का उपयोग करता है, जो माप के दौरान मुख्य वोल्टेज के हार्मोनिक प्रभाव को समाप्त करता है और माप को अधिक सटीक बनाता है। जब कार्यशील बिजली स्रोत एक जनरेटर होता है, तो इसका कोई प्रभाव नहीं पड़ता है।
2. तीन-चरण आउटपुट वोल्टेज अपनाएं, परीक्षण गति में सुधार करें, चरणों के बीच के कोण को मापें, और स्वचालित रूप से ट्रांसफार्मर वायरिंग समूह 0-11 की पहचान करें।
3. यह विभिन्न प्रकार के ट्रांसफार्मर के लिए उपयुक्त है, विशेष रूप से Z-प्रकार के ट्रांसफार्मर, रेक्टिफायर ट्रांसफार्मर, ग्राउंड ट्रांसफार्मर, इलेक्ट्रिक फर्नेस ट्रांसफार्मर, फेज़-शिफ्ट ट्रांसफार्मर, बैलेंस ट्रांसफार्मर आदि के माप के लिए। माप पैरामीटर सबसे व्यापक हैं।
4. स्व-निर्मित सटीक तीन-चरण इन्वर्टर बिजली आपूर्ति को अपनाया जाता है, जिसमें उच्च और निम्न वोल्टेज रिवर्स कनेक्शन सुरक्षा, ट्रांसफार्मर इंटर-टर्न शॉर्ट सर्किट सुरक्षा, जगह में नहीं टैप स्विच सुरक्षा, आउटपुट फुल शॉर्ट सर्किट सुरक्षा है, और उपकरण की स्थिरता बढ़ जाती है।
5. रेटेड पैरामीटर दर्ज करने के बाद, टैप चेंजर के ट्रांसफार्मर अनुपात, त्रुटि मान और टैप स्थिति को स्वचालित रूप से मापा जा सकता है, विशेष रूप से असममित टैप वाले टैप चेंजर के लिए, ट्रांसफार्मर टैप चेंजर की सटीक स्थिति को भी सटीक रूप से मापा जा सकता है। 99 टैप बिंदुओं को मापने में सक्षम एक टैप चेंजर।

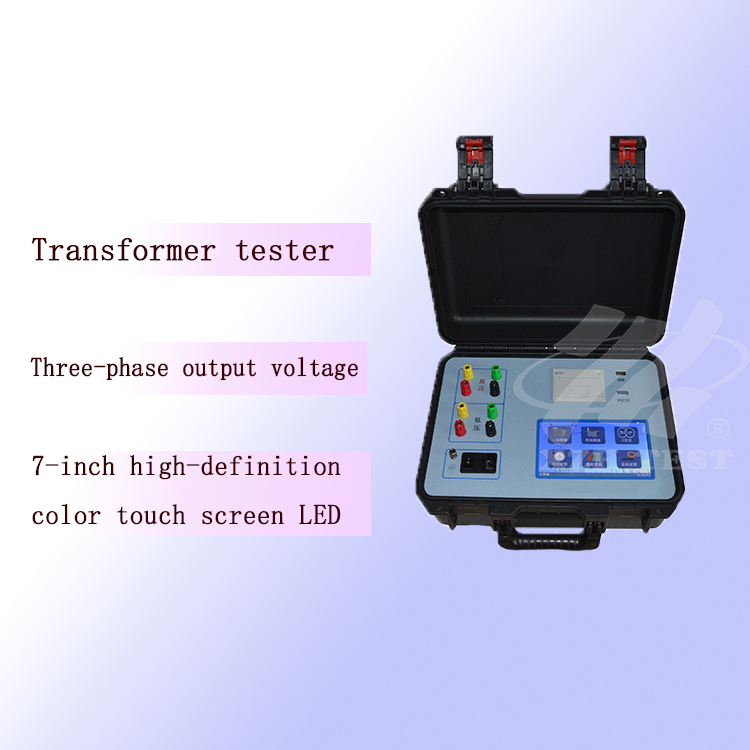

6. 7-इंच हाई-डेफिनिशन कलर टच स्क्रीन एलसीडी का उपयोग करना, मॉड्यूलर डिस्प्ले, प्रत्येक ऑपरेशन चरण में चीनी संकेत हैं, मैनुअल की आवश्यकता नहीं है, बस उपकरण संचालन को पूरा करने के लिए एलसीडी संकेतों को देखें।
7. उपकरण में प्रिंट आउटपुट, यू डिस्क इंटरफ़ेस और RS232 इंटरफ़ेस दोनों हैं, जो पेपरलेस कार्यालय के लिए सुविधाजनक है।
8. यह बहु-कार्यात्मक इंजीनियरिंग प्लास्टिक बॉक्स को अपनाता है जो ठंड और तापमान के प्रतिरोधी है, सीलबंद और वाटरप्रूफ है, और एंटी-ड्रॉप और शॉक-प्रूफ है, जो फील्ड प्रयोगों के लिए सुविधाजनक है।

1. परीक्षण रेंज: 0.9~10000
2. माप सटीकता: ±0.1%+2 अंक (0.9-500)
±0.2%+2 अंक (501-2000)
                  ±0.5%+2 शब्द (2001-10000)
3. रिज़ॉल्यूशन: 0.0001 न्यूनतम
4. आउटपुट वोल्टेज: लोड के अनुसार स्वचालित रूप से समायोजित करें
5. बिजली आपूर्ति: AC220V±10%   50±1Hz
6. परिवेश का तापमान: -10ºC~40ºC
7. सापेक्षिक आर्द्रता: ≤85%, कोई संघनन नहीं
8. आयाम; होस्ट: 360*290*170(मिमी) वायर बॉक्स: 360*290*170(मिमी)
9. वजन: होस्ट 5.9KG वायर बॉक्स: 5.65KG
