| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | XHGG501A2 |

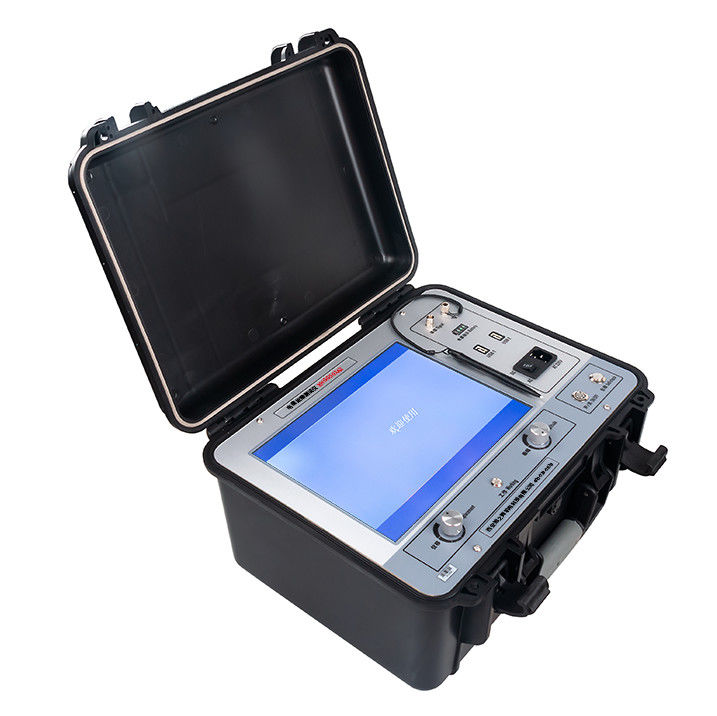

XHGG501A2 केबल दोष परीक्षक 35KV और उससे कम वोल्टेज के स्तर वाले पावर केबलों की मुख्य इन्सुलेशन त्रुटि को सटीक और जल्दी से पता लगा सकता है; केबल लंबाई को कैलिब्रेट कर सकता है;और केबल दफन की दिशा और गहराई का पता लगाने.
वाद्ययंत्र रचना
तकनीकी मापदंड
| नमूना लेने की आवृत्ति | 400MHz |
| कम वोल्टेज पल्स आयाम | 400 वी |
| पल्स चौड़ाई | 0.25uS/2uS/4uS |
| न्यूनतम संकल्प | 0.1 मीटर |
| परीक्षण अंधा क्षेत्र | ≤10 मीटर |
| दूरी माप सीमा | ≥68 किमी |
| माप त्रुटि | ≤±(0.5%×L+1m),L केबल की लंबाई है |
| परीक्षण केबल की लंबाई के रूप में सेट है | <1 किमी (छोटी दूरी); <3 किमी (मध्यम दूरी); >3 किमी (लंबी दूरी) |
| विद्युत आपूर्ति | चार्जिंग AC110V240V, 50Hz/60Hz,बिजली आपूर्ति के लिए अंतर्निहित 10400mAH लिथियम बैटरी |
| कार्य की स्थिति | तापमान -20°C+65°C, सापेक्ष आर्द्रता 90%, वायुमंडलीय दबाव 750±30mmHg |
| मात्रा और वजन | 430×380×220mm-10kg |
ऑपरेशन इंटरफेस परिचय
1 डिस्प्लेः 12.1 इंच औद्योगिक टच स्क्रीन;
2 संचारः कम वोल्टेज पल्स विधि पल्स सिग्नल आउटपुट इंटरफ़ेस, उच्च वोल्टेज फ्लैशओवर विधि नमूना प्राप्त करने वाली सिग्नल इनपुट इंटरफ़ेस;
3 ग्राउंडिंगः सुरक्षा ग्राउंडिंग टर्मिनल;
4 पावर इंडिकेटरः आंतरिक बैटरी पावर दर्शाता है, 4 ग्रिड डिस्प्ले;
5 USB-1: बाहरी वायरलेस नेटवर्क कार्ड और USB संचार उपकरण;
6 यूएसबी-2: बाहरी वायरलेस नेटवर्क कार्ड और यूएसबी संचार उपकरण;
7 पावर स्विच: "I" स्थिति, सिस्टम को पावर देने के लिए AC 220V पावर सप्लाई का प्रयोग करें;
"II" स्थिति, प्रणाली को बिजली देने के लिए आंतरिक बैटरी का उपयोग करें; जब "पावर सोकेट" AC 220V बिजली की आपूर्ति से जुड़ा होता है, तो यह बैटरी को भी चार्ज करता है;
"O" स्थिति, सिस्टम पावर बंद;
8 पावर सोकेटः उपकरण कार्य शक्ति, एसी 220 वी कनेक्शन पोर्ट;
9 फ्यूजः एसी 220 वी बिजली आपूर्ति प्रणाली फ्यूज की स्थापना की जगह;
10 स्व-परीक्षण: निचला कंप्यूटर सिग्नल भेजता है।
11 चालू/बंदः औद्योगिक कंप्यूटर की कार्य शक्ति को चालू और बंद करें;
12 आयामः जब तरंगों को एकत्र किया जाता है, तो एकत्रित तरंगों के आयाम को बदलने के लिए आयाम कुंजी को समायोजित करें;
13 सूचक प्रकाशः परीक्षण विधि को दर्शाने वाला सूचक प्रकाश;
14 विस्थापनः जब वेवफॉर्म्स इकट्ठा करते हैं, तो एकत्रित वेवफॉर्म्स की बेसलाइन की ऊंचाई बदलने के लिए विस्थापन बटन को समायोजित करें
