| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE ISO |
| Model Number: | XHHD523L |

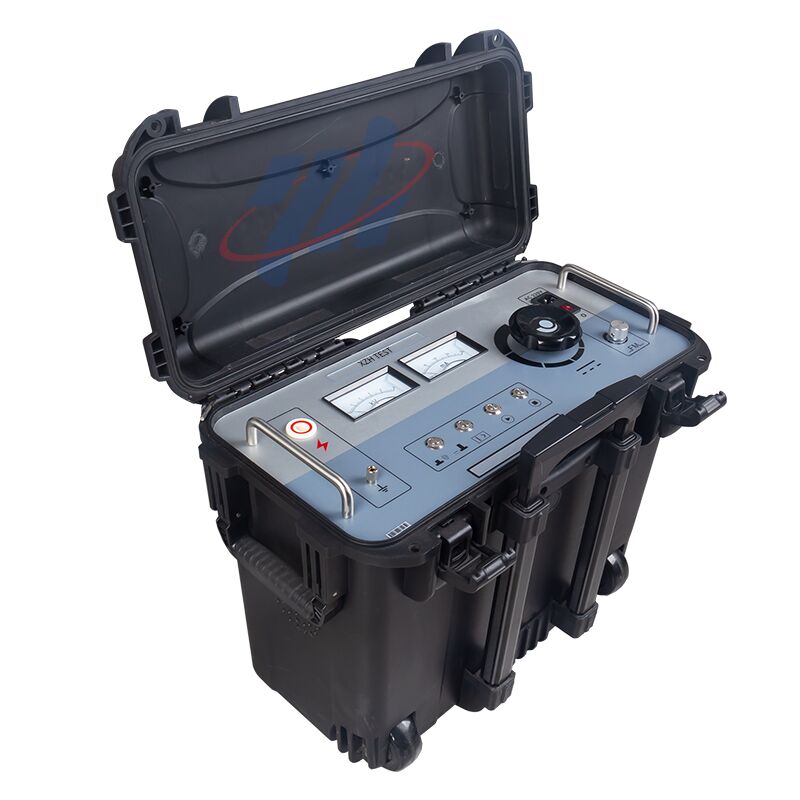

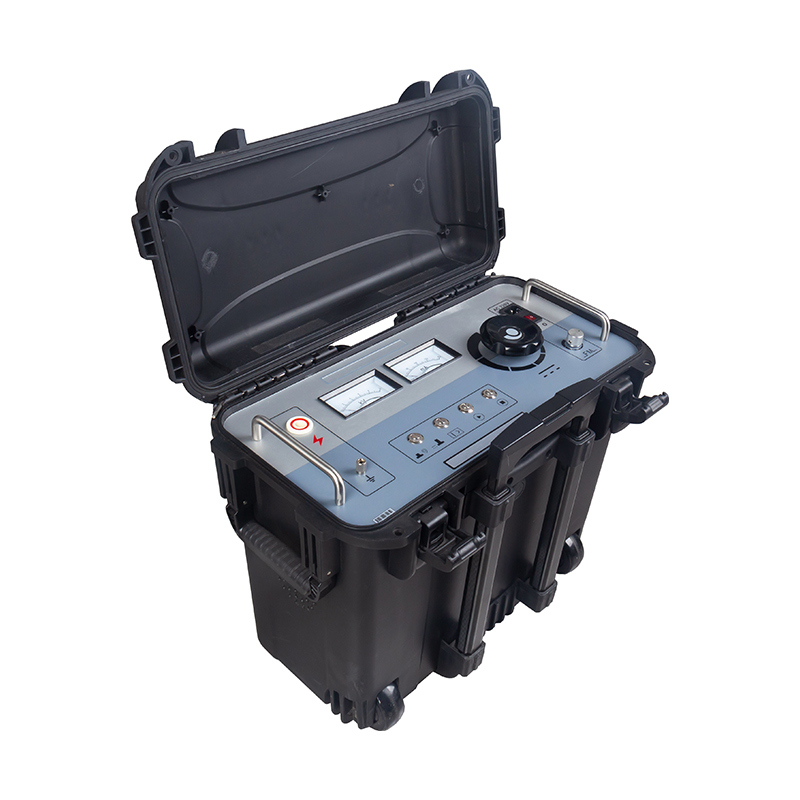

इसके लिए डिज़ाइन किया गया: ट्रांसमिशन एसेट मैनेजर्स, ईपीसी कमीशनिंग कॉन्ट्रैक्टर्स, एचवी केबल सिस्टम इंजीनियर्स, क्रॉस-बॉन्डिंग लिंक बॉक्स विशेषज्ञ
मुख्य मूल्य: ईएचवी केबल सर्किट पर शीथ अखंडता और क्रॉस-इंटरकनेक्शन सिस्टम को सत्यापित करें — लिंक बॉक्स डायग्नोस्टिक्स से लेकर स्टेप वोल्टेज फॉल्ट पिनपॉइंटिंग तक — एक ही पोर्टेबल उपकरण में जो GB50150-2006 के अनुरूप है।
110kV और उससे ऊपर की सिंगल-कोर हाई वोल्टेज केबलों पर, मेटैलिक शीथ इलेक्ट्रोस्टैटिक शील्ड और फॉल्ट करंट रिटर्न पाथ दोनों के रूप में कार्य करती है। सर्कुलेटिंग करंट हानियों को कम करने के लिए, इन शीथ को केबल रूट के साथ नियमित अंतराल पर लिंक बॉक्स के माध्यम से क्रॉस-बॉन्डेड व्यवस्था में कॉन्फ़िगर किया जाता है — आमतौर पर एक पूर्ण ट्रांसपोज़िशन चक्र के लिए हर 500-1000 मीटर पर। प्रत्येक लिंक बॉक्स तीन-चरण शीथ को एक विशिष्ट रोटेशनल पैटर्न में जोड़ता है, जिसमें सर्ज वोल्टेज लिमिटर्स (SVLs) क्षणिक ओवरवोल्टेज घटनाओं के दौरान शीथ इंसुलेशन की सुरक्षा के लिए स्थापित किए जाते हैं।
यह क्रॉस-इंटरकनेक्शन सिस्टम एक अनूठी परीक्षण चुनौती पेश करता है: शीथ केबल टर्मिनेशन से मापी जाने पर अंत से अंत तक एक एकल निरंतर कंडक्टर नहीं है, बल्कि दबे हुए लिंक बॉक्स के माध्यम से इंटरकनेक्टेड एक खंडित नेटवर्क है। इस नेटवर्क में कहीं भी एक शीथ फॉल्ट — चाहे वह केबल आउटर जैकेट पर हो, लिंक बॉक्स के अंदर हो, या एसवीएल के पार हो — केबल टर्मिनेशन से मापी जाने पर भ्रामक परीक्षण परिणाम उत्पन्न कर सकता है। XHHD523L यह प्रदान करके इसका समाधान करता है कि शीथ दोष मौजूद है या नहीं, इसकी पहचान करने के लिए डीसी सहन क्षमता और क्रॉस-बॉन्डेड नेटवर्क में दोष कहाँ स्थित है, इसका पता लगाने के लिए स्टेप वोल्टेज पिनपॉइंटिंग क्षमता दोनों प्रदान करता है।
| उपयोगकर्ता प्रोफ़ाइल | महत्वपूर्ण आवश्यकता को संबोधित किया गया |
|---|---|
| ट्रांसमिशन एसेट मैनेजर्स | कई सबस्टेशनों में 110kV-500kV केबल सर्किट के पोर्टफोलियो का प्रबंधन। XHHD523L एसेट हेल्थ इंडेक्सिंग के लिए मानकीकृत शीथ कंडीशन डेटा प्रदान करता है — यह पहचानता है कि कौन से सर्किट को शीथ क्षरण के स्क्रीन-टू-ग्राउंड फॉल्ट में बढ़ने से पहले हस्तक्षेप की आवश्यकता है जिसके लिए एक अनियोजित आउटेज की आवश्यकता होती है। |
| ईपीसी कमीशनिंग कॉन्ट्रैक्टर्स | GB50150-2006 के अनुसार नए स्थापित केबल सिस्टम का हैंडओवर परीक्षण। XHHD523L आउटर शीथ पर अनिवार्य 10kV/1मिनट डीसी सहन परीक्षण करता है और यदि शीथ विफल हो जाती है तो तत्काल फॉल्ट पिनपॉइंटिंग प्रदान करता है — कमीशनिंग विंडो के दौरान अलग-अलग परीक्षण और स्थान उपकरणों के बीच आगे-पीछे होने को समाप्त करता है। |
| क्रॉस-बॉन्डिंग सिस्टम इंजीनियर्स | इन-सर्विस केबल सर्किट पर लिंक बॉक्स और एसवीएल अखंडता का निदान। विशिष्ट शीथ सेगमेंट पर परीक्षण सिग्नल इंजेक्ट करके और प्रतिक्रिया को मापकर, XHHD523L एक वास्तविक आउटर जैकेट फॉल्ट और एक खराब एसवीएल या पानी-घुसपैठ वाले लिंक बॉक्स के बीच अंतर करने में मदद करता है — दो समस्याएं जिनके मरम्मत की रणनीतियाँ बहुत अलग हैं। |
| नवीकरणीय ऊर्जा ईपीसी टीमें | बड़े पैमाने पर सौर फार्म और अपतटीय पवन केबल लैंडफॉल में 33kV-220kV दबे हुए कलेक्टर सर्किट के किलोमीटर शामिल हैं। केबल बिछाने या बैकफिलिंग के दौरान पेश किए गए शीथ फॉल्ट को प्रोजेक्ट हैंडओवर की समय सीमा से पहले स्थित और मरम्मत की जानी चाहिए। XHHD523L का वन-की मोड टॉगल कमीशनिंग टीम को परीक्षण सेटअप को फिर से कॉन्फ़िगर किए बिना सहन परीक्षण से फॉल्ट लोकेशन पर जाने देता है। |
| पैरामीटर | विनिर्देश |
|---|---|
| इनपुट पावर | AC 220V ±10%, 50Hz ±2Hz |
| आउटपुट वोल्टेज | 0–10 kV DC (स्क्वायर वेव, लगातार समायोज्य) |
| आउटपुट करंट | 0–200 mA |
| आउटपुट क्षमता | 2 kVA |
| आवृत्ति रेंज | 0.2 Hz – 5 Hz (लोकेटिंग मोड में लगातार समायोज्य) |
| लागू केबल | 10kV–500kV सिंगल-कोर और थ्री-कोर पावर केबल |
| परीक्षण मोड | फॉल्ट लोकेटिंग (स्टेप वोल्टेज) / डीसी सहन — एलईडी इंडिकेटर्स के साथ वन-की टॉगल (लाल = सहन, हरा = लोकेटिंग) |
| अनुरूप मानक | GB50150-2006 (केबल आउटर शीथ हैंडओवर परीक्षण और निवारक परीक्षण), क्रॉस-इंटरकनेक्शन सिस्टम परीक्षण आवश्यकताएं |
| सुरक्षा सुरक्षा | जीरो-पोजीशन स्टार्ट इंटरलॉक, स्टॉप पर ऑटो-डिस्चार्ज (एचवी स्वचालित रूप से शून्य हो जाता है), ओवर-करंट/ओवर-वोल्टेज/ओवर-टेम्परेचर प्रोटेक्शन, नीले एलईडी इंडिकेटर के साथ ओवरकरंट प्रोटेक्शन स्विच |
| डिस्प्ले | डुअल एनालॉग मीटर (kV वोल्टमीटर + mA एमीटर) — सभी प्रकाश स्थितियों में वास्तविक समय, स्पष्ट रीडिंग |
| पैकेज आयाम | 64 * 42 * 70 सेमी |
| सकल वजन | 48 किग्रा |
| ब्रांड / मूल | XZH TEST / शीआन, शानक्सी, चीन |
| प्रमाणन | CE, ISO |
| रिसीवर नियंत्रण | कार्य |
|---|---|
| माइक्रो-एम्पीयर मीटर | सिग्नल की परिमाण और ध्रुवीयता को इंगित करता है — सुई विक्षेपण दिशा पुष्टि करती है कि ऑपरेटर स्टेप वोल्टेज सर्वेक्षण के दौरान फॉल्ट पॉइंट के पास पहुंच रहा है या उससे आगे निकल गया है |
| सिग्नल इनपुट | ए-फ्रेम सब-रैक (स्टेप वोल्टेज विधि) या रिसीवर क्लैंप (पक्की सतहों के लिए इंडक्टिव सिग्नल ट्रेसिंग) से कनेक्शन स्वीकार करता है |
| जीरो एडजस्टमेंट | कमजोर सिग्नल वातावरण जैसे गहरे दबे हुए केबल या उच्च-प्रतिरोध वाली मिट्टी की स्थिति में लगातार फॉल्ट डिटेक्शन के लिए मोड I (एम्प्लीफाइड मोड) में संदर्भ बेसलाइन को कैलिब्रेट करता है |
| संवेदनशीलता समायोजन | इनपुट सिग्नल आयाम को नियंत्रित करता है — गहरे दबे हुए केबल के लिए बढ़ाएं, उथली स्थापनाओं या मजबूत संकेतों के लिए मीटर पठनीयता बनाए रखने के लिए घटाएं |
| मोड स्विच (I / 0 / II) | मोड I: कमजोर संकेतों के लिए एम्प्लीफाइड मोड (ए-फ्रेम + क्लैंप समर्थित)।मोड II: मजबूत संकेतों के लिए डायरेक्ट मोड (केवल ए-फ्रेम, आंतरिक एम्पलीफायर को बायपास करता है)।0: पावर ऑफ पोजीशन |
फील्ड एडवांटेज — कोई ब्लाइंड एरिया नहीं: टीडीआर-आधारित केबल फॉल्ट लोकेटर के विपरीत जिनमें टेस्ट टर्मिनल के पास एक माप डेड ज़ोन होता है, XHHD523L स्टेप वोल्टेज विधि में शून्य ब्लाइंड एरिया होता है। यह केबल टर्मिनेशन पॉइंट के ठीक बगल में शीथ फॉल्ट का पता लगा सकता है — कमीशनिंग परीक्षणों के लिए एक महत्वपूर्ण क्षमता जहां केबल ग्लैंड इंस्टॉलेशन के दौरान टर्मिनेशन के पास शीथ क्षति अक्सर होती है।

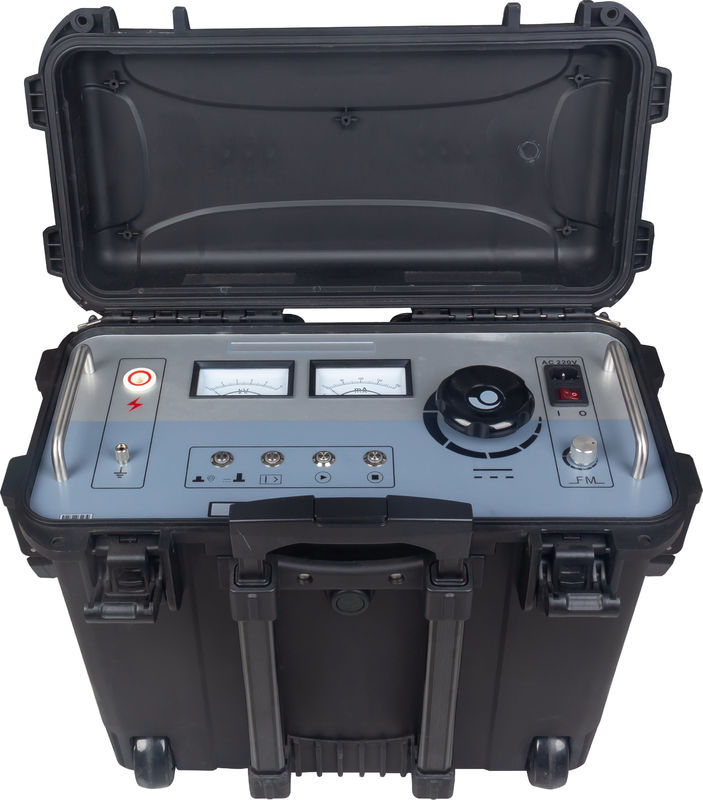

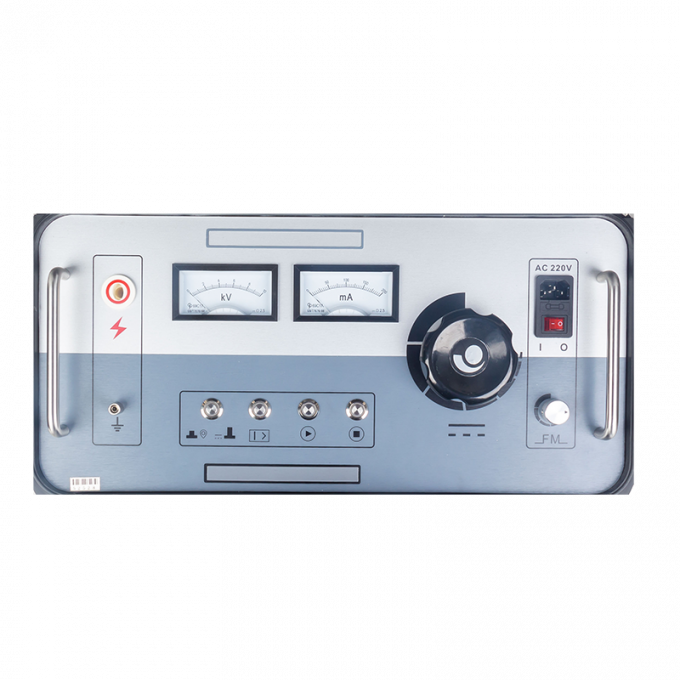

XHHD523L फ्रंट पैनल फील्ड डिप्लॉयमेंट के दौरान ऑपरेटर त्रुटि को कम करते हुए, बाएं से दाएं ऑपरेटिंग फ्लो में लेआउट किया गया है:
दसियों या सैकड़ों किलोमीटर 110kV-500kV केबल सर्किट के लिए जिम्मेदार ट्रांसमिशन एसेट मैनेजर के लिए, शीथ कंडीशन डेटा सिर्फ एक परीक्षण परिणाम नहीं है — यह भविष्य के रखरखाव व्यय के लिए अग्रणी संकेतक है। एक समझौता शीथ वाला केबल स्क्रीन जंग, संभावित स्क्रीन ब्रेकडाउन और अंतिम मजबूर आउटेज के काउंटडाउन पर है। XHHD523L एक कंडीशन-आधारित रखरखाव रणनीति को सक्षम बनाता है:
