केबल डिजिटल बर्न थ्रू ब्रिज

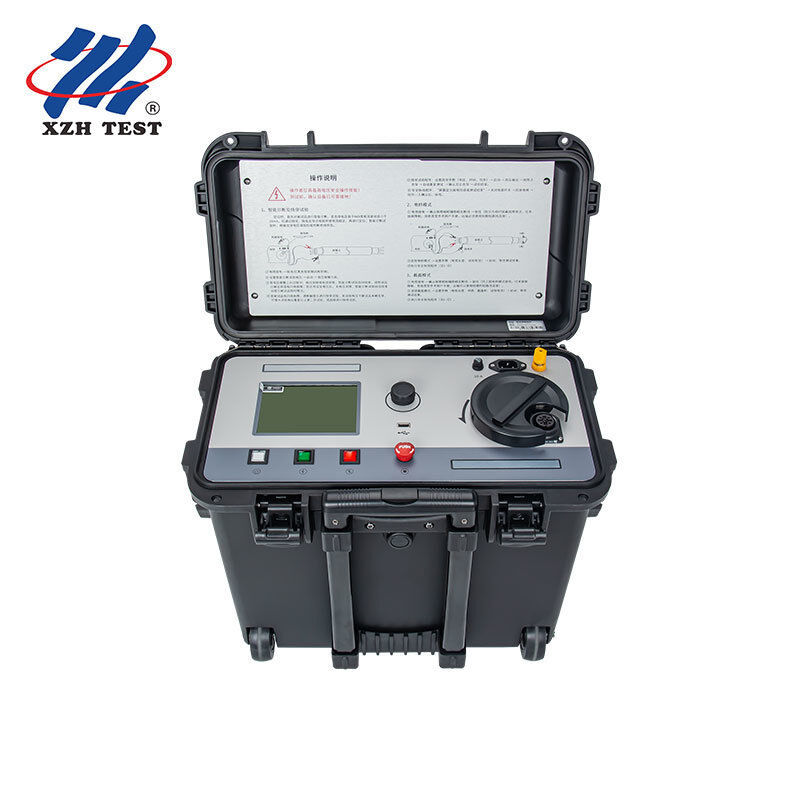

XHSC-60Q केबल डिजिटल बर्न थ्रू ब्रिज एक एकीकृत उच्च-वोल्टेज नैदानिक ​​उपकरण है जो 60kV बर्न-थ्रू क्षमता को उच्च-सटीकता 750mA इंटेलिजेंट डिजिटल ब्रिज के साथ जोड़ता है। विशेष रूप से खनन संचालन, सुरंग निर्माण परियोजनाओं और भारी औद्योगिक रखरखाव ठेकेदारों के लिए इंजीनियर किया गया है, यह उन वातावरणों में उत्कृष्ट है जहां केबल अत्यधिक यांत्रिक तनाव, नमी प्रवेश और परिचालन दुरुपयोग के अधीन होते हैं - ऐसी स्थितियां जो अक्सर जटिल उच्च-प्रतिरोध दोष उत्पन्न करती हैं जिनके लिए शक्तिशाली बर्न-थ्रू और माइक्रो-लेवल फॉल्ट प्री-लोकेशन सटीकता दोनों की आवश्यकता होती है।

• डुअल-मोड ऑपरेशन: बर्न-थ्रू मोड 60kV / 400mA प्रदान करता है तीव्र उच्च-प्रतिरोध दोष कार्बनीकरण के लिए; इंटेलिजेंट ब्रिज मोड 750mA आउटपुट करता है अति-सटीक दोष दूरी माप के लिए।
• 750mA उच्च-सटीकता ब्रिज: उद्योग-अग्रणी ब्रिज करंट गंभीर रूप से खराब केबलों पर भी सटीक प्री-लोकेशन सुनिश्चित करता है जटिल दोष हस्ताक्षर के साथ - सीमित खदान दीर्घाओं और सुरंगों में खुदाई पदचिह्न को कम करता है।
• इंटेलिजेंट डिजिटल नियंत्रण: माइक्रोप्रोसेसर-शासित विनियमन वास्तविक समय एलसीडी निगरानी के साथ, एक-स्पर्श मोड स्विचिंग, और उच्च-वोल्टेज संचालन के दौरान स्वचालित सुरक्षा लॉकआउट।
• कॉम्पैक्ट और रग्ड डिज़ाइन: पोर्टेबल पुल-रॉड प्लास्टिक केस निर्माण संकीर्ण खदान शाफ्ट और सुरंग पहुंच बिंदुओं के माध्यम से परिवहन के लिए उपयुक्त है। धूल भरे, आर्द्र और कंपन-प्रवण औद्योगिक वातावरण का सामना करने के लिए निर्मित।
• वाइड केबल संगतता: उच्च-वोल्टेज, बड़े-अनुभाग, लंबी-दूरी जटिल केबल सिस्टम के लिए उपयुक्त - जिसमें खनन और सुरंग निर्माण बुनियादी ढांचे में आम कवच, शीथेड और क्रॉस-इंटरकनेक्टेड कॉन्फ़िगरेशन शामिल हैं।
• कोई ब्लाइंड स्पॉट नहीं: वेव रिफ्लेक्शन विधियों के विपरीत, ब्रिज विधि बहुत छोटे केबल अनुभागों और निकट-अंत दोषों पर भी सटीक दोष स्थान प्रदान करती है - सीमित-स्थान प्रतिष्ठानों के लिए महत्वपूर्ण।

• भूमिगत खनन: निरंतर खनिकों, लॉन्गवॉल शीयरर्स, कन्वेयर सिस्टम और वेंटिलेशन पंखों को बिजली देने वाले उच्च-वोल्टेज फीडर केबलों पर निदान - जहां चट्टान गिरने और उपकरण यातायात से केबल क्षति नियमित है।
• टनल बोरिंग और निर्माण: टीबीएम ट्रेलिंग केबलों और साइट वितरण नेटवर्क पर दोष प्री-लोकेशन, अग्रिम दरों को बाधित किए बिना लक्षित मरम्मत को सक्षम करना।
• भारी औद्योगिक संयंत्र: स्टील मिल, सीमेंट प्लांट, रासायनिक प्रसंस्करण सुविधाएं - ऐसे वातावरण जहां दबे हुए केबल थर्मल साइकलिंग, संक्षारक वातावरण और कंपन-प्रेरित गिरावट का सामना करते हैं।
• तीसरे पक्ष के परीक्षण सेवाएं: स्वतंत्र विद्युत परीक्षण ठेकेदार जो खनिकों, निर्माण फर्मों और औद्योगिक सुविधा प्रबंधकों को केबल नैदानिक ​​सेवाएं प्रदान करते हैं।

XHSC-60Q दो पूरक मोड में संचालित होता है। बर्न-थ्रू मोड में, एक नियंत्रित 60kV डीसी आउटपुट उच्च-प्रतिरोध दोष बिंदु को कार्बनयुक्त करता है, जिससे प्रतिबाधा संभावित सैकड़ों किलो-ओम से एकल-अंक ओम तक कम हो जाती है। एक बार दोष को कम प्रतिरोध में परिवर्तित कर दिया जाता है, 750mA इंटेलिजेंट डिजिटल ब्रिज मरे लूप सिद्धांत का उपयोग करके दोष की दूरी को सटीक रूप से मापता है - पल्स रिफ्लेक्शन तकनीकों की ब्लाइंड-स्पॉट सीमाओं के बिना ±(0.2%·L+1)m सटीकता प्राप्त करता है। यह डुअल-मोड वर्कफ़्लो खनन और भारी औद्योगिक वातावरण में पाए जाने वाले सबसे चुनौतीपूर्ण केबल सिस्टम पर भी विश्वसनीय दोष प्री-लोकेशन सुनिश्चित करता है।
