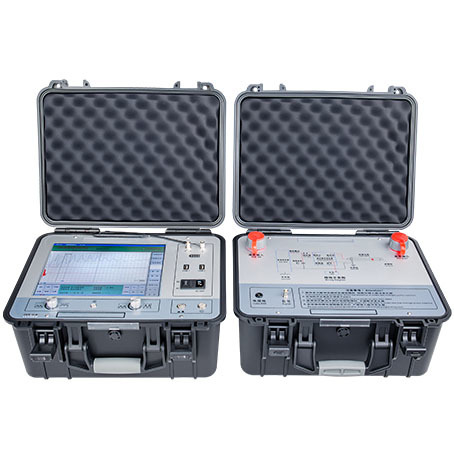

10kV 11kV भूमिगत केबल फॉल्ट लोकेटर सिस्टम XHGG502

• बिजली केबलों के मुख्य इन्सुलेशन विफलता सटीक और जल्दी से पता लगाने
• केबल की लंबाई कालन करें
• सही ढंग से दफन केबल की दिशा और गहराई का पता लगाने
• मानक डीसी के साथ केबल का प्रूफ परीक्षण
• केबल पर दोष-दूरी का पता लगाना
• जमीन पर केबल के दोषों की पिन-पॉइंटिंग
• पथ-भूमिगत केबलों का पता लगाना
• केबल बंडल से केबल का चयन करना

केबल दोष पूर्व-स्थान परीक्षण के अंत से केबल दोष की दूरी (मीटर या फीट में) निर्धारित करता है। यह एक महत्वपूर्ण पहलू है,केबल दोष के सटीक पूर्व-स्थान के रूप में पारंपरिक अधिभार जनरेटर और सटीक विधि की तुलना में अंतिम दोष स्थान के लिए लिया समय को कम करता हैप्री-लोकेशन कम वोल्टेज विधियों जैसे टाइम-डोमेन रिफ्लेक्टोमीटर (टीडीआर) और उच्च वोल्टेज विधियों जैसे सिम, एआरसी, एमआईएम, आईसीएम/आईसीई और वोल्टेज क्षय विधि का उपयोग करता है।

XHGG502 केबल दोष पूर्व लोकेटरविद्युत केबल की स्थिति और दोष दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है। यह सिग्नल फ़िल्टरिंग, अधिग्रहण,डाटा प्रोसेसिंगकेबल गति माप, केबल लंबाई परीक्षण, केबल दोष दूरी परीक्षण को पूरा करने के लिए ग्राफिक प्रदर्शन और ग्राफिक विश्लेषण।

• पल्स युग्मक द्वारा भेजा परावर्तित संकेत स्वचालित रूप से प्रदर्शित किया जाता है, और केबल खुला सर्किट की पूरी लंबाई तरंग रूप एक ही समय में प्रदर्शित किया जाता है
• दोष दूरी की स्वचालित गणना और प्रदर्शन
• बड़े पैमाने पर परीक्षण तरंगों को संग्रहीत करने का कार्य
• मानक प्रिंटर यूएसबी इंटरफ़ेस
• उत्कृष्ट लागत प्रदर्शन के साथ सरल संचालन और उच्च विश्वसनीयता
• निर्मित बहुलक लिथियम बैटरी बिजली की आपूर्ति

XHGX507 भूमिगत केबल पाइप लोकेटर मुख्य रूप से केबल दोष स्थान, केबल पहचान, केबल पथ और गहराई माप के लिए प्रयोग किया जाता है।यह उन कार्यों को पूरा कर सकता है जो अतीत में केवल कुछ उपकरणों के सेट द्वारा पूरा किए जा सकते थे.

• बड़ी स्क्रीन एलसीडी सहज संकेतक के साथ संकेत की ताकत प्रदर्शित करता है
• स्पष्ट ग्राफिक डिस्प्ले और विश्वसनीय पोजिशनिंग के साथ पूरी तरह से डिजिटल डिजाइन
• पोर्टेबल और हल्के डिजाइन
• अंतर्निहित रिचार्जेबल बैटरी
• केबल लूप प्रतिरोध को मापने के लिए अंतर्निहित ओममीटर
• पृथ्वी पर 2MΩ तक की इन्सुलेशन खराबी का पता लगा सकता है
• रात के संचालन के लिए बैकलाइट समारोह

केबल दोष स्थान उपकरण बिजली केबल दोष बिंदु निर्धारित करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है। यह स्थिति निर्धारण प्रौद्योगिकी को एकीकृत करता है,पथ-सहायित परीक्षण और अन्य प्रौद्योगिकियां, कई परीक्षण मोड और कुशलता से और सटीक रूप से पूर्ण केबल दोष स्थान के लिए समृद्ध त्वरित जानकारी प्रदान करता है।

• 5-इंच का टच-उच्च चमक वाला एलसीडी सूर्य के प्रकाश में दृश्यता सुनिश्चित करता है
• ध्वनिक और चुंबकीय सिंक्रोन पोजिशनिंग तकनीक
• ध्वनि और चुंबकीय संकेतों के लिए समायोज्य लाभ मूल्य और ट्रिगर मूल्य
• बहु फ़िल्टरिंग विधियों के साथ पृष्ठभूमि शोर को कम करने की तकनीक
• पथ विचलन का संकेत
• जलरोधक ग्रेड IP65
• लंबे स्टैंडबाय समय के साथ निर्मित बड़ी क्षमता वाली लिथियम बैटरी

उच्च वोल्टेज पल्स जनरेटर उद्योग के मानकों का पूरी तरह से अनुपालन करता है और मुख्य रूप से 35kV और उससे कम वोल्टेज के साथ केबलों के दोष परीक्षण के दौरान प्रभाव डिस्चार्ज के लिए उपयोग किया जाता है।यह डीसी उच्च वोल्टेज स्रोत को एकीकृत करता है, ऊर्जा भंडारण संधारित्र, और एक कॉम्पैक्ट इकाई में डिस्चार्ज गेंद अंतर।
