XHHD530M छिपे हुए केबल दोष परीक्षक खनन/निर्माण स्थलों/कृषि में भूमिगत केबल दोषों का सटीक पता लगाना

विवरण:

कम वोल्टेज छिपे हुए केबल परीक्षक बिजली, प्रसारण, डाक और दूरसंचार विभागों, साथ ही औद्योगिक और खनन,और ग्रामीण क्षेत्रों में भूमिगत केबलों की खोज करने के लिए, सीधे दफन बख्तरबंद केबल लाइनों और भूमिगत लाइन के दोष सहित. यह भूमिगत लाइन की दिशा का पता लगा सकते हैं, अधिक सटीक भूमिगत स्थिति, बुनियादी दफन गहराई,और विभिन्न भूमि रिसाव दोष, धान के खेतों के नीचे लाइनें, सीमेंट की सड़कें, ईंट और पत्थर, डामर की सड़कें और इमारतों की दीवारों में लाइनें शामिल हैं।भूमि पर इस्तेमाल किया पानी प्रतिरोधी लाइनों और केबल्स सभी उपयुक्त तरीकों के माध्यम से इस उपकरण का उपयोग करके पता लगाया जा सकता है.

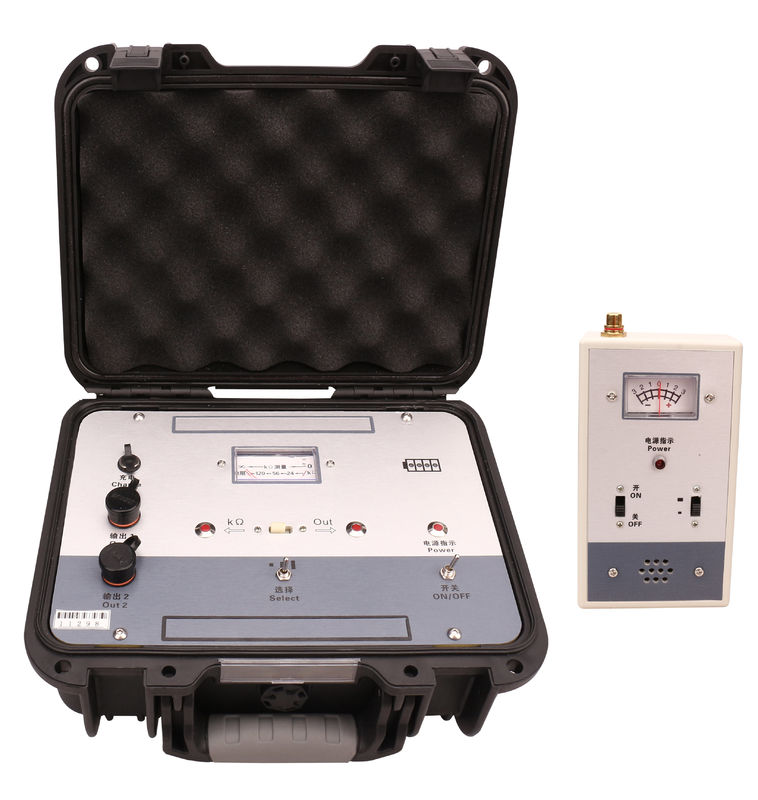

दोष डिटेक्टर में एक सिग्नल ट्रांसमीटर, एक सिग्नल रिसीवर, एक जांच, एक प्लग और अन्य भाग होते हैं। ट्रांसमीटर और रिसीवर छोटे आकार के होते हैं,उचित संरचना और सुंदर उपस्थितिउपकरण में उच्च संवेदनशीलता, ध्वनि मीटर सिंक्रनाइज़ेशन की मजबूत विरोधी हस्तक्षेप क्षमता, सुविधाजनक संचालन और ले जाने के फायदे हैं,और तेजी से और सटीक दोष बिंदु स्थानरिसीवर और ध्वनि मीटर उच्च और निम्न संवेदनशीलता सेटिंग्स के साथ सिंक्रनाइज़ हैं। ट्रांसमीटर आउटपुट संकेत और KΩ माप समारोह से लैस है,जो सर्किट की निरंतरता की जाँच करने के लिए मल्टीमीटर या मेगाहोममीटर की जगह ले सकता है, डिस्कनेक्ट और मिश्रण, जमीन रिसाव प्रतिरोध का आकार मापने, और सीधे दोष की प्रकृति निर्धारित करने के लिए। ट्रांसमीटर एक आउटपुट टर्मिनल "आउटपुट 2" से लैस है,जो पता लगाने की विधि और कार्य को व्यापक बनाता है.

मुख्य तकनीकी प्रदर्शनः

1. ट्रांसमीटर ट्रांसमीटर पैनल "पावर स्विच", "पावर संकेत"; "आउटपुट" से सुसज्जित हैचयन", "उच्च, मध्यम, निम्न"; "आउटपुट संकेत" और "KΩ माप" स्विचिंग स्विच, और सूचक प्रकाश स्विचिंग स्थिति को इंगित करता है;"आउटपुट·KΩ माप" एक आउटपुट टर्मिनल साझा करता है, जिसे "आउटपुट·इंडिकेशन" और "KΩ माप" स्विच द्वारा स्विच किया जाता है; "आउटपुट 2" आउटपुट टर्मिनल सेट करें; वर्ग मीटर सिर आउटपुट और KΩ प्रतिरोध मूल्य दर्शाता है।यह जाँच कर सकता है कि क्या लाइन चालू है, बंद, मिश्रित, और जमीन रिसाव प्रतिरोध का आकार मापें।

1.1 आउटपुट सिग्नल का रूपः पल्स अवधि 1.34± 0.15mS. चौड़ाई 0.2± 0.1mS अंतराल अवधि 1.8 ± 1S.

1.2 आउटपुट वोल्टेजः पल्स अवधि अप उच्च सीमा 1000V से अधिक है, मध्यम सीमा 60V से अधिक है, और निम्न सीमा 30V से अधिक है।

1.3 KΩ माप से साइड लाइन को चालू, बंद, मिश्रित रिसाव समूह के आकार की जांच की जा सकती है, दोष की प्रकृति निर्धारित की जा सकती है।

1.4 "आउटपुट 2" का आउटपुट टर्मिनल 1-5A की पीक पल्स शॉर्ट सर्किट धारा का आउटपुट कर सकता है.

1.5 आउटपुट पावरः पल्स पावर 2.5W से अधिक है (जब उच्च अंत भार प्रतिरोध 80KΩ है) ।

1.6 बिजली की आपूर्ति: 8.4 V.

2रिसीवर (सिग्नल रिसीवर)

पावर स्विच, पावर इंडिकेटर, "हाई गियर" और "लो गियर" के साथ

स्विच; जब मीटर पर एक संकेत है, यह सकारात्मक या नकारात्मक दिशा इंगित करता है; ऊपर की ओर एक इनपुट टर्मिनल है,जो क्रमशः जांच या रॉड सॉकेट में डाला जा सकता है.

2.1 प्राप्त सिग्नल का रूपः पल्स अवधि 1.36 0.15mS, चौड़ाई 0.2 0.1mS, अंतराल अवधि 1.8 1S.

2.2 बिजली की आपूर्तिः 6V (4 AA बैटरी)

3दोष का पता लगाने की सीमा और पता लगाने की सटीकता

3.1 जब पता लगाने की लंबाई 3 किमी है, दफन गहराई 2 मीटर है, जमीन के लिए शॉर्ट सर्किट, और लीक फ़ॉल्ट का रिसाव प्रतिरोध 500kΩ से कम है,इंटरपोलेशन पोजिशनिंग त्रुटि 0 से कम है.2 मीटर.

3.2 भूमिगत केबल में 1 किमी की लंबाई और 2 मीटर की गहराई और जमीन के लिए अच्छी पृथक्करण के साथ एक टूटे हुए कोर दोष का पता लगाने पर, पोजिशनिंग त्रुटि 0.4 मीटर से कम है।

3.3 2 से 3 मीटर की गहराई के साथ लाइनों के लिए वास्तविक पता लगाने की लंबाई 1-5 किमी से अधिक हो सकती है।

चार.हस्तक्षेप विरोधी प्रदर्शनःप्राप्त संकेत स्पष्ट है और 220 किलोवोल्ट लाइनों के नीचे भूमिगत तारों के दोषों का पता लगा सकता है।

5.उपकरण कार्य की स्थितिःयह उपकरण -15°C के परिवेश के तापमान और 86-108Kpa के वायुमंडलीय दबाव वाले वातावरण में निरंतर काम कर सकता है।
