| Place of Origin: | Xi'an, Shaanxi, China |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| Model Number: | XHXC105 |

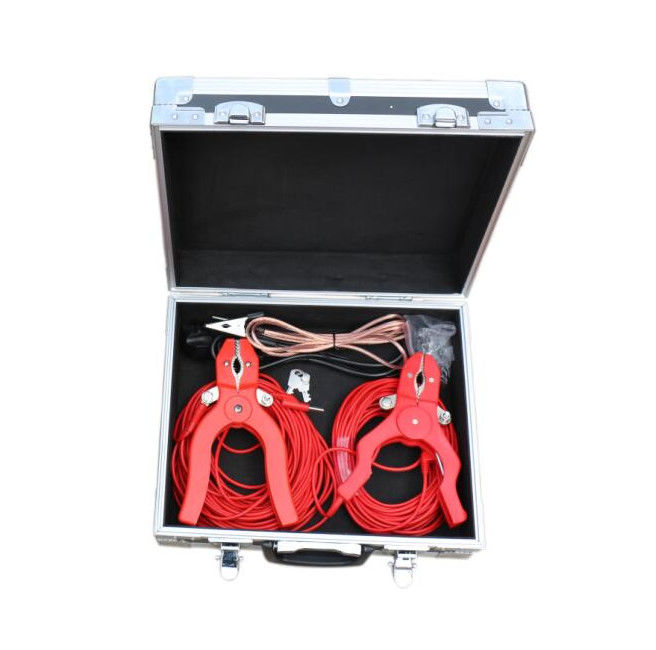

पावर ट्रांसफार्मर डीगाउसिंग इंस्ट्रूमेंट
डीसी आवृत्ति रूपांतरण क्षीणन सिद्धांत के साथ
पावर ट्रांसफार्मर ट्रांसफार्मर डीगॉसिंग इंस्ट्रूमेंट एक विशेष उपकरण है जो बड़े पावर ट्रांसफार्मर ट्रांसफार्मर के डीसी प्रतिरोध परीक्षण के बाद अवशिष्ट चुंबकत्व के खतरों को समाप्त करने के लिए है।यह उत्तेजना के प्रभाव से शक्ति ट्रांसफार्मर ट्रांसफार्मर की रक्षा में एक अत्यंत महत्वपूर्ण भूमिका निभाता है और सुरक्षित संचालन सुनिश्चित करता है.
फेरोमैग्नेटिक सामग्री के अंतर्निहित हाइस्टेरिसिस घटना के कारण,शेष चुंबकत्व बिजली ट्रांसफार्मर पर वोल्टेज अनुपात और सीसी प्रतिरोध माप जैसे संचालन के बाद लोहे के कोर में रहेगाअवशिष्ट चुंबकत्व के अस्तित्व के कारण, जब ट्रांसफार्मर को चालू किया जाता है, तो लोहे के कोर का अवशिष्ट चुंबकत्व ट्रांसफार्मर कोर को आधे चक्र के लिए संतृप्त करेगा,उत्तेजना धारा में हार्मोनिक की एक बड़ी संख्या उत्पन्नयह न केवल ट्रांसफार्मर की प्रतिक्रियाशील बिजली की खपत को बढ़ाता है, बल्कि रिले प्रोटेक्टर के खराबी का कारण भी बन सकता है। इसलिए, ट्रांसफार्मर के सुरक्षित और सामान्य संचालन को सुनिश्चित करने के लिए ट्रांसफार्मर को चालू करने से पहले हमें डीगॉसिंग कार्य करना होगा।
यह पावर ट्रांसफार्मर ट्रांसफार्मर डीगॉसिंग उपकरण XHXC105 उत्पादों की मूल श्रृंखला के आधार पर एक स्वचालित डीगॉसिंग मोड जोड़ता है, इसलिए उपयोगकर्ताओं को ऑपरेशन दोहराने की आवश्यकता नहीं है।अधिक जानकारी प्रदर्शित करने के लिए एलसीडी मॉड्यूल का आकार बढ़ाया गया हैदो-बटन ऑपरेशनः चयन और रीसेट के लिए लाल, पुष्टि और प्रारंभ के लिए हरा, ऑपरेशन को अधिक सुविधाजनक बनाता है।उत्पाद के डीगॉसिंग समय को मूल 30 मिनट से बढ़ाकर 4 मिनट से कम कर दिया गया है।.
| डीगॉसिंग करंट | 5A, 1A, 200mA, 5mA अनुकूलित किया जा सकता है |
| डीगॉसिंग विधि | मैनुअल, स्वचालित |
| डिगॉसिंग का समय | मैनुअल 3 मिनट/समय, स्वचालित 9 मिनट/समय |
| डीगॉसिंग प्रभाव | 90% से अधिक/समय |
| प्रगति का आकलन | 0~100% |
| कार्य शक्ति आपूर्ति | AC 220V±10% |
| शक्ति आवृत्ति | 50 हर्ट्ज±1 हर्ट्ज |
| परिवेश का तापमान | -25°C से 50°C तक |
| परिवेश आर्द्रता | ≤ 90% |
| वजन | 5 किलोग्राम (परीक्षण लाइन को छोड़कर) |
विशेषताएं
1, पेटेंट प्रौद्योगिकी-DC आवृत्ति रूपांतरण मंदता सिद्धांत को अपनाता है;
2तीन चरणों वाला ट्रांसफार्मर केवल बी चरण को डीगॉस करके डीगॉसिंग के उद्देश्य को प्राप्त कर सकता है।
3, स्वचालित प्रवाह स्थिरता निर्णय और 16-बिट एडी डेटा अधिग्रहण और प्रसंस्करण कार्यों के साथ;
4, मैनुअल/ऑटोमैटिक डीगॉसिंग मोड के साथ;
5"तेज डीगॉसिंग गति - एकल समय 30 मिनट से बढ़कर 4 मिनट से अधिक नहीं;
6डीगॉसिंग प्रभाव स्पष्ट है - एक बार में 80% से बढ़कर 90% से अधिक हो गया है;
7"सीसी प्रतिरोध परीक्षण के लिए वर्तमान लाइन सीधे सीसी प्रतिरोध परीक्षण के साथ मिलान की सुविधा के लिए इस्तेमाल किया जा सकता है;
8चीनी इंटरफ़ेस का उपयोग करते हुए, इंटरफ़ेस स्पष्ट है और वास्तविक समय में डीगॉसिंग प्रगति प्रदर्शित की जाती है;
9"बड़े पैमाने पर पावर ट्रांसफार्मर और 35kV और उससे ऊपर के ट्रांसफार्मर के संचालन से पहले अवशिष्ट चुंबकत्व को समाप्त करने के लिए उपयुक्त;विशेष रूप से 330kV और उससे अधिक के वोल्टेज स्तर के साथ बड़े क्षमता वाले ट्रांसफार्मर के लिए;
★यह उत्पाद आकार में छोटा है और वजन में हल्का है, जिससे यह साइट पर उपयोग के लिए बहुत उपयुक्त है.
डीगॉसिंग आउटपुटःडी-गॉस ट्रांसफार्मर या ट्रांसफार्मर बुशिंग से जुड़ा हुआ
एलसीडी स्क्रीन:डीगॉसिंग कार्य मोड, वर्तमान मूल्य और डीगॉसिंग प्रगति प्रदर्शित करता है
पावर स्विच:एसी 220 वी पावर स्विच
रीसेट (लाल बटन):मोड और वर्तमान चयन/डिगॉसिंग समाप्त करने के लिए डिस्चार्ज/इंस्ट्रूमेंट ऑपरेशन को बाधित करें
प्रारंभ (हरी बटन):मेन्यू की पुष्टि/डिगॉसिंग की शुरुआत
जमीनी टर्मिनल:जमीन के तार से जुड़ा
AC 220V:एसी 220 वी पावर सॉकेट से कनेक्ट करें।
मुख्य प्रदर्शन विशेषताएं
1. पेटेंट प्रौद्योगिकी-सीडी आवृत्ति रूपांतरण क्षीणन सिद्धांत को अपनाएं;
2तीन चरणों वाला ट्रांसफार्मर केवल बी चरण को डीगॉस करके डीगॉसिंग के उद्देश्य को प्राप्त कर सकता है।
3. इसमें स्वचालित प्रवाह स्थिरीकरण निर्णय और 16-बिट एडी डेटा अधिग्रहण और प्रसंस्करण कार्य हैं;
4. मैनुअल/ऑटोमैटिक डीगॉसिंग मोड के साथ;
5. डीगॉसिंग की गति तेज है - एक बार में 30 मिनट से बढ़ाकर 4 मिनट से अधिक नहीं किया जाता है;
6डीगॉसिंग प्रभाव स्पष्ट है - एक बार में 80% से बढ़कर 90% से अधिक हो गया है;
7डीसी प्रतिरोध परीक्षण के लिए वर्तमान लाइन सीधे डीसी प्रतिरोध परीक्षण के साथ मिलान की सुविधा के लिए इस्तेमाल किया जा सकता है;
8. अंग्रेजी इंटरफ़ेस अपनाया जाता है, इंटरफ़ेस स्पष्ट है, और वास्तविक समय में degassing प्रगति प्रदर्शित की जाती है;
9. 35kV और उससे अधिक के बड़े पावर ट्रांसफार्मर और ट्रांसफार्मर के संचालन से पहले अवशिष्ट चुंबकत्व को समाप्त करने के लिए उपयुक्त;विशेष रूप से 330kV और उससे अधिक के वोल्टेज स्तर के साथ बड़े क्षमता वाले ट्रांसफार्मर के लिए;
10यह उत्पाद आकार में छोटा और वजन में हल्का है, जिससे यह साइट पर उपयोग के लिए बहुत उपयुक्त है।
