ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन के साथ उच्च परिशुद्धता केबल गलती पिनपॉइंटर XHDD503C

XHDD503C केबल फॉल्ट पिनपॉइंटर को ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करके भूमिगत पावर केबल दोषों के तीव्र, उच्च-सटीक स्थान के लिए इंजीनियर किया गया है - पारंपरिक ध्वनिक-केवल पिनपॉइंटिंग पर एक महत्वपूर्ण प्रगति। जब एक उच्च-वोल्टेज आवेग जनरेटर गलती बिंदु पर डिस्चार्ज होता है, तो उपकरण की जांच एक साथ ध्वनिक सिग्नल (मिट्टी के माध्यम से यात्रा करने वाला डिस्चार्ज "पॉप") और विद्युत चुम्बकीय सिग्नल (लगभग-तत्काल यात्रा) दोनों को पकड़ लेती है। इन दो संकेतों के बीच समय के अंतर की गणना करके, XHDD503C ऑपरेटरों को 0.1 मीटर से बेहतर सटीकता के साथ सटीक गलती स्थान पर मार्गदर्शन करता है, जिससे केबल गलती पिनपॉइंटिंग के लिए पारंपरिक रूप से आवश्यक अनुमान और वर्षों के अनुभव को समाप्त कर दिया जाता है।

ध्वनिक-चुंबकीय तुल्यकालन सिद्धांत मौलिक रूप से सरल है फिर भी उल्लेखनीय रूप से प्रभावी है। दोष बिंदु पर आवेग निर्वहन के समय, दो सिग्नल पैदा होते हैं: एक ध्वनि तरंग जो आसपास की मिट्टी के माध्यम से धीरे-धीरे यात्रा करती है, और एक विद्युत चुम्बकीय नाड़ी जो केबल के साथ निकट-प्रकाश गति से फैलती है। जांच में दोनों का एक साथ पता चलता है। क्योंकि विद्युत चुम्बकीय संकेत लगभग तुरंत आता है जबकि ध्वनि को यात्रा करने में मापने योग्य समय लगता है, उनके बीच का अंतर - 5-इंच एलसीडी पर मिलीसेकंड में प्रदर्शित होता है - सीधे इंगित करता है कि आप गलती से कितनी दूर हैं। जांच को वहां ले जाएं जहां समय का अंतर न्यूनतम तक पहुंच जाए, और गलती सीधे आपके नीचे हो।

• 0.1 मी से बेहतर सटीकता:ध्वनिक-चुंबकीय समय अंतर माप उप-डेसीमीटर परिशुद्धता के साथ दोषों को इंगित करता है। पथ पहचान सटीकता 0.5 मीटर से बेहतर है - डीएल/टी 849.2-2019 उद्योग मानकों के अनुरूप।
• चार चयन योग्य फ़िल्टर मोड:सामान्य उपयोग के लिए ऑल-पास (100-1600 हर्ट्ज); नरम मिट्टी और रेत के लिए लो-पास (100-300 हर्ट्ज) जहां उच्च आवृत्तियों को क्षीण किया जाता है; कठोर फुटपाथ स्थितियों के लिए हाई-पास (160-1600 हर्ट्ज); एक संतुलित समझौते के रूप में बैंड-पास (200-600 हर्ट्ज)। इष्टतम सिग्नल स्पष्टता के लिए फ़िल्टर को इलाके से मिलाएं।
• IP65-रेटेड वॉटरप्रूफ जांच:बहु-परत भौतिक अलगाव संवेदनशील ध्वनिक और चुंबकीय सेंसर की सुरक्षा करता है। गीली खाइयों, बारिश और धूल भरे निर्माण स्थलों पर विश्वसनीय रूप से काम करता है - मौसम की कोई देरी नहीं।
• बीएनआर डिजिटल शोर में कमी + म्यूट:पृष्ठभूमि शोर में कमी यातायात, हवा और मशीनरी से परिवेशीय हस्तक्षेप को फ़िल्टर करती है। जब ऑपरेटर हैंडल पकड़ता है, तो लंबे समय तक फ़ील्ड सत्र के दौरान सुनने की सुरक्षा के लिए उपकरण तुरंत म्यूट को सक्रिय कर देता है।
• 500,000* सिग्नल प्रवर्धन:16-स्तरीय आउटपुट गेन (0-112डीबी) गहरे या उच्च-प्रतिबाधा दोषों से बेहद कमजोर डिस्चार्ज सिग्नल को पकड़ता है जो पारंपरिक पिनपॉइंटर्स पूरी तरह से चूक जाते हैं।
• वास्तविक समय पथ मार्गदर्शन:ऑन-स्क्रीन बाएँ/दाएँ संकेतक दिखाते हैं कि जांच केबल पथ के बाएँ या दाएँ है, जिससे ऑपरेटर बाहरी मानचित्रों या मार्करों का संदर्भ लिए बिना अपने पैदल मार्ग को तुरंत ठीक कर सकते हैं।
• सूरज की रोशनी में पढ़ने योग्य 5-इंच टच एलसीडी:800nit चमक के साथ 854*480 रिज़ॉल्यूशन दोपहर की सीधी धूप में स्पष्ट रूप से दिखाई देता है। दस्ताने सहित संचालन के लिए संयुक्त टचस्क्रीन और सिंगल-नॉब नियंत्रण।
• पूरे दिन का फील्ड ऑपरेशन:4*18650 लिथियम बैटरी द्वारा संचालित, 8+ घंटे का निरंतर उपयोग प्रदान करता है। समर्पित फास्ट चार्जर शिफ्टों के बीच डाउनटाइम को कम करता है।

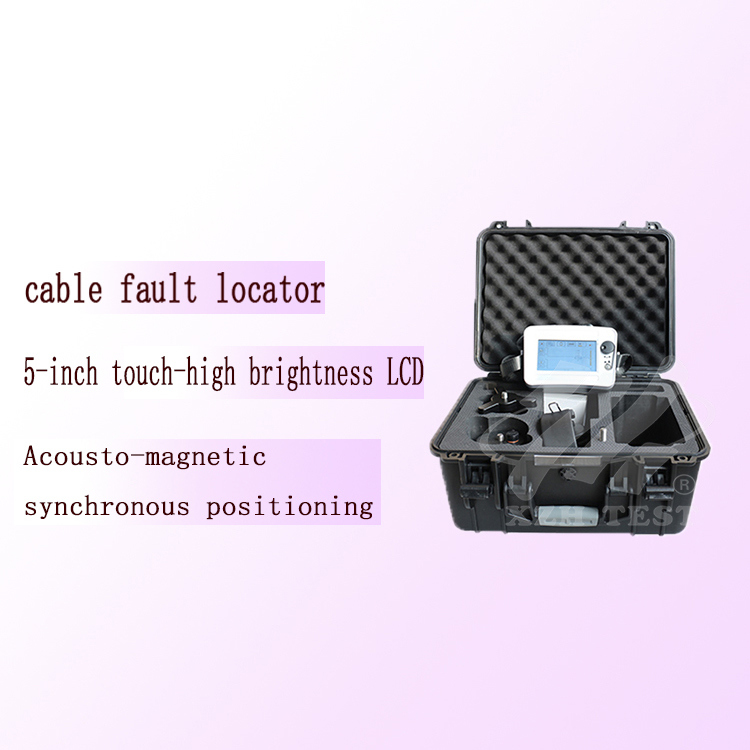

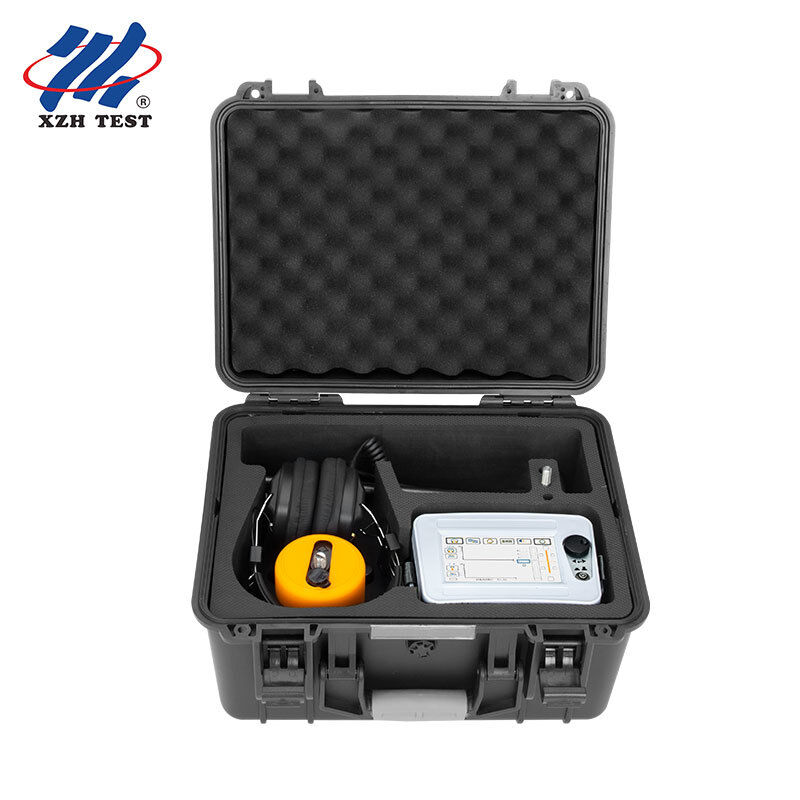

• संपूर्ण फ़ील्ड किट मानक:प्रत्येक XHDD503C में पिनपॉइंटर होस्ट, कनेक्टिंग रॉड और ट्राइपॉड बेस के साथ जांच असेंबली, 7-कोर सिग्नल केबल, शोर-रद्द करने वाला मॉनिटरिंग हेडसेट, फास्ट चार्जर, मल्टीफंक्शनल रिंच और शॉकप्रूफ कैरी केस शामिल है।

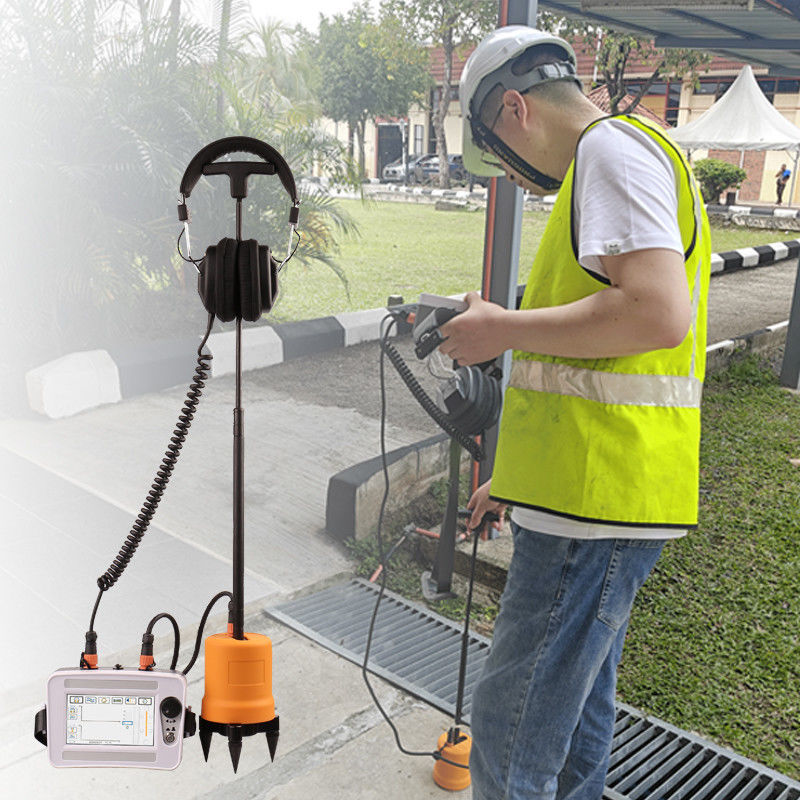

स्टेप 1:रफ फॉल्ट रेंज (±50 मीटर) निर्धारित करने के लिए टीडीआर या प्री-लोकेटर का उपयोग करें।चरण दो:XHDD503C को हाई-वोल्टेज आवेग जनरेटर से कनेक्ट करें और 3-5 सेकंड का डिस्चार्ज चक्र सेट करें।चरण 3:कम सीमा, उच्च लाभ और उच्च वॉल्यूम सेटिंग्स से प्रारंभ करें। जांच को सीधे केबल के ऊपर जमीन पर सपाट रखें।चरण 4:समय के अंतर की रीडिंग की निगरानी करते हुए, केबल पथ पर चलें - जैसे-जैसे आप गलती के करीब पहुंचेंगे, यह घटता जाएगा, फिर आपके इसे पार करने के बाद बढ़ जाएगा।चरण 5:न्यूनतम समय अंतर बिंदु पर लौटें, बेहतर स्थिति के लिए उच्च सीमा और कम लाभ पर स्विच करें। वह बिंदु जहां ध्वनि सबसे ऊंची है और समय का अंतर सबसे कम है, वह आपका दोष स्थान है।

उत्पाद की गुणवत्ता दोषों के विरुद्ध 12 महीने की निःशुल्क वारंटी। आजीवन रखरखाव और तकनीकी सहायता। सीई और आईएसओ प्रमाणित। औद्योगिक क्षेत्र परीक्षण उपकरण के लिए DL/T 849.2-2019 और GB/T 18268.1 मानकों के अनुरूप है।
