| Place of Origin: | Shaanxi |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE ISO |

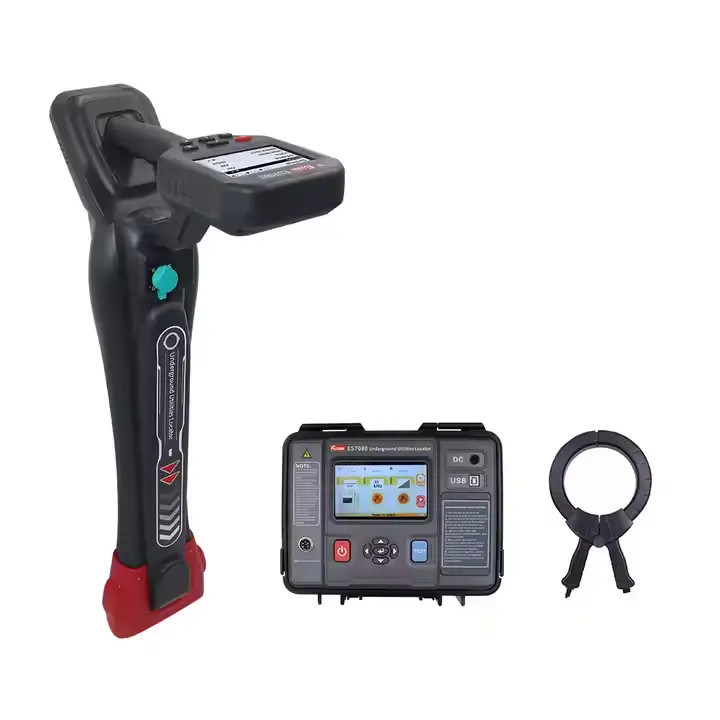

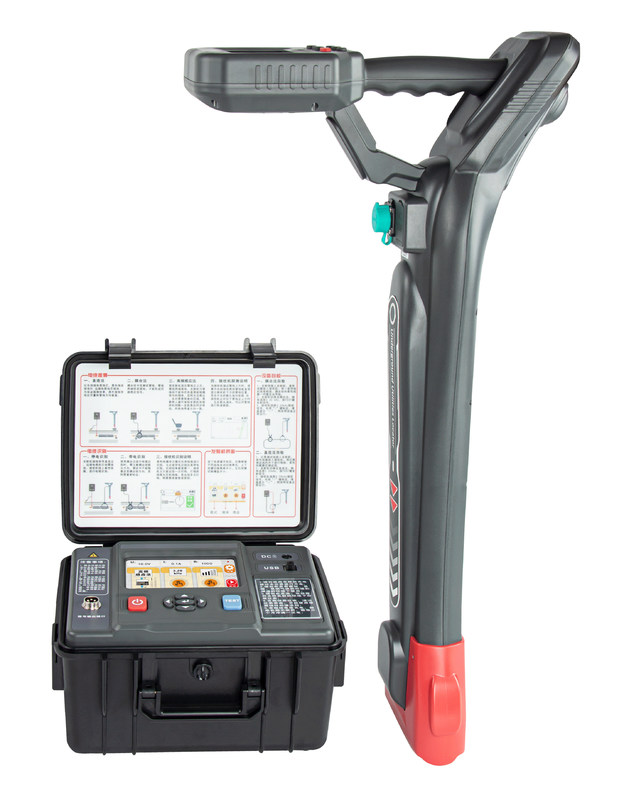

| Model Number: | XHGX507C |
| दस्तावेज: | XHGX507C Intelligent Cable ...r.docx |
| कार्य | पाइपलाइन का पता लगाना (केबल की स्थिति का पता लगाना, दिशा प्रदर्शन, गहराई माप, वर्तमान माप), केबल की पहचान, ए-फ्रेम दोष का पता लगाना (वैकल्पिक कार्य) |
| शक्ति | 8.4V बड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी |
| इनपुट विधि | अंतर्निहित रिसीविंग कॉइल, लचीला कैलिपर, ए-फ्रेम (वैकल्पिक कार्य) |
| प्राप्त करने की आवृत्ति | सक्रिय पता लगाने की आवृत्तिः 640 हर्ट्ज, 1.28 हर्ट्ज, 2.56 हर्ट्ज, 3.20 हर्ट्ज, 4.09 हर्ट्ज, 8.19 हर्ट्ज, 10.2 हर्ट्ज, 32.7 हर्ट्ज, 65.6 हर्ट्ज, 81.9 हर्ट्ज, 197 हर्ट्ज शक्ति आवृत्ति निष्क्रिय पहचान आवृत्तिः 50Hz, 60Hz, 250Hz आरएफ निष्क्रिय पहचान आवृत्ति बैंडः केंद्र आवृत्ति 32.7kHz, 65.6kHz, 81.9kHz, 197kHz में विभाजित है |
| पाइपलाइन का पता लगाने का मोड | चौड़ी चोटी विधि, संकीर्ण चोटी विधि, घाटी विधि |
| पाइपलाइन का पता लगाना पता लगाने की सीमा |
प्रत्यक्ष कनेक्शन विधिः आम तौर पर केबल की लंबाई 0 ~ 20 किमी तक पहुंच सकती है, जो मुख्य रूप से जमीन प्रतिरोध, केबल प्रतिरोध और केबल दफन गहराई से निर्धारित होती है युग्मन विधिः आम तौर पर केबल की लंबाई 0 ~ 10 किमी तक पहुंच सकती है, जो मुख्य रूप से जमीन प्रतिरोध, केबल प्रतिरोध और केबल दफन गहराई से निर्धारित होती है प्रेरण विधिः 2 मीटर से कम गहराई में दफन केबलों पर लागू |
| गहराई और धारा | केबल गहराई और वर्तमान मूल्य का वास्तविक समय प्रदर्शन |
| पाइपलाइन की माप गहराई | 0-20 मीटर |
| गहराई सटीकता | विमान की स्थिति की सटीकताः लक्ष्य केबल या पाइपलाइन की केंद्र अक्ष की स्थितिः ±5% (दफन गहराई 0-3m) -10% (दफन गहराई 3m-20m) |
| सही या गलत सलाह | आसन्न केबलों से हस्तक्षेप को समाप्त करें।आसन्न केबलों के माप को अलग-अलग सिग्नल ताकतों और आसन्न केबलों द्वारा वापस खिलाए गए मापे गए धारा चरणों के आधार पर अलग किया जा सकता हैकेबलों का पता लगाने की प्रक्रिया में, मापी गई केबल को आसन्न केबलों से अलग करने के लिए चरण डायल और पॉइंटर की ओर इशारा करें। |
| सही निर्देश | एफएम स्वर जो संकेत की ताकत के अनुसार भिन्न होता है |
| हस्तक्षेप विरोधी डिस्प्ले | हराः कोई हस्तक्षेप नहीं हराः अच्छा (परिणामों पर भरोसा किया जा सकता है) लालः गंभीर हस्तक्षेप (परिणामों पर भरोसा नहीं किया जा सकता) |
| हस्तक्षेप विरोधी क्षमता | अति संकीर्ण रिसीविंग फ्रीक्वेंसी बैंड और अनूठी डिजिटल प्रोसेसिंग विधि पास में चल रहे केबलों और पाइपलाइनों के पावर फ्रीक्वेंसी और हार्मोनिक हस्तक्षेप को पूरी तरह से दबा सकती है। |
| हस्तक्षेप दूरी | जब युग्मन विधि और प्रेरण विधि का प्रयोग किया जाता है, तो ट्रांसमीटर छोटी दूरी पर हस्तक्षेप उत्पन्न करेगा।हस्तक्षेप दूरी संचरण शक्ति और आवृत्ति से संबंधित हैशक्ति और आवृत्ति जितनी अधिक होगी, हस्तक्षेप उतना ही अधिक होगा। न्यूनतम दूरी जिस पर रिसीवर को ट्रांसमीटर द्वारा हस्तक्षेप नहीं किया जाता है, को प्रयोग द्वारा निर्धारित करने की आवश्यकता होती हैः पाइपलाइन का पता लगानाः युग्मन विधि के लिए 5 मीटर दूर और प्रेरण विधि के लिए 20 मीटर दूर कोई हस्तक्षेप नहीं होने की पुष्टि की जा सकती है केबल पहचानः 2 ~ 5 मीटर दूर के लिए युग्मन विधि के लिए कोई हस्तक्षेप के रूप में पुष्टि की जा सकती है |
| केबल की पहचान | पहचान विधि: लचीली क्लैंप द्वारा बुद्धिमान पहचान; कैबल्स की संख्या जिन्हें कैलिब्रेट किया जा सकता हैः 1 से 20; कैलिब्रेशन मानः प्राप्त करने वाले संकेत और प्रेषक संकेत का वर्तमान प्रतिशत कैलिब्रेशन मान का 75% से 135% के बीच है।जो सफल पहचान के लिए एक शर्त है; दिशाः प्रेषक क्लैंप, रिसीवर क्लैंप और लोडिंग सिग्नल एक ही दिशा में होना चाहिए, जो सफल पहचान की शर्तों में से एक है। |
| केबल की पहचान पता लगाने की सीमा |
प्रत्यक्ष कनेक्शन विधिः 0Ω से 8kΩ के लूप प्रतिरोध के साथ संकेतों की पहचान कर सकती है (आमतौर पर 0 से 20 किलोमीटर की केबल लंबाई तक पहुंच सकती है,मुख्य रूप से ग्राउंड रेसिस्टेंस और केबल रेसिस्टेंस से निर्धारित) युग्मन विधिः 0Ω से 1kΩ के लूप प्रतिरोध के साथ संकेतों की पहचान कर सकती है; (आमतौर पर 0 से 6 किलोमीटर की केबल लंबाई तक पहुंच सकती है, मुख्य रूप से ग्राउंड प्रतिरोध और केबल प्रतिरोध द्वारा निर्धारित) |
| प्रदर्शन | 4.3 इंच का एलसीडी रंगीन स्क्रीन (उच्च चमक स्क्रीन), सूर्य के प्रकाश में दिखाई देता है |
| स्पर्श करना | हाँ, संक्षारक स्पर्श |
| आकार | लगभग 350 मिमी ((L) × 155 मिमी ((W) × 700 मिमी ((H) |
| वजन | लगभग. 2 किलोग्राम |
| कनेक्शन इंटरफ़ेस | टाइप-सी यूएसबी पोर्ट, विमानन सॉकेट |
| कॉइल का आंतरिक व्यास | φ200mm (बड़ा व्यास आवश्यकता के अनुसार अनुकूलित किया जा सकता है) |
| कार्य तापमान और आर्द्रता | -10°C से 40°C; 80% आरएच से कम |
| भंडारण तापमान और आर्द्रता | -10oC~50oC; ≤95%RH, कोई संघनक नहीं |
| दबाव प्रतिरोध | AC2000V/rms (शेल के सामने और पीछे के छोरों से पहले) |
| सुरक्षा नियमों के लिए उपयुक्त | IEC61010-1 CAT 600V, IEC61010-031, IEC61326, प्रदूषण स्तर 2 |
| कार्य | बहु आवृत्ति संकेत प्रसारण मोड |
| शक्ति | 10.8V बड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी |
| आउटपुट विधि | प्रत्यक्ष कनेक्शन विधि, युग्मन विधि, प्रेरण विधि |
| आउटपुट आवृत्ति | 640 हर्ट्ज,1.28kHz,2.56kHz,3.20kHz,4.09kHz,8.19kHz,10.2kHz,32.7kHz, 65.6kHz,81.9kHz,197kHz |
| आउटपुट मोड | स्वचालित पहचान, विभिन्न सामानों के अनुसार स्वचालित पहचान |
| आउटपुट शक्ति | 15W अधिकतम, 9 स्तर समायोज्य |
| प्रतिबाधा | पूर्ण स्वचालित वास्तविक समय प्रतिबाधा मिलान और सुरक्षा समारोह |
| प्रत्यक्ष आउटपुट वोल्टेज | 150Vpp अधिकतम |
| सर्किट सुरक्षा | अतिभार और शॉर्ट सर्किट सुरक्षा के साथ |
| तरल क्रिस्टल | 5 इंच का एलसीडी रंगीन स्क्रीन |
| स्पर्श करना | हाँ, क्षमतात्मक स्पर्श |
| उपकरण का आकार | लगभग 320 मिमी ((L) × 275 मिमी ((W) × 145 मिमी ((H) |
| चार्जर | DC 11.1V 3 |
| प्रक्षेपण क्लैंप का आकार | लंबाई, चौड़ाई और मोटाईः 297mm×194mm×39mm |
| फायरिंग क्लैंप का आंतरिक व्यास | φ125 मिमी |
| ट्रांसमीटर केबल की लंबाई | 3 मीटर |
| परीक्षण लाइन | रेड टेस्ट लीड 3 मीटर, ब्लैक टेस्ट लीड 3 मीटर |
| कनेक्शन इंटरफ़ेस | यूएसबी पोर्ट, डीसी पोर्ट, एविएशन सॉकेट |
| वोल्टेज प्रतिरोध | AC 3700V/rms (इंस्ट्रूमेंट बॉक्स के ऊपर और नीचे के बीच) |
| विद्युत चुम्बकीय गुण | आईईसी 61326 (ईएमसी) |
| सुरक्षा नियमों के लिए उपयुक्त | IEC61010-1 (CAT 300V, CAT IV 150V, प्रदूषण की डिग्री 2) |
