| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE |
| मॉडल संख्या: | XHGG502A2 |

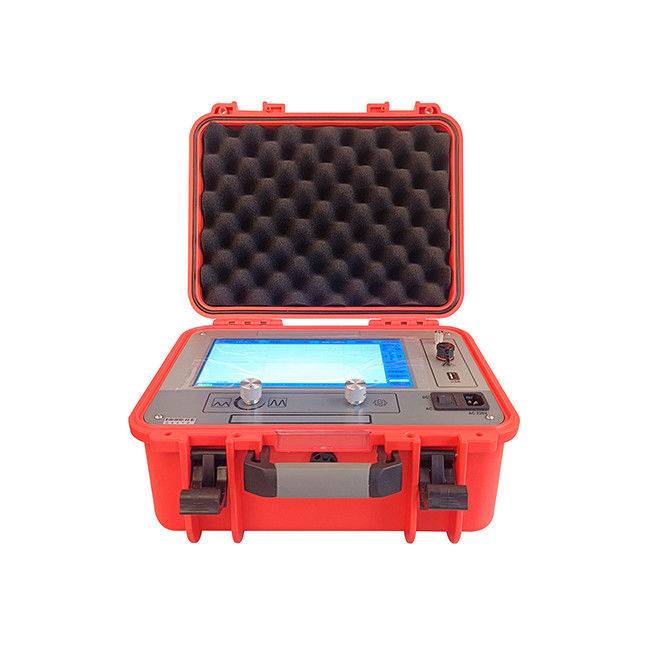

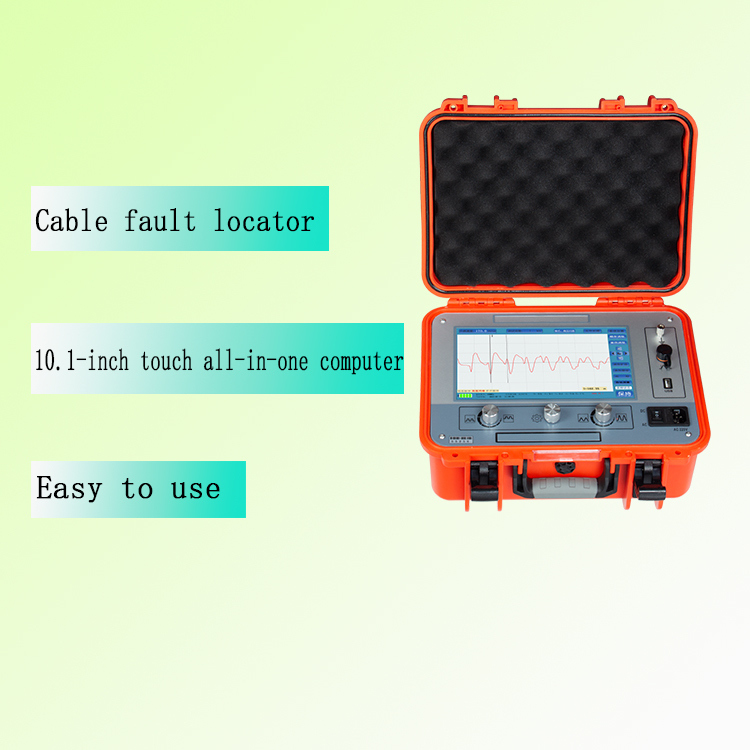

The केबल फॉल्ट प्री लोकेटर XHGG502A2 मानव-कंप्यूटर इंटरैक्टिव परीक्षण प्राप्त करने के लिए एक सरल ऑपरेटिंग सॉफ़्टवेयर इंटरफ़ेस के साथ एक औद्योगिक-ग्रेड 10.1-इंच टच-इंटीग्रेटेड कंप्यूटर का उपयोग करता है। यह औद्योगिक-ग्रेड एकीकृत सर्किट और उपकरणों का उपयोग करता है, और इसमें एक अंतर्निहित बड़ी क्षमता वाली लिथियम-आयन बैटरी है, जो स्थिर, विश्वसनीय और उपयोग में आसान है।
यह केबल फॉल्ट परीक्षक बिजली के केबलों की स्थिति और फॉल्ट दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है। यह केबल फॉल्ट परीक्षक सिग्नल फ़िल्टरिंग, अधिग्रहण, डेटा प्रोसेसिंग, ग्राफिक डिस्प्ले और ग्राफिक विश्लेषण को प्राप्त करने के लिए आधुनिक इलेक्ट्रॉनिक तकनीक और कंप्यूटर तकनीक को जोड़ता है ताकि केबल स्पीड माप, केबल लंबाई परीक्षण और केबल फॉल्ट दूरी परीक्षण पूरा हो सके।
यह केबल फॉल्ट परीक्षक कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और पावर केबलों, उच्च-आवृत्ति समाक्षीय केबलों, स्ट्रीट लाइट केबलों और विभिन्न क्रॉस-सेक्शन और विभिन्न मीडिया के विभिन्न सामग्रियों के भूमिगत तारों के टूटे हुए तारों के लिए उपयुक्त है, साथ ही उच्च-प्रतिरोध रिसाव और उच्च-प्रतिरोध फ्लैशओवर फॉल्ट के लिए भी उपयुक्त है।
विशेषताएँ
• 10.1-इंच फुल-कलर TFT टच डिस्प्ले;
• एम्बेडेड सिस्टम, सुरक्षित, स्थिर और सरल डिस्प्ले और ऑपरेशन मोड;
• केबल वेव स्पीड, केबल लंबाई और फॉल्ट दूरी का परीक्षण करने के कार्य के साथ;
• पूरी तरह से स्वचालित निरंतर नमूनाकरण, हर समय वेवफॉर्म कैप्चर, समय पर और सटीक।
• स्वचालित परीक्षण रेंज सेटिंग, स्वचालित वेवफॉर्म विश्लेषण और परीक्षण दूरी के प्रदर्शन से लैस।
• फुल इंग्लिश मेनू, टच और कोडेड बटन के दो ऑपरेशन तरीके, सरल, तेज़ और विश्वसनीय।
• कम-वोल्टेज पल्स विधि, उच्च-वोल्टेज फ्लैशओवर विधि और मल्टीपल पल्स विधि (8 बार) के परीक्षण तकनीक से लैस, वेवफॉर्म डिस्प्ले स्मूथ और व्याख्या करने में आसान है।
• मल्टीपल पल्स विधि का उपयोग करते समय, इसका उपयोग 8 समूहों के उच्च और निम्न वोल्टेज वेवफॉर्म तुलना प्रदर्शित करने के लिए एक पल्स युग्मक के साथ किया जाता है, जो स्वचालित दूरी परीक्षण, मैनुअल विश्लेषण और दूरी माप के लिए सुविधाजनक है।
• उपकरण में शक्तिशाली डेटा प्रोसेसिंग क्षमताएं हैं, जिससे उपयोगकर्ताओं के लिए वेवफॉर्म फ़ाइलों का प्रबंधन और संग्रह करना सुविधाजनक हो जाता है।
• एक विशाल परीक्षण वेवफॉर्म स्टोरेज फ़ंक्शन है: साइट पर परीक्षण किए गए वेवफॉर्म को किसी भी समय रिकॉल और अवलोकन के लिए चीनी नामकरण द्वारा निर्दिष्ट क्रम में उपकरण में आसानी से संग्रहीत किया जा सकता है; यह कम-वोल्टेज पल्स और उच्च-वोल्टेज फ्लैशओवर वेवफॉर्म के 8,000 से अधिक रिकॉर्ड संग्रहीत कर सकता है, और मल्टीपल पल्स 250 से अधिक वेवफॉर्म रिकॉर्ड रिकॉर्ड किए जा सकते हैं, और USB संचार का उपयोग करके वेवफॉर्म फ़ाइलों को प्रबंधन और विश्लेषण के लिए कंप्यूटर सॉफ़्टवेयर में आयात किया जा सकता है।
• अल्ट्रा-हाई ब्राइटनेस, एलईडी बैकलाइट ब्राइटनेस 280nit तक पहुंचती है, रिज़ॉल्यूशन 1024*600, ऑपरेशन में सीधी धूप के संपर्क में आने वाले वातावरण के लिए सुविधाजनक।
| नमूनाकरण आवृत्ति | 80MHz |
| कम वोल्टेज पल्स आयाम | 100V±15% |
| रेंजिंग रेंज | ≥65km |
| परीक्षण रेंज | 300m/1km/5km/25km/65km |
| पल्स चौड़ाई | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| परीक्षण आवृत्ति | 80MHz/40MHz/10MHz/2MHz/1MHz |
| न्यूनतम रिज़ॉल्यूशन | 0.01m |
| परीक्षण ब्लाइंड ज़ोन | ≤20m |
| माप त्रुटि | ≤±(0.5%×L+1m), L केबल की लंबाई है |
| बिजली आपूर्ति मोड | चार्जिंग AC110V～240V, 50Hz/60Hz, आंतरिक रिचार्जेबल लिथियम बैटरी, लगभग 2 घंटे के लिए चार्जिंग, 5 घंटे से अधिक समय तक उपयोग |
| वॉल्यूम और वजन | L358mm×W284mm×H168mm-4.7kg |
| कार्य करने की स्थिति | तापमान -20℃～+65℃, सापेक्षिक आर्द्रता 90%, वायुमंडलीय दबाव 750±30mmHg |
इस मॉडल में एक युग्मक शामिल नहीं है। यदि एक युग्मक की आवश्यकता है, तो कृपया विक्रेता से संपर्क करें।
यदि एक युग्मक कॉन्फ़िगर किया गया है, तो मल्टीपल पल्स रेंजिंग विधियों को महसूस किया जा सकता है। यदि कोई युग्मक नहीं है, तो केवल कम-वोल्टेज पल्स विधि और उच्च-वोल्टेज फ्लैशओवर विधि (यानी, ICE&Decay) उपलब्ध हैं।
मल्टीपल पल्स विधि परीक्षण इंटरफ़ेस इस प्रकार है:
कम वोल्टेज पल्स विधि परीक्षण इंटरफ़ेस इस प्रकार है:
उच्च वोल्टेज फ्लैशओवर विधि (ICE&Decay) परीक्षण इंटरफ़ेस इस प्रकार है:
पैनल का परिचय
1 डिस्प्ले: 10.1-इंच फुल-कलर TFT टच स्क्रीन;
2 ग्राउंडिंग: सुरक्षा ग्राउंडिंग टर्मिनल;
3 सिग्नल: कम-वोल्टेज पल्स विधि पल्स सिग्नल आउटपुट इंटरफ़ेस, उच्च-वोल्टेज फ्लैशओवर विधि सैंपलर, मल्टीपल पल्स विधि युग्मक सिग्नल इनपुट इंटरफ़ेस प्राप्त करना;
4 USB: वेवफॉर्म फ़ाइलों को कंप्यूटर में आयात करने के लिए USB संचार का उपयोग करें;
5 पावर सॉकेट: उपकरण कार्यशील बिजली आपूर्ति, AC 220V कनेक्शन पोर्ट/चार्जिंग पोर्ट;
6 फ्यूज: AC 220V बिजली आपूर्ति प्रणाली फ्यूज स्थापना स्थान, (3A फ्यूज);
7 पावर स्विच: "I" गियर, सिस्टम को पावर देने के लिए AC 220V बिजली आपूर्ति का उपयोग करें;
"II" गियर, सिस्टम को पावर देने के लिए आंतरिक बैटरी का उपयोग करें; जब "पावर सॉकेट" AC 220V बिजली आपूर्ति से जुड़ा होता है, तो यह बैटरी को भी चार्ज करता है;
"O" गियर, सिस्टम पावर बंद करें;
8 आयाम: वेवफॉर्म एकत्र करते समय, एकत्र किए गए वेवफॉर्म के आयाम को बदलने के लिए आयाम नॉब को समायोजित करें;
9 ऑपरेशन नॉब: सिस्टम इंटरफ़ेस को संचालित करने के लिए एक रोटरी बटन, चयन करने के लिए घुमाएँ और पुष्टि करने के लिए दबाएँ;
10 विस्थापन: वेवफॉर्म एकत्र करते समय, एकत्र किए गए वेवफॉर्म की बेसलाइन ऊंचाई को बदलने के लिए विस्थापन नॉब को समायोजित करें।
पैकिंग सूची
• TDR केबल फॉल्ट लोकेटर: एक इकाई जो केबलों का परीक्षण और विश्लेषण करने के लिए कम-वोल्टेज पल्स विधि, उच्च-वोल्टेज फ्लैशओवर विधि और मल्टीपल पल्स विधि (युग्मक आवश्यक है) का उपयोग करती है;
• युग्मक: मल्टीपल पल्स विधि के लिए उपयोग किया जाता है (वैकल्पिक);
• आउटपुट लाइन (1.5m सिंगल Q लाइन): कम-वोल्टेज पल्स परीक्षण विधि के दौरान केबल फॉल्ट परीक्षक और परीक्षण के तहत केबल को जोड़ता है;
• इनपुट लाइन (2m डबल Q लाइन): उच्च-वोल्टेज फ्लैशओवर परीक्षण विधि के दौरान केबल फॉल्ट परीक्षक और सैंपलर को जोड़ता है;
• सैंपलर: उच्च-वोल्टेज फ्लैशओवर विधि के दौरान उच्च-वोल्टेज सिग्नल से नमूनाकरण ग्राउंड पर परावर्तित सिग्नल प्राप्त करता है;
• पावर कॉर्ड (1.8m): केबल फॉल्ट परीक्षक के लिए चार्जिंग कनेक्शन लाइन;
• युग्मक उच्च-वोल्टेज लाइन A: मल्टीपल पल्स विधि के दौरान युग्मक और परीक्षण के तहत केबल को जोड़ता है। वायरिंग करते समय, इसे केवल प्लग इन और अनप्लग किया जा सकता है, घुमाया और घुमाया नहीं जा सकता है;
• युग्मक उच्च-वोल्टेज लाइन B: मल्टीपल पल्स विधि के दौरान युग्मक और उच्च-वोल्टेज पल्स सिग्नल स्रोत को जोड़ता है। वायरिंग करते समय, इसे केवल प्लग इन और अनप्लग किया जा सकता है, घुमाया और घुमाया नहीं जा सकता है;
• ग्राउंड वायर (2.5m): युग्मक ग्राउंड वायर;
• USB केबल: वेवफॉर्म फ़ाइलों को कंप्यूटर में आयात करते समय उपयोग किया जाता है।
