| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO/CE |
| मॉडल संख्या: | एक्सएचजेडजी-120 |

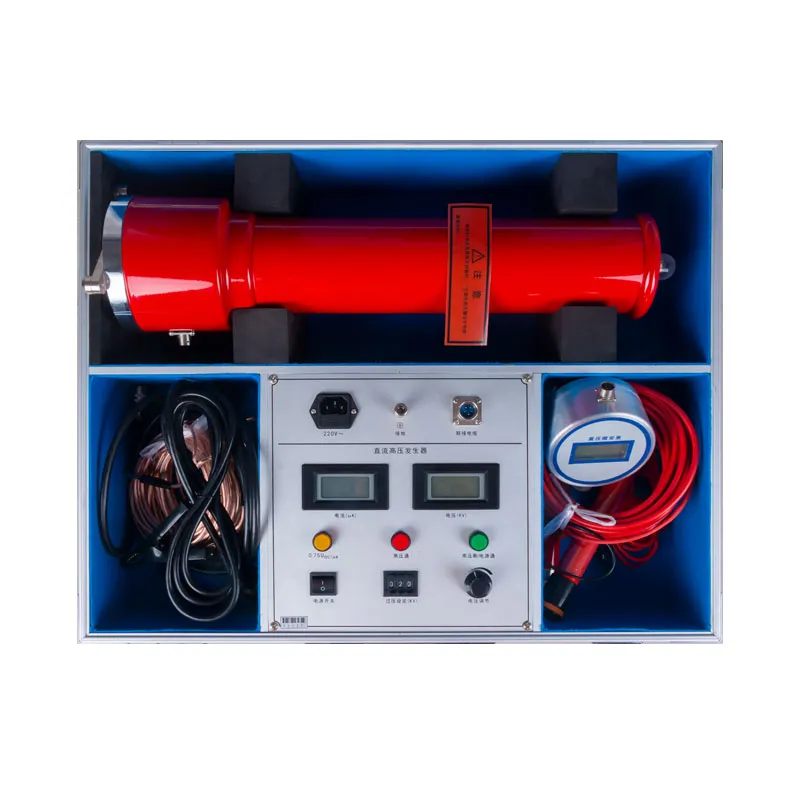

XHZG-120 डिजिटल 120kv डीसी हाइपोट परीक्षक डीसी वोल्टेज का सामना करें डीसी रिसाव वर्तमान परीक्षक
XHZG श्रृंखलाडीसी हाइपोटेस्टरमुख्य रूप से बिजली लाइन विभाग, औद्योगिक और खनन, धातु विज्ञान के लिए प्रयोग किया जाता है,स्टील और अन्य उद्यम बिजली विभागों को उच्च वोल्टेज विद्युत उपकरणों जैसे जिंक ऑक्साइड arrester पर DC प्रतिरोध वोल्टेज परीक्षण या DC रिसाव वर्तमान परीक्षण करने के लिएबिजली केबल, ट्रांसफार्मर, सर्किट ब्रेकर और जनरेटर।
1. आईएफ वोल्टेज डबलर सर्किट लागू किया जाता है, और पीडब्ल्यूएम पल्स चौड़ाई मॉड्यूलेशन प्रौद्योगिकी और उच्च शक्ति वाले आईजीबीटी उपकरणों को लागू किया जाता है।
2बड़े वोल्टेज फीडबैक के साथ, आउटपुट वोल्टेज में उच्च स्थिरता है और लहर गुणांक ≤ 1% है।
3पूर्ण पैमाने पर चिकनी दबाव विनियमन, सटीकता ≤0.5%, स्थिरता ≤1%.
4बूस्ट पोटेंशियोमीटर शून्य से शुरू होता है और 0.75 UDC1mA के बटन के साथ ≤ 1% की सटीकता के साथ होता है।
5ओवरवोल्टेज सुरक्षा डायलिंग द्वारा सेट की जाती है, और त्रुटि एक नज़र में ± 1% है।
| मॉडल विनिर्देश |
60/2 | 60/3 | 120/2 | 120/3 | 200/2/5 | |
| आउटपुट वोल्टेज ((kV) | 60 | 60 | 120 | 120 | 200 | |
| आउटपुट करंट mA | 2 | 3 | 2 | 3 | 2/5 | |
| आउटपुट पावर (डब्ल्यू) | 120 | 180 | 240 | 360 | 400/1000 | |
| डिस्चार्ज पावर (mA) | 2 | 3 | 2 | 3 | 2/5 | |
| नियंत्रण बॉक्स का वजन (किलो) | 2 | 2 | 2 | 2 | 13.1 | |
| दोहरे दबाव वाले सिलेंडर का भार (किलो) | 2.5 | 2.5 | 4 | 4 | 7.9 | |
| दोहरे दबाव वाले सिलेंडर के विनिर्देश (मिमी) | फ90 340 |
फ90 340 |
फ90 470 |
फ90 470 |
फ110 810 |
|
| वोल्टेज माप त्रुटि | 1% ((पूरा पैमाना)±एक काट | |||||
| वर्तमान माप त्रुटि | 1% ((पूरा पैमाना)±एक काट | |||||
| ओवरवोल्टेज सेटिंग त्रुटि | अधिभार संरक्षण डायल कोड सेटिंग को अपनाता है जो एक नज़र में स्पष्ट है (सटीकता≤1.0%) | |||||
| 0.75 स्विच करने में त्रुटि | उच्च परिशुद्धता 0.75UDC-1mA एक स्पर्श बटन (परिशुद्धता≤1.0%) जस्ता ऑक्साइड रोधी परीक्षण के लिए सबसे उपयुक्त |
|||||
| रिपल कारक | ≤0.5 प्रतिशत | |||||
| कार्य पद्धति | आंतरायिक उपयोगः नामित भार पर 30 मिनट 1.1 बार नामित वोल्टेज उपयोगः 10 मिनट |
|||||
| कार्य वातावरण | तापमान:-10oC~+40oC | |||||
| सापेक्ष आर्द्रताः कमरे के तापमान में 85% से अधिक नहींoC(कोई संघनक नहीं) | ||||||
| ऊंचाईः 1500 मीटर से कम | ||||||
| क्षमता भार के साथ | परीक्षण उत्पाद की असीमित क्षमता | |||||
| संरचनात्मक विशेषताएं | विद्युत इन्सुलेशन डबलर | |||||
| वायु इन्सुलेशन, कोई रिसाव नहीं | ||||||
