सटीक द्वितीयक इंजेक्शन परीक्षण के लिए एकल चरण रिले सुरक्षा परीक्षक

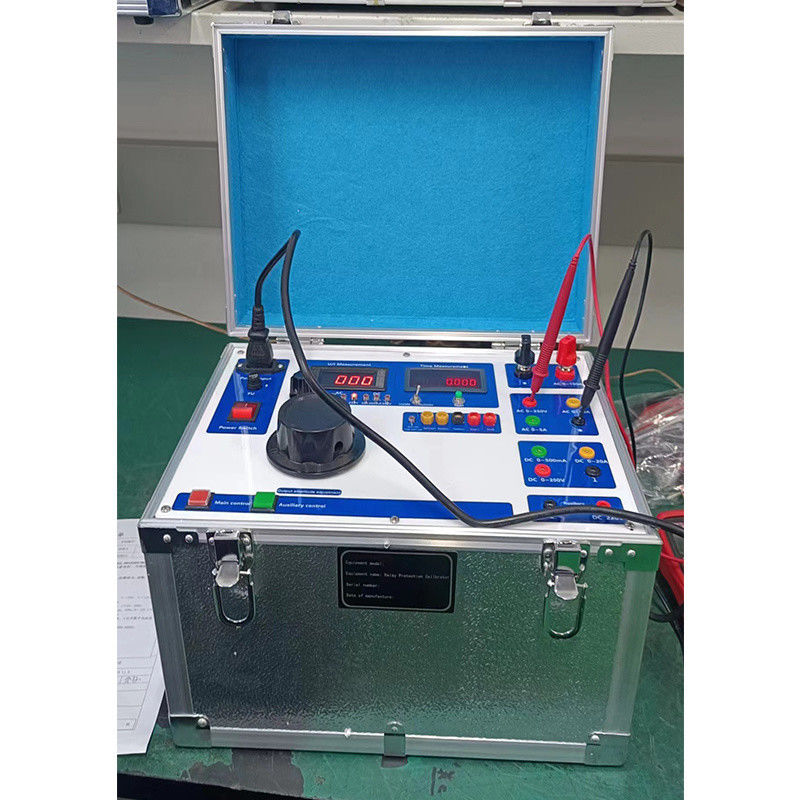

सटीक द्वितीयक इंजेक्शन परीक्षण के लिए XHJB612 सिंगल फेज़ रिले प्रोटेक्शन टेस्टर

मुख्य कार्य
☆सिंगल-फेज़ AC220V बिजली आपूर्ति की आवश्यकता है, सुंदर और सुरुचिपूर्ण PVC पैनलों का उपयोग करना
☆mA आउटपुट है, जो ध्रुवीकरण, सिग्नल और अन्य रिले परीक्षणों को पूरा कर सकता है
☆स्टार्ट और स्टॉप मीटर टर्मिनलों के साथ अंतर्निहित डिजिटल मिलीसेकंड मीटर
☆एक्शन कॉन्टैक्ट्स आदि के लिए ध्वनि और प्रकाश संकेत के साथ
☆विशेष रूप से बनाया गया उच्च-शक्ति एल्यूमीनियम मिश्र धातु चेसिस, ले जाने और परिवहन में आसान
☆पैनल ऑपरेशन सरल और मास्टर करने में आसान है, और वायरिंग स्पष्ट है, जिससे ऑन-साइट कार्य सुविधाजनक हो जाता है।

1	बिजली की आपूर्ति	AC220V±10%,  50Hz
2	आउटपुट मुख्य सर्किट	AC आउटपुट: करंट: 0-5A 0-50A 0-150A वोल्टेज: 0-250V लगातार समायोज्य
3		DC आउटपुट: वोल्टेज: 0-250V करंट: 0-20A 0-500mA
4		समय माप: 0-99.99S
5	मापने की सीमा	वोल्टेज: 0~500V 0.5%RD±2d
6		करंट: 0~5A 0~50A 0~150A 0.5%RD±2d
7		माप समय सीमा: 0.01~99.99S

कैसे इस्तेमाल करे
1 उपयोग से पहले निरीक्षण या तैयारी
उपकरण का उपयोग करने से पहले, एक दृश्य निरीक्षण किया जाना चाहिए, और तीन-कोर पावर कॉर्ड के ग्राउंडिंग सिरे को विश्वसनीय रूप से ग्राउंड किया जाना चाहिए। पावर स्विच चालू करें, और फिर उपकरण पर पावर का परीक्षण करें। इस समय, दोनों मीटर चालू होने चाहिए, और अपने हाथ से "आउटपुट चयन" बटन स्विच को स्पर्श करें। , आउटपुट स्थिति संकेतक बाएं से दाएं सामान्य होना चाहिए।
2 मुख्य सर्किट वोल्टेज आउटपुट ऑपरेशन
आउटपुट स्थिति को "AC0-250V" रेंज में चुनें, परीक्षण कक्ष के निचले बाएं कोने में मुख्य सर्किट के "आउटपुट कंट्रोल स्विच" को दबाएं, और धीरे-धीरे वोल्टेज नियामक के बड़े नॉब को समायोजित करें। वोल्टेज/एमीटर की जोड़ी को "0~250V" AC वोल्टेज प्रदर्शित करना चाहिए। "DC0~300V" आउटपुट करने के लिए, "DC0~250V" रेंज में आउटपुट स्थिति का चयन करें, और समायोजन विधि ऊपर के समान है।
3 मुख्य सर्किट करंट आउटपुट ऑपरेशन
"AC0~5A" रेंज में आउटपुट स्थिति का चयन करें, मुख्य सर्किट के "आउटपुट कंट्रोल स्विच" को दबाएं और धीरे-धीरे वोल्टेज नियामक नॉब को समायोजित करें। इस समय, वोल्टेज/एमीटर को "0~5A" करंट प्रदर्शित करना चाहिए, और अन्य करंट समायोजन इस विधि के समान हैं।
4 उपयोग के उदाहरण:
4.1 वोल्टेज रिले पिकअप और रिलीज टेस्ट
सबसे पहले उपकरण को तैयार स्थिति में रखें, परीक्षण के तहत रिले कॉइल को संबंधित वोल्टेज आउटपुट टर्मिनल से कनेक्ट करें, "मुख्य सर्किट आउटपुट कंट्रोल" स्विच दबाएं, और आउटपुट वोल्टेज को स्थिर रूप से बढ़ाने के लिए धीरे-धीरे बड़े नॉब को समायोजित करें। जब रिले बंद हो जाता है, तो क्लोजिंग वोल्टेज रिकॉर्ड करें। , फिर बड़े नॉब को विपरीत दिशा में समायोजित करें जब तक कि रिले जारी न हो जाए, और रिलीज वोल्टेज रिकॉर्ड करें। इसके आधार पर, परीक्षण किए गए रिले के रिटर्न गुणांक की गणना की जा सकती है। यदि परीक्षण के तहत रिले एक ओवरवॉल्टेज रिले है, तो विपरीत दिशा में आगे बढ़ें।
4.2 करंट रिले सेटिंग वैल्यू टेस्ट
परीक्षण के तहत रिले को लाइन से हटा दें, इसे उपकरण के करंट आउटपुट टर्मिनल से कनेक्ट करें, उपयुक्त आउटपुट करंट रेंज का चयन करें, जैसे "0~5A" या "0~100A", "आउटपुट कंट्रोल" स्विच दबाएं, और धीरे-धीरे अधिकतम नॉब को रिले एक्शन में बदलें, वोल्टेज/एमीटर मान देखें, और रिले एक्शन का न्याय करें।
4.3 टाइम रिले डिले टाइम का निर्धारण
परीक्षण के तहत रिले को आउटपुट टर्मिनल से कनेक्ट करें (वर्किंग वोल्टेज रिले की आवश्यकताओं के अनुसार AC या DC है), इसे रेटेड एक्शन वैल्यू में समायोजित करें, और बिजली आउटेज के बाद पुनर्स्थापित करें। परीक्षण के तहत रिले के डिले मूविंग और क्लोजिंग कॉन्टैक्ट्स को टर्मिनलों II और ⊥ से कनेक्ट करें, "आउटपुट कंट्रोल" स्विच दबाएं, रिले कॉइल को रेटेड ऑपरेटिंग वोल्टेज मिलेगा, और एक ही समय में स्टॉपवॉच शुरू करें। डिले टाइम के बाद, स्टॉपवॉच गिनती बंद कर देगा। इस समय, स्टॉपवॉच प्रदर्शित संख्या टाइम रिले का विलंबित क्लोजिंग समय है। यदि आप विलंबित रिलीज को मापना चाहते हैं, तो सिद्धांत पहले जैसा ही है, और वास्तविक वायरिंग उलट है।
4.4 इंटरमीडिएट रिले टेस्ट (होल्डिंग कॉइल के साथ)
निर्धारित करें कि परीक्षण के तहत रिले किस प्रकार का एक्शन मोड (वोल्टेज या करंट एक्शन) और किस प्रकार का होल्डिंग मोड (वोल्टेज या करंट होल्डिंग) है। करंट एक्शन वोल्टेज मेंटेनेंस को एक उदाहरण के रूप में लेते हुए (DC रिले), DC करंट आउटपुट रेंज (0~500mA या 0~5A) का चयन करें, "आउटपुट कंट्रोल" स्विच दबाएं, धीरे-धीरे बड़े नॉब को रिले एक्शन में समायोजित करें, और मूविंग करंट पर ध्यान दें। फिर सहायक सर्किट आउटपुट को रिले होल्डिंग कॉइल एंड से कनेक्ट करें, धीरे-धीरे छोटे नॉब को रिले रेटिंग में समायोजित करें, होल्डिंग वोल्टेज मान लिखें, और एक्शन या होल्डिंग स्थितियों के आधार पर रिले की गुणवत्ता का निर्धारण करें।
संक्षेप में, जब तक आप इस उपकरण के विभिन्न आउटपुट और मापने वाले उपकरण के बीच रूपांतरण संबंध में महारत हासिल कर लेते हैं, तब तक आप एक उदाहरण से अनुमान लगा सकते हैं और परीक्षण किए जा रहे रिले की विशिष्ट स्थितियों के अनुसार उन्हें लचीले ढंग से लागू कर सकते हैं। मैं यहां एक-एक करके उदाहरण नहीं दूंगा।


पैकेजिंग: फोम से भरा लकड़ी का केस

शिपिंग: हवा, समुद्र, एक्सप्रेस आदि से।

शिपिंग समय: यदि यह स्टॉक में है तो 7-10 कार्य दिवस।
