यह XHHV535-4T एक उच्च-ऊर्जा ट्रॉली-माउंटेड डीसी उच्च-वोल्टेज सर्ज जनरेटर है जो 2450J डिस्चार्ज ऊर्जा प्रदान करता है - XHHV535 श्रृंखला में उच्चतम - 35kV तक भूमिगत पावर केबल फॉल्ट परीक्षण और डीसी सहन वोल्टेज विश्लेषण के लिए। एक एकल 4μF/35kV ऊर्जा भंडारण कैपेसिटर के आसपास निर्मित, यह सरलीकृत, लागत-प्रभावी एकल-कैपेसिटर डिज़ाइन में चुनौतीपूर्ण उच्च-प्रतिरोध केबल फॉल्ट के लिए अधिकतम फ्लैशओवर ऊर्जा प्रदान करता है।

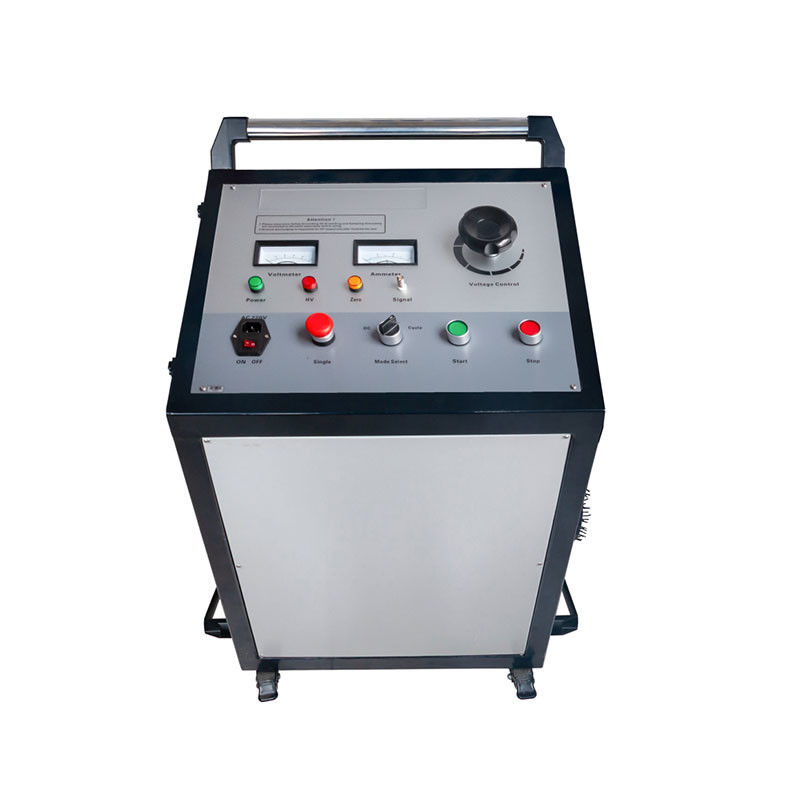

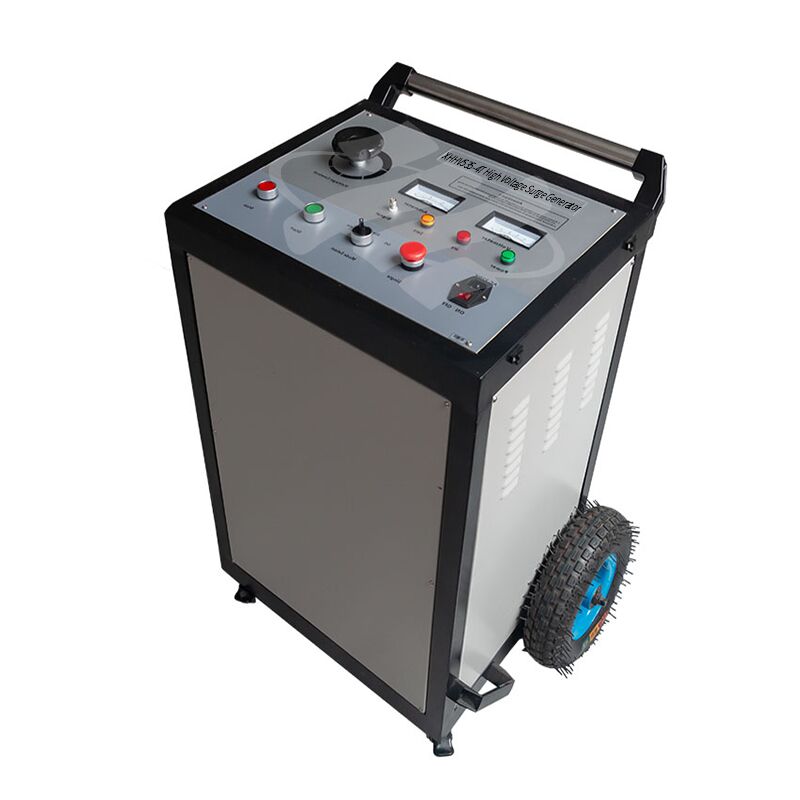

एक डीसी उच्च-वोल्टेज स्रोत, ऊर्जा भंडारण कैपेसिटर, डिस्चार्ज बॉल गैप, स्वचालित डिस्चार्ज डिवाइस, और अंतर्निहित फॉल्ट सैंपलिंग वेवफॉर्म मॉड्यूल को एक मोबाइल ट्रॉली चेसिस (119kg) में एकीकृत करते हुए, XHHV535-4T में तीन-मोड ऑपरेशन की सुविधा है: डीसी सहन वोल्टेज परीक्षण, एकल आवेग डिस्चार्ज, और 7-सेकंड ऑटो-इंपल्स टाइमिंग के साथ आवधिक चक्र डिस्चार्ज। एक डुअल-Q लाइन संचार सॉकेट उच्च-वोल्टेज फ्लैशओवर परीक्षण के दौरान केबल फॉल्ट लोकेटर के साथ सिंक्रनाइज़ वेवफॉर्म अधिग्रहण को सक्षम बनाता है। ट्रॉली का मानवकृत डिज़ाइन कार्यशाला और प्रयोगशाला वातावरण में आसान आवाजाही की अनुमति देता है।
अधिकतम ऊर्जा, न्यूनतम जटिलता- XHHV535-4T एक सिद्ध एकल-कैपेसिटर आर्किटेक्चर के माध्यम से XHHV535 परिवार में उच्चतम एकल-पल्स डिस्चार्ज ऊर्जा (2450J) प्रदान करता है। उन संगठनों के लिए जो मल्टी-वोल्टेज स्विचिंग लचीलेपन पर पीक फ्लैशओवर ऊर्जा को प्राथमिकता देते हैं, 4T में 3-स्पीड XHHV535-4TS की तुलना में कम घटक, कम रखरखाव जटिलता और अधिक सुलभ मूल्य बिंदु के साथ असाधारण मूल्य प्रदान करता है। उच्च-प्रतिरोध केबल फॉल्ट अनुप्रयोगों के लिए आदर्श जहां फॉल्ट बाधाओं को तोड़ने के लिए अधिकतम डिस्चार्ज शक्ति महत्वपूर्ण है।

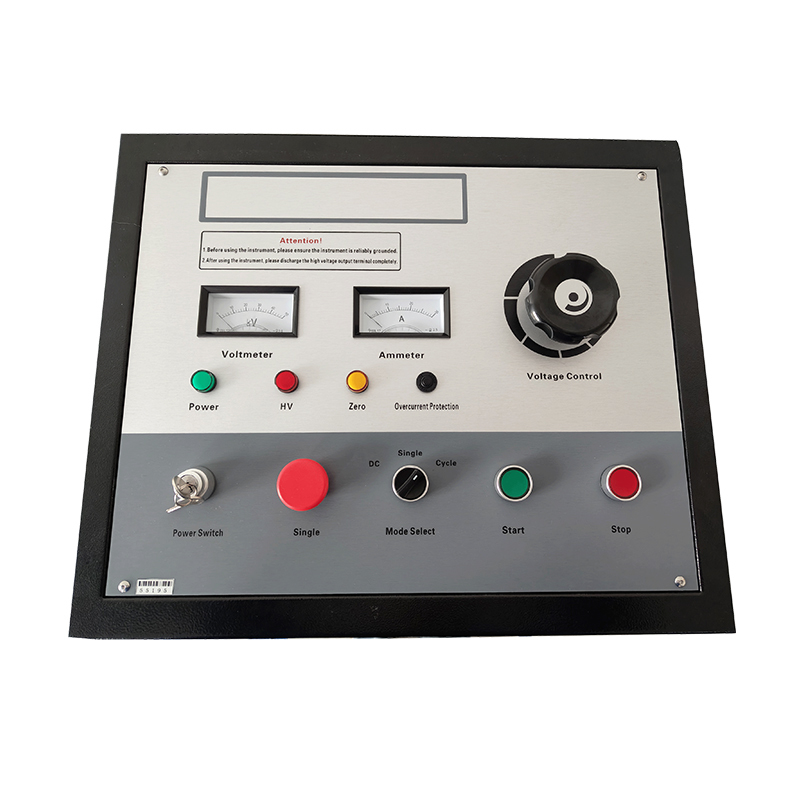

| नियंत्रण | कार्य |
|---|---|
| एमीटर | कम-वोल्टेज साइड करंट को वास्तविक समय में इंगित करता है |
| वोल्टमीटर | उच्च-वोल्टेज आउटपुट स्तर दिखाता है |
| शून्य संकेतक | वोल्टेज नॉब शून्य स्थिति में; स्टार्ट प्रभावी होने से पहले जलाया जाना चाहिए |
| एचवी संकेतक | जलाया गया = उच्च वोल्टेज सक्रिय; बंद = कोई उच्च वोल्टेज आउटपुट नहीं |
| पावर संकेतक | पावर स्विच चालू होने के बाद AC220V पावर सामान्य होने पर जलाया जाता है |
| पावर स्विच | AC220V 50Hz इनपुट; 8A फ्यूज; मुख्य सिस्टम पावर नियंत्रण |
| मोड चयनकर्ता | सहन वोल्टेज (डीसी), एकल आवेग, चक्र डिस्चार्ज |
| स्टार्ट बटन | शून्य स्थिति में उच्च वोल्टेज शुरू करता है; एचवी लाइट चालू; गैर-शून्य = अमान्य |
| स्टॉप बटन | उच्च-वोल्टेज आउटपुट काटता है; डिवाइस और केबल पर अवशिष्ट वोल्टेज को ऑटो-डिस्चार्ज करता है |
| वोल्टेज नियंत्रण नॉब | शून्य स्थिति = शून्य लाइट चालू; एचवी स्टार्ट के बाद, वोल्टेज बढ़ाने के लिए घुमाएं |
| सिग्नल सॉकेट | फ्लैशओवर वेवफॉर्म सैंपलिंग के लिए केबल फॉल्ट लोकेटर के लिए डुअल-Q लाइन |
| आउटपुट वोल्टेज | 0–35kV (निरंतर समायोजन) |
|---|---|
| अंतर्निहित कैपेसिटर | 4μF/35kV |
| डिस्चार्ज ऊर्जा | 2450J |
| सर्ज पावर | 2kVA |
| ऑटो-इंपल्स टाइम | ~7s स्वचालित (मैनुअल ओवरराइड उपलब्ध) |
| वोल्टेज सटीकता | 2.5 स्तर |
| उच्च-वोल्टेज डिवाइडर | अंतर्निहित; वास्तविक समय उच्च-वोल्टेज साइड मीटरिंग |
| ऑपरेटिंग मोड | डीसी सहन / एकल आवेग / चक्र डिस्चार्ज |
| सुरक्षा सुरक्षा | शून्य-स्टार्ट इंटरलॉक, ऑटो-डिस्चार्ज, ओवर-करंट, ओवर-वोल्टेज |
| वेवफॉर्म सैंपलिंग | अंतर्निहित फॉल्ट सैंपलिंग मॉड्यूल + संचार सॉकेट |
| बिजली की आपूर्ति | AC220V±10%, 50Hz±2Hz (अन्य आवृत्तियाँ अनुकूलन योग्य) |
| परिवेश तापमान | -20 – +50°C |
XHHV535-4T केबल परीक्षण कार्यशालाओं, बिजली उपयोगिता रखरखाव डिपो, औद्योगिक विद्युत परीक्षण टीमों, और बजट-सचेत परीक्षण सेवा प्रदाताओं के लिए कार्य करता है जिन्हें उच्च-प्रतिरोध फॉल्ट समाधान के लिए अधिकतम एकल-पल्स डिस्चार्ज ऊर्जा की आवश्यकता होती है। एकल-कैपेसिटर आर्किटेक्चर मल्टी-स्पीड विकल्पों की तुलना में कम रखरखाव ओवरहेड और बेहतर लागत-प्रदर्शन प्रदान करता है, जिससे यह उन संगठनों के लिए व्यावहारिक विकल्प बन जाता है जो वोल्टेज-स्तर कैपेसिटर स्विचिंग की आवश्यकता के बिना मुख्य रूप से 35kV और उससे नीचे परीक्षण करते हैं। मल्टी-वोल्टेज कैपेसिटर चयन की आवश्यकता वाले अनुप्रयोगों के लिए, XHHV535-4TS (3-स्पीड) देखें। फील्ड-पोर्टेबल आवश्यकताओं के लिए, XHHV535-2L (25kg) या XHHV535-4Z (35kg) देखें।
प्र: केबल फॉल्ट डिटेक्शन में हाई वोल्टेज सर्ज जनरेटर कैसे काम करता है?
सर्ज जनरेटर दोषपूर्ण केबल में एक उच्च-ऊर्जा पल्स डिस्चार्ज करता है, जिससे फॉल्ट पॉइंट पर एक नियंत्रित उच्च-वोल्टेज आर्क बनता है। यह आर्क एक ध्वनिक संकेत (ग्राउंड माइक्रोफोन द्वारा पता लगाने योग्य तेज थंपिंग ध्वनि) और एक विद्युत चुम्बकीय पल्स (प्रेरक रिसीवर द्वारा पता लगाने योग्य) दोनों उत्पन्न करता है। ध्वनिक और विद्युत चुम्बकीय सिग्नल आगमन समय को मिलाकर, ऑपरेटर सटीक रूप से फॉल्ट स्थान का पता लगा सकते हैं - एक तकनीक जिसे ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन कहा जाता है।
प्र: विभिन्न केबल प्रकारों के लिए मुझे कौन सी वोल्टेज रेंज चुननी चाहिए?
वोल्टेज चयन सामान्य दिशानिर्देश के रूप में केबल के रेटेड ऑपरेटिंग वोल्टेज का अनुसरण करता है। कम-वोल्टेज केबल (1kV तक) के लिए, 8kV या 12kV रेंज का उपयोग करें। मध्यम-वोल्टेज वितरण केबल (6-15kV) के लिए, 16kV रेंज उपयुक्त है। उच्च-वोल्टेज ट्रांसमिशन केबल (35kV और ऊपर) के लिए, 32kV रेंज का उपयोग करें। हमेशा केबल निर्माता के अधिकतम परीक्षण वोल्टेज विनिर्देशों से परामर्श करें और उच्च-वोल्टेज ऑपरेशन के दौरान सभी सुरक्षा क्लीयरेंस बनाए रखना सुनिश्चित करें।
प्र: सर्ज जनरेटर ऑपरेशन के दौरान किन सुरक्षा सावधानियों का पालन किया जाना चाहिए?
उच्च वोल्टेज सर्ज जनरेटर परीक्षण के लिए सख्त सुरक्षा प्रोटोकॉल की आवश्यकता होती है। कनेक्शन से पहले हमेशा सत्यापित करें कि केबल पूरी तरह से डी-एनर्जाइज्ड और सभी बिजली स्रोतों से अलग है। चेतावनी संकेतों के साथ परीक्षण क्षेत्र के चारों ओर न्यूनतम 5-मीटर सुरक्षा परिधि स्थापित करें। सभी कर्मियों को आर्क-रेटेड कपड़ों, एचवी इन्सुलेटिंग दस्ताने और डाइलेक्ट्रिक ओवरशूज़ सहित उचित पीपीई पहनना चाहिए। एकीकृत सुरक्षा सुविधाएँ - पावर-ऑफ पर स्वचालित डिस्चार्ज, आपातकालीन स्टॉप, और शून्य-वोल्टेज इंटरलॉक - सुरक्षा की अतिरिक्त परतें प्रदान करती हैं लेकिन उन्हें कभी भी उचित सुरक्षा प्रक्रियाओं का स्थान नहीं लेना चाहिए।
प्र: इस इकाई पर कई ऊर्जा स्तरों (जूल) का क्या लाभ है?
विभिन्न ऊर्जा स्तर विभिन्न नैदानिक उद्देश्यों की पूर्ति करते हैं। कम ऊर्जा सेटिंग्स (जैसे, 864J-1024J) प्रारंभिक फॉल्ट पुष्टि और उच्च-प्रतिरोध फॉल्ट का पता लगाने के लिए आदर्श हैं जहां अत्यधिक ऊर्जा केबल क्षति को बढ़ा सकती है। मध्यम ऊर्जा (1225J-2048J) अधिकांश नियमित फॉल्ट पिनपॉइंटिंग के लिए इष्टतम ध्वनिक सिग्नल शक्ति प्रदान करती है। उच्च ऊर्जा (2450J+) बहुत लंबी केबल, गहरी दफन परिदृश्यों, या उच्च-प्रतिबाधा फॉल्ट के लिए आरक्षित है जिन्हें पता लगाने योग्य ध्वनिक हस्ताक्षर उत्पन्न करने के लिए मजबूत आर्क पीढ़ी की आवश्यकता होती है। तीन-स्तरीय चयन ऑपरेटरों को फील्ड की स्थिति से मेल खाने के लिए ऊर्जा आउटपुट की अनुमति देता है।
प्र: इस सर्ज जनरेटर के साथ कौन सी वारंटी और सहायता शामिल है?
विनिर्माण दोषों के खिलाफ 12 महीने की मानक वारंटी, आजीवन तकनीकी सहायता के साथ। सीई और आईएसओ 9001:2015 प्रमाणित। प्रत्येक इकाई में सर्ज जनरेटर, एचवी आउटपुट केबल, ग्राउंड केबल, डिस्चार्ज रॉड, उपयोगकर्ता मैनुअल और सुरक्षित परिवहन के लिए लॉकिंग कैस्टर के साथ एक हेवी-ड्यूटी ट्रॉली शामिल है। अनुरोध पर ऑन-साइट इंस्टॉलेशन, कमीशनिंग और ऑपरेटर सुरक्षा प्रशिक्षण उपलब्ध हैं। डिस्चार्ज गैप, कैपेसिटर और एचवी डायोड सहित स्पेयर पार्ट्स तेजी से प्रतिस्थापन के लिए स्टॉक किए जाते हैं।
