केबल दोष खोजक
>
विद्युत केबल दोष पिनपॉइंटर एक फ्रेम पावर भूमिगत केबल दोष लोकेटर

विद्युत केबल दोष पिनपॉइंटर एक फ्रेम पावर भूमिगत केबल दोष लोकेटर

उत्पाद का विवरण:
उत्पत्ति के प्लेस: शीआन, शानक्सी, चीन
ब्रांड नाम: XZH TEST
प्रमाणन: CE, ISO
मॉडल संख्या: XHDD503E
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शीआन, शानक्सी, चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
CE, ISO
मॉडल संख्या:
XHDD503E
मॉडल नं.:
XHDD503E
प्रयोग:
नेटवर्क केबल परीक्षक, ऑडियो केबल परीक्षक, समाक्षीय केबल परीक्षक, डिजिटल केबल परीक्षक
शक्ति:
बिजली
अनुकूलित:
अनुकूलित
रंग:
काला
फ़िल्टर:
200Hz-1600Hz वैकल्पिक
आउटपुट लाभ:
16 स्तर (0~112dB)
ध्वनिक-चुंबकीय स्थिति सटीकता:
0.2 मीटर से कम
चरण वोल्टेज स्थिति सटीकता:
0.5 मी से कम
पथ पहचान सटीकता:
0.5 मी से कम
परिवहन पैकेज:
लकड़ी का मामला
ट्रेडमार्क:
XZH परीक्षण
उत्पत्ति:
चीन
एचएस कोड:
9031809090
आपूर्ति की क्षमता:
2000 पीसी / वर्ष
अनुकूलन:
उपलब्ध
बिक्री के बाद सेवा:
वारंटी प्रमाण पत्र
वारंटी:
12 महीने
प्रमुखता देना:

High Light

प्रमुखता देना:

विद्युत केबल दोष पिनपॉइंटर

,

भूमिगत केबल दोष पिनपॉइंटर

Trading Information
न्यूनतम आदेश मात्रा:
1 इकाई
पैकेजिंग विवरण:
लकड़ी का मामला
प्रसव के समय:
5 से 8 दिन
भुगतान शर्तें:
टी/टी
उत्पाद का वर्णन

उत्पाद वर्णन

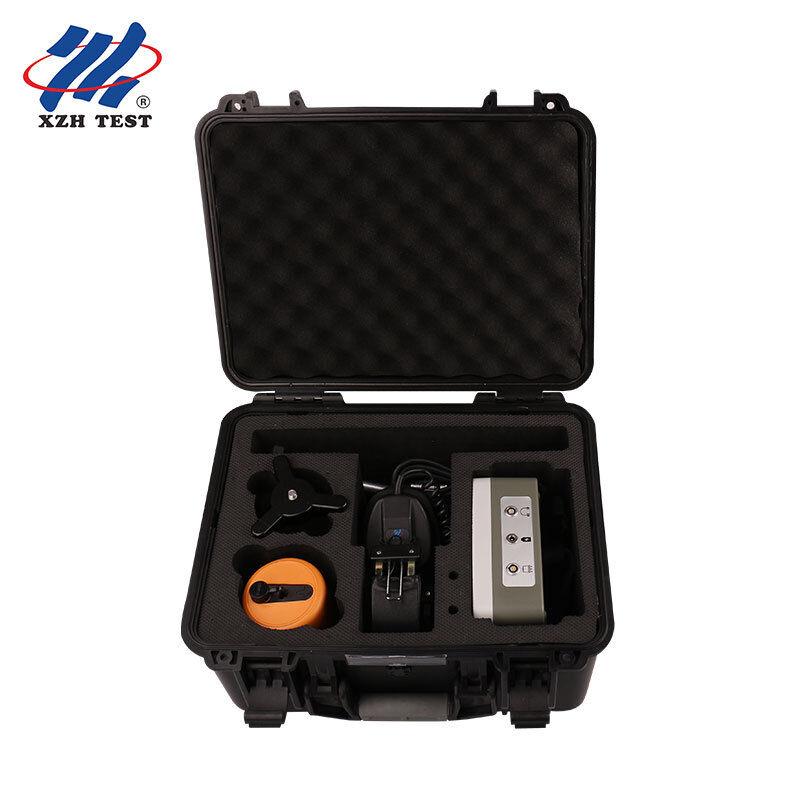

विद्युत केबल दोष पिनपॉइंटर एक फ्रेम पावर भूमिगत केबल दोष लोकेटर 0
विवरण
केबल फॉल्ट लोकेटर केबल फॉल्ट पॉइंट के विशिष्ट स्थान को निर्धारित करने के लिए कंपन पिकअप और इलेक्ट्रोमैग्नेटिक इंडक्शन के सिद्धांतों का उपयोग करता है। एक उच्च-वोल्टेज पल्स जनरेटर का उपयोग गलती बिंदु पर डिस्चार्ज पर फ्लैश का कारण बनता है। फॉल्ट पॉइंट पर डिस्चार्ज ओवर डिस्चार्ज द्वारा उत्पन्न कंपन तरंगों, ध्वनि तरंगों और विद्युत चुम्बकीय तरंगों जैसे भौतिक घटनाएं, केबल फॉल्ट पॉइंटिंग इंस्ट्रूमेंट द्वारा अंकित, प्रसंस्कृत, संसाधित, प्रदर्शित और आउटपुट की एक विशेष जांच द्वारा उठाई जाती हैं। गलती बिंदु का सटीक स्थान परीक्षक की सुनवाई और दृष्टि द्वारा निर्धारित किया जाता है। यही है, केबल फॉल्ट पॉइंट को "केबल के ऊपर और किसी न किसी माप की सीमा के भीतर" सही ढंग से पता लगाने का कार्य पूरा हो गया है।
यह फिक्स्ड-पॉइंट इंस्ट्रूमेंट कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और पावर केबल्स के डिस्कनेक्ट दोष, उच्च-आवृत्ति के समाक्षीय केबल, स्ट्रीट लाइट केबल, और विभिन्न सामग्रियों से बने तारों के साथ अलग-अलग क्रॉस-सेक्शन और मीडिया के साथ-साथ उच्च-प्रतिरोध रिसाव और उच्च-प्रतिरोध फ्लैश के लिए उपयुक्त है।

उत्पाद की विशेषताएँ
1। 5-इंच टच-हाई ब्राइटनेस एलसीडी सूर्य के प्रकाश के तहत दृश्यता सुनिश्चित करता है।
2। इसमें 4 परीक्षण मोड हैं: मानक, बढ़ाया, शोर में कमी, और अनुकूलित।
3। इसमें 4 पोजिशनिंग फ़ंक्शन हैं: ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन, शुद्ध ध्वनिक, शुद्ध चुंबकीय और चरण वोल्टेज।
4। इसमें पृष्ठभूमि शोर में कमी की तकनीक है और विभिन्न प्रकार के फ़िल्टरिंग विधियों से चुन सकती है।
5। BNR और म्यूट फ़ंक्शंस से सुसज्जित।
4। यह पथ विचलन संकेत है।
5। मल्टी-लेयर फिजिकल आइसोलेशन सिग्नल सेंसर, वाटरप्रूफ ग्रेड IP65 से लैस।
6। अंतर्निहित लार्ज-कैपेसिटी लिथियम बैटरी, लंबे समय तक स्टैंडबाय समय, फास्ट चार्जर से लैस।
7। छोटे और हल्के, संचालित करने में आसान, और सरल मानव-मशीन इंटरफ़ेस।


विद्युत केबल दोष पिनपॉइंटर एक फ्रेम पावर भूमिगत केबल दोष लोकेटर 1

तकनीकी विशिष्टता
फ़िल्टर पैरामीटर LALL-PASS: 100Hz ~ 1600Hz।
llow पास: 100Hz ~ 300Hz।
LQUALCOMM: 160Hz ~ 1600Hz।
LBANDPASS: 200Hz ~ 600Hz।
चैनल लाभ: 8 स्तर समायोज्य।
चुंबकीय चैनल लाभ: 8 स्तर समायोज्य।
चरण वोल्टेज लाभ: 8 स्तर समायोज्य।
आउटपुट गेन: 16 स्तर (0 ~ 112db)
आउटपुट प्रतिबाधा: 350 and
Acoustomagnetic स्थिति सटीकता: ≤0.1m।
चरण वोल्टेज स्थिति सटीकता: ≤ 0.5 मी।
पथ पहचान सटीकता: ≤ 0.5 मी।
इसमें BNR पृष्ठभूमि शोर में कमी और म्यूट शोर में कमी के कार्य हैं।
प्रदर्शन नियंत्रण विधि: 5-इंच उच्च-चमकदार टच स्क्रीन नियंत्रण।
बिजली की आपूर्ति: 4*18650 मानक लिथियम बैटरी।
स्टैंडबाय समय: 8 घंटे से अधिक।
आयतन: 428L × 350W × 230H
कुल वजन: 7kg।
परिवेश का तापमान: -25 ~ 65ºC; सापेक्ष आर्द्रता:%90%।


विद्युत केबल दोष पिनपॉइंटर एक फ्रेम पावर भूमिगत केबल दोष लोकेटर 2
काम के सिद्धांत
1। ACOUSTO-MAGNETIC सिंक्रनाइज़ेशन विधि:
ACOUSTO-MAGNETIC सिंक्रनाइज़ेशन विधि सटीक गलती स्थान के लिए एक बहुत ही सटीक और अनूठी विधि है। इसका सिद्धांत पारंपरिक ध्वनिक बिंदु निर्धारण विधि पर आधारित है और विद्युत चुम्बकीय संकेतों का पता लगाने और अनुप्रयोग को जोड़ता है।
जब उच्च-वोल्टेज जनरेटर दोषपूर्ण केबल पर प्रभाव डिस्चार्ज करता है, तो फॉल्ट पॉइंट पर डिस्चार्ज द्वारा उत्पन्न ध्वनि जमीन पर प्रेषित होती है। ध्वनि सिग्नल को अत्यधिक संवेदनशील जांच द्वारा उठाया जाता है। प्रवर्धन के बाद, एक "पॉप" ध्वनि को हेडफ़ोन के साथ सुनकर सुना जा सकता है।
जांच की अंतर्निहित जांच वास्तविक समय में चुंबकीय क्षेत्र संकेत प्राप्त करती है, और इस सिद्धांत का उपयोग करती है कि चुंबकीय क्षेत्र की प्रसार गति विद्युत चुम्बकीय संकेत और ध्वनि संकेत के बीच समय के अंतर का पता लगाने के लिए गलती बिंदु की दूरी को निर्धारित करने के लिए ध्वनि के प्रसार गति से बहुत अधिक है। सबसे छोटे ध्वनिक-चुंबकीय समय अंतर के साथ बिंदु को खोजने के लिए सेंसर की स्थिति को आगे बढ़ाते रहें, फिर गलती बिंदु का सटीक स्थान इसके नीचे होगा।
पारंपरिक ध्वनिक माप कानूनी बिंदु उपकरण आमतौर पर केवल मॉनिटर करने के लिए ईयरफ़ोन का उपयोग करते हैं, या फॉल्ट पॉइंट पर डिस्चार्ज साउंड की पहचान करने के लिए मीटर पॉइंटर के स्विंग द्वारा पूरक होते हैं। चूंकि डिस्चार्ज साउंड एक पलक झपकते ही गायब हो जाता है और परिवेश के शोर से बहुत अलग नहीं होता है, यह अक्सर उन ऑपरेटरों के लिए बड़ी कठिनाइयों को लाता है जो बहुत अनुभवी नहीं हैं। ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि प्रभावी रूप से पारंपरिक ध्वनिक माप विधि की उपरोक्त समस्याओं से बचती है।
2। शुद्ध ध्वनि विधि:
शुद्ध ध्वनि विधि में एक ध्वनिक कंपन सेंसर, एक सिग्नल एम्पलीफायर, एक फिल्टर सर्किट, एक नमूना इकाई, एक प्रोसेसर, एक डिस्प्ले यूनिट, एक पावर एम्पलीफायर यूनिट, हेडफ़ोन, आदि शामिल हैं।
शुद्ध ध्वनि विधि का उपयोग मुख्य रूप से उच्च प्रतिरोध और फ्लैशओवर दोषों को मापने के लिए किया जाता है। इसका मुख्य सिद्धांत गलती के केबल पर आवेग वोल्टेज को लागू करने के लिए एक उच्च-वोल्टेज स्रोत का उपयोग करना है, जो गलती बिंदु पर डिस्चार्ज ब्रेकडाउन का कारण बनता है, और फिर डिस्चार्ज के दौरान उत्पन्न ध्वनि का उपयोग गलती का सही पता लगाने के लिए करता है। ध्वनिक कंपन सेंसर ध्वनिक सिग्नल को एक विद्युत संकेत में परिवर्तित करता है, जो एक सिग्नल एम्पलीफायर और फ़िल्टर सर्किट द्वारा प्रवर्धित और फ़िल्टर किया जाता है। अंत में, इसे हेडफ़ोन के माध्यम से ध्वनि के लिए बहाल किया जाता है, या ध्वनि की तीव्रता प्रदर्शित होती है। सबसे बड़ी ध्वनि तीव्रता के साथ जगह दोष बिंदु है।
3। शुद्ध चुंबकीय विधि:
शुद्ध चुंबकीय विधि केबल पथ और केबल दोष बिंदु के सटीक स्थान को निर्धारित कर सकती है। इसका मुख्य सिद्धांत दोषपूर्ण केबल पर आवेग वोल्टेज को लागू करने के लिए एक उच्च-वोल्टेज स्रोत का उपयोग करना है, पल्स सिग्नल को लेने के लिए एक इंडक्शन कॉइल का उपयोग करें, और यह जज करें कि क्या यह पल्स सिग्नल की विशेषताओं के माध्यम से केबल से विचलन करता है। जब पिक-अप पल्स सिग्नल की विशेषताएं विचलित हो जाती हैं, तो यह एक गलती बिंदु के रूप में निर्धारित किया जाता है।
4। ए-फ्रेम विधि:
यदि एक दफन केबल में एक ग्राउंड फॉल्ट होता है, तो हम फॉल्ट पॉइंट को खोजने के लिए संभावित अंतर विधि का उपयोग कर सकते हैं। विधि दोषपूर्ण केबल और जमीन के परीक्षण बिंदु के बीच एक परीक्षण वोल्टेज जोड़ने के लिए है, फिर केबल के प्रवेश बिंदु के आसपास प्रवेश बिंदु के साथ एक वितरित विद्युत क्षेत्र गाढ़ा होगा। इस विद्युत क्षेत्र में एक ही त्रिज्या के साथ किसी भी बिंदु के बीच कोई संभावित अंतर नहीं है, लेकिन अलग -अलग रेडी (चित्र में ए और बी अंक) के साथ किसी भी दो बिंदुओं के बीच संभावित अंतर है, और जब दो बिंदुओं के बीच की दूरी तय हो जाती है, तो दो बिंदुओं के बीच की दूरी वस्तु के करीब है, संभावित अंतर उतना ही मजबूत होता है।
इस सुविधा का उपयोग करते हुए, हम अंक ए और बी को धीरे -धीरे केंद्र बिंदु के करीब ले जा सकते हैं। जब गलती बिंदु ए और बी के बीच बिल्कुल होता है, तो संभावित अंतर शून्य हो जाता है। यदि यह गलती बिंदु से आगे बढ़ना जारी रखता है, तो संभावित अंतर की ध्रुवीयता उलट हो जाएगी, ताकि ग्राउंडिंग बिंदु को आगे और पीछे बढ़ने से सटीक रूप से निर्धारित किया जा सके।

साधन लेआउट और निर्देश
साधन की रचना
1। केबल फॉल्ट लोकेटर: रफ माप रेंज के भीतर केबल फॉल्ट पॉइंट्स का सटीक रूप से पता लगाएं।
2। जांच: सिग्नल प्राप्त करने के लिए इनपुट चैनल से जुड़े जांच, जांच, तीन पंजे और कनेक्टिंग रॉड सहित।
3। हेडफ़ोन पहनें; पॉइंटिंग इंस्ट्रूमेंट (आउटपुट सिग्नल की फीडबैक) के इनपुट चैनल को कनेक्ट करें।
4.7-कोर सिग्नल लाइन: पॉइंटिंग इंस्ट्रूमेंट और जांच के बीच केबल कनेक्ट करना (पॉइंटिंग इंस्ट्रूमेंट और जांच को कनेक्ट करना)।
5। चार्जर: चार्जिंग के लिए इंस्ट्रूमेंट के चार्जिंग सॉकेट से कनेक्ट करें।
6. एक फ्रेम: चरण वोल्टेज विधि का उपयोग करके परीक्षण करते समय उपयोग किया जाता है।
7। ए-फ्रेम कनेक्शन केबल: केबल फॉल्ट लोकेटर और ए-फ्रेम कनेक्शन केबल।
8। ग्राउंड पिन: ए-फ्रेम के लिए एक मिलान गौण।

पैकिंग सूची

विद्युत केबल दोष पिनपॉइंटर एक फ्रेम पावर भूमिगत केबल दोष लोकेटर 3

एक बार ए-फ्रेम कनेक्ट होने के बाद, यह स्वचालित रूप से टेस्ट इंटरफ़ेस में प्रवेश करेगा जैसा कि दाईं ओर दिखाया गया है।
ध्यान दें कि फ्रेम के निचले भाग में ए तीर, लाल और हरे रंग के होते हैं, जो सामने की तरफ लाल और पीछे की तरफ हरे रंग के होते हैं। इसका मतलब है कि लाल केबल के अंत को इंगित करता है और हरे रंग के केबल की शुरुआत को इंगित करता है।

विद्युत केबल दोष पिनपॉइंटर एक फ्रेम पावर भूमिगत केबल दोष लोकेटर 4
विद्युत केबल दोष पिनपॉइंटर एक फ्रेम पावर भूमिगत केबल दोष लोकेटर 5
धीरे-धीरे केबल के अंत की ओर केबल दफन पथ के साथ ए-फ्रेम को स्थानांतरित करें और परीक्षण स्क्रीन पर लाल और हरे रंग के बार ग्राफ में परिवर्तन का निरीक्षण करें। यह वर्तमान की दिशा में बदलाव को दर्शाता है।
क्षति के बिंदु से एक महान दूरी पर, स्क्रीन पर लाल और हरे रंग की पट्टियाँ थोड़ी अनियमित और छोटी दिखाई देती हैं।
जब आप गलती बिंदु के करीब पहुंच जाते हैं, उदाहरण के लिए गलती बिंदु से लगभग 5 मीटर, आप देखेंगे कि रेड बार ग्राफ बहुत बड़ा हो जाता है, जैसा कि बाईं ओर ऊपर की छवि में दिखाया गया है।
जब आप गलती बिंदु से सीधे और लगभग 1-2 मीटर के सामने और गलती बिंदु के पीछे होते हैं, तो आप देखेंगे कि लाल और हरे रंग के बार ग्राफ बहुत छोटे हो जाते हैं और स्क्रीन पर दिखाई देते हैं जैसा कि ऊपर की ओर छवि में दिखाया गया है।
एक बार जब आप गलती बिंदु को पास करते हैं, उदाहरण के लिए गलती बिंदु से लगभग 5 मीटर, आप देखेंगे कि ग्रीन बार ग्राफ बहुत बड़ा हो जाता है।
इस तरह, धैर्यपूर्वक खोज करके, आप गलती का स्थान पा सकते हैं।

ऑनसाइट परीक्षण

विद्युत केबल दोष पिनपॉइंटर एक फ्रेम पावर भूमिगत केबल दोष लोकेटर 6
विद्युत केबल दोष पिनपॉइंटर एक फ्रेम पावर भूमिगत केबल दोष लोकेटर 7
