| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | एक्सएचएचवी535-2एल |

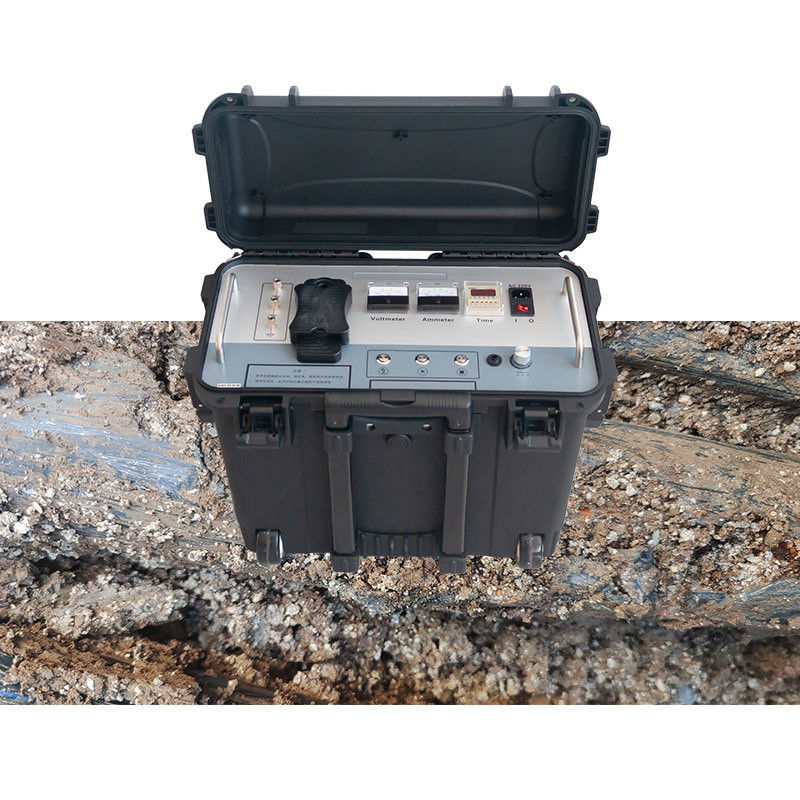

The XHHV535-2L एक व्यावहारिक पोर्टेबल डीसी उच्च-वोल्टेज आवेग अधिभार जनरेटर है जो 1024J डिस्चार्ज ऊर्जा 32kV तक भूमिगत पावर केबल फॉल्ट लोकेशन और डीसी विदस्टैंड वोल्टेज परीक्षण के लिए प्रदान करता है। रोज़मर्रा के फील्ड विश्वसनीयता के लिए इंजीनियर किया गया, यह आवश्यक आवेग परीक्षण क्षमताओं को एक सीधी, बिना तामझाम वाले डिज़ाइन के साथ जोड़ता है जो अधिग्रहण और रखरखाव दोनों लागतों को कम रखता है।
यूनिट एक डीसी उच्च-वोल्टेज स्रोत, 2μF ऊर्जा भंडारण कैपेसिटर, डिस्चार्ज बॉल गैप, और स्वचालित डिस्चार्ज डिवाइस को एक कॉम्पैक्ट, सुलभ रूप कारक में एकीकृत करता है। इसकी उत्कृष्ट व्यावहारिक विशेषता दोहरी ईएमपी और डीसी आउटपुट टर्मिनल—आवेग फॉल्ट लोकेशन और डीसी विदस्टैंड परीक्षण के बीच स्विच करते समय केबल स्वैप को समाप्त करता है। एक अंतर्निहित 0-100s समायोज्य डिस्चार्ज अंतराल के साथ टाइम रिले विस्तारित फॉल्ट खोज संचालन के दौरान हैंड्स-फ्री चक्रीय संचालन को सक्षम बनाता है। फ्रंट पैनल में एक मैनुअल बॉल-गैप डिस्चार्ज बटन, पोटेंशियोमीटर रिटर्न-टू-ज़ीरो के साथ ज़ीरो-स्टार्ट सुरक्षा, आपातकालीन स्टॉप, और व्यापक ओवर-करंट (8mA/3s), ओवर-वोल्टेज, और ओवर-टेम्परेचर (65°C) स्वचालित सुरक्षा शामिल है।
जब उच्च-स्पेक उपकरण आपकी परिचालन आवश्यकताओं से अधिक हो जाते हैं लेकिन बुनियादी उपकरण कम पड़ जाते हैं, तो XHHV535-2L प्रदर्शन और मूल्य का सही संतुलन प्रदान करता है। इसका 1024J नाममात्र आउटपुट उच्च-स्पेक विकल्पों की प्रीमियम लागत के बिना अधिकांश सामान्य केबल फॉल्ट परिदृश्यों को संभालता है।
दो अलग-अलग उच्च-वोल्टेज आउटपुट टर्मिनल—आवेग डिस्चार्ज के लिए ईएमपी और विदस्टैंड वोल्टेज परीक्षण के लिए डीसी—ऑपरेटर को केवल टेस्ट लीड को स्थानांतरित करके परीक्षण मोड के बीच स्विच करने की अनुमति देते हैं, पीछे के टर्मिनलों तक पहुंचने या आंतरिक कनेक्शन को फिर से कॉन्फ़िगर करने की कोई आवश्यकता नहीं है।
| मॉडल | XHHV535-2L |
|---|---|
| इम्पैक्ट हाई वोल्टेज | 0-32kV (समायोज्य) |
| अंतर्निहित कैपेसिटर | 2μF |
| डिस्चार्ज ऊर्जा | 0-1024J |
| आउटपुट वोल्टेज पोलरिटी | नकारात्मक पोलरिटी |
| इम्पैक्ट पावर | 400W |
| उच्च वोल्टेज सटीकता | 2.5 स्तर |
| ओवर-टेम्परेचर सुरक्षा | 65°C |
| ओवर-करंट सुरक्षा | 8mA (3 सेकंड से अधिक ट्रिगर) |
| डिस्चार्ज अंतराल | 0-100s समायोज्य (अंतर्निहित टाइम रिले) |
| आउटपुट टर्मिनल | ईएमपी (आवेग) + डीसी (विदस्टैंड) दोहरा आउटपुट |
| बिजली की आपूर्ति | AC220V±10%, 50Hz±2Hz (60Hz समर्थित) |
| परिवेश तापमान | -20 – +50°C |

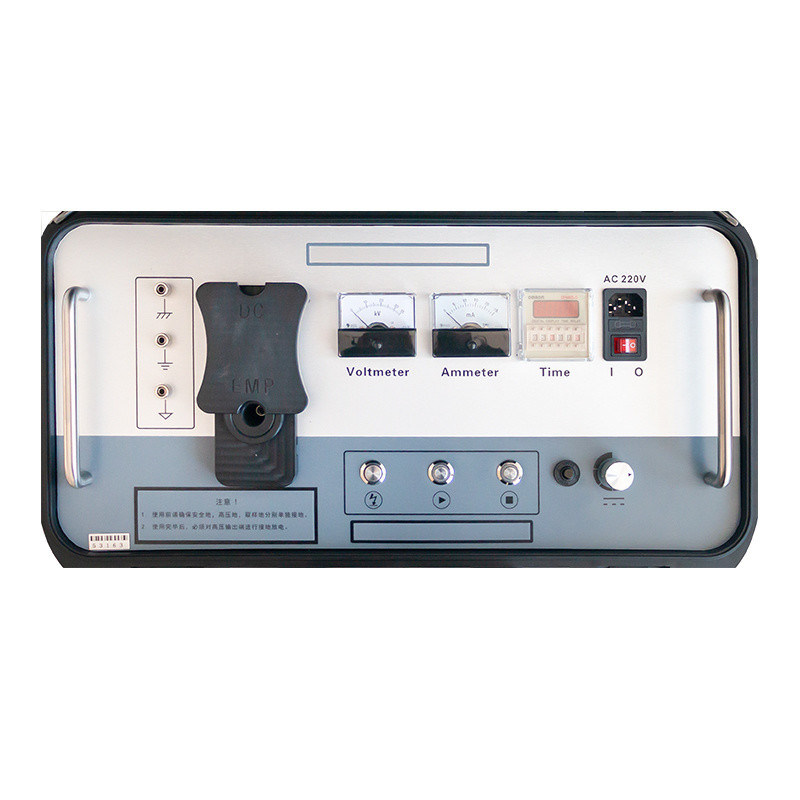

| नियंत्रण / पोर्ट | कार्य |
|---|---|
| सुरक्षा ग्राउंड | उपकरण चेसिस ग्राउंड; पृथ्वी से मज़बूती से कनेक्ट करें |
| उच्च-वोल्टेज ग्राउंड | एचवी टेल ग्राउंडिंग; रिसाव और डिस्चार्ज खतरों को रोकता है |
| सैंपलिंग ग्राउंड | फ्लैशओवर वेवफॉर्म सैंपलिंग के लिए पल्स कैपेसिटर नकारात्मक टर्मिनल |
| डिस्चार्ज बटन | मैनुअल बॉल-गैप संपर्क डिस्चार्ज (अधिकतम 1s प्रेस अवधि) |
| एचवी स्टार्ट बटन | लाइट ऑन = ज़ीरो स्टेट (बटन मान्य); लाइट ऑफ = अवरुद्ध |
| एचवी स्टॉप बटन | एचवी को तुरंत काटता है; आंतरिक डिस्चार्ज को ट्रिगर करता है; एचवी लाइट बंद हो जाती है |
| ओवर-करंट सुरक्षा | आर्म करने के लिए दबाएं; 8mA >3s का पता चलने पर पॉप अप होता है |
| वोल्टेज समायोजन | पहले शून्य पर सीसीडब्ल्यू घुमाना चाहिए; फिर स्टार्ट दबाएं, बढ़ाने के लिए सीडब्ल्यू समायोजित करें |
| पावर स्विच | गियर 1 = AC220V चालू; गियर 0 = सिस्टम बंद |
| फ्यूज सॉकेट | AC220V बिजली आपूर्ति फ्यूज |
| पावर सॉकेट | AC220V वर्किंग पावर इनपुट |
| समय सेटिंग | समायोज्य डिस्चार्ज अंतराल: 0-100 सेकंड |
| एमीटर | लो-वोल्टेज साइड करंट इंडिकेशन |
| वोल्टमीटर | हाई-वोल्टेज आउटपुट केवी इंडिकेशन |
| एचवी आउटपुट — ईएमपी | इम्पल्स डिस्चार्ज आउटपुट टर्मिनल |
| एचवी आउटपुट — डीसी | डीसी विदस्टैंड वोल्टेज आउटपुट टर्मिनल |
XHHV535-2L प्रवेश-स्तर केबल परीक्षण टीमों, नगरपालिका उपयोगिता कार्यशालाओं, व्यावसायिक प्रशिक्षण केंद्रों, और विकासशील बाजारों में लागत-सचेत ठेकेदारों—संगठनों के लिए बनाया गया है जिन्हें सुलभ मूल्य बिंदु पर विश्वसनीय 32kV आवेग फॉल्ट लोकेशन और डीसी विदस्टैंड परीक्षण की आवश्यकता है। इसका ईएमपी/डीसी दोहरा टर्मिनल डिज़ाइन और 0-100s समायोज्य टाइमर इसे विशेष रूप से प्रशिक्षण वातावरण के लिए उपयुक्त बनाता है जहाँ छात्रों को एक ही उपकरण पर फॉल्ट लोकेशन और विदस्टैंड वोल्टेज दोनों प्रक्रियाओं को सीखने की आवश्यकता होती है, और नियमित रखरखाव कार्यक्रमों के लिए जहाँ दैनिक विश्वसनीयता उच्च-स्तरीय सटीकता से अधिक महत्वपूर्ण होती है। 1.5-स्तरीय सटीकता और उच्च डिस्चार्ज ऊर्जा के साथ प्रीमियम प्रदर्शन के लिए, XHHV535-4Z (35kg, 2450J) या XHHV535-2L अपग्रेड (25kg, 1225J) देखें।

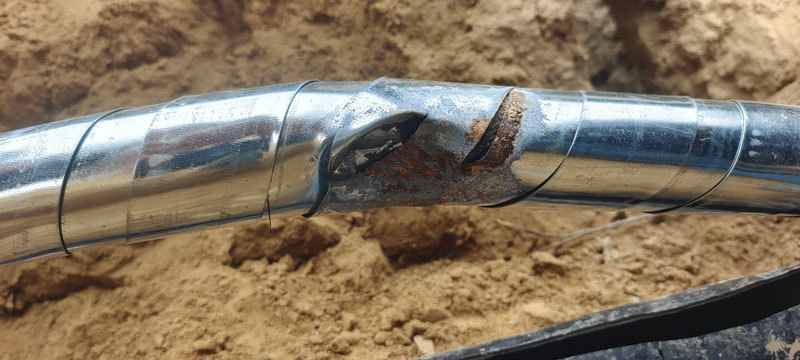

प्र: केबल फॉल्ट डिटेक्शन में हाई वोल्टेज सर्ज जनरेटर कैसे काम करता है?
सर्ज जनरेटर फॉल्ट वाले केबल में उच्च-ऊर्जा पल्स डिस्चार्ज करता है, जिससे फॉल्ट पॉइंट पर एक नियंत्रित उच्च-वोल्टेज आर्क बनता है। यह आर्क एक ध्वनिक संकेत (ग्राउंड माइक्रोफोन द्वारा पता लगाने योग्य तेज थंपिंग ध्वनि) और एक विद्युत चुम्बकीय पल्स (प्रेरक रिसीवर द्वारा पता लगाने योग्य) दोनों उत्पन्न करता है। ध्वनिक और विद्युत चुम्बकीय सिग्नल आगमन समय के संयोजन से, ऑपरेटर सटीक रूप से फॉल्ट लोकेशन का पता लगा सकते हैं - एक तकनीक जिसे ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन कहा जाता है।
प्र: विभिन्न केबल प्रकारों के लिए मुझे कौन सी वोल्टेज रेंज चुननी चाहिए?
वोल्टेज चयन सामान्य दिशानिर्देश के रूप में केबल के रेटेड ऑपरेटिंग वोल्टेज का अनुसरण करता है। कम-वोल्टेज केबल (1kV तक) के लिए, 8kV या 12kV रेंज का उपयोग करें। मध्यम-वोल्टेज वितरण केबल (6-15kV) के लिए, 16kV रेंज उपयुक्त है। उच्च-वोल्टेज ट्रांसमिशन केबल (35kV और ऊपर) के लिए, 32kV रेंज का उपयोग करें। हमेशा केबल निर्माता के अधिकतम परीक्षण वोल्टेज विनिर्देशों से परामर्श करें और उच्च-वोल्टेज संचालन के दौरान सभी सुरक्षा क्लीयरेंस बनाए रखना सुनिश्चित करें।
प्र: सर्ज जनरेटर संचालन के दौरान किन सुरक्षा सावधानियों का पालन किया जाना चाहिए?
उच्च वोल्टेज सर्ज जनरेटर परीक्षण के लिए सख्त सुरक्षा प्रोटोकॉल की आवश्यकता होती है। कनेक्शन से पहले हमेशा सत्यापित करें कि केबल पूरी तरह से डी-एनर्जाइज्ड और सभी बिजली स्रोतों से अलग है। चेतावनी संकेतों के साथ परीक्षण क्षेत्र के चारों ओर न्यूनतम 5-मीटर सुरक्षा परिधि स्थापित करें। सभी कर्मियों को आर्क-रेटेड कपड़ों, एचवी इन्सुलेटिंग दस्ताने और डाइलेक्ट्रिक ओवरशूज़ सहित उपयुक्त पीपीई पहनना चाहिए। एकीकृत सुरक्षा सुविधाएँ—बिजली बंद होने पर स्वचालित डिस्चार्ज, आपातकालीन स्टॉप, और शून्य-वोल्टेज इंटरलॉक—सुरक्षा की अतिरिक्त परतें प्रदान करते हैं लेकिन उन्हें कभी भी उचित सुरक्षा प्रक्रियाओं का स्थान नहीं लेना चाहिए।
प्र: इस यूनिट पर कई ऊर्जा स्तरों (जूल) का क्या लाभ है?
विभिन्न ऊर्जा स्तर विभिन्न नैदानिक उद्देश्यों की पूर्ति करते हैं। कम ऊर्जा सेटिंग्स (जैसे, 864J–1024J) प्रारंभिक फॉल्ट पुष्टि और उच्च-प्रतिरोध फॉल्ट का पता लगाने के लिए आदर्श हैं जहाँ अत्यधिक ऊर्जा केबल क्षति को बढ़ा सकती है। मध्यम ऊर्जा (1225J–2048J) अधिकांश नियमित फॉल्ट पिनपॉइंटिंग के लिए इष्टतम ध्वनिक सिग्नल शक्ति प्रदान करती है। उच्च ऊर्जा (2450J+) बहुत लंबी केबल, गहरी दफन परिदृश्यों, या उच्च-प्रतिबाधा फॉल्ट के लिए आरक्षित है जिन्हें पता लगाने योग्य ध्वनिक हस्ताक्षर उत्पन्न करने के लिए मजबूत आर्क पीढ़ी की आवश्यकता होती है। तीन-स्तरीय चयन ऑपरेटरों को फील्ड की स्थिति के अनुसार ऊर्जा आउटपुट का मिलान करने की अनुमति देता है।
प्र: इस सर्ज जनरेटर के साथ कौन सी वारंटी और समर्थन शामिल है?
विनिर्माण दोषों के खिलाफ 12 महीने की मानक वारंटी, आजीवन तकनीकी सहायता के साथ। सीई और आईएसओ 9001:2015 प्रमाणित। प्रत्येक इकाई में सर्ज जनरेटर, एचवी आउटपुट केबल, ग्राउंड केबल, डिस्चार्ज रॉड, उपयोगकर्ता मैनुअल और एक मजबूत परिवहन केस शामिल है। ऑन-साइट स्थापना, कमीशनिंग और ऑपरेटर सुरक्षा प्रशिक्षण अनुरोध पर उपलब्ध हैं। डिस्चार्ज गैप, कैपेसिटर और एचवी डायोड सहित स्पेयर पार्ट्स तेजी से प्रतिस्थापन के लिए स्टॉक किए जाते हैं।
