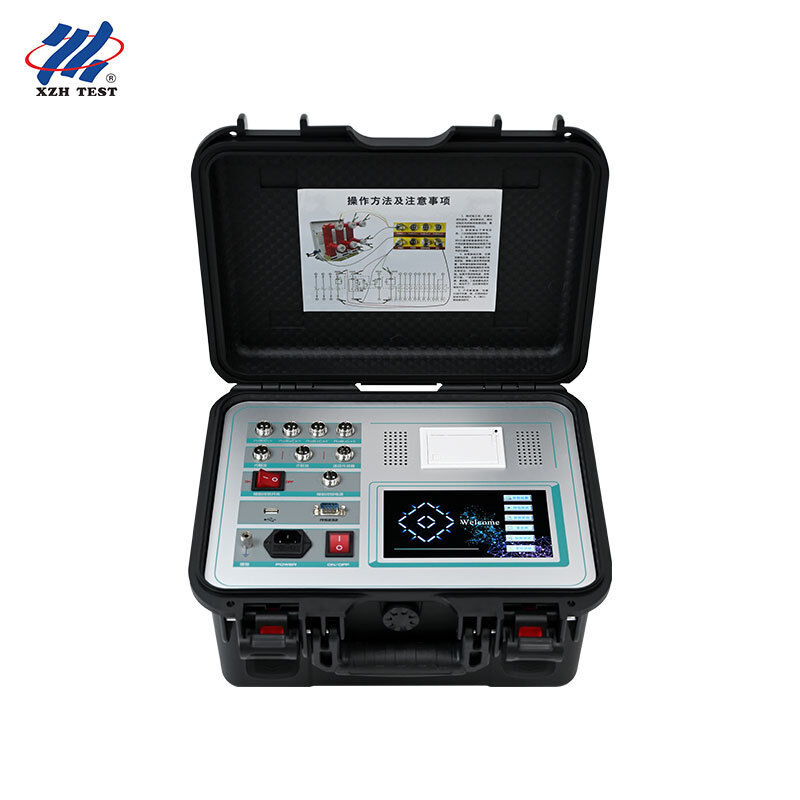

सर्किट ब्रेकर विश्लेषक यांत्रिक विशेषता परीक्षक 12 संपर्क 0.01-9000ms ♪ XHJJ302AC

XHJJ302AC उच्च वोल्टेज सर्किट ब्रेकर विश्लेषक, जिसे उच्च वोल्टेज स्विच यांत्रिक विशेषता परीक्षक के रूप में भी जाना जाता है,विभिन्न वोल्टेज स्तरों के उच्च वोल्टेज सर्किट ब्रेकरों के यांत्रिक गतिशील विशेषता पैरामीटर को सटीक रूप से माप सकता है, जिसमें कम तेल, उच्च तेल, वैक्यूम और सल्फर हेक्साफ्लोराइड (SF6) सर्किट ब्रेकर शामिल हैं। माप डेटा मजबूत एंटी-इंटरफेरेंस क्षमता के साथ स्थिर है,और प्रयोग 500kV और उससे कम के बिजली संयंत्रों में किए जा सकते हैं।.

परीक्षण डेटा को संसाधित करने के लिए उन्नत तकनीक को कोर के रूप में लेते हुए, स्विच यांत्रिक गुण परीक्षक में उच्च बुद्धि, प्रचुर कार्य, सटीक परीक्षण डेटा, मजबूत विरोधी जामिंग,आसान संचालनयह उच्च वोल्टेज स्विच के रखरखाव और परीक्षण के लिए सबसे सुविधाजनक उपकरण है।

उपकरण खोलने के समय, बंद करने के समय, सिंक्रनाइज़ेशन, यात्रा, ओवर-ट्रैवल, रिबाउंड, सिर्फ खोलने की गति, सिर्फ बंद करने की गति,उच्च वोल्टेज सर्किट ब्रेकरों की औसत गति और अधिकतम गति, साथ ही स्वचालित कम वोल्टेज कार्रवाई परीक्षण और ब्रेकर उम्र बढ़ने (जीवन) परीक्षण के साथ 12 स्वतंत्र फ्रैक्चर (संपर्क) पोर्ट और 320 × 240 बड़े स्क्रीन एलसीडी के साथ,यह निवारक रखरखाव के लिए व्यापक डेटा प्रदान करता है, सबस्टेशन, बिजली संयंत्रों और औद्योगिक बिजली प्रणालियों में सर्किट ब्रेकरों के स्वीकृति परीक्षण और समस्या निवारण।

यांत्रिक विशेषताएं निर्धारित करती हैं कि क्या एक सर्किट ब्रेकर दोष वर्तमान को विश्वसनीय रूप से बाधित कर सकता है। XHJJ302AC एक परीक्षण अनुक्रम में सभी आठ महत्वपूर्ण मापदंडों को मापता है,रखरखाव इंजीनियरों को ब्रेकर स्वास्थ्य की एक पूरी तस्वीर दे रही है.

यह उपकरण खुलने का समय, बंद होने का समय, खुलने-बंद होने का समय, बंद होने-खुलने का समय, चरणों और फ्रैक्चर के बीच सिंक्रनाइज़ेशन को मापता है।और बस खोलने की गति सहित गति मापदंडों का पूरा सेट, सिर्फ बंद करने की गति, औसत गति और अधिकतम गति, 1 मिमी सेंसर, 0.1 मिमी सेंसर या 0.5 डिग्री कोण सेंसर का उपयोग करके ब्रेक के प्रकार और साइट की स्थिति के अनुसार।

50 मिमी रेंज और 0.1 मिमी रिज़ॉल्यूशन के साथ रैखिक विस्थापन सेंसर चलती संपर्क स्ट्रोक और ओवर ट्रैवल को मापता है,संपर्क पहनने और तंत्र समायोजन की स्थिति का मूल्यांकन करने के लिए आवश्यक डेटा प्रदान करना.

उच्च और निम्न वोल्टेज प्रयोग स्वचालित रूप से सबसे कम खोलने या ब्रेकर के बंद वोल्टेज का पता लगाता है,यह सत्यापित करना कि संचालन तंत्र मानक द्वारा आवश्यक न्यूनतम नियंत्रण वोल्टेज के तहत विश्वसनीय रूप से काम कर सकता है.

फिर से बंद करने के परीक्षण में बंद करने, खोलने और बंद करने के मापदंडों को एक स्वचालित अनुक्रम में मापा जाता है, जो सेवा में ब्रेक के वास्तविक फिर से बंद करने के कार्य चक्र का अनुकरण करता है।

उपकरण स्वचालित रूप से सर्किट ब्रेकर उम्र बढ़ने परीक्षण को पूरा करता है, मैकेनिकल मापदंडों की प्रवृत्ति को रिकॉर्ड करते हुए पूर्व निर्धारित चक्रों की संख्या के लिए ब्रेकर को बार-बार संचालित करता है,स्थिति आधारित रखरखाव निर्णयों का समर्थन करना.

स्विच यांत्रिक गुणों परीक्षक परीक्षण डेटा को संसाधित करने के लिए उन्नत प्रौद्योगिकी को कोर के रूप में लेता है।विस्थापन सेंसर और कोण सेंसर क्रमशः चलती संपर्क और संचालन तंत्र पर लगाए जाते हैं, यांत्रिक गति को विद्युत संकेतों में परिवर्तित करता है। संपर्क पोर्ट प्रत्येक फ्रैक्चर के राज्य परिवर्तनों की निगरानी करते हैं,जबकि वर्तमान मापने के चैनल खोलने और बंद कॉइल वर्तमान रिकॉर्ड.

सभी संकेतों का सिंक्रोनस नमूनाकरण, प्रसंस्करण और 320×240 एलसीडी पर तरंगों के रूप में प्रदर्शित किया जाता है।शक्तिशाली ग्राफिक विश्लेषण समारोह एक ही स्क्रीन पर तरंग आकार और माप प्रसंस्करण डेटा प्रदर्शित करता है, जिससे ऑपरेटर सीधे खुलने के समय, बंद होने के समय, गति, यात्रा और सिंक्रनाइज़ेशन मापदंडों को पढ़ सकता है, और प्रत्येक माप की सटीकता को सहज रूप से सत्यापित कर सकता है।

विद्युत प्रणाली संचालन के आंकड़ों से पता चलता है कि यांत्रिक विफलताएं सर्किट ब्रेकर खराबी के विशाल बहुमत के लिए जिम्मेदार हैं।70% से अधिक यांत्रिक समस्याओं के कारण होते हैं जैसे कि तंत्र की गड़बड़ी, अपर्याप्त ऑपरेटिंग ऊर्जा, असामान्य डम्पिंग, संपर्क पहनने और गलत समायोजन, बल्कि विद्युत इन्सुलेशन द्वारा ही।एक ब्रेकर जो आदेश पर खोलने में विफल रहता है गलती वर्तमान बाधित नहीं कर सकते, जिससे उपकरण क्षतिग्रस्त हो सकते हैं, बसबार दोष और यहां तक कि ग्रिड दुर्घटनाएं भी हो सकती हैं।

इस प्रकार विद्युत उपकरणों के लिए निवारक परीक्षण नियमों में नियमित यांत्रिक विशेषता परीक्षण अनिवार्य है।प्रत्येक चरण और फ्रैक्चर की यात्रा और सिंक्रनाइज़ेशन, रखरखाव इंजीनियर असामान्य रुझानों का पता लगा सकते हैं इससे पहले कि वे विफलता में विकसित हों, ऑपरेटिंग तंत्र को सटीक रूप से समायोजित करें, और ओवरहाल या मरम्मत के बाद ब्रेकर प्रदर्शन की पुष्टि करें।XHJJ302AC इस दिनचर्या तेजी से बनाता है, सटीक और पूरी तरह से प्रलेखित है।

निवारक परीक्षण प्रक्रियाओं के अनुसार, सेवा में सर्किट ब्रेकरों को नियमित अंतराल पर यांत्रिक विशेषता परीक्षणों से गुजरना चाहिए। XHJJ302AC को स्विचयार्ड में ले जाया जाता है,ब्रेकर नियंत्रण सर्किट और फ्रैक्चर सहायक संपर्क के लिए वायर्ड, और मिनटों के भीतर समय, गति, यात्रा और सिंक्रनाइज़ेशन माप का पूरा सेट पूरा करता है।संग्रहीत इतिहास इंजीनियरों को समय के साथ परीक्षण परिणामों की तुलना करने और ऑपरेटिंग तंत्र के धीमी गिरावट की पहचान करने की अनुमति देता है.

उच्च वोल्टेज स्विचआउट और सर्किट ब्रेकर निर्माताओं के लिए, प्रत्येक उत्पाद को डिलीवरी से पहले नियमित यांत्रिक परीक्षणों से गुजरना चाहिए, और नए डिजाइनों के लिए पूर्ण प्रकार के परीक्षणों की आवश्यकता होती है।XHJJ302AC स्थिर प्रदान, दोहराए जाने योग्य माप डेटा के साथ मजबूत विरोधी हस्तक्षेप क्षमता, उत्पादन लाइन पर कम तेल, उच्च तेल, वैक्यूम और SF6 ब्रेकरों की गुणवत्ता नियंत्रण का समर्थन।

ब्रेकर के ओवरहाल, तंत्र समायोजन या घटक प्रतिस्थापन के बाद, स्वीकृति परीक्षण यह सत्यापित करता है कि परिचालन विशेषताएं कारखाने के विनिर्देशों को पूरा करती हैं।कम वोल्टेज पर कार्रवाई परीक्षण से पुष्टि होती है कि ब्रेक न्यूनतम नियंत्रण वोल्टेज पर विश्वसनीय रूप से काम कर सकता है, और सिंक्रनाइजेशन परीक्षण सत्यापित करता है कि सभी चरण और फ्रैक्चर एक साथ काम करते हैं।

जब कोई ब्रेक ठीक से काम नहीं करता है या स्विचिंग घटना होती है, तो यांत्रिक विशेषता डेटा इंजीनियरों को मूल कारण का निदान करने में मदद करता है, चाहे वह कॉइल अपघटन हो, तंत्र पहनना,डिमपिंग समस्याएं या नियंत्रण सर्किट समस्याएंकॉइल के वर्तमान तरंगरूप से ऑपरेटिंग कॉइल की स्थिति और कोर की गति का पता चलता है।

स्वचालित उम्र बढ़ने (जीवन) परीक्षण ब्रेकर को बार-बार चालू करता है और यांत्रिक मापदंडों की प्रवृत्ति को रिकॉर्ड करता है, जो स्थिति-आधारित रखरखाव का समर्थन करता है।एक निश्चित कार्यक्रम पर ब्रेकर्स को बदलने के बजाय, उपयोगिताएं स्वस्थ ब्रेकरों के सेवा जीवन का विस्तार कर सकती हैं और रखरखाव को ठीक उसी समय निर्धारित कर सकती हैं जब डेटा गिरावट दिखाता है।

मापा गया मान सही ढंग से पढ़ना परीक्षण करने के समान ही महत्वपूर्ण है। निम्नलिखित मार्गदर्शन रखरखाव इंजीनियरों को यह निर्धारित करने में मदद करता है कि सर्किट ब्रेकर स्वस्थ स्थिति में है या नहीं।

XHJJ302AC को उच्च वोल्टेज स्विचगियर परीक्षण और निवारक परीक्षण प्रक्रियाओं के लिए प्रासंगिक मानकों के अनुसार डिजाइन और निर्मित किया गया है।बिजली उद्योग के नियमों द्वारा आवश्यक नियमित और प्रकार परीक्षणों का समर्थन करनाइस उपकरण में सीई और आईएसओ प्रमाणन है, और कारखाना विशेष आवश्यकताओं के लिए उपलब्ध अनुकूलन के साथ प्रति वर्ष 1000 टुकड़े का उत्पादन करने में सक्षम है।

माप प्रणाली 500kV और उससे कम के बिजली संयंत्रों में सत्यापित मजबूत हस्तक्षेप विरोधी क्षमता के साथ स्थिर और दोहराए जाने योग्य डेटा प्रदान करती है।उपकरण दोनों इनडोर कार्यशालाओं और बाहरी स्विचयार्ड के लिए उपयुक्त है, -10 °C ~ +50 °C के ऑपरेटिंग तापमान रेंज और 90% तक सापेक्ष आर्द्रता के साथ।

आदेश देते समय, कृपया हमारी बिक्री टीम के साथ निम्नलिखित जानकारी की पुष्टि करेंः परीक्षण किए जाने वाले ब्रेकर प्रकार (कम तेल, उच्च तेल, वैक्यूम या एसएफ 6), आवश्यक सेंसर सेट (1 मिमी सेंसर, 0.1 मिमी सेंसर, 0.6 मिमी सेंसर, 0.6 मिमी सेंसर) ।1 मिमी सेंसर और 0.5° कोण सेंसर सभी उपलब्ध हैं), परीक्षण किए जाने वाले ब्रेकरों के नियंत्रण वोल्टेज रेंज, और किसी भी अनुकूलित आवश्यकता जैसे विशेष परीक्षण केबल, रिपोर्ट प्रारूप या अतिरिक्त सामान।उत्पाद नाम के लिए अनुकूलन उपलब्ध है, रंग, पैकेजिंग और प्रलेखन।

मानक वितरण में मुख्य इकाई, पूर्ण सेंसर सेट, सभी परीक्षण केबल, पेपर रोल के साथ थर्मल प्रिंटर,ऑपरेशन मैनुअल और एक लकड़ी के बॉक्स में परिवहन पैकेज जिसमें फोम हैसाइट पर या ऑनलाइन प्रशिक्षण की व्यवस्था की जा सकती है, और हमारी तकनीकी टीम परीक्षण पद्धति, डेटा व्याख्या और समस्या निवारण के लिए आजीवन समर्थन प्रदान करती है।

प्रत्येक XHJJ302AC मेजबान, सेंसर, परीक्षण केबल, थर्मल प्रिंटर कागज और ऑपरेशन मैनुअल के साथ दिया जाता है, एक लकड़ी के बॉक्स में पैक किया जाता है जिसमें अंदर फोम होता है,और एक वर्ष की निःशुल्क वारंटी और आजीवन तकनीकी सेवा द्वारा समर्थित हैआदेश, प्रशिक्षण और बिक्री के बाद सहायता के लिए, कृपया हमारी बिक्री टीम से संपर्क करें।
