| प्रमाणन: | CE, ISO |

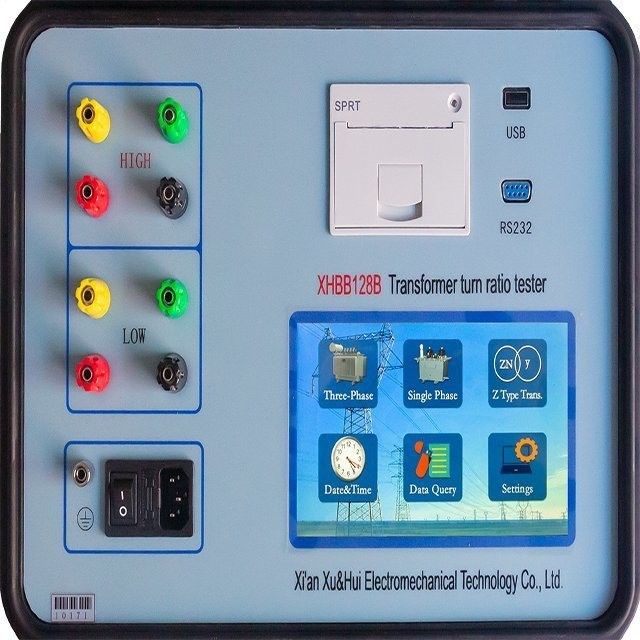

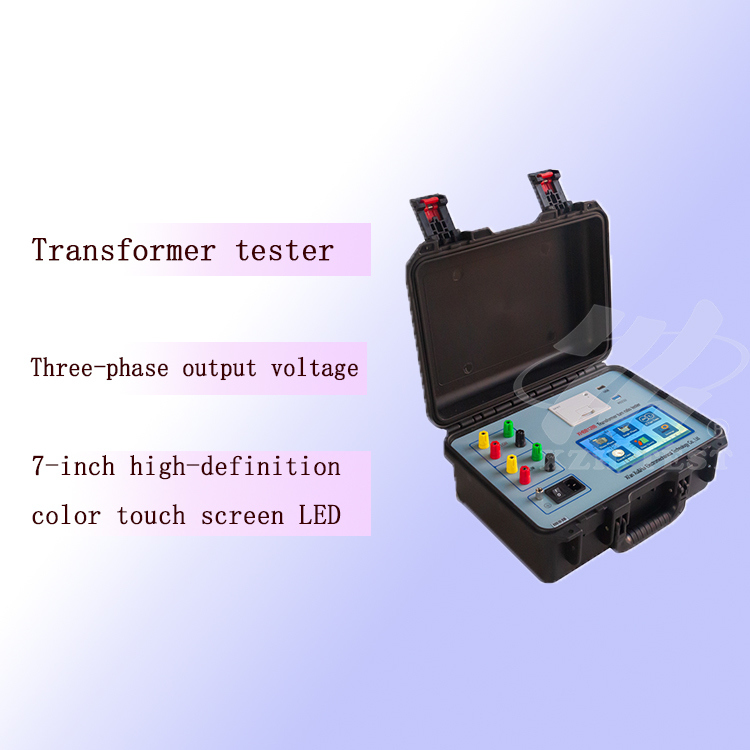

XHBB128B श्रृंखलाट्रांसफार्मर रूपांतरण अनुपात मीटर
विवरण
दXHBB128B श्रृंखला रूपांतरण अनुपात मीटर श्रृंखला दो बिजली आपूर्ति तरीके प्रदान कर सकती हैः बाहरी AC220V और आंतरिक बैटरी, जो उपयोगकर्ता को परीक्षण करने में सुविधा प्रदान करती है।
प्रदर्शन और विशेषताएं
1.इंटरफेस बुद्धिमान प्रकार स्पर्श तरीका लागू करता है, ऑपरेशन सरल और सुविधाजनक है। सर्किट पूर्ण डिजिटल योजना की नई पीढ़ी लागू करता है,जो दीर्घकालिक रूप से साधन की स्थिरता सुनिश्चित कर सकता है.
2परीक्षण गति तेज है, तीन चरणों के परिवर्तन अनुपात परीक्षण केवल एक वायरिंग के माध्यम से पूरा किया जा सकता है, केवल 10 सेकंड लगते हैं।
3सीटी, पीटी, सीवीटी और जेड आकार से जुड़े ट्रांसफार्मर का परीक्षण करें।
विद्युत वितरण ट्रांसफार्मर के 1000KV ट्रांसफार्मर, वर्तमान ट्रांसफार्मर के लिए परिवर्तन अनुपात माप के लिए लागू (सीटी),वोल्टेज ट्रांसफार्मर (पीटी)और Z आकार से जुड़ा ट्रांसफार्मर।
4आंतरिक क्षेत्र में कई शॉर्ट सर्किट मापने के तरीके स्थापित हैं, जो दोष निर्णय को आसान बनाते हैं।
गैर बिजली बंद घड़ी और दिनांक प्रदर्शन, उपकरण डेटा के 50 समूहों को बचा सकता है, बिजली बंद के दौरान डेटा खो नहीं होगा।
5बड़ी स्क्रीन रंगीन तरल क्रिस्टल डिस्प्ले, डेटा स्पष्ट और पठनीय है, थर्मल प्रिंटर द्वारा मुद्रित 6. 6. RS485 संचार इंटरफ़ेस और यू डिस्क मेमोरी इंटरफ़ेस।
7उच्च वोल्टेज और निम्न वोल्टेज रिवर्स कनेक्शन सुरक्षा कार्य, जिसमें शॉर्ट सर्किट है,टर्न टू टर्न शॉर्ट सर्किट संरक्षण कार्य ट्रांसफार्मर और बिजली की आपूर्ति के गलत कनेक्शन 380V सुरक्षा कार्य.
8वैकल्पिक बाहरी AC220V और आंतरिक बैटरी एसी / डीसी बिजली की आपूर्ति, यह बाहरी एसी बिजली की आपूर्ति कनेक्ट करने और परीक्षण करने के लिए आवश्यक नहीं है
| प्रदर्शित बिट्स की संख्या | 5 बिट्स | |||||
| आउटपुट वोल्टेज | 160V (एसी पावर सप्लाई) | 10V (एसी पावर सप्लाई) | स्वचालित (DC पावर सप्लाई) | |||
| माप का दायरा | 0.9-10000 | 0.9-500 | 0.9-5000 | |||
|
सटीकता | <2000 | ±0.1% | ≤ 150 | ±0.1% | <1000 | ±0.1% |
| 2000 से 10000 | ±0.3% | १५०-५०० | ±0.3% | 1000-5000 | ±0.3% | |
| न्यूनतम संकल्प | 0.0001 | |||||
| कार्य शक्ति आपूर्ति | AC220V±10%,50/60Hz±1Hz | लिथियम बैटरीवैकल्पिक) | ||||
| परीक्षण डेटा की स्मृति | 50 समूह | |||||
| कार्य तापमान | -20oC~40oC | |||||
| सापेक्ष आर्द्रता | ≤ 80%, बिना डूइंग के | |||||
| मात्रा | लंबाई 360mm × चौड़ाई 280mm × ऊंचाई 160mm | |||||
| शुद्ध भार | 6 किलो | |||||
