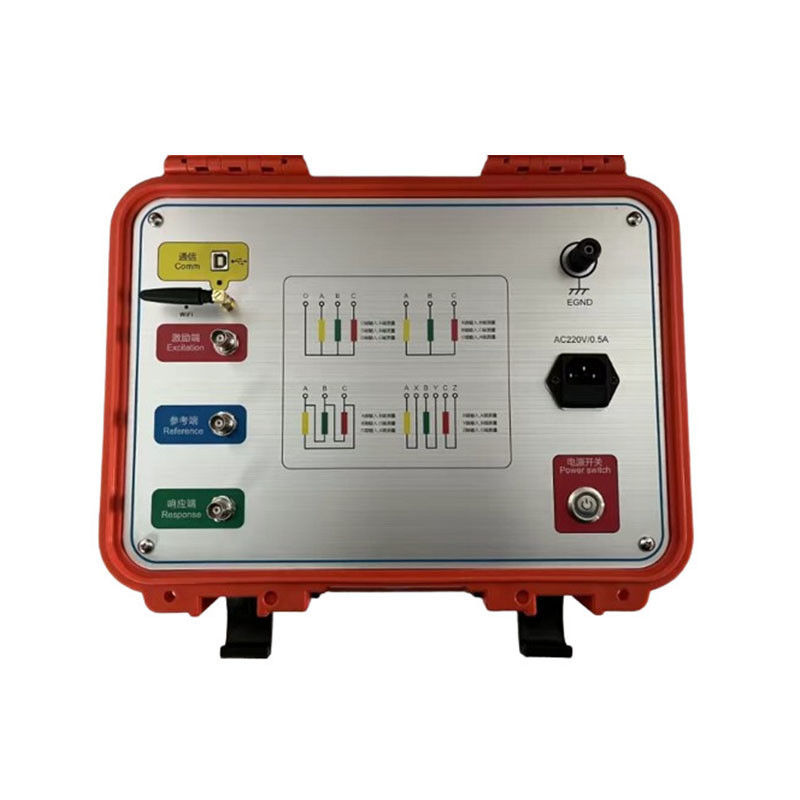

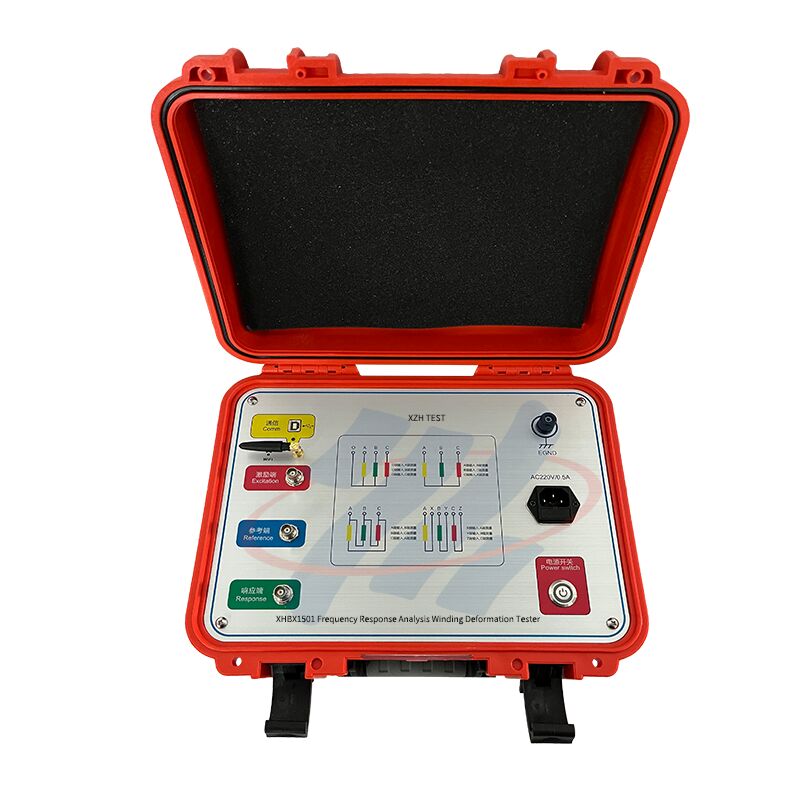

पोर्टेबल ट्रांसफार्मर स्वीप आवृत्ति प्रतिक्रिया विश्लेषण घुमावदार विकृति परीक्षक

ट्रांसफार्मर वाइंडिंग विकृति परीक्षक ट्रांसफार्मर के आंतरिक वाइंडिंग के विशेषता मापदंडों के मापन और आंतरिक दोष आवृत्ति प्रतिक्रिया विश्लेषण (FRA) विधि के आधार पर ट्रांसफार्मर के आंतरिक दोषों का सटीक रूप से न्याय कर सकता है, जिसे वर्तमान में विकसित देशों द्वारा विकसित और परिपूर्ण किया जा रहा है।
ट्रांसफार्मर के डिजाइन और निर्माण के बाद, इसके कॉइल और आंतरिक संरचना निर्धारित की जाती है। इसलिए, एक मल्टी-वाइंडिंग ट्रांसफार्मर कॉइल के लिए, यदि वोल्टेज स्तर समान है और वाइंडिंग विधि समान है, तो प्रत्येक कॉइल के संबंधित पैरामीटर (Ci, Li) निश्चित होने चाहिए। इसलिए, प्रत्येक कॉइल की आवृत्ति डोमेन विशेषता प्रतिक्रिया भी निर्धारित होती है, और संबंधित तीन-फेज कॉइल के बीच आवृत्ति स्पेक्ट्रा तुलनीय होते हैं।
यदि परीक्षण के दौरान ट्रांसफार्मर में घुमावों या चरणों के बीच शॉर्ट सर्किट होता है, या परिवहन के दौरान टकराव होता है, जिसके परिणामस्वरूप कॉइल का सापेक्ष विस्थापन होता है, और संचालन के दौरान शॉर्ट सर्किट और दोष स्थितियों के तहत विद्युत चुम्बकीय तनाव के कारण कॉइल विकृति होती है, तो ट्रांसफार्मर वाइंडिंग के वितरण पैरामीटर प्रभावित होंगे। परिवर्तन होते हैं। यह बदले में ट्रांसफार्मर की मूल आवृत्ति डोमेन विशेषताओं को प्रभावित और बदलता है, यानी, आयाम में आवृत्ति प्रतिक्रिया बदलती है और अनुनाद आवृत्ति बिंदु शिफ्ट होता है, आदि। प्रतिक्रिया विश्लेषण विधि के आधार पर विकसित ट्रांसफार्मर वाइंडिंग परीक्षक ट्रांसफार्मर में आंतरिक दोषों के लिए एक ऐसा उपन्यास गैर-विनाशकारी परीक्षण उपकरण है। यह 63kV ~ 500kV पावर ट्रांसफार्मर के आंतरिक संरचनात्मक दोषों का पता लगाने के लिए उपयुक्त है।
ट्रांसफार्मर वाइंडिंग विकृति परीक्षक विभिन्न आवृत्ति डोमेन में ट्रांसफार्मर के आंतरिक वाइंडिंग मापदंडों के प्रतिक्रिया परिवर्तनों को मात्राबद्ध करता है, और फिर परिवर्तन की मात्रा, आवृत्ति प्रतिक्रिया परिवर्तन के आयाम और क्षेत्र, और आवृत्ति प्रतिक्रिया परिवर्तन की प्रवृत्ति के आधार पर ट्रांसफार्मर के आंतरिक वाइंडिंग को निर्धारित करता है। परिवर्तन की डिग्री का उपयोग यह निर्धारित करने के लिए किया जा सकता है कि क्या ट्रांसफार्मर गंभीर रूप से क्षतिग्रस्त हो गया है और माप परिणामों के आधार पर इसकी मरम्मत की जानी चाहिए।
ऑपरेटिंग ट्रांसफार्मर के लिए, भले ही अतीत में आवृत्ति डोमेन विशेषता मानचित्र सहेजे गए हों या नहीं, दोष की डिग्री का न्याय दोषपूर्ण ट्रांसफार्मर के कॉइल के बीच विशेषता मानचित्रों में अंतर की तुलना करके भी किया जा सकता है। बेशक, यदि ट्रांसफार्मर के मूल वाइंडिंग विशेषता आरेखों का एक सेट संरक्षित है, तो ट्रांसफार्मर की परिचालन स्थिति, दुर्घटना के बाद के विश्लेषण और रखरखाव के लिए अधिक सटीक और शक्तिशाली आधार प्रदान करना आसान होगा।
अंग्रेजी संस्करण उपलब्ध है, अधिक जानकारी के लिए हमसे संपर्क करने के लिए आपका स्वागत है

1. अधिग्रहण नियंत्रण उच्च गति और अत्यधिक एकीकृत माइक्रोप्रोसेसर को अपनाता है।
2. लैपटॉप और उपकरण के बीच संचार के लिए USB इंटरफ़ेस।
3. वायरलेस ब्लूटूथ इंटरफ़ेस या वायरलेस वाईफाई इंटरफ़ेस का उपयोग लैपटॉप और उपकरण के बीच संचार करने के लिए किया जा सकता है। वायरलेस वाईफाई इंटरफ़ेस का उपयोग टैबलेट कंप्यूटर और स्मार्ट फोन पर आसानी से किया जा सकता है।
4. हार्डवेयर आंदोलन DDS समर्पित डिजिटल हाई-स्पीड स्वीप तकनीक को अपनाता है। परीक्षण के माध्यम से, घुमाव, उभार, शिफ्टिंग, झुकाव, इंटर-टर्न शॉर्ट सर्किट विकृति, और इंटर-फेज संपर्क शॉर्ट सर्किट जैसे दोषों का परीक्षण के माध्यम से सटीक रूप से निदान किया जा सकता है।
5. हाई-स्पीड डुअल-चैनल 16-बिट A/D सैंपलिंग (ऑन-साइट परीक्षण टैप चेंजर को बदलता है, और वेवफॉर्म वक्र काफी बदलता है)।
6. सिग्नल आउटपुट आयाम सॉफ्टवेयर द्वारा समायोजित किया जाता है, अधिकतम आयाम पीक मान ±10V है।
7. कंप्यूटर स्वचालित रूप से परीक्षण परिणामों का विश्लेषण करता है और एक इलेक्ट्रॉनिक दस्तावेज़ (वर्ड) उत्पन्न करता है।
8. उपकरण में रैखिक आवृत्ति स्वीप माप और खंडित आवृत्ति स्वीप माप के दोहरे माप प्रणाली कार्य हैं, और दो वर्तमान घरेलू तकनीकी स्कूलों के माप मोड के साथ संगत है।
9. आयाम-आवृत्ति विशेषताएं आयाम-आवृत्ति विशेषता परीक्षकों के लिए राष्ट्रीय तकनीकी विशिष्टताओं का अनुपालन करती हैं। एब्सिस्सा (आवृत्ति) में दो प्रकार हैं: रैखिक स्नातक और लॉगरिदमिक स्नातक। इसलिए, मुद्रित वक्र एक रैखिक स्नातक वक्र या एक लॉगरिदमिक स्नातक वक्र हो सकता है। उपयोगकर्ता वास्तविक आवश्यकताओं के अनुसार चुन सकता है।
10. स्वचालित पता लगाने वाला डेटा विश्लेषण प्रणाली
तीन चरणों A, B और C के बीच वाइंडिंग समानता की क्षैतिज रूप से तुलना करें।
विश्लेषण के परिणाम हैं:
संगति बहुत अच्छी है
अच्छी संगति
खराब संगति
संगति बहुत खराब है,
वर्टिकल तुलना A-A, B-B, C-C मूल डेटा और वर्तमान डेटा को एक ही चरण में वाइंडिंग विकृति की तुलना करने के लिए पुनर्प्राप्त करता है।
विश्लेषण के परिणाम हैं:
सामान्य वाइंडिंग
हल्की विकृति
मध्यम विकृति
गंभीर विकृति
11. वर्ड इलेक्ट्रॉनिक दस्तावेज़ स्वचालित रूप से सहेजना और मुद्रण के लिए उत्पन्न किए जा सकते हैं।
12. यह उपकरण पावर स्टैंडर्ड DL/T911-2016 "पावर ट्रांसफार्मर वाइंडिंग विकृति की आवृत्ति प्रतिक्रिया विश्लेषण विधि" की तकनीकी स्थितियों को पूरी तरह से पूरा करता है।
स्कैनिंग विधि

1. रैखिक स्कैन वितरण

स्वीप आवृत्ति माप सीमा: (10Hz)-(10MHz) 40000 स्वीप आवृत्ति बिंदु, रिज़ॉल्यूशन 0.25kHz, 0.5kHz और 1kHz हैं।

2. खंडित आवृत्ति स्वीप माप वितरण

स्वीप आवृत्ति माप सीमा: (0.5kHz)-(1MHz), 2000 स्वीप आवृत्ति बिंदु;

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

1. ट्रांसफार्मर वाइंडिंग विकृति परीक्षक एक माप भाग और एक विश्लेषण सॉफ्टवेयर भाग से बना है। माप भाग को एक उच्च गति वाले माइक्रो कंट्रोलर द्वारा नियंत्रित किया जाता है और इसमें सिग्नल जनरेशन और सिग्नल माप शामिल हैं। माप भाग एक वायरलेस वाईफाई इंटरफ़ेस के माध्यम से एक टैबलेट कंप्यूटर से जुड़ा होता है, जिसके लिए कोई वायरिंग की आवश्यकता नहीं होती है और इसका उपयोग करना आसान होता है। वायरलेस ब्लूटूथ और USB इंटरफेस का उपयोग टैबलेट या लैपटॉप कंप्यूटर से कनेक्ट करने के लिए भी किया जा सकता है।
2. परीक्षण प्रक्रिया के दौरान, केवल ट्रांसफार्मर के कनेक्टिंग बसबार को हटाने की आवश्यकता होती है, और सभी परीक्षण कवर को लटकाए बिना या ट्रांसफार्मर को अलग किए बिना पूरे किए जा सकते हैं।
3. उपकरण में विभिन्न प्रकार के आवृत्ति रैखिक स्वीप माप प्रणाली माप कार्य हैं। रैखिक स्वीप माप स्कैनिंग आवृत्ति 10MHz तक है। आवृत्ति स्वीप अंतराल को 0.25kHz, 0.5kHz और 1kHz में विभाजित किया जा सकता है, जो ट्रांसफार्मर विकृति का अधिक विश्लेषण प्रदान करता है।
4. उपकरण अत्यधिक बुद्धिमान, उपयोग में आसान है, और इसमें स्वचालित रेंज समायोजन और स्वचालित नमूनाकरण आवृत्ति समायोजन जैसे कई कार्य हैं।
5. सॉफ्टवेयर विंडोज प्लेटफॉर्म का उपयोग करता है और Win98/2000/WinXP/Win7/Win8/Win10 सिस्टम के साथ संगत है। उपयोगकर्ताओं को एक अधिक सुविधाजनक और उपयोग में आसान डिस्प्ले इंटरफ़ेस प्रदान करता है।
6. ऐतिहासिक वक्रों का तुलनात्मक विश्लेषण प्रदान करता है, एक ही समय में अवलोकन के लिए कई ऐतिहासिक वक्र लोड कर सकता है, और क्षैतिज और ऊर्ध्वाधर विश्लेषण के लिए विशेष रूप से किसी भी वक्र का चयन कर सकता है। एक विशेषज्ञ बुद्धिमान विश्लेषण और निदान प्रणाली से लैस, यह स्वचालित रूप से ट्रांसफार्मर वाइंडिंग की स्थिति का निदान कर सकता है, एक ही समय में 6 वक्र लोड कर सकता है, प्रत्येक वक्र के प्रासंगिक मापदंडों की स्वचालित रूप से गणना कर सकता है, वाइंडिंग की विकृति का स्वचालित रूप से निदान कर सकता है, और निदान के लिए संदर्भ निष्कर्ष प्रदान कर सकता है।
7. सॉफ्टवेयर प्रबंधन फ़ंक्शन शक्तिशाली है, ऑन-साइट उपयोग की आवश्यकताओं पर पूरी तरह से विचार करता है, और ट्रांसफार्मर वाइंडिंग विकृति का निदान करने के लिए एक आधार प्रदान करने के लिए स्वचालित रूप से पर्यावरणीय स्थिति मापदंडों को सहेजता है। माप डेटा स्वचालित रूप से सहेजा जाता है और इसमें रंग मुद्रण फ़ंक्शन होता है ताकि उपयोगकर्ताओं को परीक्षण रिपोर्ट तैयार करने में सुविधा हो।
8. सॉफ्टवेयर में स्पष्ट मानवीय विशेषताएं हैं। अधिकांश मापा गया स्थितियाँ विकल्प हैं। ट्रांसफार्मर के विस्तृत मापदंडों को नैदानिक संदर्भ के लिए सहेजा जा सकता है, और उन्हें साइट पर इनपुट करने की आवश्यकता नहीं है। जानकारी को बाद में जोड़ा और संशोधित किया जा सकता है, जिससे इसका उपयोग करना अधिक सुविधाजनक हो जाता है।
9. सॉफ्टवेयर अत्यधिक बुद्धिमान है। इनपुट और आउटपुट सिग्नल कनेक्ट होने और स्थिति मापदंडों को सेट करने के बाद, सभी माप कार्य पूरे किए जा सकते हैं, और तुलना और अवलोकन के लिए माप के दौरान किसी भी समय ऐतिहासिक वेवफॉर्म वक्र खोले जा सकते हैं और माप को रोका जा सकता है।
10. प्रत्येक चरण का माप समय 60 सेकंड से कम है, और उच्च, मध्यम या निम्न वाइंडिंग (क्षमता और वोल्टेज स्तर पर कोई सीमा नहीं) वाले पावर ट्रांसफार्मर के वाइंडिंग विकृति माप के लिए आवश्यक कुल समय 10 मिनट से अधिक नहीं है।
11. ट्रांसफार्मर को मापते समय, वायरिंग कर्मी माप परिणामों को प्रभावित किए बिना सिग्नल इनपुट और आउटपुट लीड को मनमाने ढंग से रख सकते हैं। वायरिंग कर्मी नीचे आए बिना ट्रांसफार्मर टैंक पर रह सकते हैं, जिससे श्रम की तीव्रता कम हो जाती है।
