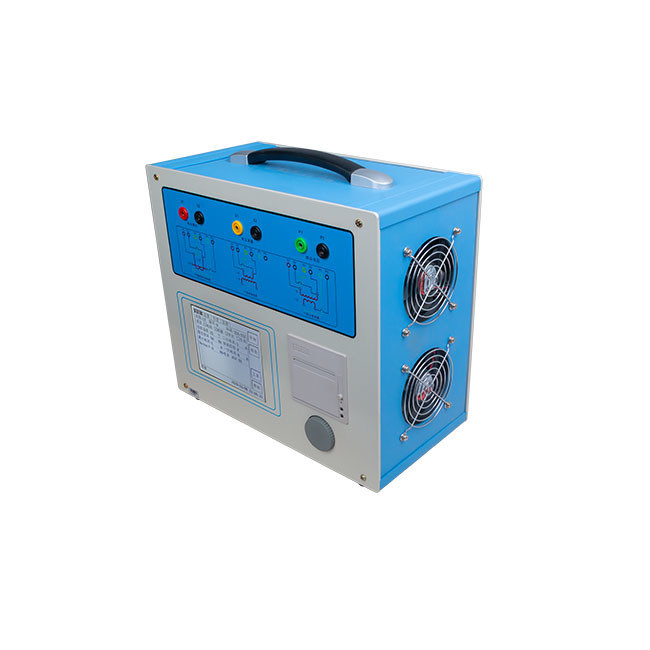

आवृत्ति रूपांतरण उत्तेजना विशेषताएं ट्रांसफार्मर के लिए डिजिटल सीटी पीटी विश्लेषक

मुख्य विशेषताएं
1पूर्ण कार्य, जो न केवल उत्तेजना विशेषताओं (यानी वोल्ट-एम्पियर विशेषताओं), मोड़ अनुपात, ध्रुवीयता, माध्यमिक घुमावदार प्रतिरोध, माध्यमिक भार,विभिन्न प्रकार के सीटी के अनुपात में अंतर (उदाहरण के लिए सुरक्षा, मीटरिंग, टीपी) कोण और अन्य परीक्षण आवश्यकताओं, भी पीटी विद्युत चुम्बकीय इकाई उत्तेजना विशेषताओं, मोड़ अनुपात, ध्रुवीयता, माध्यमिक घुमावदार प्रतिरोध के विभिन्न प्रकार के लिए इस्तेमाल किया जा सकता,अनुपात अंतर और अन्य परीक्षण.2वर्तमान ट्रांसफार्मर के ऑनसाइट सत्यापन के लिए मानक वर्तमान ट्रांसफार्मर, वर्तमान नियामक, लोड बॉक्स, वोल्टेज विनियमन नियंत्रण बॉक्स और उच्च-वर्तमान तारों की आवश्यकता नहीं होती है।यह वर्तमान ट्रांसफार्मर सत्यापन प्राप्त करने के लिए बेहद सरल परीक्षण वायरिंग और संचालन का उपयोग करता है, जो काम को बहुत कम करता है। शक्ति और कार्य दक्षता में सुधार होता है, और ट्रांसफार्मर के स्थल पर सत्यापन की सुविधा होती है।3यह मोड़ अनुपात और कोण अंतर को सटीक रूप से माप सकता है, अंतर की अधिकतम अनुमत त्रुटि ±0.1% है और कोण अंतर की अधिकतम अनुमत त्रुटि ±5min है।यह 0 के क्षेत्र परीक्षण कर सकते हैं.2S वर्ग का करंट ट्रांसफार्मर, और अनुपात माप सीमा 1~40000 है। हमारी कंपनी के विशेष बूस्टर के साथ, यह 180A करंट आउटपुट कर सकता है, जो साइट पर प्रवाह परीक्षण के लिए सुविधाजनक है।4. उन्नत आवृत्ति रूपांतरण विधि के आधार पर CT/PT वोल्ट-एम्पियर विशेषता वक्र और 10% त्रुटि वक्र का परीक्षण करें, आउटपुट AC वोल्टेज केवल 180V और AC करंट 12Arms (36A पीक),लेकिन 60KV तक के झुकाव बिंदु के साथ सीटी परीक्षण का सामना कर सकते हैं.5. स्वचालित रूप से दे Inflection बिंदु वोल्टेज/वर्तमान, 10% (5%) त्रुटि वक्र, सटीकता सीमा गुणांक (ALF), उपकरण सुरक्षा कारक (FS), चतुर्भुज समय निरंतर (Ts),शेष रहने का गुणांक (Kr), संतृप्ति और असंतृप्त सीटी/टीटी मापदंडों।6. GB1208 (IEC60044-1), GB16847 (IEC60044-6), GB1207 और अन्य प्रकार के ट्रांसफार्मर मानकों को पूरा करने के लिए परीक्षण,और स्वचालित रूप से चुनें कि परीक्षण के लिए ट्रांसफार्मर के प्रकार और स्तर के अनुसार कौन सा मानक.7. परीक्षण सरल और सुविधाजनक है, एक बटन सीटी सीधे प्रतिरोध, उत्तेजना, मोड़ अनुपात और ध्रुवीयता परीक्षण। सीटी और अन्य परीक्षण केवल लोड परीक्षण को छोड़कर एक ही वायरिंग का उपयोग कर किया जा सकता है।8. चीनी/अंग्रेजी गतिशील ग्राफिक इंटरफ़ेस, वायरिंग पूरा कर सकते हैं, पैरामीटर सेट भी मैनुअल पढ़ने की जरूरत नहीं हैः गतिशील प्रदर्शन पैरामीटर सेटिंग,स्वचालित रूप से वर्तमान में चयनित परीक्षण वस्तुओं के अनुसार अपने संबंधित मापदंडों को प्रदर्शितगतिशील प्रदर्शन सहायता वायरिंग आरेख, वर्तमान में चयनित परीक्षण वस्तुओं के अनुसार संबंधित वायरिंग आरेख प्रदर्शित किया जाता है।9.5.7 इंच का ग्राफिक ट्रांसफ्लेक्टिव एलसीडी, सूर्य में भी स्पष्ट रूप से देखने के लिए।10यह घुमावदार ऑप्टिकल माउस द्वारा संचालित होता है, जो संचालित करने में आसान, तेज और सुविधाजनक और सीखने में आसान है।11पैनल एक प्रिंटर के साथ आता है जो स्वचालित रूप से परीक्षण रिपोर्ट प्रिंट करता है।12उपकरण 1000 सेट परीक्षण डेटा स्टोर कर सकता है, और बिजली बंद होने पर खो नहीं होगा।
