| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | एक्सएचएक्ससी105 |

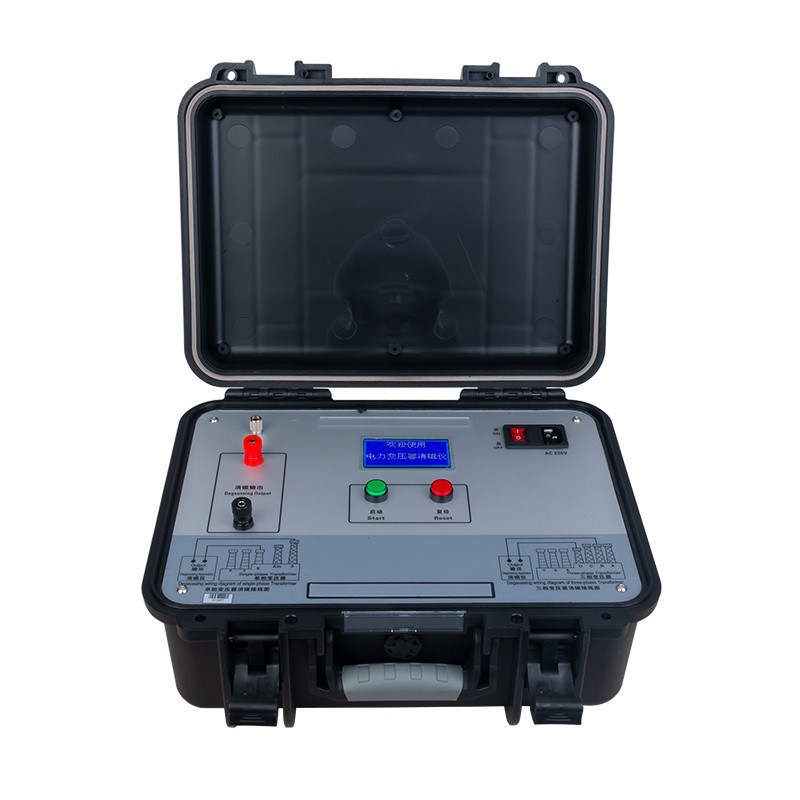

पावर ट्रांसफॉर्मर डीगॉसिंग इंस्ट्रूमेंट
डीसी फ़्रीक्वेंसी रूपांतरण क्षीणन सिद्धांत के साथ
पावर ट्रांसफॉर्मर ट्रांसफॉर्मर डीगॉसिंग इंस्ट्रूमेंट बड़े पावर ट्रांसफॉर्मर ट्रांसफॉर्मर के डीसी प्रतिरोध परीक्षण के बाद अवशिष्ट चुंबकत्व के खतरों को खत्म करने के लिए एक विशेष उपकरण है। यह पावर ट्रांसफॉर्मर ट्रांसफॉर्मर को उत्तेजना इनरश करंट के प्रभाव से बचाने और सुरक्षित संचालन सुनिश्चित करने में अत्यंत महत्वपूर्ण भूमिका निभाता है।
लौह-चुंबकीय पदार्थों की अंतर्निहित हिस्टैरिसीस घटना के कारण, पावर ट्रांसफॉर्मर पर वोल्टेज अनुपात और डीसी प्रतिरोध माप जैसे संचालन करने के बाद लोहे के कोर में अवशिष्ट चुंबकत्व बना रहेगा। अवशिष्ट चुंबकत्व की उपस्थिति के कारण, जब ट्रांसफॉर्मर को चालू किया जाता है, तो लोहे के कोर का अवशिष्ट चुंबकत्व आधे चक्र के लिए ट्रांसफॉर्मर कोर को संतृप्त कर देगा, जिससे उत्तेजना धारा में बड़ी संख्या में हार्मोनिक्स उत्पन्न होंगे। इससे न केवल ट्रांसफॉर्मर की प्रतिक्रियाशील शक्ति की खपत बढ़ती है, बल्कि रिले प्रोटेक्टर में खराबी भी आ सकती है, जिससे कुछ आर्थिक नुकसान हो सकता है। इसलिए, ट्रांसफॉर्मर को चालू करने से पहले हमें डीगॉसिंग कार्य करना चाहिए ताकि ट्रांसफॉर्मर का सुरक्षित और सामान्य संचालन सुनिश्चित किया जा सके।
यह पावर ट्रांसफॉर्मर ट्रांसफॉर्मर डीगॉसिंग इंस्ट्रूमेंट XHXC105 मूल श्रृंखला के उत्पादों के आधार पर एक स्वचालित डीगॉसिंग मोड जोड़ता है, इसलिए उपयोगकर्ताओं को बार-बार संचालन नहीं करना पड़ता है। समृद्ध जानकारी प्रदर्शित करने के लिए एलसीडी मॉड्यूल का आकार बढ़ाया गया है। दो-बटन ऑपरेशन: चयन और रीसेट के लिए लाल, पुष्टि और प्रारंभ के लिए हरा, जिससे ऑपरेशन अधिक सुविधाजनक हो जाता है। उत्पाद का डीगॉसिंग समय मूल 30 मिनट से बढ़ाकर 4 मिनट से कम कर दिया गया है।
| डीगॉसिंग करंट | 5A, 1A, 200mA, 5mA को अनुकूलित किया जा सकता है |
| डीगॉसिंग विधि | मैनुअल, स्वचालित |
| डीगॉसिंग समय | मैनुअल 3 मिनट/बार, स्वचालित 9 मिनट/बार |
| डीगॉसिंग प्रभाव | 90% से अधिक/बार |
| डीगॉसिंग प्रगति | 0~100% |
| कार्यशील बिजली आपूर्ति | AC 220V±10% |
| पावर फ़्रीक्वेंसी | 50Hz±1Hz |
| परिवेश तापमान | -25ºC~50ºC |
| परिवेशी आर्द्रता | ≤90% |
| वज़न | 5kg (परीक्षण लाइन को छोड़कर) |
विशेषताएँ
1, पेटेंट तकनीक अपनाता है - डीसी फ़्रीक्वेंसी रूपांतरण क्षीणन सिद्धांत;
2, तीन-फेज ट्रांसफॉर्मर केवल बी चरण को डीगॉस करके डीगॉसिंग का उद्देश्य प्राप्त कर सकता है;
3, स्वचालित प्रवाह स्थिरीकरण निर्णय और 16-बिट एडी डेटा अधिग्रहण और प्रसंस्करण कार्यों के साथ;
4, मैनुअल/स्वचालित डीगॉसिंग मोड के साथ;
5, तेज़ डीगॉसिंग गति - एकल समय 30 मिनट से बढ़कर 4 मिनट से अधिक नहीं;
6, डीगॉसिंग प्रभाव स्पष्ट है - एक ही पास में 80% से बढ़कर 90% से अधिक हो गया;
7, डीसी प्रतिरोध परीक्षण के लिए वर्तमान लाइन का उपयोग सीधे डीसी प्रतिरोध परीक्षण के साथ मिलान की सुविधा के लिए किया जा सकता है;
8, चीनी इंटरफ़ेस का उपयोग करते हुए, इंटरफ़ेस स्पष्ट है और डीगॉसिंग प्रगति वास्तविक समय में प्रदर्शित होती है;
9, बड़े पैमाने पर पावर ट्रांसफॉर्मर और 35kV और उससे अधिक के ट्रांसफॉर्मर को चालू करने से पहले अवशिष्ट चुंबकत्व को खत्म करने के लिए उपयुक्त; विशेष रूप से 330kV और उससे अधिक के वोल्टेज स्तर वाले बड़े-क्षमता वाले ट्रांसफॉर्मर के लिए;
★यह उत्पाद आकार में छोटा और वज़न में हल्का है, जो इसे साइट पर उपयोग के लिए बहुत उपयुक्त बनाता है.

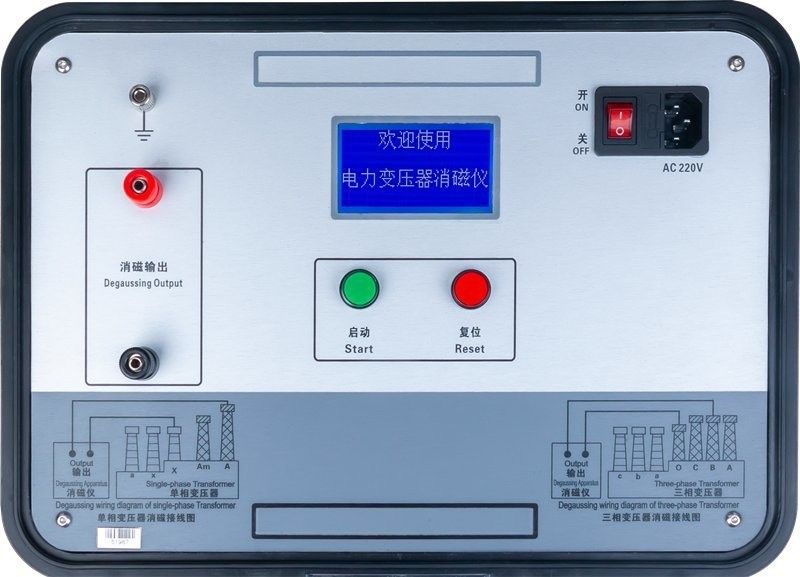

डीगॉसिंग आउटपुट:डीगॉस्ड ट्रांसफॉर्मर या ट्रांसफॉर्मर बुशिंग से जुड़ा हुआ
एलसीडी स्क्रीन: डीगॉसिंग वर्किंग मोड, वर्तमान मान और डीगॉसिंग प्रगति प्रदर्शित करता है
पावर स्विच: AC 220V पावर स्विच
रीसेट (लाल बटन):मोड और वर्तमान चयन/डिस्चार्ज समाप्त करने के लिए डीगॉसिंग/इंस्ट्रूमेंट ऑपरेशन में बाधा
प्रारंभ (हरा बटन): मेनू पुष्टि/डीगॉसिंग प्रारंभ
ग्राउंड टर्मिनल: ग्राउंड वायर से जुड़ा हुआ
AC 220V:AC 220V पावर सॉकेट से कनेक्ट करें।
मुख्य प्रदर्शन विशेषताएं
1. पेटेंट तकनीक अपनाएं - डीसी फ़्रीक्वेंसी रूपांतरण क्षीणन सिद्धांत;
2. तीन-फेज ट्रांसफॉर्मर केवल बी चरण को डीगॉस करके डीगॉसिंग का उद्देश्य प्राप्त कर सकता है;
3. इसमें स्वचालित प्रवाह स्थिरीकरण निर्णय और 16-बिट एडी डेटा अधिग्रहण और प्रसंस्करण कार्य हैं;
4. मैनुअल/स्वचालित डीगॉसिंग मोड के साथ;
5. डीगॉसिंग गति तेज़ है - एक बार का समय 30 मिनट से बढ़कर 4 मिनट से अधिक नहीं हो गया है;
6. डीगॉसिंग प्रभाव स्पष्ट है - एक ही पास में 80% से बढ़कर 90% से अधिक हो गया;
7. डीसी प्रतिरोध परीक्षण के लिए वर्तमान लाइन का उपयोग सीधे डीसी प्रतिरोध परीक्षण के साथ मिलान की सुविधा के लिए किया जा सकता है;
8. अंग्रेजी इंटरफ़ेस अपनाया गया है, इंटरफ़ेस स्पष्ट है, और डीगॉसिंग प्रगति वास्तविक समय में प्रदर्शित होती है;
9. बड़े पावर ट्रांसफॉर्मर और 35kV और उससे अधिक के ट्रांसफॉर्मर को चालू करने से पहले अवशिष्ट चुंबकत्व को खत्म करने के लिए उपयुक्त; विशेष रूप से 330kV और उससे अधिक के वोल्टेज स्तर वाले बड़े पावर ट्रांसफॉर्मर के लिए;
10. यह उत्पाद आकार में छोटा और वज़न में हल्का है, जो इसे साइट पर उपयोग के लिए बहुत उपयुक्त बनाता है।
अंग्रेजी संस्करण उपलब्ध है।
