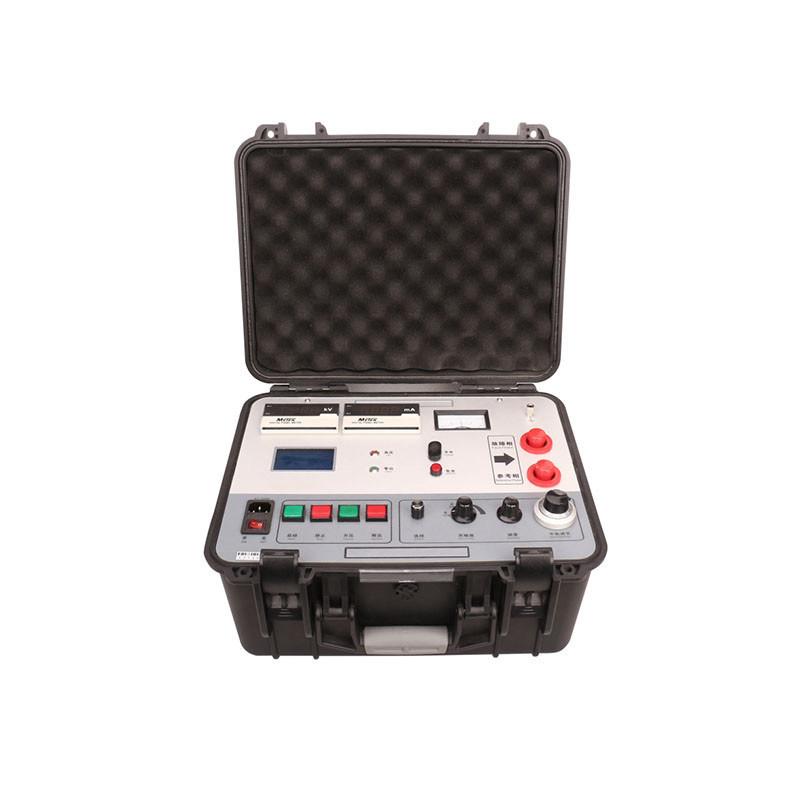

इलेक्ट्रॉनिक नो-लोड वोल्टेज 7500V उच्च प्रतिरोध केबल दोष का पता लगाने शीट दोष पूर्व-स्थान उच्च वोल्टेज पुल

इलेक्ट्रॉनिक नो-लोड वोल्टेज 7500V उच्च प्रतिरोध केबल दोष का पता लगाने शीट दोष पूर्व-स्थान उच्च वोल्टेज पुल

The cable outer sheath fault tester is designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

इस उपकरण में विद्युत वोल्टेज नियामक और आर-प्रकार के ट्रांसफार्मर का उपयोग उच्च वोल्टेज स्थिर धारा स्रोत बनाने के लिए किया जाता है, और बटन ऑपरेशन वोल्टेज को बढ़ा या घटा सकता है।

नो लोड वोल्टेज 7500V है, शॉर्ट सर्किट करंट 100mA है, और संतुलन को इंगित करने के लिए एक उच्च संवेदनशीलता एम्पलीफायर और गैल्वानोमीटर का उपयोग किया जाता है।यह एक समानुपातिक पॉटेंशियोमीटर के साथ एक संतुलित पुल बनाता है, और पूरे को उच्च क्षमता पर रखा जाता है।

माप केबल एक विशेष रूप से डिज़ाइन किया गया दो-कोर उच्च वोल्टेज रबर केबल है। चार-टर्मिनल प्रतिरोध माप विधि का उपयोग सीसा प्रतिरोध के कारण होने वाली त्रुटियों से बचने के लिए किया जाता है।

पूरे पैनल कम क्षमता पर है. एक स्पर्श ऑपरेशन, केबल की लंबाई दर्ज करें और स्वचालित रूप से दोष दूरी की गणना.उच्च वोल्टेज स्रोत और पुल एक पोर्टेबल सुरक्षा बॉक्स में एकीकृत कर रहे हैंइसलिए, उपकरण में उच्च वोल्टेज, हल्का वजन, आसान संचालन और सुरक्षित उपयोग है।

विशेषताएं
आउटपुट वोल्टेज समायोज्य है;
उच्च सटीकता और स्थिरता है;
संतुलन को इंगित करने के लिए उच्च संवेदनशीलता एम्पलीफायर और गैल्वेनोमीटर को अपनाएं;
शून्य सुरक्षा;
स्वचालित रूप से दोष बिंदुओं का परीक्षण करें, लेकिन मैनुअल परीक्षण कार्यों को बनाए रखें;
तरंग प्रतिबिंब पद्धति की तुलना में, पुल संतुलन पद्धति में कोई अंधा क्षेत्र नहीं है और इसका उपयोग छोटी केबलों के टूटने के बिंदु को निर्धारित करने के लिए किया जाता है।

उच्च वोल्टेज पुल विशेष रूप से उपयुक्त हैं
1. केबल का उच्च प्रतिरोध टूटने का बिंदु बिछाने के बाद, विशेष रूप से रैखिक उच्च प्रतिरोध टूटने का बिंदु जो कम प्रतिरोध में जलना मुश्किल है,जैसे केबल मध्यवर्ती जोड़ का रैखिक उच्च प्रतिरोध टूटना.

2. फ्लैशओवर प्रकार के टूटने का बिंदु. टूटने के बाद, निरंतर वर्तमान स्रोत चाप को बनाए रख सकता है, एक स्थिर धारा पुल के माध्यम से बहती है, और पुल में पर्याप्त संवेदनशीलता है।

3. दोष जो अभी तक टूट नहीं गए हैं, लेकिन कम प्रतिरोध है, जैसे कि एक मेगाओएममीटर के साथ पाया गया इन्सुलेशन दोष जिसमें कम केबल प्रतिरोध है लेकिन ऑपरेटिंग वोल्टेज के तहत टूट नहीं जाता है।

तकनीकी विनिर्देश

कार्य सिद्धांत
केबल दोष स्थान पुल विधि का सिद्धांत इस प्रकार है: परीक्षण केबल के दोष चरण और गैर दोष चरण को शॉर्ट सर्किट करें,पुल के दोनों हाथों को क्रमशः दोष चरण और गैर-दोष चरण से जोड़ें, और केबल ब्रिज संतुलन बनाने के लिए पुल के दोनों हाथों पर एक समायोज्य प्रतिरोध को समायोजित करें, आनुपातिक संबंधों और ज्ञात केबल लंबाई का उपयोग करके,दोष की दूरी निर्धारित करने की अनुमति देता है.

केबल दोष स्थान पुल विधि का लाभ यह है कि यह अपेक्षाकृत सरल है, और इसकी सटीकता साइट पर इंजीनियरिंग परीक्षण की आवश्यकताओं को पूरा करती है।यह केबल लाइनों में दो-चरण शॉर्ट-सर्किट दोषों को मापने के लिए बहुत सुविधाजनक हैटूटने के बिंदु का पता लगाने के लिए म्यूरी ब्रिज का उपयोग करना एक क्लासिक विधि है, जो सुविधाजनक और सटीक है।

पुल विधि इस तथ्य पर आधारित है कि तार कोर (या परिरक्षण परत) का प्रतिरोध लंबाई के अनुरूप और समान है। निम्नलिखित चित्र विशिष्ट उपयोग दिखाता हैः

पैनल का वर्णन

1गैल्वेनोमीटरः विद्युत संतुलन शून्य बिंदु समायोज्य है;

2. Ammeter: आउटपुट करंट संकेत mA मीटर;

3वोल्टमीटर: उच्च वोल्टेज आउटपुट वोल्टेज संकेत केवी मीटर;

4. उच्च वोल्टेज संकेतक प्रकाशः यह प्रकाश जब उच्च वोल्टेज आउटपुट है पर प्रकाश;

5. प्रदर्शनः ऑपरेशन सामग्री प्रदर्शित करता है;

6. शून्य संकेतक प्रकाशः जब यह प्रकाश चालू होता है, यह इंगित करता है कि आउटपुट वोल्टेज शून्य स्थिति में है;

7बिजली की सोकेटः उपकरण काम बिजली की आपूर्ति, एसी 220 वी कनेक्शन पोर्ट;

8फ्यूज धारक: एसी 220 वी बिजली आपूर्ति प्रणाली के फ्यूज की स्थापना की जगह;

9. पावर स्विच: "I" AC 220V पावर सप्लाई स्विच को चालू करता है, "0" सिस्टम पावर को बंद करता है;

10. प्रारंभ बटन: जब शून्य प्रकाश चालू होता है, इसका मतलब है कि वोल्टेज आउटपुट शून्य स्थिति में है। जब यह चालू होता है, तो प्रारंभ बटन प्रभावी होता है।यदि बिजली स्विच चालू करने के बाद शून्य प्रकाश नहीं चमकता है, जब तक प्रकाश चालू है कदम नीचे बटन दबाएं। जब शून्य प्रकाश चालू है, , उच्च वोल्टेज शुरू करने और उच्च वोल्टेज आउटपुट उत्पन्न करने के लिए इस बटन दबाएं;

11. स्टॉप बटनः जब परीक्षण पूरा हो जाए या कोई असामान्यता हो, तो उच्च वोल्टेज आउटपुट को काटने के लिए इस बटन को दबाएं;

12. बूस्ट बटनः आउटपुट उच्च वोल्टेज को छोटे से बड़े तक बढ़ाने के लिए इस बटन को दबाएं;

13. दबाव घटाने के बटनः उच्च से निम्न के लिए आउटपुट उच्च वोल्टेज को कम करने के लिए इस बटन दबाएं;

14चयनः "चयन" एन्कोडर स्विच ऑपरेशन कन्वेंशनः रोटेशन---कर्सर आंदोलन या संख्या संशोधन ऑपरेशन;
दबाएँ --- ऑपरेशन करें या पुष्टि करें.

15. संवेदनशीलता समायोजन: 1. अंतर्निहित बैटरी संचालित स्विच; 2 संवेदनशीलता समायोजित करें और इसे शून्य समायोजन बटन के साथ उपयोग करें;

16शून्य समायोजन कुंजीः शून्य समायोजन कुंजी को घुमाएं ताकि गैल्वेनोमीटर शून्य की ओर इशारा करे;

17. संतुलन समायोजन: जब तक गैल्वेनोमीटर काफी विचलित नहीं हो जाता, तब तक संतुलन कुंजी को समायोजित करें ताकि गैल्वेनोमीटर शून्य की ओर इशारा करे (यदि सूचक बाईं ओर है, तो घड़ी की दिशा में घूमें;यदि सूचक दाईं ओर है, घड़ी के विपरीत दिशा में घुमाएं) इसकी रीडिंग P1 का निरीक्षण करें और रिकॉर्ड करें;

18. संकेतक प्रकाशः बैटरी कार्य संकेतक प्रकाश में निर्मित, यह प्रकाश संवेदनशीलता समायोजन चालू होने के बाद चालू हो जाएगा;

19. संदर्भ वस्तुः आउटपुट लाइन का काला क्लिप संदर्भ चरण से जुड़ा हुआ है;

20. दोषपूर्ण चरणः आउटपुट लाइन का लाल क्लिप दोषपूर्ण चरण से जुड़ा हुआ है;

21चार्जिंगः DC8.4V चार्जिंग पोर्ट, चार्जिंग शुरू करने के लिए 8.4V चार्जर कनेक्ट करें;

22ग्राउंडिंग पोस्टः उपकरण ग्राउंडिंग बिंदु, सुरक्षा सुरक्षा।

वास्तविक वायरिंग निम्नानुसार है:

■एचवी एक उच्च वोल्टेज स्थिर धारा स्रोत है।

■दोषपूर्ण केबल सीडी और सहायक केबल एबी का कोर अनुप्रस्थ और लंबाई एल समान है, और दोष बिंदु और माप अंत के बीच की दूरी एक्स है।

■माप क्लैंप केबल कोर ए और सी के दोनों छोरों से जुड़ा हुआ है। क्लैंप के दो पक्ष वर्तमान और संभावित छोर हैं, जिन्हें केबल से विश्वसनीय रूप से जोड़ा जाना चाहिए।

■R संतुलन पोटेंशियोमीटर है, और इसकी रीडिंग प्रतिशत है।

■जी एक गैल्वानोमीटर है, विद्युत संतुलन शून्य बिंदु समायोज्य है।

■दूरस्थ छोर पर, बीडी के दोनों छोरों को शॉर्ट सर्किट किया जाना चाहिए और शॉर्ट सर्किट को सुरक्षित रूप से सुनिश्चित किया जाना चाहिए।

माप के चरण:

तैयारी (दोषपूर्ण चरण और तार को सही ढंग से निर्धारित करें)

1. केबल की टूटने की स्थिति की पुष्टि करने के लिए एक मल्टीमीटर, मेगर या अन्य वोल्टेज प्रतिरोधी उपकरण का उपयोग करें और प्रत्येक कोर के ग्राउंड या टूटने अवशिष्ट वोल्टेज के लिए इन्सुलेशन प्रतिरोध रिकॉर्ड करें.

2. परीक्षण किए जाने वाले केबल की लंबाई, मॉडल, क्रॉस-सेक्शन और अन्य मापदंडों को रिकॉर्ड करें, केबल बिछाने के मार्ग के साथ गश्त करें,दूरस्थ छोर पर दोषपूर्ण केबल और सहायक केबल आउटलेट टर्मिनल शॉर्ट सर्किट, और किसी को दूरस्थ अंत पर निगरानी करने के लिए छोड़ दें उच्च वोल्टेज लोगों को चोट पहुंचाने से रोकने के लिए।

3वायरिंग उपकरण का ग्राउंड टर्मिनल स्थान पर ग्राउंड बॉडी से जुड़ा होना चाहिए।

माप के पहले छोर (लाल क्लिप) को दोषपूर्ण केबल के कोर से जोड़ा जाता है और माप के अंत (काला क्लिप) को सहायक केबल के कोर से जोड़ा जाता है।

माप (बढ़ाने वाले वोल्टेज द्वारा पता लगाया गया दोष का अनुपात)

4. बिजली की आपूर्ति AC220V से जुड़ी है. संवेदनशीलता स्विच चालू करें और इसे अधिकतम पर घुमाएं, बैटरी संकेतक प्रकाश चालू हो जाएगा.

5. पुल का शून्य समायोजन (जब गैल्वेनोमीटर सूचक शून्य पर न हो) । गैल्वेनोमीटर बिंदु को शून्य पर लाने के लिए शून्य समायोजन बटन को घुमाएं।

6. बूस्ट. पावर स्विच चालू करें और शून्य संकेतक प्रकाश चमक जाएगा. यदि यह प्रकाश नहीं करता है, तो प्रकाश चालू होने तक वोल्टेज घटाने के बटन पर क्लिक करें.फिर प्रारंभ बटन पर क्लिक करें और उच्च वोल्टेज संकेतक प्रकाश चालू हो जाएगा.

7. बूस्ट बटन पर क्लिक करें और वोल्टमीटर और एम्पमीटर का निरीक्षण करें जब तक कि एम्पमीटर 20mA से अधिक न हो जाए। यदि वर्तमान अस्थिर है, तो,आप एक स्थिर चाप या प्रवाहकीय क्षेत्र बनाने के लिए परीक्षण के दौरान वर्तमान को स्थिर करने के लिए एक स्थिर चाप बनाने के लिए वोल्टेज बढ़ाने के लिए और इसे बनाए रखने के लिए जारी रख सकते हैं.

8. संतुलन समायोजन. जब तक गैल्वेनोमीटर काफी विचलित नहीं हो जाता तब तक संतुलन कुंजी को समायोजित करें ताकि गैल्वेनोमीटर शून्य की ओर इशारा करे। (यदि सूचक बाईं ओर है, तो विपरीत दिशा में घुमाएं;यदि सूचक दाईं ओर है, घड़ी की दिशा में घुमाएं) डायल के P1 रीडिंग का निरीक्षण करें और रिकॉर्ड करें, और दोष अनुपात को मापने के बाद वोल्टेज बढ़ाना बंद करें।

गणना (स्वचालित रूप से गलती के लिए दूरी की गणना करता है)

9. बिजली चालू करने के बाद, स्वागत पृष्ठ में प्रवेश करें और स्वचालित रूप से अगले पृष्ठ में प्रवेश 2 सेकंड में

10. केबल की लंबाई दर्ज करें

"चयन" एन्कोडर स्विच ऑपरेशन कन्वेंशनः रोटेशन---कर्सर आंदोलन या संख्या संशोधन ऑपरेशन

दबाएँ --- ऑपरेशन करें या पुष्टि करें.

केबल लंबाई पृष्ठ दर्ज करें (प्रारंभिक मान % है, घड़ी के साइड में वृद्धि और विरोधी घड़ी के साइड में कमी) ।

"चयन" एन्कोडर स्विच को बाएं और दाएं घुमाएं, कर्सर को "0000" स्थिति में ले जाएं जहां डेटा को संशोधित करने की आवश्यकता है, वर्तमान स्थिति निर्धारित करने के लिए "चयन" एन्कोडर स्विच दबाएं,"चयन" एन्कोडर स्विच घुमाएँ, वर्तमान स्थिति संख्या "0 से 9" परिवर्तन होगा, और फिर इनपुट संख्या की पुष्टि करने के लिए "चयन" एन्कोडर स्विच दबाएं, कर्सर स्वचालित रूप से अगले अंक के लिए आगे बढ़ जाएगा,और प्रत्येक अंक मान के इनपुट (i.e, केबल लंबाई L) क्रम में पूरा हो जाएगा. जब कर्सर पर है अगला, अगले पृष्ठ में प्रवेश करने के लिए "चयन" एन्कोडर स्विच दबाएं

11.परीक्षण पृष्ठ

जब कर्सर परीक्षण पर है, "चयन" एन्कोडर स्विच दबाएं,और प्रणाली स्वचालित रूप से प्राथमिक पुल आनुपातिक गुणांक पी (संतुलन पैमाने पढ़ने) एकत्र और गलती दूरी एक्स की गणना करेगा. प्रति क्लिक एक बार इकट्ठा करें.

जब कर्सर अंतिम पर हो, तो पिछले पृष्ठ पर लौटने के लिए "चयन करें" एन्कोडर स्विच दबाएं (10। इनपुट पृष्ठ).

जब कर्सर अगला पर है, अगले पृष्ठ में प्रवेश करने के लिए "चयन" एन्कोडर स्विच दबाएं

12. परिणाम पृष्ठ

• माप परिणाम पृष्ठ

माप के परिणाम प्रदर्शित करें.

जब कर्सर अंतिम पर हो, तो पिछले पृष्ठ पर लौटने के लिए "चयन करें" एन्कोडर स्विच दबाएं (11. परीक्षण पृष्ठ).

जब कर्सर आराम पर हो, तो "चयन करें" एन्कोडर स्विच दबाएं, रीसेट करें और पुनरारंभ करें, और दर्ज करें (9. स्वागत पृष्ठ).

कैलिब्रेशन की जाँच के लिए रिवर्स कनेक्शनःवोल्टेज में कमी और डिस्चार्ज, मापने वाले क्लैंप को बदलें और एक और P2 रीडिंग प्राप्त करने के लिए चरण (4) से (12) दोहराएं, जिसे P1 + P2 = 100 के रूप में गणना की जानी चाहिए।

दोष बिंदु का स्थान X=2×L×P1% है, सूत्र में "2" पर विशेष ध्यान दिया जाना चाहिए, क्योंकि एक सहायक केबल जोड़ने से गणना में शामिल केबलों की लंबाई दोगुनी हो जाती है.
