| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE |
| मॉडल संख्या: | XHDD503C |

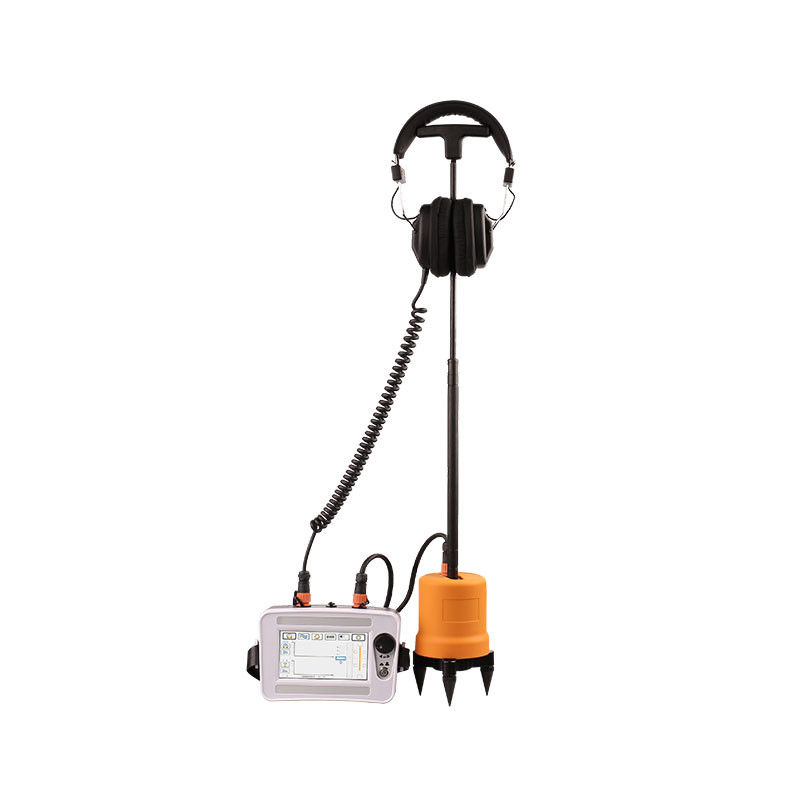

केबल दोष प्वाइंटर XHDD503C बिजली केबल दोष बिंदु निर्धारित करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है।
इलेक्ट्रॉनिक फ्लैशओवर प्रभाव डिस्चार्ज जनरेटर द्वारा उत्पन्न किया जाता है, जो संबंधित जांच द्वारा उठाया और बढ़ाया जाता है,और दोष बिंदु का सटीक स्थान श्रवण और दृश्य निर्णय द्वारा निर्धारित किया जाता है.
यह एक ऐसा उपकरण है जो केबल के दोष बिंदु की सटीक स्थिति को मोटे तौर पर मापने की सीमा के भीतर पूरा करता है और ध्वनिक और चुंबकीय समय अंतर को एकत्र करता है।इसमें पोजिशनिंग टेक्नोलॉजी शामिल है, पथ-सहायित परीक्षण और अन्य प्रौद्योगिकियां, कई परीक्षण मोड और कुशलतापूर्वक और सटीक रूप से पूर्ण केबल दोष स्थान के लिए समृद्ध और विविध त्वरित जानकारी प्रदान करती हैं।
यह केबल दोष लोकेटर कम प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और बिजली केबल, उच्च आवृत्ति समाक्षीय केबल, सड़क प्रकाश केबल,और विभिन्न सामग्रियों से बने विभिन्न क्रॉस-सेक्शन और मीडिया के साथ दफन तारों, साथ ही उच्च प्रतिरोध रिसाव और उच्च प्रतिरोध फ्लैशओवर दोष।
विशेषताएं
15 इंच का उच्च चमक वाला टच एलसीडी सूर्य के प्रकाश में दृश्यता सुनिश्चित करता है।
2. ध्वनिक और चुंबकीय समय अंतर की स्वचालित गणना करने के लिए ध्वनिक और चुंबकीय सिंक्रोनस पोजिशनिंग तकनीक को अपनाएं।
3ध्वनि संकेत और चुंबकीय संकेत का लाभ मूल्य और ट्रिगर मूल्य विभिन्न वातावरणों के अनुकूल करने के लिए मैन्युअल रूप से समायोजित किया जा सकता है।
4इसमें पृष्ठभूमि शोर कम करने की तकनीक है और विभिन्न प्रकार की फ़िल्टरिंग विधियों में से चुना जा सकता है।
5इसमें बीएनआर पृष्ठभूमि शोर में कमी और मूक शोर में कमी के कार्य हैं।
6इसमें पथ विचलन संकेत है।
7. बहु-स्तर भौतिक अलगाव संकेत सेंसर से लैस, जलरोधक ग्रेड IP65.
8बड़ी क्षमता की लिथियम बैटरी, लंबे स्टैंडबाय समय, फास्ट चार्जर से लैस।
9छोटा और हल्का, संचालित करने में आसान और सरल मानव-मशीन इंटरफ़ेस।
तकनीकी संकेत
| 1 | फ़िल्टर पैरामीटर |
ऑल-पास: 100 हर्ट्ज ~ 1600 हर्ट्ज. कम पासः 100 हर्ट्ज ~ 300 हर्ट्ज. क्वालकॉम: 160 हर्ट्ज ~ 1600 हर्ट्ज. बैंडपासः 200Hz~600Hz. |
| 2 | चैनल लाभ | 8 स्तर समायोज्य। |
| 3 | चुंबकीय चैनल लाभ | 8 स्तर समायोज्य। |
| 4 | आउटपुट लाभ | 16 स्तर (0~112db) |
| 5 | आउटपुट प्रतिबाधा | 350Ω |
| 6 | ध्वनिक चुंबकीय स्थिति की सटीकता | 0.2 मीटर से कम। |
| 7 | पथ पहचान की सटीकता | 0.5 मीटर से कम। |
| 8 | विद्युत आपूर्ति | 4*18650 मानक लिथियम बैटरी। |
| 9 | स्टैंडबाय समय | 8 घंटे से अधिक समय तक। |
| 10 | मात्रा | 428L×350W×230H |
| 11 | वजन | 6.5 किलो. |
| 12 | परिवेश का तापमान | -25~65°C; सापेक्ष आर्द्रताः ≤90%. |
कार्य सिद्धांत
यह उपकरण दोषों का सटीक पता लगाने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है। यह एक बहुत ही सटीक और अद्वितीय स्थिति निर्धारण विधि है।इसका सिद्धांत पारंपरिक ध्वनिक बिंदु निर्धारण विधि पर आधारित है और विद्युत चुम्बकीय संकेतों का पता लगाने और आवेदन जोड़ता है.
जब उच्च वोल्टेज जनरेटर दोषपूर्ण केबल पर प्रभाव डिस्चार्ज करता है, तो दोष बिंदु पर डिस्चार्ज से उत्पन्न ध्वनि जमीन पर प्रेषित होती है।ध्वनि संकेत उच्च संवेदनशीलता जांच द्वारा उठाया जाता हैप्रवर्धन के बाद हेडफ़ोन से सुनकर "पॉप" ध्वनि सुनी जा सकती है।
जांच के अंतर्निहित जांच वास्तविक समय में चुंबकीय क्षेत्र संकेत प्राप्त करता है, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. सबसे छोटे ध्वनिक-चुंबकीय समय अंतर के साथ बिंदु खोजने के लिए सेंसर की स्थिति को स्थानांतरित करते रहें, तो दोष बिंदु का सटीक स्थान इसके नीचे होगा।
पारंपरिक ध्वनिक माप कानूनी बिंदु उपकरणों आम तौर पर केवल मॉनिटर करने के लिए ईयरफ़ोन का उपयोग,या दोष बिंदु पर निर्वहन ध्वनि की पहचान करने के लिए मीटर सूचक के स्विंग द्वारा पूरक हैंचूंकि डिस्चार्ज ध्वनि एक पल में गायब हो जाती है और यह परिवेश के शोर से बहुत अलग नहीं है, इसलिए यह अक्सर बहुत कम अनुभवी ऑपरेटरों के लिए बड़ी कठिनाइयों को लाता है।ध्वनिक-चुंबकीय तालमेल विधि प्रभावी रूप से पारंपरिक ध्वनिक माप विधि की उपरोक्त समस्याओं से बचती है.
1 समायोजनः समायोजन इंटरफ़ेस में प्रवेश करने के लिए समायोजन बटन दबाएं और समायोजन मापदंडों को सेट करने के लिए समायोजन बटन घुमाएं;
2 पावर सप्लाईः सिस्टम की पावर सप्लाई को चालू और बंद करें। सिस्टम चालू करते समय आपको पावर बटन को 3 से 4 सेकंड तक दबाए रखना होगा जब तक कि आपको एक लंबी "बीप" ध्वनि न सुनाई दे,फिर आप बटन उठा सकते हैंबंद होने पर, आपको 3 से 4 सेकंड के लिए पावर बटन दबाकर रखना होगा;
3 डिस्प्लेः 5 इंच का टच डिस्प्ले।
1 सेंसर: जांच सेंसर कनेक्शन पोर्ट;
2 चार्जिंगः चार्जर कनेक्शन पोर्ट;
3 समर्पित हेडफोन जैक।
इंटरफ़ेस और कार्य परिचय
ऑपरेशन इंटरफेस में एक वेवफॉर्म डिस्प्ले क्षेत्र और एक पैरामीटर समायोजन क्षेत्र शामिल है। उपरोक्त चित्र में लोगो के अनुसार प्रत्येक भाग के कार्यों को एक-एक करके पेश किया गया है।
1/2: ध्वनि वृद्धि सेटिंग/ध्वनि ट्रिगर सेटिंगः आइकन पर क्लिक करें या ध्वनि वृद्धि सेटिंग और ध्वनि ट्रिगर सेटिंग इंटरफ़ेस दर्ज करने के लिए। 1 ध्वनि वृद्धि सेटिंग है और 2 ध्वनि ट्रिगर सेटिंग है।
1) ध्वनि लाभ में कुल 1 से 8 समायोज्य गियर हैं। संकेत के अनुसार ध्वनि के प्रवर्धन कारक को समायोजित करने के लिए ऊपर और नीचे के तीरों पर क्लिक करें, या समायोजन बटन को घुमाएं, आइकन का चयन करें ,ध्वनि वृद्धि सेटिंग इंटरफ़ेस में प्रवेश करने के लिए समायोजन बटन दबाएं, और संकेत के लिए ध्वनि को समायोजित करें। संकेत का प्रवर्धन कारक, डिफ़ॉल्ट ध्वनि वृद्धि चालू होने पर 8 स्तर है।
2) ध्वनि ट्रिगर में कुल 0 से 99 समायोज्य स्तर हैं। ध्वनि ट्रिगर सीमा को समायोजित करने के लिए ऊपर और नीचे के तीरों पर क्लिक करें, या समायोजन बटन को घुमाएं, आइकन का चयन करें,ध्वनि ट्रिगर सेटिंग इंटरफ़ेस में प्रवेश करने और ध्वनि ट्रिगर सीमा समायोजित करने के लिए समायोजन बटन दबाएं. सीमा मान. मान जितना बड़ा होगा, ट्रिगर संवेदनशीलता उतनी ही कम होगी और फ़िल्टर्ड सिग्नल उतना ही अधिक होगा. स्टार्टअप पर डिफ़ॉल्ट ट्रिगर सीमा मान 30 स्तर है.
3/4: चुंबकीय क्षेत्र वृद्धि सेटिंग/चुंबकीय क्षेत्र ट्रिगर सेटिंगः चुंबकीय क्षेत्र वृद्धि सेटिंग और चुंबकीय क्षेत्र ट्रिगर सेटिंग इंटरफ़ेस में प्रवेश करने के लिए आइकन पर क्लिक करें।बाईं ओर चुंबकीय क्षेत्र लाभ सेटिंग है और दाईं ओर चुंबकीय क्षेत्र ट्रिगर सेटिंग है.
1) चुंबकीय क्षेत्र लाभ में कुल 1 से 8 समायोज्य गियर हैं। चुंबकीय क्षेत्र के प्रवर्धन कारक को संकेत के अनुसार समायोजित करने के लिए ऊपर और नीचे के तीरों पर क्लिक करें, या समायोजन बटन को घुमाएं,आइकन का चयन करें, चुंबकीय क्षेत्र वृद्धि सेटिंग इंटरफ़ेस में प्रवेश करने के लिए समायोजन बटन दबाएं और चुंबकीय क्षेत्र जोड़ी को समायोजित करें। संकेत का प्रवर्धन कारक।स्टार्टअप पर डिफ़ॉल्ट चुंबकीय क्षेत्र लाभ 8 स्तर है.
2) चुंबकीय क्षेत्र ट्रिगर में कुल 0 से 99 समायोज्य गियर हैं। चुंबकीय क्षेत्र ट्रिगर सीमा को समायोजित करने के लिए ऊपर और नीचे के तीरों पर क्लिक करें। जितना बड़ा मान,ट्रिगर की संवेदनशीलता जितनी कम होगी और फ़िल्टर्ड सिग्नल उतना ही अधिक होगा. या समायोजन बटन घुमाएं और आइकन का चयन करें, चुंबकीय क्षेत्र ट्रिगर सेटिंग इंटरफ़ेस में प्रवेश करने के लिए समायोजन बटन दबाएं और चुंबकीय क्षेत्र ट्रिगर सीमा समायोजित करें.स्टार्टअप पर डिफ़ॉल्ट चुंबकीय क्षेत्र लाभ 30 स्तर है.
5: जांच संकेतः जब जांच कनेक्ट नहीं है, क्रॉस के साथ आइकन प्रदर्शित होता है। जब जांच कनेक्ट है, क्रॉस के बिना आइकन प्रदर्शित होता है।
6: सर्व-पास फ़िल्टरिंग: सर्व-पास फ़िल्टरिंग मोड।
कम पास फ़िल्टरिंगः कम पास फ़िल्टरिंग मोड।
उच्च-पास फ़िल्टरिंगः उच्च-पास फ़िल्टरिंग मोड।
बैंड-पास फ़िल्टरिंग: बैंड-पास फ़िल्टरिंग विधि।
7.म्यूट सेटिंगः म्यूट मोड चालू और बंद करने के लिए आइकन पर क्लिक करें। म्यूट चालू होने के बाद, जब ऑपरेटर हैंडल को पकड़ता है,मेजबान तुरंत शोर कानों को नुकसान से बचने के लिए मूक सक्रिय करता है.
8.BNR सेटिंग्सः डिजिटल शोर में कमी को चालू और बंद करने के लिए आइकन पर क्लिक करें। पृष्ठभूमि डिजिटल शोर में कमी (BNR) फ़ंक्शन को चालू/बंद करें (क्रॉस के साथ आइकन) ।पृष्ठभूमि डिजिटल शोर में कमी BNR प्रौद्योगिकी आसपास के वातावरण में बहुत शोर से निपटने के लिए प्रयोग किया जाता है, जिससे बिंदु को सटीक रूप से निर्धारित करना आसान हो जाता है।
9.वॉल्यूम सेटिंगः आइकन पर क्लिक करें, या वॉल्यूम सेट करने के लिए समायोजन बटन को घुमाएं, और स्क्रीन पर "+" या "-" बटन पर क्लिक करें. हेडफोन वॉल्यूम समायोजित करें.कुल मिलाकर 0 से 16 समायोज्य स्तर हैंइसे 8 स्तरों पर सेट करने की सिफारिश की जाती है।
10पावर डिस्प्लेः डिवाइस की बैटरी पावर स्थिति दर्शाता है।
11ध्वनि तीव्रताः ध्वनि तीव्रता का संकेत और संबंधित संख्यात्मक प्रदर्शन।
12विद्युत चुम्बकीय संकेतः आरंभिकरण पूरा हो गया है, आप लोगो का नमूना ले सकते हैं (बिजली पीली है); मूक या स्पर्श सेंसर लोगो (बिजली सफेद है) ।
13चुंबकीय क्षेत्र की तीव्रता: चुंबकीय क्षेत्र की तीव्रता का संकेत और संबंधित संख्यात्मक प्रदर्शन।
14ध्वनि और चुंबकीय समय अंतर डेटा प्रदर्शन के चार सेट, जो स्थिर बिंदु की सटीकता में सुधार के लिए उपयोगकर्ता संदर्भ के लिए ध्वनिक और चुंबकीय समय अंतर दिखाते हैं।

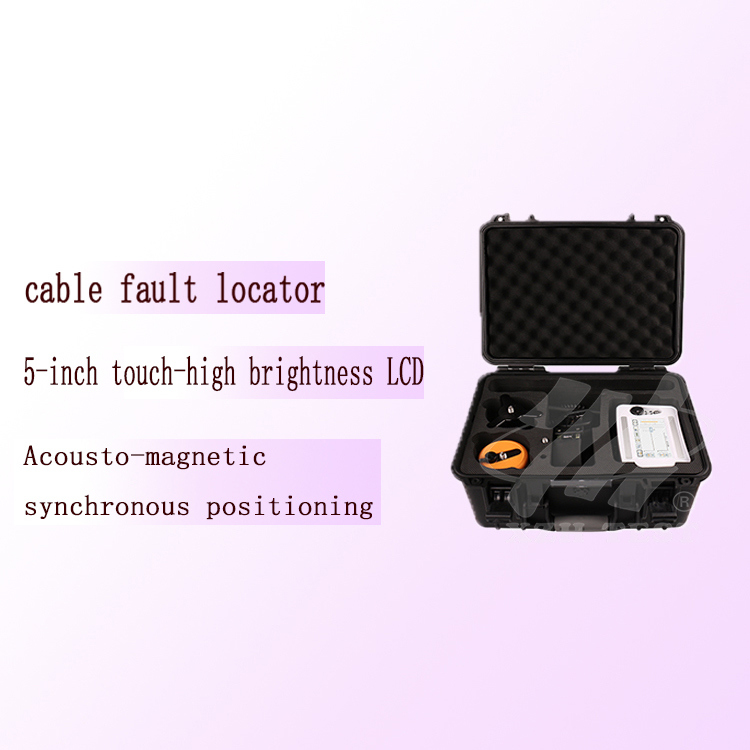

पैकिंग सूची
